Peso de embalaje: 1500 kg
Volumen de embalaje: 11cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 6.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.00 m de haz (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Pilar de 4.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | Spigotcube 289x289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .60 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 4.00 m haz superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga oblicua de 3.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de caldera de 3.20 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 2 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 2 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 4pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 63.76 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 5,00 m. | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 4.00 m de alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje; 450 kilos
Volumen de embalaje: 3CBM
| Altura (m) | Longitud (m) | Ancho (m) | Tamaño de cada escenario: 1,22*2,44 m | unidad de escenario | Longitud |
| 0,4-0,8 | 5,00 metros | 4.00 m | 2 pcs |
| NO. | Imagen | Artículo | Especificación | Cantidad |
| 1 |  | Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 6 pcs |
| 2 | | 1.22m abrazadera en el escenario | 9 PCS |
| 3 | | 2.44m abrazadera en el escenario | 8 PCS |
| 4 | | soportar con un tubo extensible | 12 pcs |
| 5 | | Base ajustable | 12 pcs |
| 6 | | Escalera de escenario | cobertura de madera | total | 3 | pasos | ajustable a la altura de la etapa | 2 pcs |

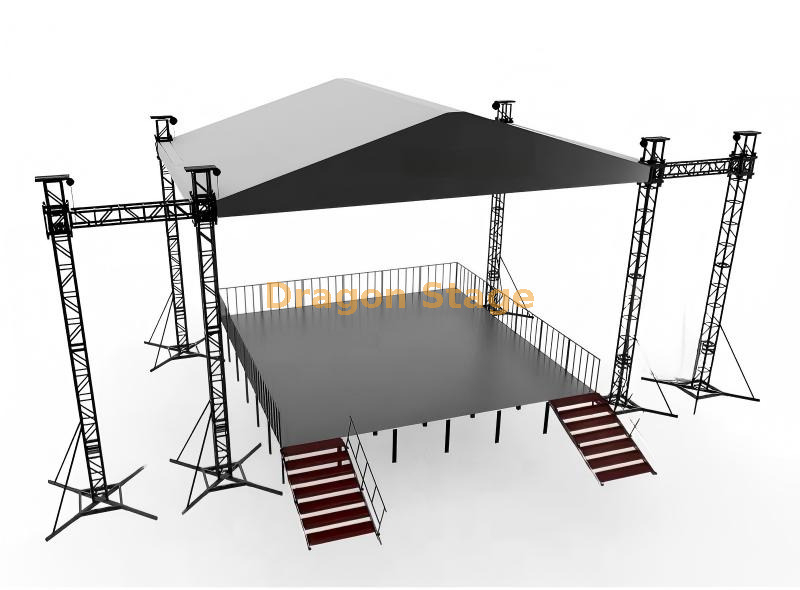

Sistema LED de armadura de aluminio portátil personalizado de 6x4x5m con escenario y techo integrados
1. Introducción
Para festivales comunitarios, presentaciones itinerantes corporativas y actuaciones al aire libre de tamaño mediano, el sistema de truss portátil de 6x4x5m de DragonStage ofrece un entorno de producción completo y profesional en un espacio compacto. Esta solución todo en uno integra una plataforma de escenario robusta, un sistema de techo protector y un marco dedicado para videowalls LED. En la industria de eventos, el principal desafío suele ser el dolor de cabeza logístico de buscar proveedores separados para la puesta en escena y el montaje. DragonStage simplifica esto al proporcionar un sistema sincronizado que garantiza compatibilidad estructural, implementación rápida y una apariencia elegante y de alta gama que mejora el impacto visual de cualquier evento de pequeña a mediana escala.
2. Desafíos y soluciones
Los eventos de pequeña escala a menudo enfrentan períodos de preparación ajustados y mano de obra limitada. Los andamios tradicionales son engorrosos y visualmente poco atractivos, mientras que las plataformas para conciertos a gran escala están sobrediseñadas y son demasiado caras para un requisito de 6x4m. DragonStage resuelve esto con una estructura de aleación de aluminio liviana y de alta resistencia que puede ser ensamblada por un equipo mínimo sin maquinaria pesada. Otro problema común es el montaje seguro de pantallas LED en entornos exteriores; Las cargas de viento pueden convertir un videowall en una vela. Nuestro sistema de 6x4x5m incluye refuerzos traseros reforzados diseñados específicamente para estabilizar paneles LED, mientras que la altura del techo de 5m proporciona suficiente espacio vertical para mantener los accesorios de iluminación fuera del marco de la cámara, lo que garantiza una configuración lista para transmisiones profesionales.
3. Características y beneficios clave
La base de este sistema es el armazón de aluminio 6061-T6, que proporciona durabilidad de grado industrial y al mismo tiempo es fácil de transportar (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Se prefiere esta aleación específica por su equilibrio entre resistencia y flexibilidad, lo que permite que el tramo de 6 m soporte tanto la marquesina del techo como los sistemas de iluminación integrados de forma segura.
Las plataformas integradas del escenario están construidas con madera contrachapada de abedul antideslizante de 18 mm y sostenidas por patas de aluminio ajustables. Este sistema de piso modular permite un área de desempeño perfectamente nivelada incluso en terrenos de parque inclinados o estacionamientos irregulares (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
La seguridad es primordial en cualquier estructura temporal. De acuerdo con las pautas de la industria para eventos al aire libre, todos los sistemas de techo deben estar diseñados para soportar tanto el peso estático del equipo como la presión dinámica del viento (Fuente: https://www.eventindustrynews.com ). Para abordar esto, el sistema DragonStage utiliza una cubierta de techo de PVC especializada que es a la vez impermeable e ignífuga, asegurada al marco de la armadura con tensores de alta resistencia para evitar que se agite y se acumule agua durante las inclemencias del tiempo.
4. Sección de preguntas frecuentes
P: ¿Este escenario de 6x4m es adecuado para una banda completa? R: Sí, la superficie de 24 metros cuadrados es ideal para bandas pequeñas (4-5 miembros), configuraciones de DJ o presentadores corporativos con podios y muebles.
P: ¿El marco LED puede admitir cualquier tamaño de pantalla? R: El marco está diseñado para ser modular. Si bien está optimizado para un ancho de 6 m, se puede ajustar para adaptarse a varias relaciones de aspecto y pesos de pantalla.
P: ¿Cómo se nivela el escenario sobre césped? R: Cada pata del escenario cuenta con una base de tornillo que permite ajustes de altura precisos, lo que garantiza una superficie estable y nivelada en el terreno con hasta varias pulgadas de variación.
P: ¿El sistema viene con un estuche de transporte? R: Ofrecemos estuches de viaje personalizados para los componentes del truss y las plataformas del escenario para proteger su inversión durante el tránsito y el almacenamiento.
5. Fuerte llamado a la acción (CTA)
Maximiza el impacto de tu evento con una estructura de producción profesional, compacta y segura. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de escenario y armazón portátil de 6x4x5m. Descargue nuestra guía de instalación y especificaciones para ver qué tan rápido puede transformar cualquier espacio en un lugar profesional.
