peso del embalaje: 1500
Volumen de embalaje: 11cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Pilar de 4.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 177.36 | 1 por ciento |

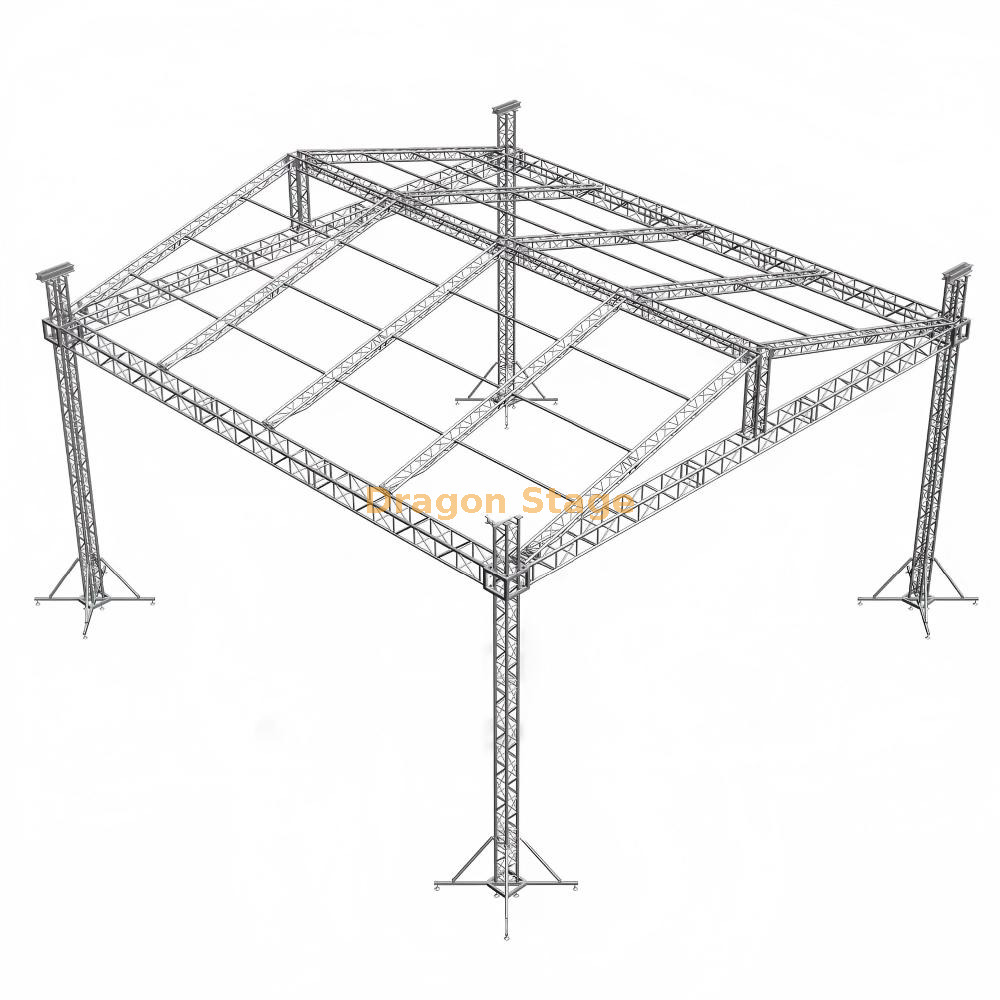

Sistema de armazón de iluminación y escenario portátil de aluminio para exteriores profesional de 32x32 pies
1. Introducción
Para los organizadores de festivales regionales y las productoras, un escenario de 32 x 32 pies (10 x 10 m) es el estándar para actuaciones al aire libre de alto impacto. El sistema de armazón de iluminación de escenario portátil de aluminio para exteriores de DragonStage proporciona una solución integral y profesional para espacios con un espacio vertical sustancial de 16 pies (5 m). Equilibrando un área de rendimiento generosa con capacidad de montaje industrial, este sistema está diseñado para albergar tramas de iluminación complejas y conjuntos de audio de alta fidelidad. El principal desafío para los administradores de eventos es implementar una estructura que sea lo suficientemente grande como para impresionar pero lo suficientemente modular para un transporte y una instalación eficientes, un desafío que este sistema integrado de aluminio resuelve mediante ingeniería de precisión y materiales de alta resistencia.
2. Desafíos y soluciones
Uno de los obstáculos más frecuentes en la producción al aire libre es la imprevisibilidad del terreno. Instalar una estructura grande de 32x32 pies sobre césped irregular o pavimento inclinado puede comprometer la seguridad y la simetría visual. DragonStage aborda esto con una plataforma de escenario modular que cuenta con patas telescópicas y gatos niveladores de alta resistencia, lo que garantiza una superficie de actuación perfectamente plana independientemente de las condiciones del terreno. Además, manejar cargas de iluminación pesadas a una altura de 16 pies requiere un mecanismo de elevación a prueba de fallas. Nuestra solución utiliza un sistema especializado de bloques de torre y manguito, lo que permite preinstalar toda la red de iluminación a nivel del suelo y izarla de forma segura, lo que reduce significativamente el tiempo dedicado a trabajar en alturas y mejora la seguridad en el sitio para el equipo.
3. Características y beneficios clave
El sistema de 32x32 pies está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial, un material elegido por su resistencia superior y resistencia natural a la corrosión, que es vital para el uso en exteriores a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ). Esto garantiza que la estructura siga siendo un activo profesional y duradero a través de cientos de ciclos de configuración.
Las plataformas integradas del escenario utilizan madera contrachapada de abedul antideslizante de 18 mm de espesor, lo que proporciona una superficie segura y de alta tracción para los artistas incluso en entornos con mucha humedad. De acuerdo con los estándares internacionales de seguridad para estructuras de actuación temporales, mantener una alta capacidad de carga por metro cuadrado es esencial para el uso seguro de la línea de fondo musical y el equipo pesado (Fuente: https://www.plasa.org ).
El sistema está rematado con una cubierta de PVC resistente al fuego que presenta un diseño inclinado para facilitar la escorrentía inmediata del agua durante la lluvia. Este entorno diseñado de forma protectora es perfectamente compatible con nuestras plataformas de escenario modulares de aluminio, que se pueden ajustar en altura para crear la línea de visión ideal para cualquier tamaño de audiencia (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la carga máxima que puede soportar el tramo de armadura de 32 pies? R: Dependiendo del perfil de truss específico, los tramos de 32 pies están diseñados para soportar cargas distribuidas significativas para luces de cabeza móviles y arreglos lineales de audio. Comuníquese con nuestros ingenieros para obtener una tabla de carga detallada.
P: ¿Se pueden utilizar el escenario y el truss por separado? R: Sí. El sistema es totalmente modular. Puede utilizar las plataformas del escenario de forma independiente para eventos en interiores o el trussing para plataformas de iluminación de soporte en el suelo sin el escenario.
P: ¿Cuántas personas se necesitan para el montaje? R: Un equipo profesional de 4 a 6 personas normalmente puede ensamblar el sistema completo de 32x32x16 pies en aproximadamente de 3 a 5 horas.
P: ¿La marquesina de PVC es resistente al agua? R: Absolutamente. La marquesina está hecha de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
5. Fuerte llamado a la acción (CTA)
Lleve sus eventos al aire libre al siguiente nivel con una solución estructural diseñada para brindar durabilidad y escala profesional. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armazón de iluminación y escenario de aluminio para exteriores de 32x32 pies. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
