peso del embalaje: 3400kg
volumen de embalaje: 32cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 9.00 m | 6 sets | 3.00 m | 50x3.0 | CS350 × 350 | 18 piezas |
| 2.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| haz cubo | Spigot Cube 500x600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 9.20 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de una escalera de 9.20 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 350.16 | 1 por ciento |
peso del embalaje: 3850kg
Volumen de embalaje: 26 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 63 PCS |
| 1.22m abrazadera en el escenario | 72 PCS |
| 2.44m abrazadera en el escenario | 70 pcs |
| soportar con un tubo extensible | 80 PCS |
| Base ajustable | 80 PCS |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

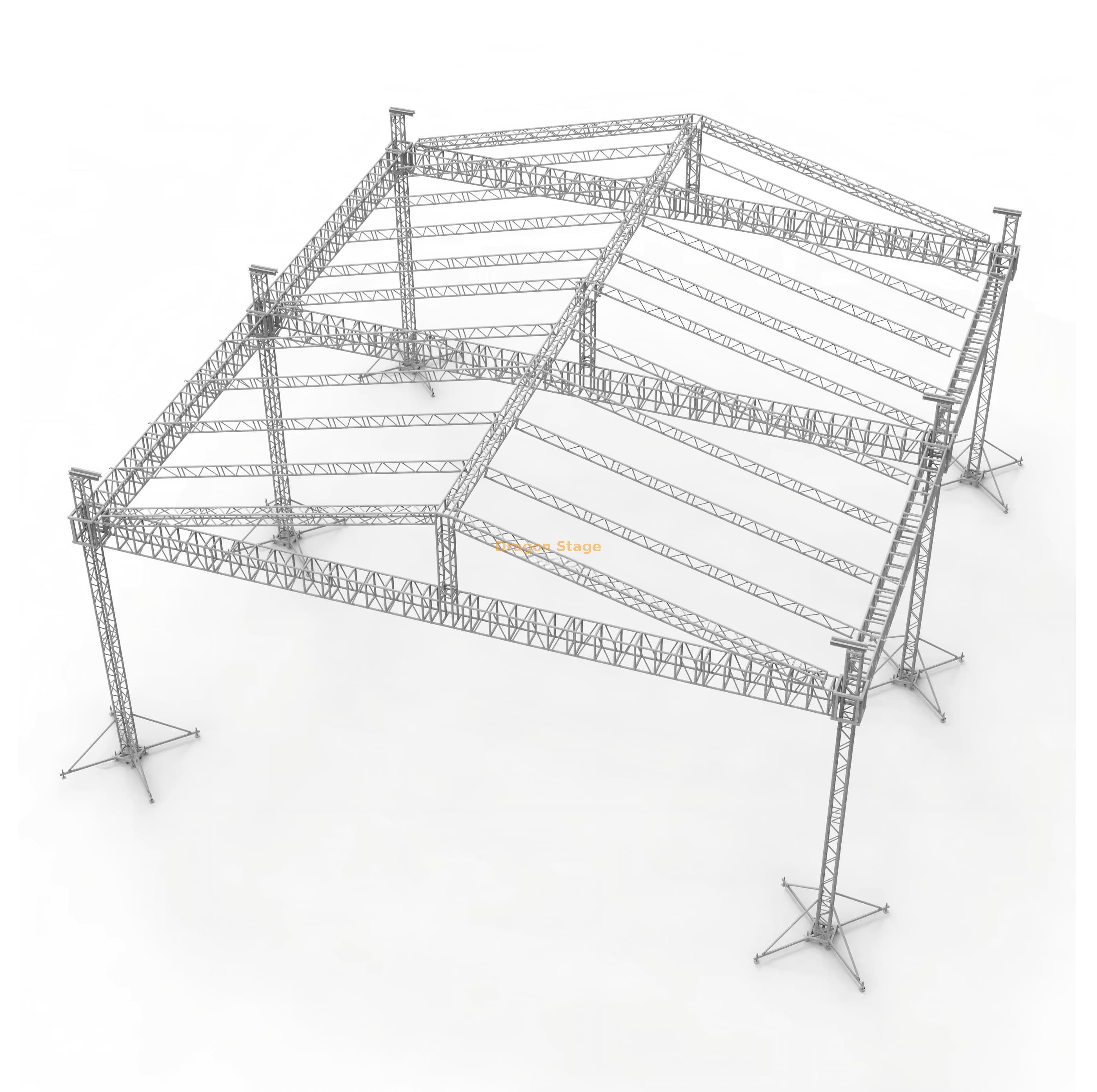

Armazón de aluminio para iluminación de iglesia, cuadrado, grande, para conciertos, eventos, música, audio: 18m x 12m x 10m
Introducción: La solución definitiva para montaje en exteriores de gran formato
El Dragon Stage armazón para eventos de conciertos grandes de aluminio está diseñado para satisfacer las demandas extremas de producciones masivas al aire libre, incluidos conciertos importantes, grandes festivales de audio y eventos religiosos de gran asistencia. Este sistema cuenta con una huella impresionante de 18 mx 12 m y una altura sustancial de 10 m , sostenido por una robusta estructura de soporte de suelo de 6 pilares . Su utilización del truss principal CS500x600 de alta resistencia garantiza la máxima capacidad de carga para una amplia instalación de iluminación, vídeo y audio en un amplio tramo de 18 metros.
Características clave y desglose de componentes
I. Estructura de armadura de carga extrema
La estructura es una clase magistral de ingeniería de servicio pesado, diseñada para brindar seguridad y máxima carga útil:
Dimensiones de la estructura: 18 m de largo x 12 m de ancho x 10 m de alto (aprox. 59 pies x 39,4 pies x 32,8 pies).
Armazón de viga principal (CS500x600): para salvar de manera segura el inmenso tramo de 18 metros y manejar las pesadas demandas de la producción de conciertos (rejillas de iluminación, marcos lineales), las secciones principales del techo emplean el armazón de perfil más grande de la serie, el CS500x600..
Armazón de pilar (CS350x350): Seis columnas verticales utilizan el armazón CS350x350 de alta capacidad , lo que proporciona la estabilidad y resistencia a la compresión necesarias para la altura de elevación de 10 metros..
Marquesina y cubierta: Se incluye una gran marquesina de PVC de 350,16 m2 para cubrir y proteger completamente el escenario y el montaje de los elementos.
II. Sistema avanzado de soporte terrestre
Los componentes de la torre se han actualizado para soportar cargas más altas y una mayor altura de elevación:
Torres mejoradas: cuenta con 6 juegos de componentes de torre, incluido el bloque de manga M , , la base de acero M y la sección superior M. La designación 'M' significa componentes clasificados para esta enorme escala y altura.
Equipo de elevación: 6 juegos de polipastos manuales de 2 toneladas (BA05) brindan la ventaja mecánica necesaria para erigir la gran rejilla del techo. Para un uso intensivo, se recomienda encarecidamente actualizar a polipastos eléctricos de cadena por motivos de seguridad y eficiencia.
Estabilización: Se suministran 24 estabilizadores largos para aumentar significativamente la huella y la estabilidad lateral de la estructura de 10 m de altura, fundamental para minimizar el balanceo y gestionar las fuerzas del viento.
III. Escenario de concierto ajustable integrado
La plataforma del escenario adjunta tiene el tamaño adecuado para una gran área de actuación:
Espacio del escenario: una gran área de actuación de 17,08 mx 10,98 m (aprox. 56 pies x 36 pies).
Altura del escenario: El escenario es muy visible con un rango de altura ajustable de 1,2 ma 2 m (aproximadamente 4 pies a 6,5 pies).
Terraza: Utiliza 63 piezas de cubierta de escenario de madera duradera de 4x8 pies sostenidas por 80 bases ajustables y tubos extensibles.
Descripción general de las especificaciones técnicas
| Componente | Dimensión/Especificación | Detalles |
| Tamaño total | 18m x 12m x 10m (largo x ancho x alto) | Aprox. 59 pies x 39,4 pies x 32,8 pies |
| Armazón de viga principal | Armazón de espiga CS500x600 | Perfil resistente para luz de 18 m |
| Armazón de pilar | Armazón de espiga CS350x350 | Alta resistencia a la compresión para 10 m de altura. |
| Cobertura del techo | 350,16 m2 | Material del dosel de PVC incluido. |
| Tamaño del escenario | 17,08m x 10,98m | Terraza de madera, secciones de 4x8 pies. |
| Rango de altura del escenario | Ajustable de 1,2 ma 2 m | Diseñado para una gran visibilidad de audiencia |
| Estabilización | 24 estabilizadores largos | Esencial para la altura y la huella |
| Logística de armaduras | 3400 kg / 32 cbm | Requiere manejo profesional |
