Sistema de armadura de pantalla LED portátil de 14x6x6m con 5 torres de soporte y polipastos de cadena manuales

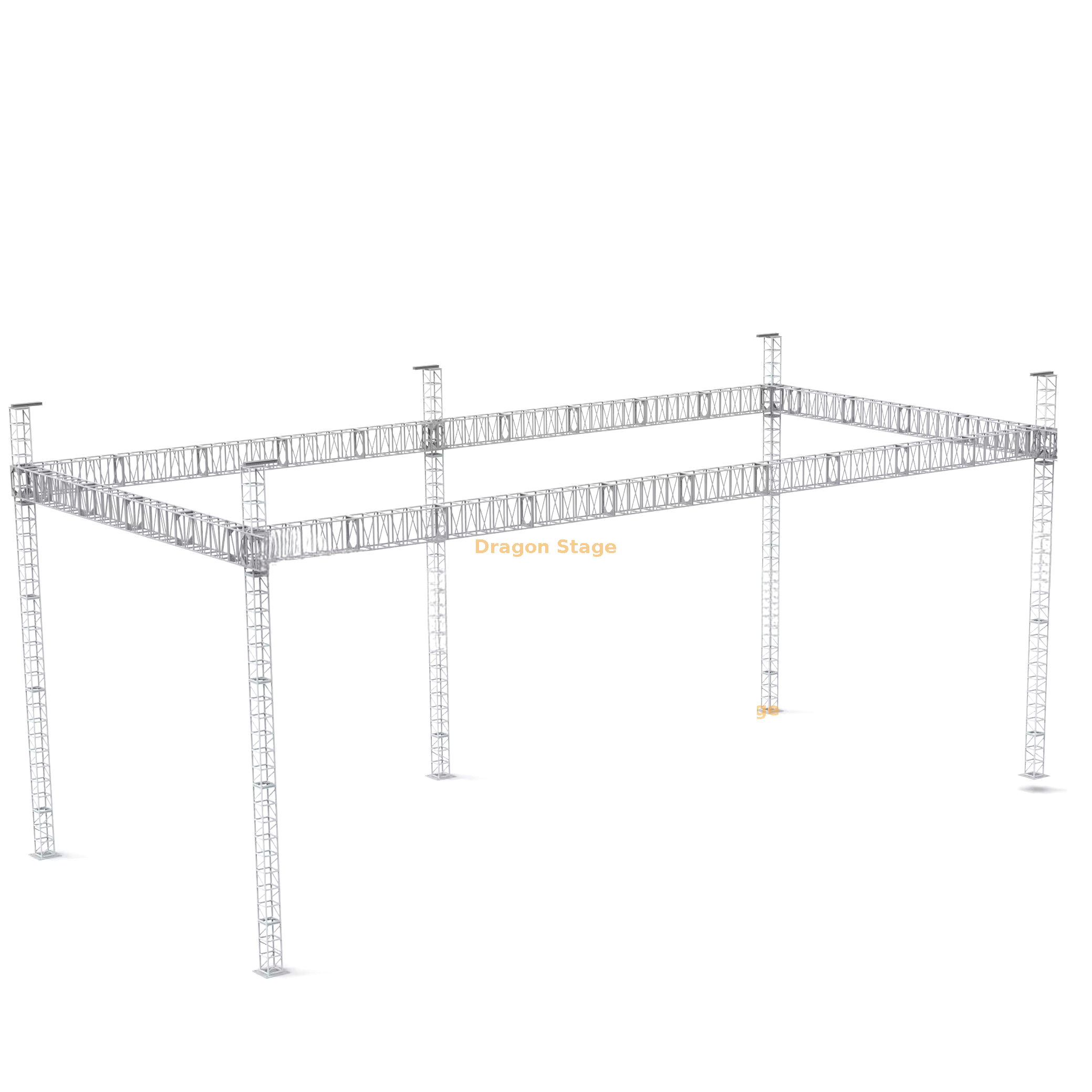

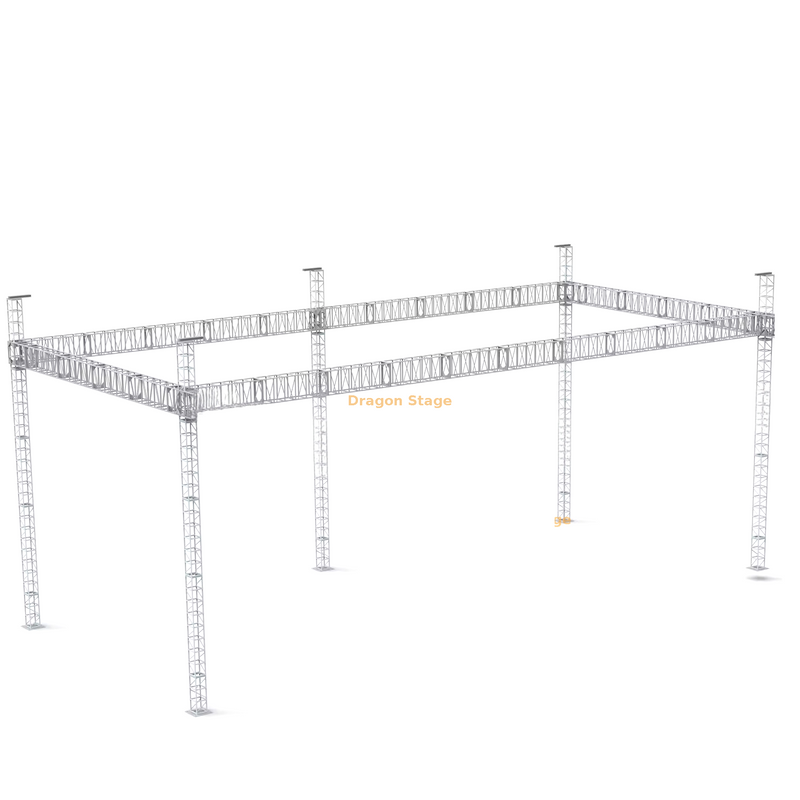

El sistema de armazón de pantalla LED portátil DragonStage de 14x6x6m con pilar de soporte trasero adicional está diseñado para instalaciones temporales de pantallas LED en conciertos, festivales, eventos deportivos, exposiciones y otras producciones en vivo.

La estructura nominal completa mide aproximadamente:

• 14m de ancho

• 6m de profundidad

• 6m de altura

El sistema utiliza una gran armadura cuadrada de aluminio CS389×389 para el marco de vigas horizontales y una armadura cuadrada más pequeña CS289×289 para los cinco conjuntos de torres verticales.

Una diferencia clave en esta versión es la adición de un quinto pilar ubicado detrás de la viga..

En lugar de depender únicamente de las cuatro posiciones de la torre de las esquinas, esta configuración introduce otro conjunto de torre como punto de apoyo adicional dentro del diseño completo de la viga.

Esta página registra esa configuración estructural tal como se suministra. No reclama un aumento específico en la carga permitida sin un cálculo de ingeniería específico del proyecto.

Para otras estructuras de soporte LED grandes, consulte nuestra gama LED Stage Truss .

Especificaciones principales

Configuración de cinco torres

La característica principal de esta versión del producto es el diseño de cinco torres..

El sistema completo utiliza:

5 juegos de conjuntos de torre verticales CS289×289

en lugar de sólo cuatro torres de esquina.

Cuatro torres forman las posiciones principales del perímetro, mientras que el pilar adicional se coloca detrás de la viga de acuerdo con el diseño del proyecto.

Este pilar adicional cambia la geometría de soporte de la viga y proporciona otra ubicación de soporte estructural dentro del sistema.

Para otras configuraciones de torres y pilares, consulte nuestros productos Truss Towers & Pillars .

Armazones de viga CS389 × 389 de 14 m

El lado largo de la estructura utiliza:

Haz de 14 m × 2 juegos

Cada viga de 14 m se ensambla a partir de:

• Armazón CS389 × 389 de 3 m: 4 piezas por viga

• Armazón CS389×389 de 2 m: 1 pieza por viga

Por tanto, las dos vigas de 14m utilizan un total de:

• 3m CS389×389 — 8 piezas

• 2m CS389×389 — 2 piezas

La principal especificación del tubo suministrada para estas secciones es:

50×3,0 mm

El uso de secciones modulares de 3 m y 2 m significa que la viga de 14 m no necesita transportarse como un único componente largo soldado.

Armazones de vigas laterales de 6 m

Las dos vigas laterales son cada una aproximadamente:

6m de largo

Cada viga lateral se ensambla a partir de:

Armazón CS389×389 de 2 × 3m

Por tanto, el sistema completo contiene:

• Armazón de viga lateral CS389 × 389 de 3 m: 4 piezas en total

Juntas, las dos vigas de 14 m y las dos vigas de 6 m crean el marco principal rectangular de la viga superior.

Para conocer otras secciones de armadura de aluminio y tamaños de sistemas, consulte nuestra categoría Armadura de aluminio .

Armazón de pilar CS289 × 289 de 5 m

Cada uno de los cinco pilares principales contiene aproximadamente:

5m de armazón de torre CS289×289

ensamblado a partir de:

• Sección de 3m — 1 ud.

• Sección de 2 m — 1 ud.

En cinco conjuntos de torres, el total es:

• 3m CS289×289 — 5 piezas

• 2m CS289×289 — 5 piezas

La principal especificación del tubo suministrada para estas secciones de torre es:

50×3,0 mm

El BOQ también incluye una sección de bisagra de espiga de 1 m para cada conjunto de torre . Junto con la sección de torre-trusa de 5 m, esto corresponde a la configuración de altura nominal del sistema de 6 m. Las elevaciones finales ensambladas deben seguir el dibujo de producción confirmado.

Paquete completo de torre elevadora

Cada una de las cinco posiciones de la torre se suministra con los componentes principales necesarios para la disposición de elevación de la torre.

El paquete actual incluye:

• Bloque de manguito de espiga S — 5 piezas

• Base de acero S — 5 piezas

• Sección superior S — 5 piezas

• Sección de bisagra con espiga, 1 m — 5 piezas

• Polipasto manual BA05, 2 toneladas — 5 piezas

• Eslinga de fibra BA04, 2 toneladas × 3 m — 5 piezas

Esto proporciona a cada posición de la torre su propio conjunto de componentes relacionados con la elevación.

Cinco polipastos de cadena manuales de 2 toneladas

El sistema actual incluye:

Polipasto de cadena manual BA05 de 2 toneladas × 5 piezas

Un polipasto está asociado con cada conjunto de torre.

Esto permite elevar el sistema de viga móvil/bloque de manguito durante la instalación utilizando equipo de elevación manual en lugar de requerir motores eléctricos en el paquete estándar.

La designación de 2 toneladas es la clasificación de producto indicada para el polipasto . No debe interpretarse en el sentido de que la estructura completa del truss LED tiene una carga suspendida permitida de 10 toneladas.

La capacidad de la estructura completa depende de la configuración real, la disposición de la pantalla, las posiciones de suspensión, las condiciones del sitio y la verificación de ingeniería.

Bloques de manga de espiga

El producto incluye:

Bloque de manguito de espiga S — 5 piezas

Los bloques de manguito forman parte del sistema de torre elevadora y son una interfaz entre la torre vertical y la disposición de vigas horizontales.

Se utilizan junto con las secciones de la torre, las secciones superiores, las secciones de bisagra, los polipastos y los accesorios de elevación relacionados durante el montaje.

La configuración exacta del conector debe seguir el plano de producción suministrado.

Bases de acero y estabilizadores largos

Cada conjunto de torre incluye su correspondiente base de acero:

Base de acero S — 5 piezas

El sistema completo también incluye:

Estabilizador largo — 20 piezas

Esto corresponde a cuatro estabilizadores largos por posición de torre en la lista de componentes actual.

Los estabilizadores extienden la huella física de soporte terrestre alrededor de cada conjunto de torre.

Sin embargo, la presencia de estabilizadores no establece por sí sola un valor universal de lastre, anclaje o resistencia al viento.

Esos requisitos dependen de las condiciones reales de instalación.

Eslingas de fibra

El paquete de elevación incluye:

Eslinga de fibra BA04 — 2 toneladas × 3 m — 5 piezas

Estas eslingas se suministran como parte del paquete de componentes relacionados con el polipasto.

Las posiciones finales de montaje y el uso deben seguir la disposición de elevación confirmada y las instrucciones de instalación.

peso del embalaje: 1160 kg

volumen de embalaje: 11cbm

Lista de cantidades

Nota BOQ: La lista proporcionada marca el cubo de viga CS389 × 389 de 6 caras como FALSO , por lo que no se trata como un componente incluido en esta versión.

¿Por qué añadir el quinto pilar?

La diferencia más visible entre esta versión y un sistema de soporte de suelo rectangular convencional de cuatro torres es el pilar adicional detrás de la viga.

En términos prácticos de producto, esto significa que el sistema de vigas tiene cinco ubicaciones de torre/soporte en lugar de solo cuatro posiciones perimetrales.

Esto puede ser relevante cuando el proyecto de pantalla LED requiere una disposición de vigas con un punto de apoyo adicional intermedio o trasero.

Sin embargo, no se debe decir que el quinto pilar garantiza una capacidad de carga adicional determinada, a menos que se haya comprobado la estructura completa para el proyecto real.

Para los clientes que trabajan con diseños de soporte LED personalizados, nuestra página de Soluciones de ingeniería explica la diferencia más amplia entre una configuración de producto estándar y una verificación estructural específica del proyecto.

Construcción modular portátil

Aunque se trata de una estructura grande de 14 mx 6 m, los componentes individuales del truss se suministran en longitudes modulares transportables.

Las piezas principales son:

• Secciones de viga de 3m.

• Secciones de viga de 2 m.

• Secciones de pilares de 3 m.

• Secciones de pilares de 2 m.

• Secciones de bisagra de 1 m.

• bloques de manga desmontables

• bases desmontables

• estabilizadores desmontables

Esto permite que la estructura sea:

transportado → ensamblado → levantado → usado → desmontado → almacenado

como equipo temporal para eventos en lugar de como una instalación permanente.

Aplicaciones típicas

Este producto se puede utilizar como configuración inicial estructural para:

• Soporte de pantalla LED de concierto

• Videomuros del festival

• Pantallas de visualización pública al aire libre

• Pantallas LED al lado del escenario

• Pantallas de eventos deportivos

• Exposición temporal paredes LED

• Sistemas visuales para grandes eventos.

La idoneidad real depende de las dimensiones y el peso de la pantalla, el método de suspensión, el lugar de instalación y las condiciones ambientales.

Lo que no se incluye automáticamente

A menos que se agregue específicamente a la cotización, este paquete estructural no incluye automáticamente:

• Gabinetes de pantalla LED

• Procesadores LED

• Distribución de energía

• Cables de señal

• Marco para colgar pantalla

• Grilletes o herrajes de aparejo adicionales

• Lastre

• Anclajes al suelo

• Mano de obra de instalación

• Cálculos de ingeniería

Estos elementos deben ser confirmados según el proyecto.

¿Qué información se necesita para la cotización final?

Para un sistema de truss de pantalla LED similar, proporcione:

• Ancho y alto de la pantalla LED

• modelo de gabinete LED

• Número de gabinetes LED

• Peso por gabinete

• Peso total de la pantalla

• Peso del marco para colgar la pantalla

• Número y ubicación de los puntos de suspensión.

• Instalación interior o exterior

• País/ubicación de instalación

• Condición del terreno

• Si es posible lastre o anclaje

• Altura inferior de la pantalla requerida

• Dibujo de referencia si está disponible

Para una estructura de esta escala, las dimensiones exteriores por sí solas no son suficientes para verificar la configuración final.

Nota importante de ingeniería

La información del producto confirmada en esta página incluye:

• tamaño nominal del sistema de 14m × 6m × 6m

• Especificación de viga-trusa CS389 × 389

• Especificación de armazón de pilar CS289 × 289

• cinco conjuntos de torres

• un pilar adicional detrás de la viga

• cinco polipastos de cadena manuales de 2 toneladas

• cinco eslingas de fibra

• cinco bases

• veinte estabilizadores

• las cantidades de los componentes que se muestran en la BOQ

La información suministrada no establece:

• peso permitido de la pantalla LED

• carga de viga permitida

• carga puntual máxima

• resistencia al viento

• cantidad de lastre

• requisito de anclaje

• factor de seguridad

• certificación estructural

• cumplimiento del código local

• aprobación de ingeniería

Estos deben confirmarse a partir de las condiciones finales del proyecto y la verificación de ingeniería adecuada.

Para conocer el límite general entre la información del producto y la verificación estructural específica del proyecto, consulte Normas de seguridad y restricciones de ingeniería..

Preguntas frecuentes

¿Cuál es el tamaño total de este sistema de truss de pantalla LED?
La estructura nominal completa mide aproximadamente 14 m de ancho × 6 m de profundidad × 6 m de alto..

¿Cuántas torres de soporte se incluyen?
Esta configuración utiliza cinco conjuntos de torre , incluido un pilar adicional colocado detrás de la viga.

¿Qué tamaño de armadura se utiliza para las Tes principales?
El marco de la viga horizontal utiliza una armadura cuadrada CS389×389 mm con tubos principales de 50×3,0 mm..

¿Qué tamaño de armadura se utiliza para los pilares?
Los cinco pilares utilizan una armadura cuadrada CS289×289 mm con tubos principales de 50×3,0 mm..

¿Cómo se monta cada viga de 14m?
Cada viga de 14 m utiliza cuatro secciones de celosía de 3 m más una sección de 2 m.

¿Cómo se monta cada viga lateral de 6 m?
Cada viga lateral de 6 m utiliza dos secciones de celosía CS389×389 de 3 m.

¿Cuántos polipastos de cadena manuales se incluyen?
La configuración actual incluye cinco polipastos de cadena manuales BA05 con capacidad de 2 toneladas cada uno..

¿Cinco polipastos de 2 toneladas significan que la estructura puede colgar 10 toneladas?
No. Las capacidades del polipasto no deben sumarse ni tratarse como la carga permitida de la estructura de armadura completa. La carga final permitida depende de la estructura completa, la disposición de suspensión y la verificación de ingeniería.

¿Están incluidos los estabilizadores?
Sí. El paquete actual incluye 20 estabilizadores largos..

¿Se incluye el cubo de vigas de 6 caras?
No. La BOQ suministrada marca el cubo de vigas de 6 caras CS389×389 como FALSO , por lo que no figura como parte del paquete actual.

¿Este paquete incluye la pantalla LED?
No. La pantalla LED no se incluye automáticamente a menos que esté específicamente incluida en la cotización.

¿Se puede personalizar el tamaño o la posición del quinto pilar?
Sí. Las longitudes de las vigas, la altura de la torre, las posiciones de soporte y el diseño general se pueden analizar de acuerdo con el proyecto de pantalla LED real.
