Placa de extremo de tubo redondo BS350 Armazón de aluminio triangular conectado con pernos + Armazón curvo personalizado
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Radio / Longitud
3690
Truss triangular curvo personalizado conectado con pernos
3,057 millones de rands
3690

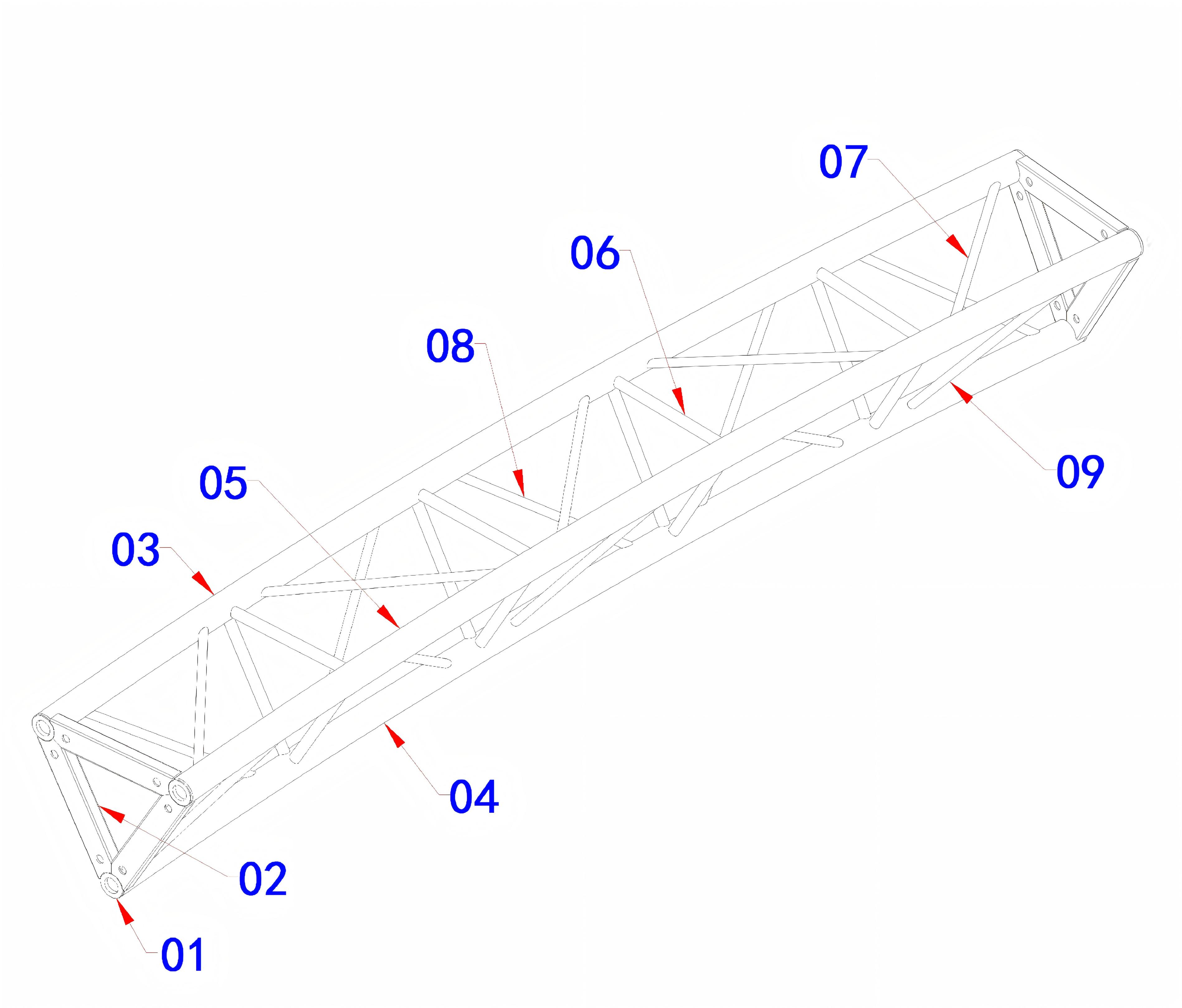

Truss triangular curvo personalizado conectado con pernos
R7,412 millones
3690
Truss triangular curvo personalizado conectado con pernos
R12,269 millones

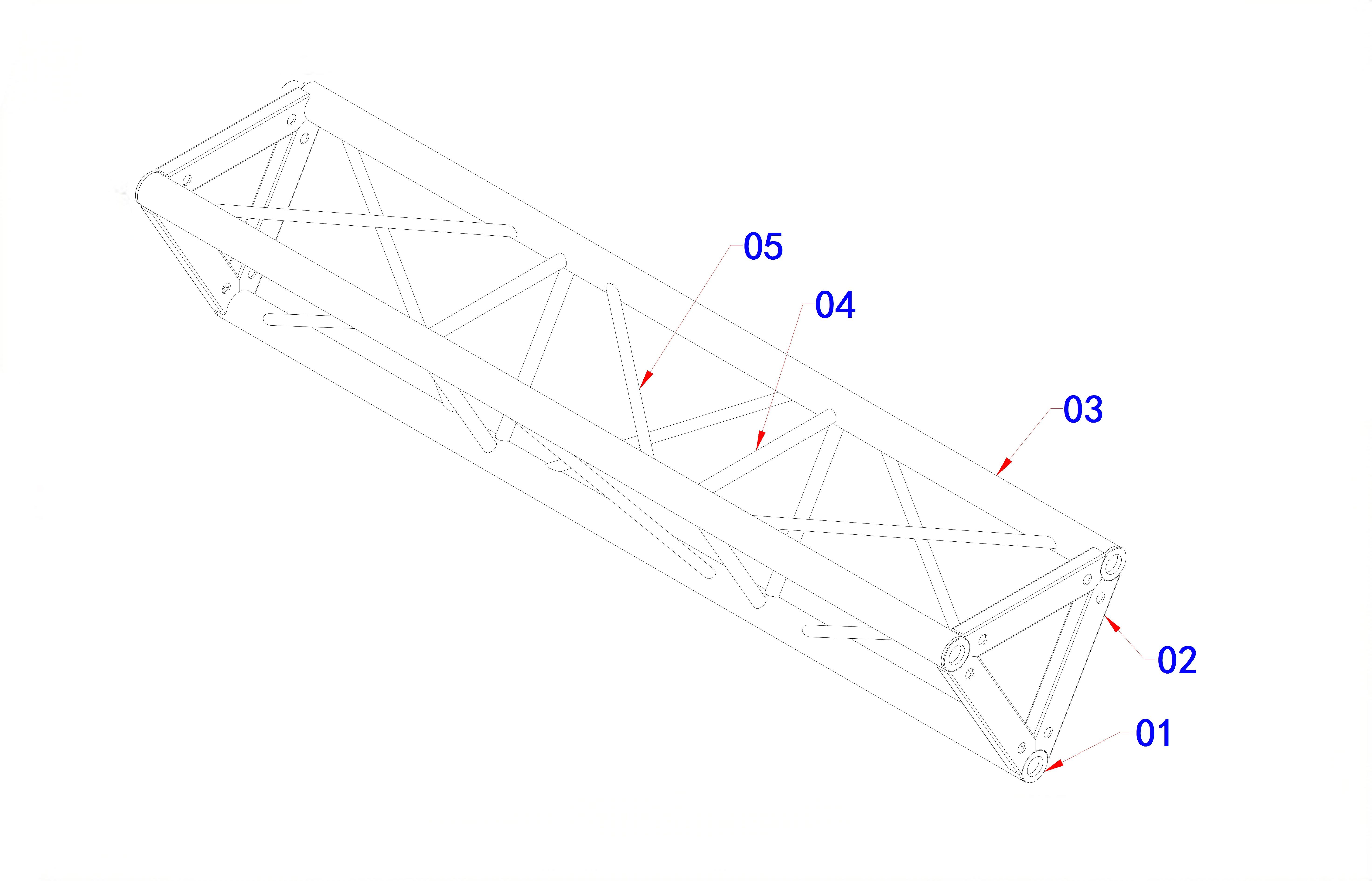

3690
Truss triangular personalizado conectado con pernos
1.548m

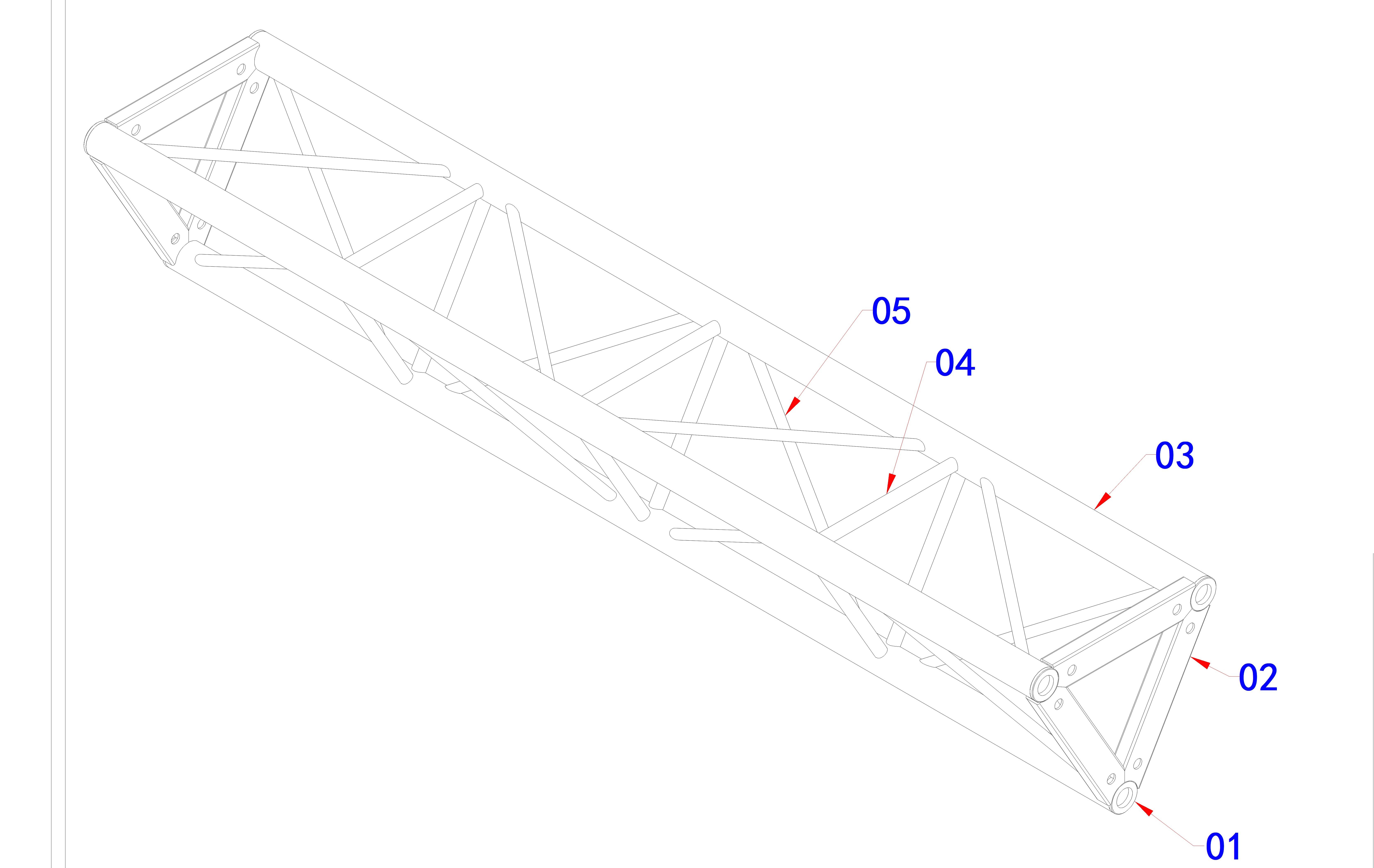

3690
Truss triangular personalizado conectado con pernos
1.804m
3690
Truss triangular personalizado conectado con pernos
2.118m

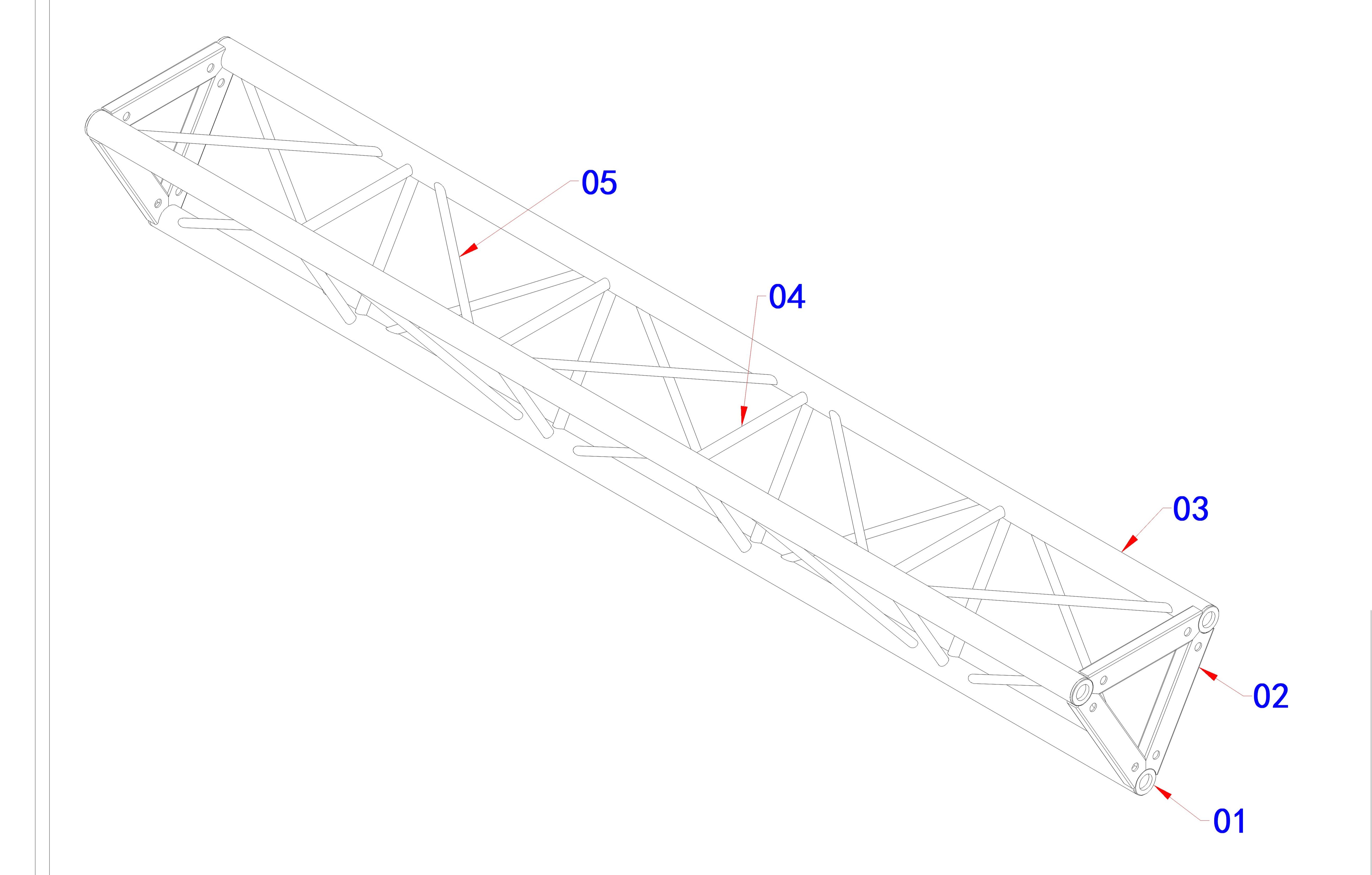

3690
Truss triangular personalizado conectado con pernos
2.350m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de aluminio atornillado triangular con placa de extremo de tubo redondo BS350
Tipo de estructura
Estructura de armazón de techo para exteriores / Armazón de aluminio curvo personalizado
Solicitud
Estructuras de marquesinas para exteriores, armazón de techo curvo personalizado, estructura de techo para eventos
Sección transversal
Perfil triangular 350 mm × 350 mm × 350 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Opciones de forma
Secciones rectas y secciones curvas de radio personalizado
Opciones de radio
3.057 millones de rands / 7.412m de rands / 12.269m de rands
Opciones de longitud
1.548m / 1.804m / 2.118m / 2.350m
Ambiente
Sistemas de armadura de techo para exteriores y estructuras curvas personalizadas
Material
Aleación de aluminio
Sistema de conexión
Conexión por perno con placas finales
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales de celosía para exteriores y estructuras de techo curvas personalizadas
Productos relacionados
Sistemas de armazones de iluminación estándar y estructuras de techos para exteriores
Descripción general del truss triangular conectado por pernos BS350
El sistema de armazón triangular de aluminio conectado con pernos BS350 está diseñado para estructuras de techos exteriores, marcos de marquesinas y aplicaciones de armazones de aluminio curvos personalizados.
Con un perfil triangular de 350 mm y cordones principales de tubo redondo de 50 mm , esta estructura proporciona un equilibrio entre construcción liviana y estabilidad estructural.
El diseño modular conectado con pernos permite fabricar secciones rectas y curvas de acuerdo con los diferentes requisitos del proyecto, lo que lo hace adecuado para estructuras personalizadas para eventos al aire libre.
Características principales
1. Diseño estructural triangular
La geometría triangular proporciona:
Estabilidad torsional mejorada;
Distribución eficiente de la carga;
Rendimiento estructural ligero;
Forma adecuada para aplicaciones de techo curvo.
2. Fabricación curva personalizada
BS350 se puede fabricar en diferentes configuraciones curvas según los requisitos del proyecto.
Ejemplos de radios disponibles:
3,057 millones de rands;
7,412 millones de rands;
12,269 millones de rands.
Esto permite que el sistema se utilice para:
Techos curvos para eventos;
Estructuras de marquesinas;
Cerramientos arquitectónicos de aluminio.
3. Sistema de conexión por perno
La conexión por perno de la placa terminal proporciona:
Fácil transporte;
Montaje rápido;
Configuración flexible;
Mantenimiento conveniente.
Componentes estructurales
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm que forman el marco triangular.
Refuerzo transversal
Miembros diagonales internos que mejoran la rigidez estructural.
Placas finales
Placas de conexión para montaje modular
Secciones curvas
Doblado/fabricación personalizada según el radio requerido.
1. ¿Para qué se utiliza la armadura de aluminio BS350?
La armadura triangular de aluminio BS350 está diseñada principalmente para estructuras de techos exteriores, sistemas de marquesinas y marcos de aluminio curvos personalizados.
2. ¿Cuál es el tamaño del truss BS350?
BS350 tiene un perfil triangular con aproximadamente 350 mm de ancho × 350 mm de alto , utilizando un tubo redondo de aluminio de 50 mm como cuerda principal.
3. ¿Se puede hacer que la armadura BS350 tenga formas curvas?
Sí. BS350 se puede personalizar con diferentes radios de curvatura según los requisitos del proyecto, incluidos R3.057m, R7.412m y R12.269m.
4. ¿Qué sistema de conexión utiliza BS350?
BS350 utiliza un sistema de conexión de pernos de placa final, lo que permite una fácil instalación y desmontaje.
5. ¿Es BS350 adecuado para estructuras de techos exteriores?
Sí. BS350 es adecuado para aplicaciones en techos y marquesinas al aire libre. Sin embargo, el diseño final debe considerar las condiciones del viento, los materiales del techo y los requisitos estructurales.
Aviso de diseño
Los dibujos representan configuraciones de armazones triangulares conectados por pernos estándar BS350 y ejemplos de armazones curvos personalizados.
El rendimiento estructural real depende de las dimensiones del proyecto, las condiciones ambientales, los requisitos de carga y los métodos de instalación.
