Armazón de escalera con espiga de una hilera CL289 (armazón de escalera conectado con pasador)
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud

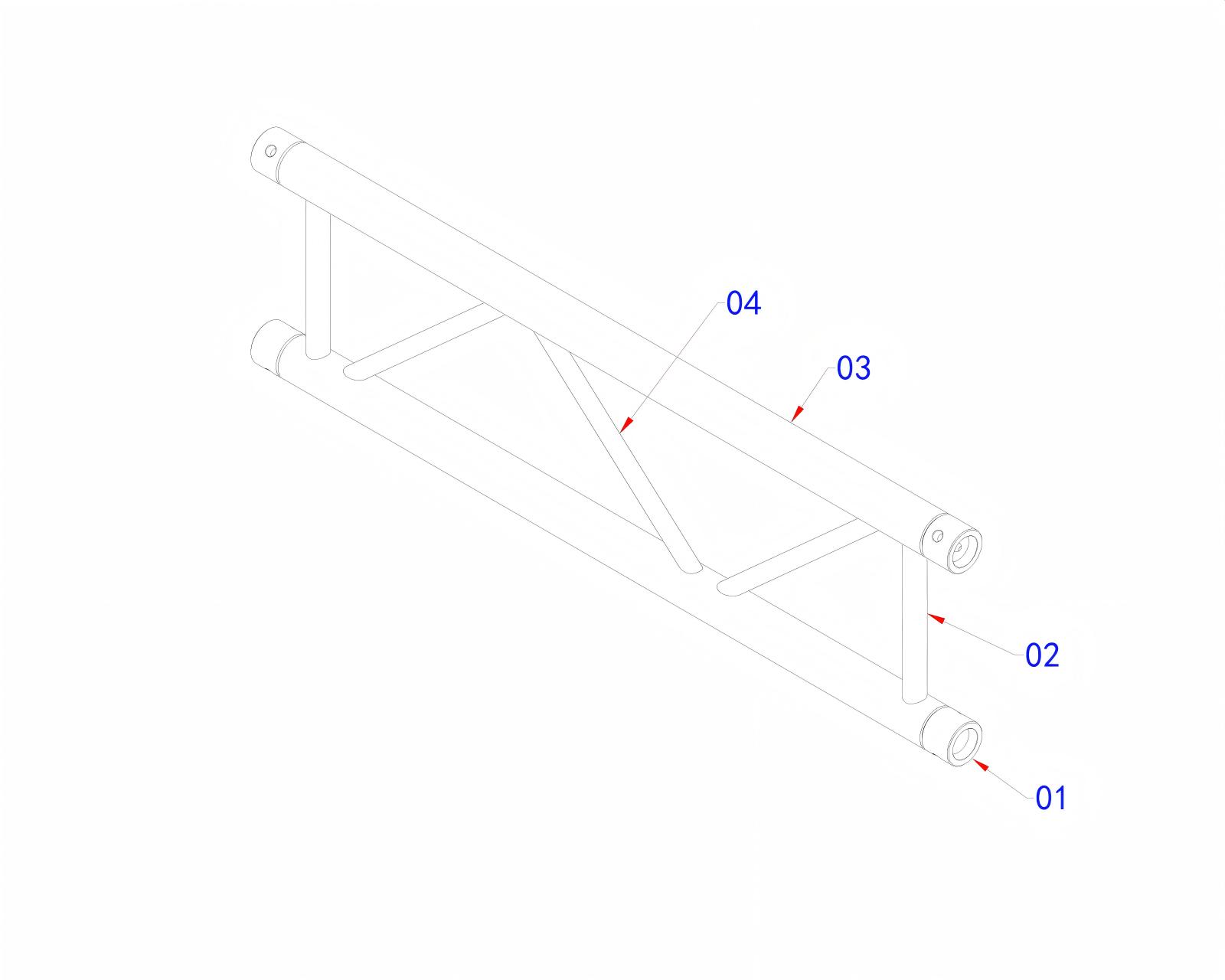

4138
Armazón de escalera con espiga de una hilera
1,1 m

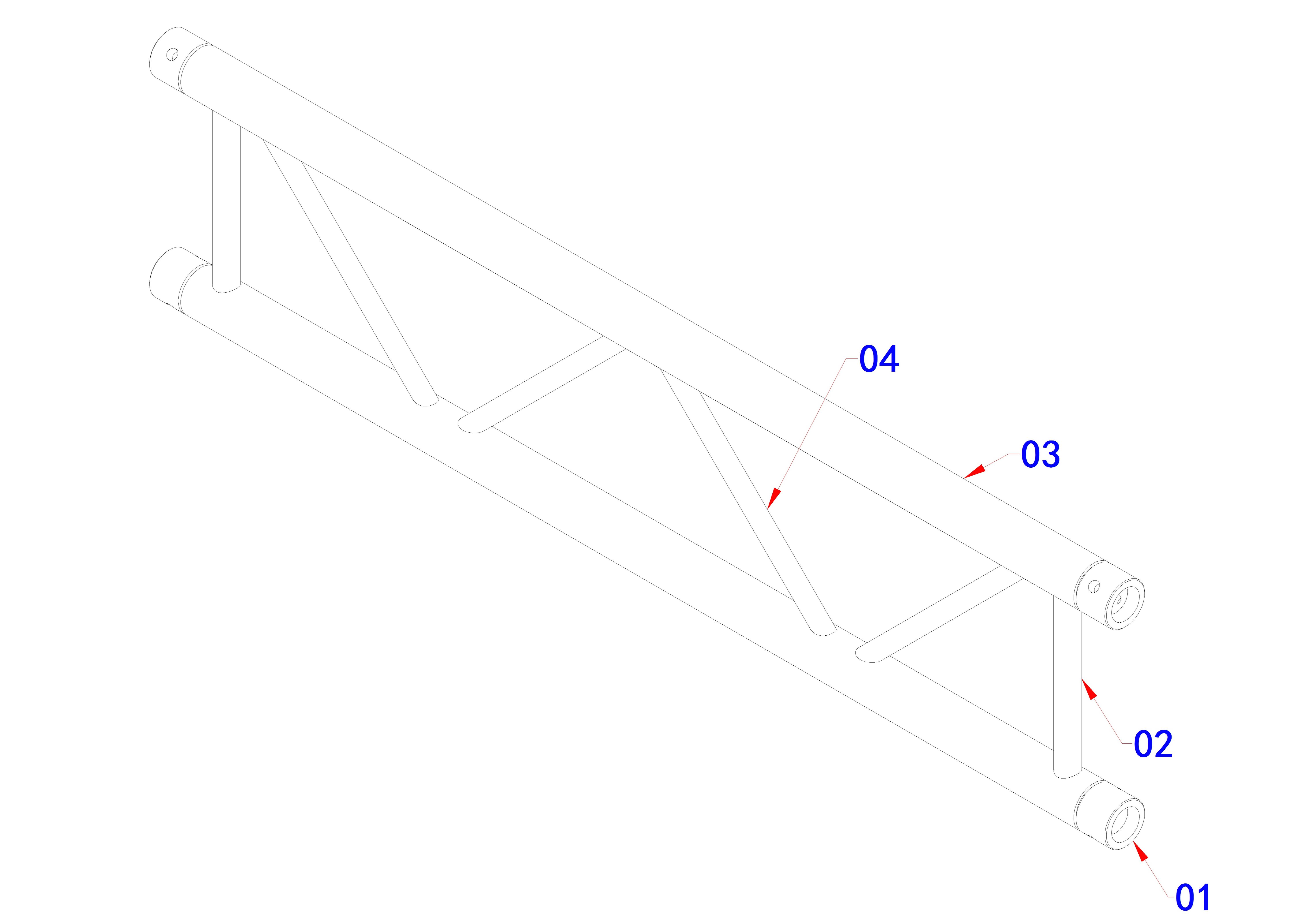

3972
Armazón de escalera con espiga de una hilera
1,2 m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Armazón de escalera con espiga de una hilera CL289
Tipo de estructura
Estructura de armadura de techo al aire libre
Solicitud
Estructuras de marquesinas para exteriores, marcos de techos, estructuras temporales para eventos
Ancho de la sección transversal
289 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Tipo de forma
Armazón de escalera de una hilera
Opciones de longitud
1,1 m/1,2 m
Ambiente
Sistemas de armadura de techo para exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de pasador de espiga
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales para sistemas de techos de armazones para exteriores
Productos relacionados
Sistemas de armazones de iluminación estándar y estructuras de techos para exteriores
Descripción general del armazón de escalera con espiga de una hilera CL289
La armadura de escalera con espiga de una hilera CL289 es un componente de armadura de aluminio liviano diseñado para estructuras de techos exteriores, sistemas de marquesinas y marcos temporales para eventos.
Con un perfil de 289 mm de ancho y cuerdas principales de tubo redondo de 50 mm , esta armadura de escalera proporciona una solución estructural simple y eficiente donde se requiere una construcción liviana y un montaje rápido.
El sistema de conexión con pasador permite una instalación y desmontaje rápidos, lo que lo hace adecuado para estructuras móviles para eventos y aplicaciones reutilizables al aire libre.
Características principales
1. Estructura de escalera liviana
El diseño de escalera de una sola fila proporciona:
Transporte ligero;
Instalación sencilla;
Uso eficiente de materiales;
Soporte estructural adecuado para marcos de marquesinas.
2. Sistema de conexión de espiga
La estructura conectada con pasadores ofrece:
Montaje y desmontaje rápidos;
Tiempo de instalación reducido;
Fácil transporte;
Combinación modular con otros componentes de truss.
3. Diseño de aplicaciones para exteriores
CL289 es adecuado para:
Techos para eventos al aire libre;
Estructuras de marquesinas temporales;
Estructuras de exposición;
Armazones de tejados de pequeñas y medianas dimensiones.
Componentes estructurales
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm que proporcionan soporte estructural primario.
Miembros transversales de escalera
Tubos de conexión horizontales que mantienen el espaciado y la rigidez.
Refuerzo diagonal
Miembros diagonales internos que mejoran la estabilidad.
Extremos de espiga
Piezas de conexión integradas para un montaje rápido
1. ¿Para qué se utiliza la armadura de escalera CL289?
CL289 se utiliza principalmente para estructuras de techos exteriores, marcos de marquesinas y estructuras temporales para eventos que requieren componentes de armadura de aluminio livianos.
2. ¿Cuál es el tamaño del truss CL289?
CL289 tiene un perfil de 289 mm de ancho y utiliza tubos redondos de aluminio de 50 mm como miembros estructurales principales.
3. ¿Qué sistema de conexión utiliza CL289?
CL289 utiliza un sistema de conexión con pasador de espiga , lo que permite un montaje y desmontaje rápidos.
4. ¿Se puede personalizar el CL289 en diferentes longitudes?
Sí. Se pueden fabricar diferentes longitudes según requerimientos del proyecto. Los dibujos estándar que se muestran incluyen secciones de 1,1 my 1,2 m.
5. ¿CL289 es adecuado para estructuras de techos exteriores?
Sí. CL289 está diseñado para aplicaciones de vigas de techo y marquesinas para exteriores. La estructura final debe considerar la luz, las condiciones de carga y los requisitos ambientales.
Aviso de diseño
Los dibujos representan configuraciones de armazón de escalera con espiga de una hilera estándar CL289.
El rendimiento estructural real depende del diseño completo de la estructura, las condiciones de carga, el método de instalación y los factores ambientales.
