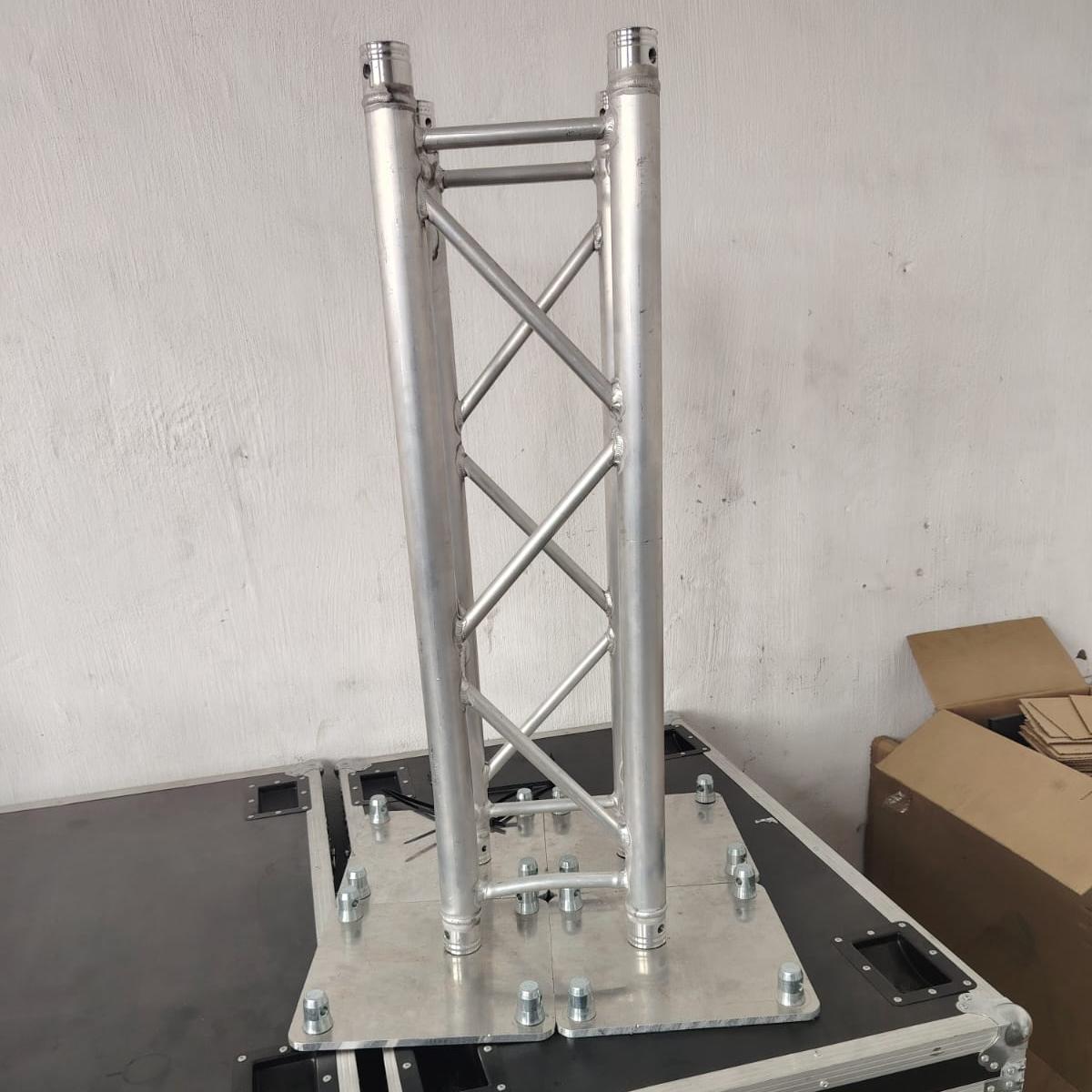

La placa base de armazón de espiga de aluminio con asas DragonStage es un accesorio de armazón modular diseñado para sistemas de armazón de espiga de aluminio compatibles.
El producto está disponible en cinco tamaños de placa:
300×300mm, 400×400mm, 500×500mm, 600×600mm y 800×800mm.
Todas las versiones enumeradas utilizan una placa de aluminio de 8 mm de espesor , mientras que el peso de la placa aumenta con el tamaño seleccionado.
La base se puede suministrar junto con los conectores semicónicos, pasadores de conector y clips en R necesarios , lo que permite conectar una sección de armazón de espiga vertical compatible directamente a la placa.
Para otros productos de armazones de aluminio, consulte nuestra gama de armazones de aluminio . Los clientes que utilizan sistemas de espiga cónica también pueden buscar Standard Spigot Truss.
| base de aluminio 1,98 KG/8 mm | 300*300mm |
| base de aluminio 3,6 KG/8 mm | 400*400mm |
| base de aluminio 5,5 KG/8 mm | 500*500mm |
| base de aluminio 7,92 KG/8 mm | 600*600mm |
| base de aluminio 14.08KG/8mm | 800*800mm |
Sistema de conector medio cónico
La placa base está diseñada para usarse con sistemas de conexión de armazón de espiga de aluminio compatibles..
El paquete de conexión puede incluir:
Conectores semicónicos
Pines del conector
Clips R
Estos componentes permiten que el extremo inferior de una sección de truss compatible se conecte a la placa base utilizando el mismo principio básico de conexión cónica que se utiliza en otras partes del sistema de truss.
Para obtener hardware de conector adicional, repuestos y accesorios de truss, consulte nuestros Accesorios de truss y Accesorios típicos del sistema de truss..
Cinco tamaños de placas para diferentes configuraciones de truss
Los cinco tamaños disponibles brindan a los compradores más flexibilidad que ofrecer una base universal.
Un plato más pequeño puede ser apropiado cuando:
el espacio de instalación es limitado,
se requiere una columna de celosía compacta,
o el conjunto completo es relativamente pequeño.
Una placa más grande proporciona una huella física más grande y una masa de placa adicional, lo que puede ser preferible para disposiciones de armazones independientes más grandes.
Sin embargo, la placa correcta no debe seleccionarse únicamente por el tamaño de la placa.
También se deben considerar el tamaño completo de la armadura, la altura, el equipo, el método de instalación y las condiciones del proyecto.
Aplicaciones típicas
Estas placas base de aluminio se pueden utilizar con armazones de espiga compatibles para aplicaciones tales como:
Columnas de celosía vertical
Pilares de celosía de iluminación
Configuraciones de truss para DJ
Muestras de exposición
Estructuras de entrada a eventos
Instalaciones de truss decorativo
Pequeñas estructuras de pórtico
Sistemas de exhibición temporal
Tótems de armadura
La aplicación exacta depende del tamaño de placa seleccionado y de la configuración completa del truss.
Compatibilidad antes de realizar el pedido
Un punto importante con las placas base de armadura es que las dimensiones de la placa y la compatibilidad de la armadura no son lo mismo..
Por ejemplo, pedir una placa de 500×500 mm no confirma por sí solo qué modelo de truss se puede montar en ella.
Antes de la producción o el envío, confirme:
Dimensiones exteriores del truss
modelo de armadura
Espaciado del tubo principal
Tipo de conector
Distancia entre conectores semicónicos
Tamaño de placa base requerido
Cantidad requerida
Si la placa base se utilizará con una armadura existente de otro proveedor, se recomienda enviar una fotografía y las medidas del conector.
DragonStage puede entonces comprobar si la disposición de los conectores coincide con su sistema existente.
Especificaciones principales
| Especificación | del artículo |
| Tipo de producto | Placa base de armadura de espiga de aluminio |
| Material | Aluminio |
| Espesor de la placa | 8mm |
| Tamaños disponibles | 300 / 400 / 500 / 600 / 800 mm Cuadrado |
| Tamaño más pequeño | 300×300mm |
| Tamaño más grande | 800×800mm |
| Manejar | Incluido |
| Tipo de conexión | Conector medio cónico |
| Pines del conector | Disponible / Incluido con la configuración |
| Clips R | Disponible / Incluido con la configuración |
| Solicitud | Sistemas de armadura de espiga compatibles |
| Marca | DragónEtapa |
Cómo elegir el tamaño correcto
Para un sistema de truss existente, el primer paso es confirmar la compatibilidad del conector..
Después de eso, el tamaño de la placa se puede seleccionar de acuerdo con los requisitos de instalación reales.
Una solicitud de cotización útil debe incluir:
modelo de armazón + tamaño de armazón + tamaño de placa requerido + foto o dibujo de instalación + cantidad
Esto es más confiable que ordenar solo por las dimensiones exteriores de la placa.
Nota técnica importante
La información del producto confirmada incluye:
La información disponible no establece:
Altura máxima permitida del truss
Carga vertical máxima
Momento máximo de vuelco
Requisito de lastre
Resistencia al viento exterior
Requisito de anclaje
Certificación estructural
Compatibilidad con todos los fabricantes de armazones de espita
Esos requisitos dependen de la estructura completa del truss y de las condiciones reales de instalación.
Preguntas frecuentes
¿Qué tallas hay disponibles?
La placa base está disponible en 300×300 mm, 400×400 mm, 500×500 mm, 600×600 mm y 800×800 mm..
¿Todos los tamaños tienen el mismo grosor?
Sí. Las configuraciones enumeradas utilizan una placa de aluminio de 8 mm de espesor..
¿Cuanto pesan los platos?
El peso oscila entre aproximadamente 1,98 kg para la versión de 300×300 mm y 14,08 kg para la versión de 800×800 mm..
¿La placa base tiene asas?
Sí. El producto está diseñado con asas para que su transporte y posicionamiento sean más cómodos.
¿Se incluyen conectores cónicos?
La configuración del producto incluye conectores semicónicos compatibles junto con pasadores y clips en R. La disposición exacta del conector debe confirmarse según el truss que se utilice.
¿Se puede utilizar esta placa base con cualquier armazón de espiga?
No automáticamente. El espaciado de los conectores y las dimensiones de la conexión deben confirmarse antes de realizar el pedido.
¿Qué tamaño de plato debo elegir?
Proporcione su modelo de truss, sus dimensiones, su estructura prevista y su espacio preferido. DragonStage puede entonces confirmar la configuración compatible adecuada.
¿Puedo pedir pines, clips o conectores de repuesto por separado?
Sí. DragonStage suministra accesorios Truss relacionados para sistemas compatibles.
