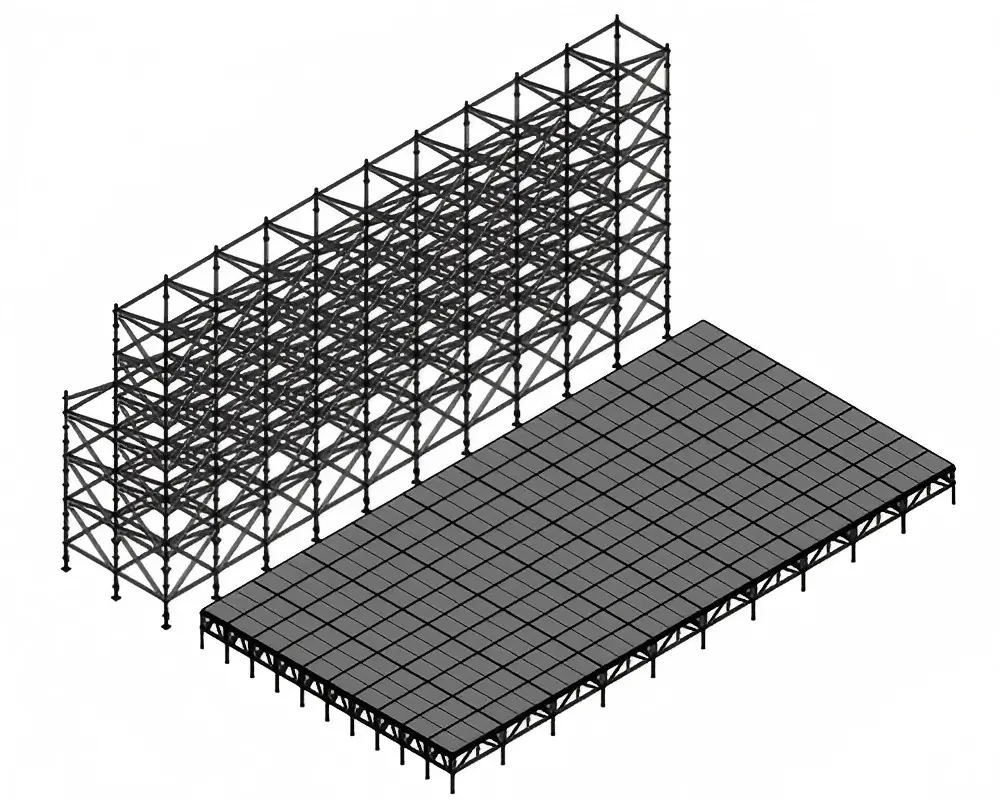

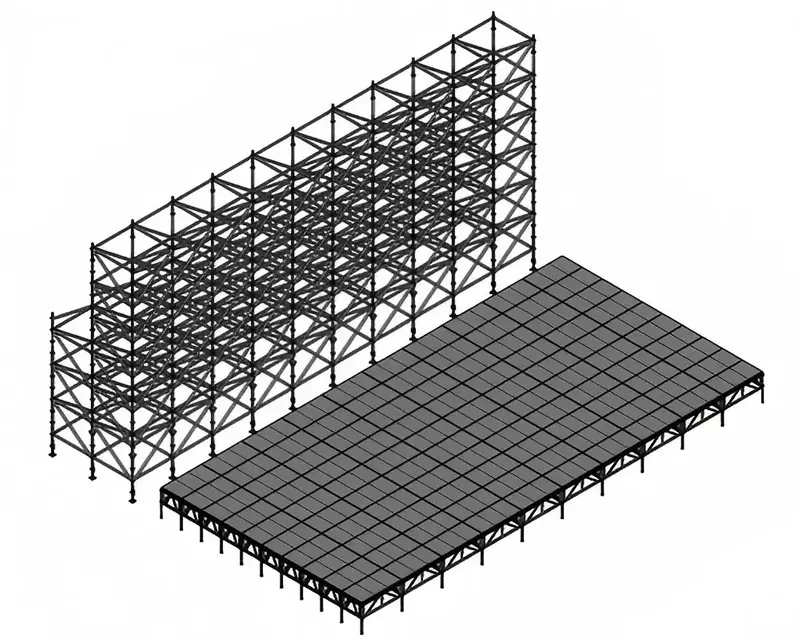

La pared de fondo LED Ringlock de 20 m DragonStage + escenario con soporte de aluminio es una estructura temporal combinada para eventos diseñada para grandes conciertos y aplicaciones de espectáculos.

El sistema consta de dos partes claramente separadas pero coordinadas:

Pared de fondo LED Ringlock de 20 m × 2 m × 12 m

peso del embalaje: 6066 kg

volumen de embalaje: 10cbm

Escenario de refuerzo de aluminio de 20 m × 10 m × 2 m con 2 escaleras de aluminio

peso del embalaje: 5980 kg

volumen de embalaje: 32cbm

La alta estructura Ringlock forma el fondo detrás del escenario y proporciona un marco modular para pantallas LED u otros requisitos confirmados de fondo del escenario.

Delante de la pared hay un gran escenario de aluminio que mide 20 m de ancho x 10 m de profundidad , elevado a 2 m de altura y al que se accede a través de dos escaleras de aluminio.

Para estructuras modulares relacionadas, consulte nuestro sistema de estructura Ringlock . Para productos de soporte y truss relacionados con LED, consulte LED Stage Truss.

Especificaciones principales

Pared de fondo LED Ringlock de 20 m de ancho × 12 m de alto

El principal elemento visual de este producto es la gran estructura de fondo Ringlock detrás del escenario.

Sus dimensiones totales confirmadas son aproximadamente:

• Ancho: 20m

• Profundidad: 2m

• Altura: 12m

La profundidad estructural de 2 m proporciona un marco Ringlock tridimensional en lugar de una única fila plana de estándares.

La pared se ensambla a partir de estándares modulares Ringlock, miembros horizontales y componentes de refuerzo para crear la geometría general requerida.

Para clientes que necesitan otras estructuras de eventos basadas en Ringlock, consulte nuestro Sistema de estructura Ringlock.

Diseñado como estructura de fondo LED de escenario

La pared está destinada a ubicarse directamente detrás del escenario principal de la actuación y proporcionar una gran área de fondo estructural.

Dependiendo del requerimiento final del proyecto, este tipo de muro se puede desarrollar alrededor de:

• Diseños de pantalla LED

• Sistemas de fondo de escenario

• Marca del evento

• Paneles decorativos

• Elementos visuales de producción.

• Otros equipos del evento confirmados

El punto clave es que la pared Ringlock y el sistema LED no deben tratarse como el mismo producto.

Esta página describe la estructura de soporte de Ringlock..

Los gabinetes LED, procesadores, sistemas de energía, herrajes para colgar y accesorios de instalación reales solo se incluyen cuando se enumeran específicamente en la cotización.

Etapa de refuerzo de aluminio de 20 m × 10 m

Un gran escenario de refuerzo de aluminio está colocado directamente frente a la pared del fondo.

Las dimensiones del escenario confirmadas son:

20 m de ancho × 10 m de profundidad × 2 m de alto

Esto crea aproximadamente 200 m² de superficie de escenario para actuaciones y eventos.

El escenario de refuerzo de aluminio es un sistema de escenario modular separado en lugar de ser parte de la pared Ringlock en sí.

Esto permite que los dos sistemas principales realicen funciones diferentes:

Pared Ringlock → fondo / marco de soporte LED

Escenario de refuerzo de aluminio → plataforma de actuación

Para otras configuraciones de escenario de aluminio, consulte nuestros productos de escenario de aluminio .

Plataforma de alto rendimiento de 2 m

La plataforma del escenario está elevada a aproximadamente 2 m..

Esta altura del escenario puede resultar útil para entornos de audiencia numerosa donde el área de actuación debe elevarse significativamente sobre el nivel del suelo.

La información actual del producto confirma la altura física del escenario pero no establece:

• carga de etapa permitida

• capacidad de ejecución

• capacidad de carga del equipo

• disposición de barandilla requerida

Estos deben confirmarse de acuerdo con la especificación final del proyecto.

Dos Escaleras de Acceso de Aluminio

La configuración completa incluye:

2 escaleras de aluminio

para acceder a la plataforma de alto rendimiento de 2 m.

El uso de dos puntos de acceso puede ayudar a organizar la circulación en el escenario durante producciones más grandes.

Lo exacto:

• ancho de escalera

• numero de pasos

• configuración de pasamanos

• posición de la escalera

• arreglo de aterrizaje

Se puede confirmar durante la cotización de acuerdo con el diseño del escenario del cliente.

Sistemas separados Ringlock y de aluminio

Una característica importante de este producto es que no obliga a todo el proyecto a convertirse en un solo sistema estructural.

En cambio, DragonStage utiliza dos productos modulares diferentes para dos trabajos distintos:

Sistema Ringlock
para la alta estructura de fondo del escenario de 20 m × 12 m

y

Escenario de refuerzo de aluminio
para la plataforma de actuación de 20 m × 10 m.

Esto hace que el producto sea un paquete de eventos combinado en lugar de simplemente llamar a todo "andamio" o a todo "escenario".

Para aplicaciones de conciertos más grandes que utilizan varios sistemas estructurales temporales juntos, consulte nuestras soluciones para eventos de conciertos .

Aplicaciones típicas

Este tipo de estructura se puede utilizar para:

• Grandes conciertos

• Festivales de música

• Ceremonias de apertura

• Actuaciones públicas

• Eventos corporativos

• Espectáculos al aire libre

• Fondos de escenario LED

• Producciones de eventos temporales.

• Presentaciones escénicas de marca

Es particularmente adecuado cuando el cliente desea un gran escenario elevado frente a un fondo estructural alto en lugar de un escenario convencional con techo.

¿Qué se incluye en este concepto de producto?

La configuración principal del producto consta de:

• Estructura de fondo Ringlock de 20 m de ancho

• 2m de profundidad estructural

• Altura total de la pared de 12 m.

• Estructura de refuerzo modular Ringlock

• Platina de refuerzo de aluminio de 20 m × 10 m

• 2 m de altura del escenario

• 2 escaleras de acceso de aluminio

• Componentes de conexión necesarios según BOQ final

Las pantallas LED, equipos de iluminación, equipos de audio y otros equipos de producción reales solo deben considerarse incluidos cuando se indique específicamente en la cotización.

Fabricación personalizada

La pared de 20 mx 2 mx 12 m + el escenario de 20 mx 10 mx 2 m que se muestra aquí es una configuración de proyecto específica.

DragonStage puede personalizar:

• Ancho de pared Ringlock

• Profundidad de la pared Ringlock

• Altura de la pared Ringlock

• Disposición de la bahía de pared

• Configuración de arriostramiento

• Ancho del escenario

• Profundidad del escenario

• altura del escenario

• Número de escaleras

• Posiciones de escaleras

• Interfaz de diseño LED

• Acabado superficial

• Cantidad de proyecto

Para la fabricación de equipos para eventos personalizados, consulte Fabricante de armazones y escenarios de aluminio personalizados DragonStage.

¿Qué información se necesita para la cotización?

Para un paquete de escenario y pared LED Ringlock similar, proporcione:

• Ancho de pared requerido

• Altura de pared requerida

• Profundidad de pared requerida

• Dimensiones de la pantalla LED

• modelo de gabinete LED

• Cantidad de pantalla LED

• Peso de la pantalla y posiciones de instalación.

• Ancho y profundidad del escenario requerido

• Altura requerida del escenario

• Número y posición de escaleras.

• Instalación interior o exterior

• Ubicación de instalación

• Condición del terreno

• Dibujo de proyecto disponible

Para una estructura de soporte LED de 12 m de altura, la información del LED es particularmente importante. Las dimensiones generales de la pared por sí solas no son suficientes para determinar la configuración estructural final.

Nota técnica importante

La información del producto confirmada en esta página es:

Pared de fondo Ringlock: 20 m ancho × 2 m fondo × 12 m alto
Escenario de refuerzo de aluminio: 20 m ancho × 10 m fondo × 2 m alto
Escaleras de acceso: 2 escaleras de aluminio

Esta información no establece:

• Peso permitido de la pantalla LED

• carga máxima suspendida o adjunta

• carga permitida de la etapa

• resistencia al viento

• requisito de lastre

• requisito de anclaje o cimentación

• factor de seguridad

• certificación estructural

• aprobación local

• aprobación de ingeniería

Estos requisitos dependen de la configuración real de la pantalla LED, la ubicación de instalación, las condiciones ambientales y el diseño estructural final.

Preguntas frecuentes

¿Cuál es el tamaño de la pared de fondo LED Ringlock?

El muro mide aproximadamente 20 m de ancho × 2 m de profundidad × 12 m de alto..

¿Cuál es el tamaño del escenario?

El escenario de refuerzo de aluminio mide aproximadamente 20 m de ancho × 10 m de profundidad × 2 m de alto..

¿Están incluidas las escaleras?

Sí. Esta configuración incluye dos escaleras de aluminio para acceder al escenario de 2 m de altura.

¿El escenario está hecho de Ringlock?

No. La pared del fondo utiliza Ringlock, mientras que la plataforma de actuación es un escenario de refuerzo de aluminio.

¿Están incluidas las pantallas LED?

No automáticamente. Esta página de producto describe la estructura de fondo del soporte LED Ringlock. Las pantallas LED solo se incluyen cuando se enumeran específicamente en la cotización.

¿Por qué la pared Ringlock tiene 2 m de profundidad en lugar de ser una única pared plana?

El producto actual está diseñado como una estructura Ringlock reforzada de 2 m de profundidad en lugar de una sola fila de miembros de andamio. La disposición exacta del tramo y los arriostramientos sigue el diseño final.

¿Se pueden cambiar las dimensiones de la pared LED?

Sí. El ancho, la profundidad, la altura y el diseño estructural se pueden personalizar de acuerdo con la configuración de LED requerida y las condiciones del proyecto.

¿Se puede cambiar también el tamaño del escenario?

Sí. El ancho, la profundidad, la altura, la cantidad de escaleras y la disposición del acceso del escenario se pueden personalizar.
