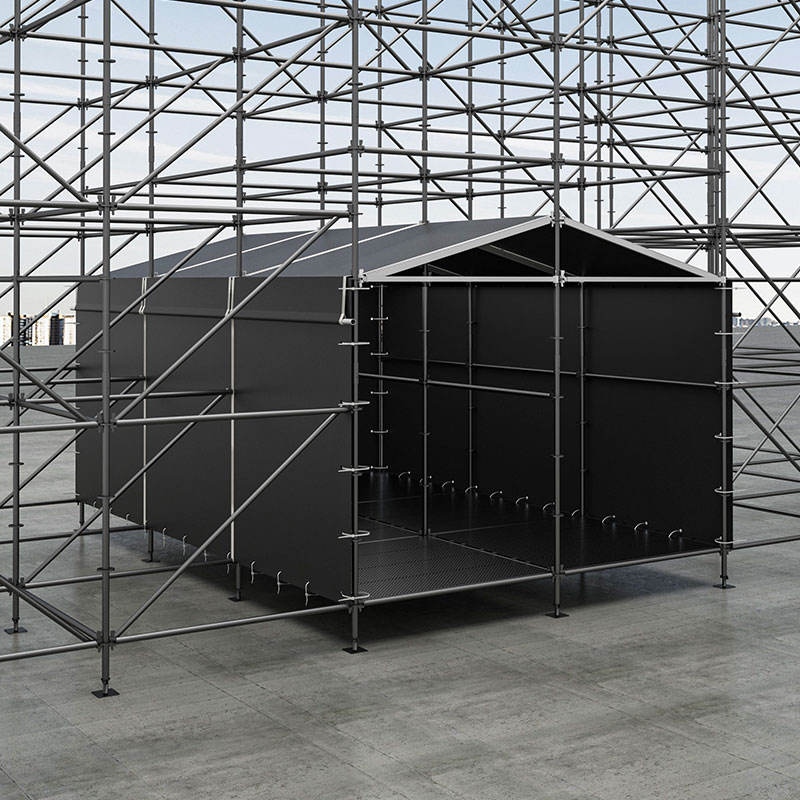

Cabina FOH Ringlock híbrida incorporada de 4x6 m con marco de techo de aluminio para DJ y cabina de control

La cabina FOH incorporada DragonStage de 4 m × 6 m con Ringlock híbrido es un espacio de trabajo técnico cerrado personalizado diseñado para usarse como cabina FOH incorporada, cabina de DJ o cabina de control dentro de una estructura de soporte para eventos más grande.

A diferencia de una torre FOH independiente, este producto está diseñado para funcionar como un módulo de cabina integrado . Proporciona un espacio operativo protegido para el personal técnico, DJ o equipos de control y, al mismo tiempo, sigue siendo compatible con estructuras temporales para eventos más grandes basadas en el sistema modular de estructura Ringlock..

El tamaño de trabajo confirmado de este stand es:

• Ancho: 4m

• Profundidad: 6m

• Altura lateral/cerramiento: aprox. 2m

• Altura total del módulo integrado: aprox. 3m

El sistema de techo utiliza un marco de aluminio junto con una cubierta de lona, ​​lo que convierte al producto en una estructura híbrida Ringlock + aluminio..

Este tipo de cabina cerrada es adecuada para conciertos, festivales, puestos de control de DJ, espacios técnicos detrás del escenario, cabinas de comando temporales y otros usos de producción de eventos donde se requiere un área de trabajo cerrada pero modular.

Configuración de cabina FOH/DJ integrada

Este producto es diferente de una torre de control FOH de varios niveles.

Su función principal es proporcionar una cabina operativa incorporada, cerrada y más baja que se puede colocar dentro o debajo de una estructura de soporte para eventos más grande.

Los casos de uso típicos incluyen:

• Control técnico de sala

• cabina de DJ

• posición de control de sonido

• posición de control de iluminación

• cabina de videocontrol

• sala de control detrás del escenario

• stand de operación de eventos temporal

Debido a que el producto es relativamente largo a 6 m de profundidad , ofrece más espacio de trabajo interno que una cabina pequeña y compacta. Puede acomodar equipos, circulación del personal y enrutamiento de cables más fácilmente que una cabina de 2m × 2m u otro formato compacto.

Para aplicaciones de estructura de eventos más grandes, los clientes también pueden explorar nuestras soluciones para eventos de conciertos .

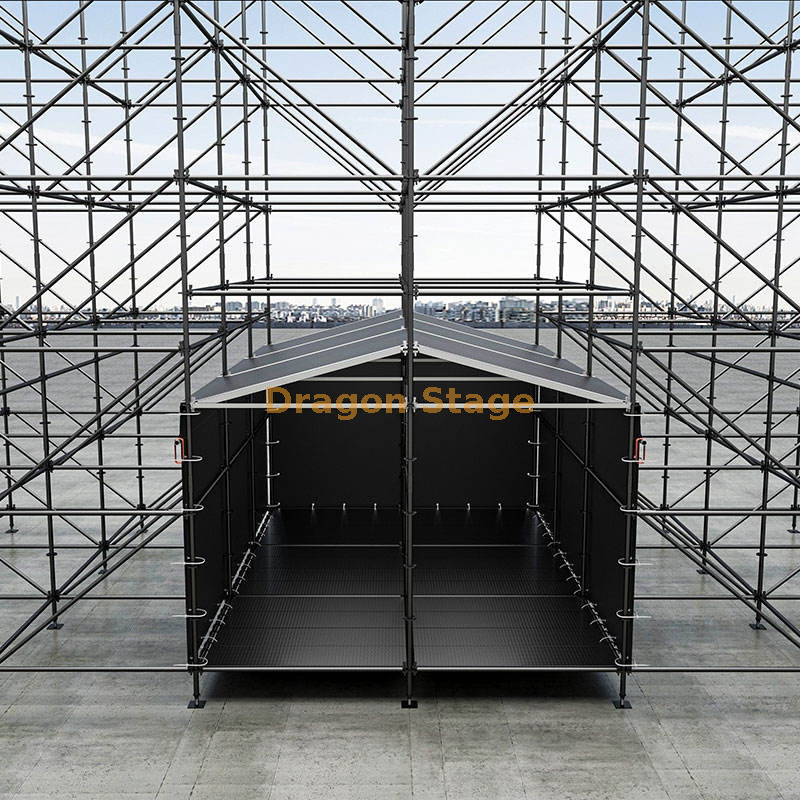

Ringlock híbrido + estructura de aluminio

El concepto principal de este producto es una construcción híbrida..

La integración estructural circundante se basa en la lógica modular Ringlock, mientras que la parte del techo utiliza un sistema de marco de aluminio dedicado..

Esto trae dos ventajas prácticas:

1. El stand aún puede encajar en un flujo de trabajo de estructura de evento modular.

2. El sistema de techo puede utilizar elementos de aluminio más ligeros y una cubierta de lona en lugar de un recinto totalmente construido en acero.

Para productos estructurales relacionados, también puede visitar:

• Sistema de estructura Ringlock

• Armazón de aluminio

• Armazón de escenario

Marco de techo y cubierta contra la intemperie

Según el BOQ suministrado, el paquete de techo incluye:

• 8 vigas de techo de aluminio – 2,2361 m

• 9 vigas de conexión de techo de aluminio – 2,0000 m

• 3 lonas de tejado – 11,9443 m² cada una

• 2 lonas triangulares de 10000 m² cada una.

Esta configuración crea un sistema de techo cubierto contra la intemperie sobre el área interna del stand.

La geometría del techo que se muestra en la referencia es adecuada para un stand cerrado compacto, pero debido a que las notas de altura proporcionadas contienen referencias mixtas, esta página registra el techo como un techo cubierto con marco de aluminio para un módulo de stand incorporado , con dimensiones de fabricación finales que siguen el dibujo aprobado.

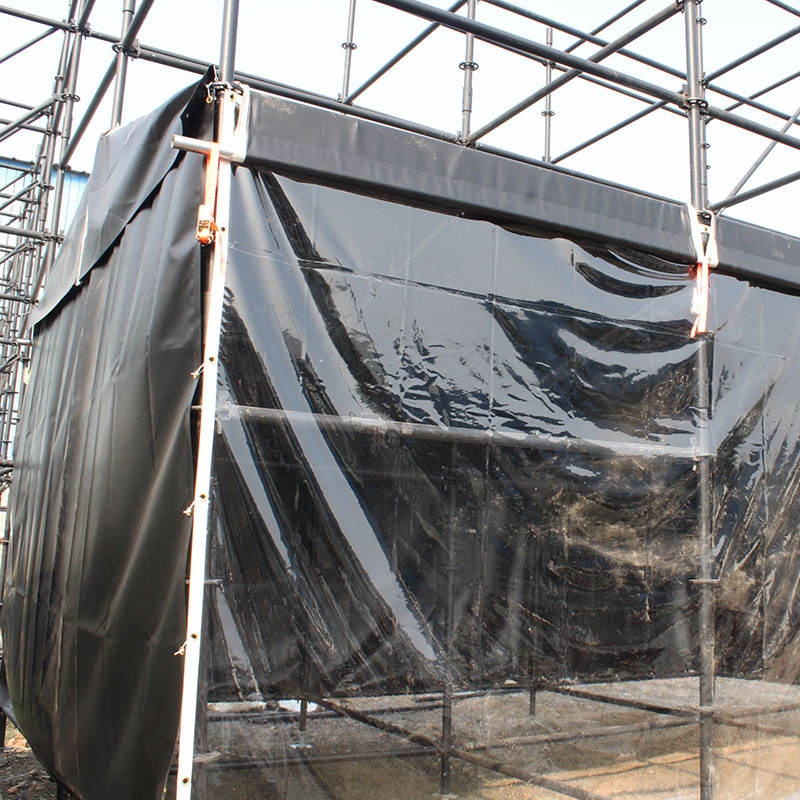

Sistema de cortina y cerramiento

El paquete de cerramiento incluye paneles de cortina laterales y finales:

• 2 cortinas laterales – 12.0000 m²

• 1 pieza de panel de cortina delantero/trasero – 8,0000 m2

Estos elementos de cortina ayudan a crear un entorno operativo interno más protegido para los equipos y el personal.

Dependiendo del proyecto el stand se puede configurar con:

• un lado más abierto para el acceso,

• un lado más cerrado para protección del equipo,

• una apertura frontal para su funcionamiento,

• o una abertura trasera para acceso de cables y personal.

Debido a que los diseños de FOH y DJ varían de un proyecto a otro, la orientación final del recinto debe confirmarse antes de la producción.

Plataforma de trabajo

El sistema de suelo interior utiliza tablones modulares.

Según el BOQ actual, el stand incluye:

• Tablones de plataforma de 42 piezas – 0,2780 m

Estos tablones forman el suelo de trabajo dentro de la cabina de control.

La página del producto registra únicamente la configuración física del piso.
Aquí no se afirma ninguna capacidad de carga de plataforma específica, porque el cliente no ha proporcionado un requisito de carga de equipo verificado.

Al solicitar una cotización, los compradores deben proporcionar información como:

• tamaño del mezclador,

• Tamaño del controlador de DJ,

• cantidad de operadores,

• cantidad de consola de control,

• bastidores de equipos,

• posiciones de monitor o computadora portátil.

Esto ayuda a DragonStage a preparar una configuración final más adecuada.

Componentes relacionados con el lastre

El BOQ actual también incluye:

• 2 tubos de lastre de acero de 50×2 mm con accesorios – 6,0000 m

Estos son parte del paquete del producto suministrado.

Sin embargo, esta página no los convierte en una conclusión de ingeniería universal sobre el lastre, la estabilidad o la resistencia al viento.
Los requisitos de estabilización reales dependen de la ubicación de la instalación, las condiciones del terreno y la estructura circundante completa.

Especificaciones principales

peso del embalaje: 600 kg

volumen de embalaje: 2cbm

BOQ – Lista de cantidades

Opciones de fabricación personalizadas

Esta cabina FOH empotrada de 4 mx 6 m es solo una versión personalizada.

DragonStage puede personalizar:

• ancho del stand

• profundidad del stand

• altura de trabajo interna

• estructura del techo

• diseño de cortina

• apertura delantera/trasera

• Disposición de equipos de DJ o FOH

• aberturas para cables

• dirección de acceso del operador

• integración con una estructura Ringlock más grande

• detalles de color y acabado

Si necesita un escenario, una armadura, un sistema de techo o una estructura para eventos especiales a juego, también puede consultar nuestra página de Producción de escenarios personalizados .

¿Qué información se necesita para la cotización?

Para una cabina de DJ o FOH integrada similar, los clientes deben proporcionar:

• ancho y profundidad requeridos

• uso previsto (FOH / DJ / cabina de control)

• número de operadores

• disposición del equipo

• uso interior o exterior

• si se requiere un cerramiento de cortina completo

• lado de acceso requerido

• requisitos de enrutamiento de cables

• integración con una estructura más grande o no

• ubicación de instalación

• cantidad requerida

• dibujo o imagen de referencia si está disponible

Nota técnica importante

Esta página registra la configuración del producto confirmada y la BOQ únicamente.

No establece :

• capacidad de carga de la plataforma

• resistencia al viento

• requisito de lastre

• requisito de anclaje

• carga del techo

• proceso de dar un título

• factor de seguridad

• aprobación de ingeniería

• cumplimiento del código local

Si el producto se utiliza como parte de una estructura de soporte para eventos más grande, la configuración final debe revisarse de acuerdo con todos los requisitos del proyecto.

Preguntas frecuentes

¿Para qué se utiliza principalmente este producto?

Este producto se utiliza principalmente como cabina FOH incorporada, cabina de DJ o cabina de control temporal dentro de una estructura de evento más grande.

¿Es una torre FOH independiente?

No. Este producto se describe mejor como un módulo de cabina cerrado incorporado , no como una torre FOH alta e independiente.

¿Cuál es el tamaño del stand?

La huella de trabajo confirmada es de 4m × 6m.

¿La estructura es toda Ringlock?

No. Es un producto híbrido . El concepto de soporte se basa en Ringlock, mientras que el techo utiliza un sistema de marco de aluminio.

¿Las cortinas están incluidas?

Sí. El BOQ actual incluye cortinas laterales y un panel de cortina delantero/trasero.

¿El piso está incluido?

Sí. La configuración actual incluye 42 plataformas.

¿Se puede utilizar esto como cabina de DJ?

Sí. Esta estructura se puede utilizar como cabina de DJ , cabina de FOH o cabina de control de eventos dependiendo de la disposición del equipo interno.

¿Se pueden personalizar las dimensiones?

Sí. DragonStage puede personalizar el tamaño, el recinto, la disposición del techo y el método de integración según los requisitos del proyecto.

Información del fabricante

Fabricante: DragonStage
