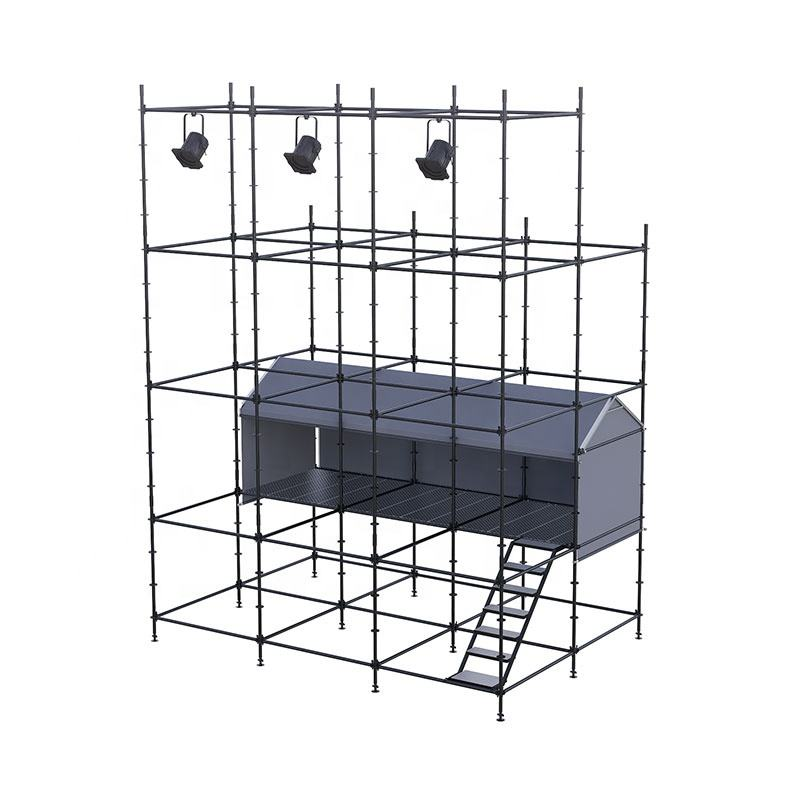

Cabina de control FOH híbrida Ringlock de 2x6 m con techo a dos aguas de aluminio y acceso por escalera
50 Recenzoj
Cabina de control FOH híbrida de 2 mx 6 m que combina una estructura principal modular Ringlock con un marco de techo a dos aguas de aluminio, una altura de alero de 2 m, una altura de caballete central de 3 m, una plataforma de trabajo modular, cortinas climáticas y escaleras de acceso de acero para aplicaciones de control técnico de conciertos y eventos.

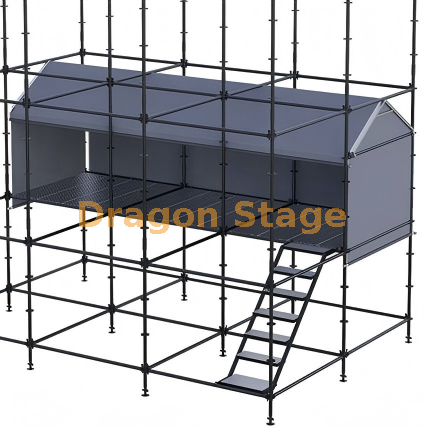

La cabina de control FOH Ringlock híbrida DragonStage de 2 m × 6 m es un espacio de trabajo técnico personalizado diseñado para operaciones de sala en conciertos, festivales y producciones de eventos temporales.
El stand principal utiliza una estructura modular Ringlock, mientras que el sistema de cubierta superior utiliza un marco de techo de aluminio separado para crear un techo a dos aguas con cumbrera central.
En comparación con una cabina FOH compacta de 2 mx 2 m, la profundidad de 6 m proporciona sustancialmente más espacio de trabajo longitudinal para consolas, operadores técnicos y equipos de producción de eventos.
El paquete actual también incluye tablones de plataforma, un sistema de techo de aluminio, lonas de techo, cortinas laterales y finales, acceso a escaleras de acero y componentes de tubos de acero relacionados con el lastre.
El stand tiene una superficie estrecha pero alargada de 2 mx 6 m..
Esta configuración es útil cuando el equipo de producción del evento necesita más espacio para el equipo pero no requiere una sala de control amplia.
Los 6 m de fondo pueden dejar espacio para diferentes posiciones de equipos técnicos, según la distribución final, como por ejemplo:
Consolas de mezclas de audio
Consolas de control de iluminación
Equipos de videocontrol
Computadoras y monitores
Equipo de comunicación
Bastidores técnicos
Puestos de trabajo del operador
Las dimensiones y pesos reales del equipo deben proporcionarse al realizar el pedido para que la plataforma final y la disposición de acceso puedan adaptarse al uso previsto.
Estructura principal de Ringlock
El cuerpo principal del stand utiliza una estructura modular Ringlock.
Ringlock permite que la estructura se ensamble a partir de estándares, largueros, tirantes y componentes relacionados reutilizables en lugar de fabricarse como un recinto permanente.
Esto hace que el sistema sea adecuado para empresas de eventos temporales que repetidamente:
Las cantidades de Ringlock no están incluidas en la BOQ proporcionada para esta página , por lo que DragonStage debe preparar la lista final de componentes de Ringlock a partir del dibujo de producción aprobado en lugar de estimarlo a partir de la imagen renderizada.
Marco de techo a dos aguas de aluminio
El techo utiliza un marco de aluminio separado en lugar de simplemente cubrir la parte superior de la estructura Ringlock con una lámina plana.
El BOQ incluye:
Vigas de techo de aluminio de 8 × 1,4142 m
Vigas de conexión de techo de aluminio de 9 × 2,0000 m
Juntos forman la estructura del techo que se repite a lo largo de los 6 m de profundidad del stand.
El techo se eleva desde aproximadamente 2 m en los dos lados hasta aproximadamente 3 m en la cumbrera central , creando un perfil simétrico a dos aguas/marco en forma de A.
DragonStage también fabrica Aluminium Truss y componentes de estructura de eventos de aluminio relacionados para proyectos temporales personalizados.
Sistema de lona para techo de tres secciones
El BOQ actual contiene:
Lona de techo de 8,6569 m² × 3 piezas
en lugar de una sola gran lámina de techo.
Esto se corresponde con la configuración modular de la cabina de 6 m de largo, donde el techo se puede dividir en secciones manejables.
El paquete también incluye:
Lona triangular de 0,5 m² × 2 piezas
para las áreas del hastial.
La disposición exacta de costura, sujeción y superposición debe seguir el plano de fabricación final.
Cerramiento de cortina lateral y final
A diferencia de la configuración FOH abierta más pequeña de 2×2 m, este producto incluye paneles de cortina.
El BOQ actual contiene:
Cortina lateral: 12m² × 1 ud.
Cortina delantera/trasera: 4m² × 2 piezas
Estos paneles permiten que el stand forme un área de trabajo técnico más cerrada.
Dependiendo de los requisitos reales del evento, los clientes pueden especificar qué lado debe permanecer abierto para:
Línea de visión del operador
Acceso al equipo
Enrutamiento de cables
Ventilación
Entrada y salida
Por lo tanto, la disposición de las cortinas debe confirmarse junto con la orientación prevista de la cabina FOH.
Piso de trabajo modular
El BOQ incluye:
21 tablones de plataforma: especificación de 0,2780 m
para formar el piso de trabajo.
El diseño de la plataforma larga proporciona la superficie para los operadores y el equipo técnico dentro de la cabina FOH.
La información proporcionada no incluye una clasificación de carga de plataforma verificada, por lo que esta página no afirma una carga permitida específica.
Para consolas de control, bastidores u otros equipos pesados, los clientes deben proporcionar el peso del equipo antes de confirmar la configuración final.
Acceso a escaleras de acero
Esta configuración incluye:
Unidad de escalera de acero de 1 × 2 m × 2 m
para acceder a la plataforma de trabajo.
Esta es una diferencia importante con respecto a las cabinas FOH muy pequeñas a nivel del suelo o de bajo acceso.
La escalera se puede suministrar como parte del paquete FOH completo, por lo que el cliente no necesita adquirir un sistema de acceso no relacionado por separado.
La posición final de la escalera se debe determinar de acuerdo con:
Orientación del stand
Acceso del operador
Circulación de audiencia
Rutas de cable
Espacio de instalación disponible
Componentes de tuberías de acero relacionados con lastre
El BOQ actual también incluye:
2 tubos de lastre de acero de 50 × 2 mm de largo de 6 m de largo con accesorios
como parte del paquete del producto.
Estos componentes se suministran para el sistema configurado, pero su presencia no establece un peso de lastre verificado ni una solución universal de estabilización exterior.
El método de estabilización requerido depende del entorno real de instalación, las condiciones del suelo, las condiciones del viento y la configuración final de la estructura.
peso del embalaje: 400 kg
volumen de embalaje: 1,5 cbm
BOQ – Lista de cantidades
Componente
Longitud / Área
Cantidad
Tablón de plataforma
0,2780m
21 PCS
Viga de techo de aluminio
1,4142m
8 PCS
Viga de conexión de techo de aluminio
2.0000m
9 piezas
Lona de techo
8,6569m²
3 piezas
Lona triangular
0,5000m²
2 piezas
Cortina lateral
12.0000m²
1 pieza
Cortina delantera/trasera
4.0000m²
2 piezas
Tubo de acero de lastre de 50 × 2 mm + accesorios
6.0000m
2 piezas
Escalera de acceso de acero
2m × 2m
1 juego
Nota: Las cantidades de los componentes del bastidor principal Ringlock no se incluyeron en la lista de productos suministrada para esta descripción de producto y, por lo tanto, no se estiman aquí.
Paquete completo de suministros FOH
El producto se puede suministrar como un paquete integrado para eventos temporales que consta de:
Estructura principal Ringlock + plataforma de trabajo modular + marco de techo a dos aguas de aluminio + cubierta de techo de tres secciones + lonas a dos aguas + cortinas laterales y finales + escalera de acceso de acero + componentes de tubería relacionados con lastre
Para el comprador, la ventaja práctica es que estas piezas se pueden preparar como un solo proyecto en lugar de tener que adquirir por separado el armazón del andamio, el techo, el suelo, las cortinas y la escalera de acceso.
Para otros sistemas de escenario y eventos temporales, consulte nuestros productos Stage Truss .
Aplicaciones típicas
Esta estructura FOH de 2 mx 6 m es adecuada para aplicaciones tales como:
Concierto Control del frente de la casa
Control técnico del festival
Áreas de mezcla de audio
Posiciones de control de iluminación
Control de producción de vídeo
Espacios de trabajo de comandos de eventos
Stands técnicos temporales
Para aplicaciones más amplias de conciertos y producción en vivo, consulte nuestra página de eventos de conciertos .
Opciones de fabricación personalizadas
Las dimensiones que se muestran aquí representan esta configuración personalizada en particular.
Para un FOH largo y relativamente estrecho como esta configuración de 2 mx 6 m, la disposición del equipo es especialmente importante , porque la profundidad de la consola, la circulación del operador y la posición de la escalera pueden afectar la cantidad de espacio interno utilizable que queda.
Nota técnica importante
La información confirmada para este producto incluye:
Huella de 2m × 6m
2 m de altura lateral/alero
Altura de cumbrera central de 3 m.
Construcción híbrida Ringlock + aluminio
21 tablones de plataforma
Componentes de techo de aluminio
Paquete de lona y cortina.
Escalera de acceso de acero
Tubos de acero relacionados con lastre
La información suministrada no establece:
Capacidad de carga de la plataforma
Capacidad de carga del techo
Resistencia al viento
Peso de lastre requerido
Requisito de anclaje
factor de seguridad
Certificación estructural
Cumplimiento del código local
Aprobación de ingeniería
Estos requisitos dependen de la configuración real del proyecto, el equipo, la ubicación de instalación y las condiciones de ingeniería.
Preguntas frecuentes
¿Cuál es el tamaño de esta cabina de control FOH?
El stand tiene aproximadamente 2 m de ancho x 6 m de profundidad , con lados de 2 m de alto y una cumbrera central de 3 m de alto.
¿Qué tipo de techo utiliza?
Utiliza un techo a dos aguas/con estructura en A , inclinado desde la cumbrera central de 3 m de altura hacia los lados de 2 m de altura.
¿La estructura completa está hecha de Ringlock?
No. Es un producto híbrido. Ringlock forma la estructura principal del stand, mientras que los componentes de aluminio separados forman el marco del techo.
¿Está incluido el piso de trabajo?
Sí. El BOQ actual incluye 21 plataformas modulares.
¿Están incluidas las cortinas meteorológicas?
Sí. Esta configuración incluye una cortina lateral de 12 m², dos paneles de cortina delanteros y traseros de 4 m², tres secciones de lona para el techo y dos paneles triangulares a dos aguas.
¿Está incluido el acceso por escaleras?
Sí. El paquete actual incluye un juego de escaleras de acero de 2 m × 2 m..
¿Se puede suministrar el stand sin cortinas?
Sí. La configuración de la cortina se puede cambiar según los lados abiertos y cerrados requeridos por el cliente.
¿DragonStage puede fabricar otros tamaños de FOH?
Sí. El ancho, la profundidad, la altura del techo, el diseño de la plataforma, la configuración del techo, las escaleras y el cerramiento se pueden personalizar según el equipo y los requisitos del evento.
