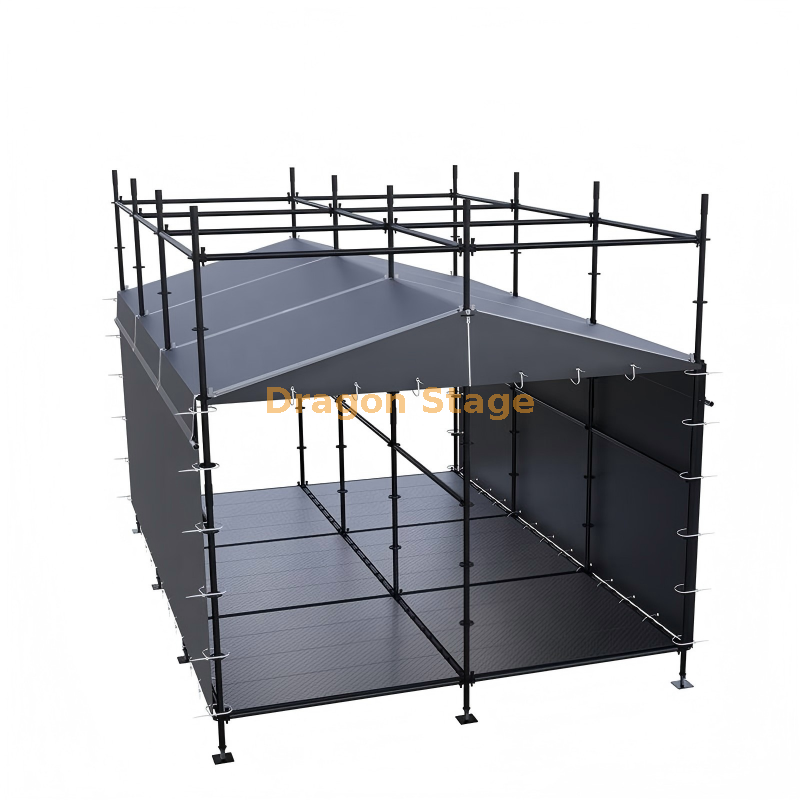

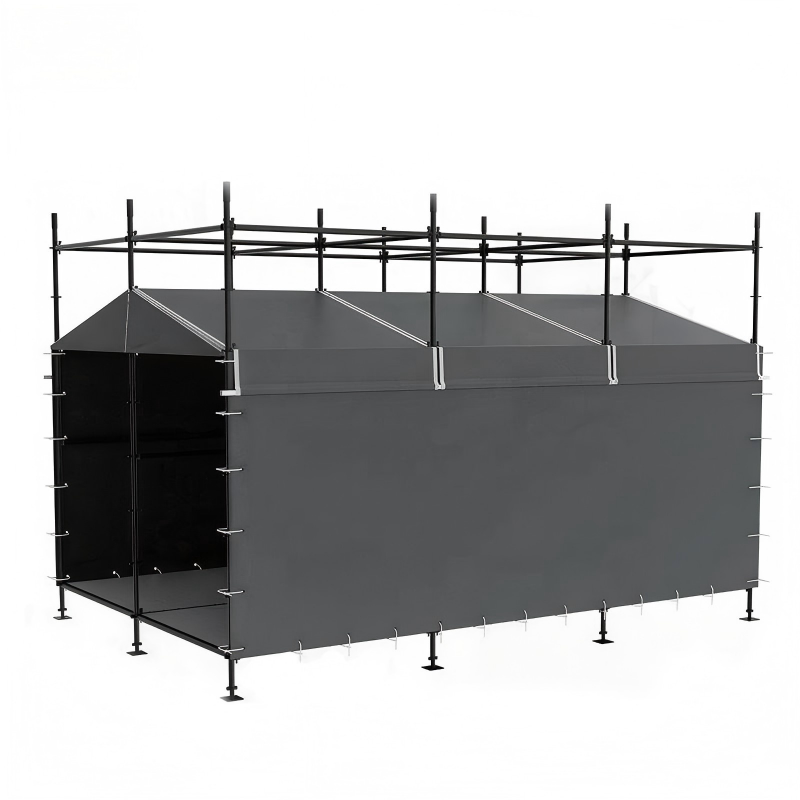

La cabina de control híbrida Ringlock FOH de 4 m × 6 m es una estructura de sala de estar personalizada para conciertos, festivales, eventos en vivo y aplicaciones de control de producción.

La estructura principal del stand está construida a partir de un sistema modular Ringlock , mientras que el techo inclinado utiliza un marco de aluminio independiente . Esta combinación permite que los componentes del cuerpo del stand, el piso de trabajo, el recinto y el techo se suministren como un paquete coordinado para eventos temporales.

Las dimensiones confirmadas para esta configuración son:

• Ancho: 4m

• Profundidad: 6m

• Altura total de la estructura: 3m

• Altura lateral/alero: 2m

• Altura de la cumbrera del tejado: 2,5 m

La estructura también incluye lonas de techo, paneles de cortina laterales y traseros/delanteros, vigas de techo de aluminio, tablones de plataforma, refuerzos diagonales y componentes de tubos de lastre de acero según el BOQ suministrado.

DragonStage suministra otras estructuras temporales modulares a través de nuestra gama de productos Ringlock Structure System .

Especificaciones principales

Estructura principal de Ringlock FOH

El marco principal del stand utiliza componentes modulares Ringlock.

Para esta configuración de 4 m × 6 m, los componentes Ringlock suministrados incluyen estándares verticales, largueros horizontales y tirantes diagonales.

El sistema modular permite preparar la cabina FOH a partir de componentes repetibles en lugar de fabricarla como una sala soldada permanente.

Esto es útil para empresas de eventos que requieren que las estructuras sean transportadas, ensambladas, desmanteladas y reutilizadas entre producciones.

Para otras estructuras temporales basadas en Ringlock, consulte nuestro Sistema de estructuras Ringlock.

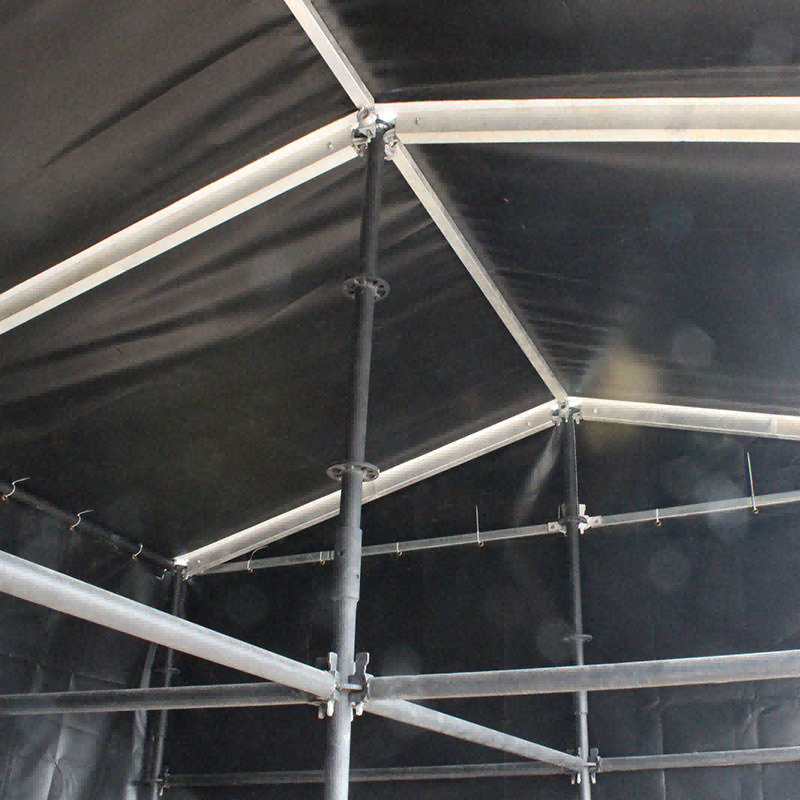

Marco de techo inclinado de aluminio

En lugar de continuar los miembros Ringlock en la superficie del techo, esta configuración utiliza vigas de techo de aluminio dedicadas y vigas de conexión..

El paquete de techo de aluminio incluye:

• 8 × vigas de techo de aluminio, 2,2361 m

• 9 × vigas de conexión de techo de aluminio, 2,0000 m

Estos componentes crean la geometría del techo inclinado sobre el stand de 4m × 6m.

Las alturas de techo confirmadas son aproximadamente:

2m a los lados
y
2,5m en la cumbrera

mientras que la estructura completa de Ringlock se extiende hasta una altura total de aproximadamente 3 m.

Para conocer otros componentes de aluminio para estructuras de eventos, consulte nuestra gama Aluminium Truss .

Lona de techo y cerramiento de cortina

La estructura FOH incluye componentes de revestimiento de tela para el techo y el cerramiento.

Según la BOQ suministrada:

• Lona del techo principal: 11,9443 m² × 3 piezas

• Lona triangular: 1.0000m² × 2 piezas

• Cortina lateral: 12.0000m² × 2 piezas

• Panel de cortina delantero/trasero: 8,0000m² × 1 ud.

La disposición de cortinas proporciona un área de trabajo técnico más protegida que una plataforma Ringlock abierta.

Para la producción real, la apertura de entrada requerida, las rutas de los cables, el lado de observación, la posición de la cortina y el grado de cerramiento se pueden confirmar de acuerdo con los requisitos operativos de FOH.

Plataforma de piso FOH

El interior del stand utiliza tablones modulares para crear el piso de trabajo.

Según el BOQ actual:

Especificación del tablón de 0,2780 m × 42 piezas

El BOQ no proporciona una clasificación de carga de piso verificada, por lo que esta página no asigna una carga permitida específica.

Al cotizar una estructura FOH similar, los clientes deben informar a DragonStage qué equipos se colocarán en su interior, como por ejemplo:

• Mesas de mezclas

• Consolas de iluminación

• Computadoras

• Equipos de procesamiento de audio.

• Bastidores de control

• Mesas de operador

• Otros equipos técnicos

Esta información ayuda a confirmar la configuración final requerida.

Diseñado para el control de eventos al frente de la casa

Las estructuras FOH comúnmente se ubican dentro del área de audiencia o producción para proporcionar un espacio de trabajo técnico dedicado para los operadores de eventos.

Esta configuración de 4m × 6m se puede utilizar para:

• Control de mezcla de audio

• control de iluminación

• Control de vídeo

• Mostrar producción

• Coordinación técnica del evento.

• Operación FOH de concierto

Para aplicaciones más amplias de eventos en vivo, consulte nuestras soluciones para eventos de conciertos .

Paquete de producto híbrido Ringlock + aluminio

Este producto se suministra como algo más que una simple cabina de andamio.

El paquete completo combina:

Estructura Ringlock
+
suelo de trabajo modular
+
estructura de techo inclinado de aluminio
+
lona de techo
+
cerramiento de cortina lateral
+
componentes de tubos de acero relacionados con el lastre

Para DragonStage, la ventaja de esta configuración es que los clientes pueden comprar los diferentes componentes de eventos temporales como un paquete de producto coordinado.

La configuración exacta se puede modificar para diferentes dimensiones del stand o requisitos técnicos.

peso del embalaje: 1500 kg

Volumen de embalaje: 4cbm

BOQ – Lista de cantidades

Opciones de fabricación personalizadas

El FOH de 4m × 6m que se muestra aquí es una configuración personalizada.

DragonStage puede modificar:

• Ancho del stand

• Profundidad del stand

• Altura de trabajo

• Altura total de la estructura

• Altura del techo

• Dimensiones del marco del techo

• Diseño de cortina

• Posición de entrada

• Configuración del piso

• Disposición de la bahía Ringlock

• Configuración de la cubierta del techo

• Aberturas de acceso al equipo

• Posiciones de tendido de cables

Para otras estructuras de eventos no estándar, consulte nuestra capacidad de producción de escenarios personalizados .

¿Qué información se necesita para una cotización FOH personalizada?

Para un stand FOH similar, proporcione:

• Ancho y profundidad requeridos

• Altura de trabajo requerida

• Uso interior o exterior

• Número de operadores

• Equipos a instalar en el interior.

• Lados abiertos y cerrados requeridos

• Posición de entrada

• Requisitos de acceso al cable

• Requisitos de cubierta de techo

• Ubicación de instalación

• Condición del terreno

• Período de uso requerido

• Dibujo existente o imagen de referencia.

Si el stand se instalará al aire libre, los requisitos ambientales y de estabilización específicos del proyecto también deben confirmarse antes de determinar la configuración final.

Nota técnica importante

Las dimensiones y la BOQ en esta página describen la configuración del producto confirmada proporcionada para este stand FOH..

No establecen:

• Capacidad de carga del piso

• Capacidad de carga del techo

• Resistencia al viento

• Peso de lastre requerido

• Requisito de anclaje al suelo

• factor de seguridad

• Certificación estructural

• Aprobación regulatoria local

En particular, el BOQ incluye accesorios y tubos de lastre de acero de 50 × 2 mm , pero no se ha proporcionado ningún peso de lastre verificado ni requisitos de estabilización específicos del proyecto. Por lo tanto, no deberían presentarse como una solución de lastre universal para cada instalación.

Preguntas frecuentes

¿Cuál es el tamaño de esta cabina de control FOH?

El stand mide aproximadamente 4 m de ancho × 6 m de profundidad , con una altura total de la estructura Ringlock de aproximadamente 3 m.

¿Cuál es la altura del techo?

La altura del lateral/alero es de aproximadamente 2 m , mientras que la cumbrera del techo alcanza aproximadamente 2,5 m..

¿La estructura completa está hecha de Ringlock?

No. Es un producto híbrido. La estructura principal del stand utiliza componentes Ringlock, mientras que el techo inclinado utiliza vigas de aluminio separadas.

¿Las cortinas están incluidas?

Sí. El BOQ actual incluye lonas para techo, paneles de techo triangulares, dos cortinas laterales y un panel de cortina delantero/trasero.

¿El piso está incluido?

Sí. La configuración actual incluye 42 plataformas de plataforma según el BOQ suministrado.

¿Se pueden personalizar las dimensiones del FOH?

Sí. Se pueden personalizar el ancho, la profundidad, la altura, la configuración del techo, la disposición de las cortinas, la disposición del piso y las posiciones de acceso.

¿Se pueden colocar en el interior equipos de control de sonido e iluminación?

La cabina está diseñada para aplicaciones de control técnico de FOH, pero se debe proporcionar la lista y el peso del equipo real antes de confirmar la configuración final.

¿Está incluido el sistema de lastre?

El BOQ actual contiene dos tubos de lastre de acero de 50 × 2 mm de 6 m de largo con accesorios. El lastre real o el requisito de estabilización aún deben determinarse de acuerdo con las condiciones de instalación.
