Especificaciones principales

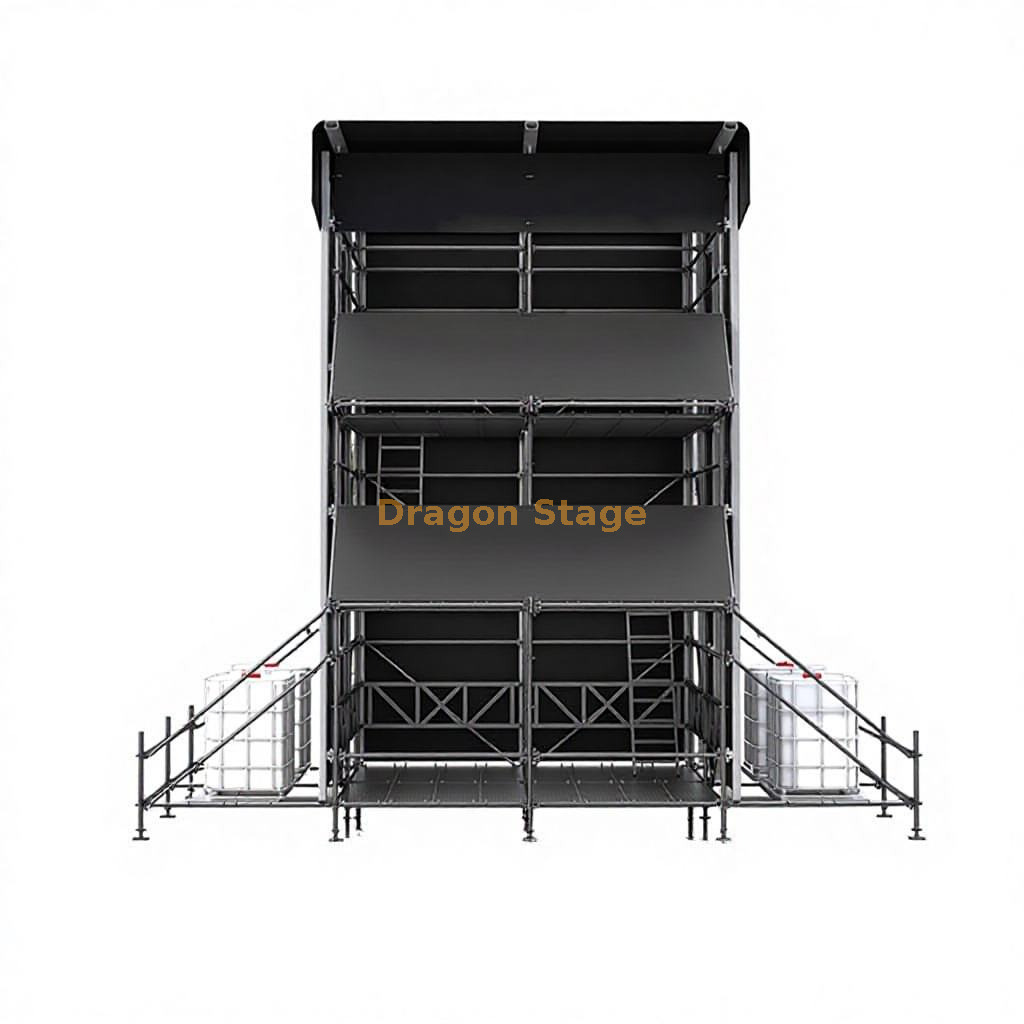

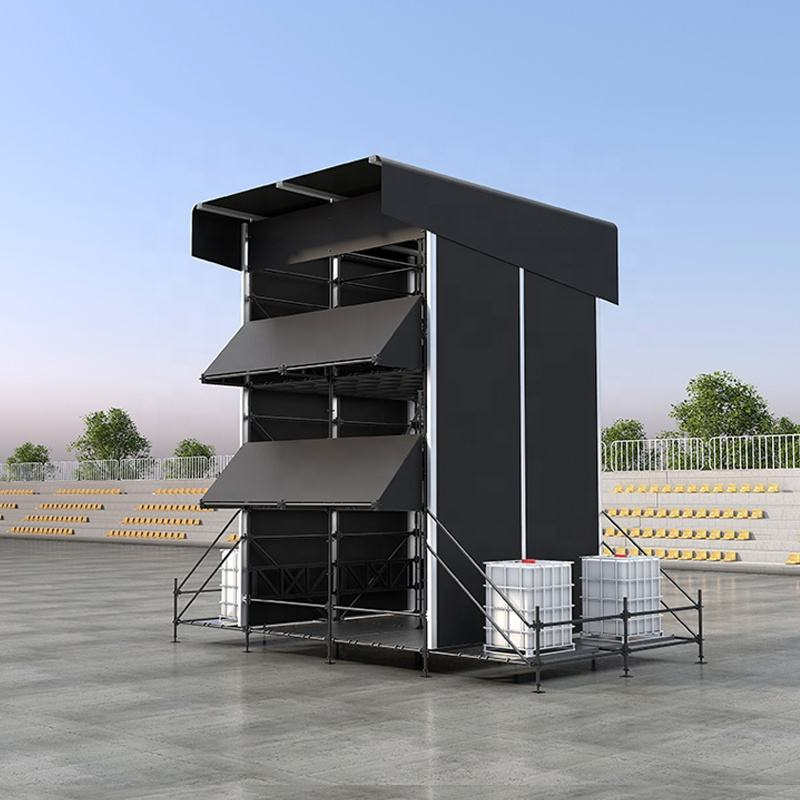

Estructura principal Ringlock FOH de varios niveles

El cuerpo principal de este producto está construido a partir de una estructura modular Ringlock..

En comparación con una cabina FOH simple, esta configuración proporciona una estructura de trabajo vertical de varios niveles , adecuada para funciones de control de eventos donde los operadores requieren una posición más elevada y un espacio de trabajo técnico más organizado.

Según el BOQ suministrado, la estructura principal de Ringlock incluye:

• Principales estándares verticales

• Libros mayores horizontales

• Tirantes diagonales

• Elementos estructurales de una hilera de 2 m.

• Tablones de plataforma

• Componentes de acceso por escalera

Debido a que la torre se basa en componentes modulares Ringlock, se puede transportar, ensamblar, desmontar y reutilizar en diferentes proyectos de eventos.

Para sistemas Ringlock relacionados, consulte nuestro sistema de escenario Ringlock y la plataforma de escenario Ringlock de acero..

Marco de techo de aluminio híbrido

Una de las diferencias clave de este producto FOH es que no es una solución completa para techos únicamente con Ringlock.

En cambio, el techo se forma utilizando un paquete de marco de aluminio dedicado , creando una estructura híbrida Ringlock + aluminio .

El BOQ suministrado incluye:

• Vigas de techo de aluminio – 6,1231 m × 6 piezas

• Postes de lona de aluminio para paredes laterales: 6,0000 m × 9 piezas

• Horquillas de columna de aluminio – 0,5000 m × 9 piezas

• Vigas de cubierta con estabilizadores: 1,5000 m × 9 piezas

Este marco de techo de aluminio funciona junto con el cuerpo de la torre Ringlock para soportar el techo inclinado y el sistema de cerramiento.

Para obtener más productos estructurales de aluminio, los clientes también pueden explorar nuestras gamas de armazones de aluminio y armazones para escenarios .

Configuración de techo inclinado

La forma del tejado es una de las características definitorias de esta torre.

Las dimensiones confirmadas indican:

• Punto alto del techo: 7m

• Punto bajo del techo: 6m

• Altura lateral: 6m

Esto crea un perfil de techo de una sola pendiente , que se diferencia de una plataforma de control plana o de un techo de cabina inclinado pequeño.

La página del producto actual registra solo la geometría. No hace una declaración de ingeniería separada con respecto al rendimiento del drenaje, la gestión del viento o la carga del techo.

Espacio de trabajo FOH cerrado

Esta torre FOH incluye un paquete de cubierta y cerramiento de tela.

Según el BOQ, los componentes textiles suministrados incluyen:

• Lona del techo principal – 48,0000 m² × 1 ud.

• Lona de dosel con estabilizadores: 3,0000 m² × 6 piezas

• Cortina 1 (lateral) – 24.0000m² × 2 piezas

• Cortina 2 (delantera/trasera) – 24,0000m² × 1 ud.

Estos componentes ayudan a crear un área de operación técnica más protegida en comparación con una torre de andamio completamente abierta.

La dirección exacta de apertura, el lado de visualización y la disposición de la cortina se pueden ajustar de acuerdo con el diseño real del FOH.

Componentes de plataforma y acceso

La torre incluye plataformas de trabajo y componentes de acceso para circulación interna y operación.

El BOQ incluye:

• Tablones de plataforma: 0,2780 m × 84 piezas

• Tablón de plataforma abierta, aluminio + madera – 2,0000 m × 2 piezas

• Escaleras de aluminio de alta resistencia – 2 piezas

Estos componentes sugieren una torre de operador de varios niveles donde se requiere acceso interno y continuidad de la plataforma de trabajo.

Esto hace que la estructura sea adecuada para aplicaciones técnicas como:

• control de audio

• control de iluminación

• Control de vídeo

• Mostrar llamadas

• Gestión de eventos

• Coordinación de producción

Para aplicaciones de eventos más amplias, consulte nuestra página de eventos de conciertos .

Estructura Base Auxiliar Inferior

El BOQ también incluye un paquete de estructura de base inferior independiente:

• Estándares verticales de base: 1,0000 m × 6 piezas

• Largueros de base: 2,0000 m × 10 piezas

• Tirantes diagonales de base: 2,8300 m × 12 piezas

• Tablones de base: 2,0000 m × 12 piezas

Esto indica que la torre se suministra no sólo como un cuerpo FOH vertical, sino también con un paquete estructural inferior auxiliar utilizado como parte de la configuración completa del proyecto.

Además, el BOQ incluye:

• Tubo de acero de lastre de 50 × 2 mm + accesorios – 4,0000 m × 2 piezas

Esto debe registrarse como parte del paquete del producto suministrado, pero no debe presentarse como una solución de lastre universal o verificada para todas las instalaciones.

Aplicaciones típicas

Este tipo de torre de control FOH híbrida multinivel es adecuada para:

• Control FOH de concierto

• Torres del operador del festival

• Puestos de control de audio e iluminación.

• Control de vídeo y medios

• Plataformas técnicas de producción.

• Puestos de mando de eventos temporales

• Estructuras de control elevadas para eventos al aire libre

El tamaño de 4 m × 4 m lo hace lo suficientemente compacto para muchos sitios de eventos, mientras que la altura de 7 m proporciona una posición de control elevada en comparación con un simple recinto FOH a nivel del suelo.

peso del embalaje: 2900 kg

Volumen de embalaje: 12cbm

BOQ – Lista de cantidades

Paquete completo de productos

No se trata sólo de una torre de andamio ni de una pequeña estructura de tejado.

El paquete de productos combina:

Estructura de torre Ringlock
+
plataformas de trabajo de varios niveles
+
acceso por escalera
+
marco de techo de aluminio
+
lona de techo
+
cortinas laterales y delanteras/traseras
+
estructura inferior auxiliar
+
componentes de tubos de acero relacionados con el lastre

Es por eso que encaja bien en dragontruss.com como un producto FOH híbrido DragonStage en lugar de ser tratado como un elemento de andamio de un solo material.

Opciones de fabricación personalizadas

La configuración de 4m × 4m × 7m que se muestra aquí es un diseño de proyecto personalizado.

DragonStage puede personalizar:

• Ancho de la torre

• Profundidad de la torre

• Altura total de la torre

• Puntos bajos/altos del techo

• Número de niveles de trabajo

• Configuración de plataforma

• Acceso por escalera o escalera

• Diseño de cortina

• Diseño de cubierta de techo

• Lados abiertos o cerrados

• Estructura base auxiliar

• Aberturas de acceso al equipo

• Posiciones de enrutamiento de cables

Para estructuras de eventos no estándar, consulte nuestro servicio de producción de escenarios personalizados .

¿Qué información se necesita para la cotización?

Para una torre FOH híbrida similar, los clientes deben proporcionar:

• Ancho y profundidad requeridos

• Altura total requerida

• Número de niveles de trabajo

• Capacidad requerida del operador

• Equipo que se colocará en cada nivel.

• Uso interior o exterior

• Requisitos laterales abiertos o cerrados

• Requisitos de cubierta de techo

• Tipo de acceso

• Ubicación de instalación

• Condición del terreno

• Período de uso requerido

• Dibujos existentes o imágenes de referencia.

Si el proyecto es para uso en exteriores, las condiciones del sitio y los requisitos de estabilización específicos del proyecto también deben confirmarse antes de aprobar la configuración final.

Nota técnica importante

Las dimensiones y la BOQ en esta página describen la configuración del producto confirmada proporcionada para esta torre FOH..

No establecen :

• Capacidad de carga de la plataforma de trabajo

• Capacidad de carga del techo

• Resistencia al viento

• Requisito de lastre

• Requisito de anclaje

• factor de seguridad

• Certificación estructural

• Aprobación de ingeniería

• Aprobación de cumplimiento local

El BOQ incluye componentes de tuberías de lastre, pero no se ha proporcionado ningún cálculo de lastre específico del proyecto verificado. Por ese motivo, esta página registra únicamente la configuración del producto y no la convierte en una conclusión de ingeniería universal.

Preguntas frecuentes

¿Cuál es el tamaño de esta torre de control FOH?

La torre mide aproximadamente 4 m de ancho × 4 m de profundidad , con una altura máxima de estructura de aproximadamente 7 m.

¿Es esto una caseta o una torre?

Este producto se describe mejor como una torre de control FOH de varios niveles , porque proporciona un espacio de trabajo elevado de varios niveles en lugar de solo una cabina a nivel del suelo.

¿Qué tipo de techo utiliza?

Utiliza un sistema de techo híbrido inclinado con un punto alto a aproximadamente 7 m y un punto bajo a aproximadamente 6 m.

¿La estructura principal es toda de aluminio?

No. Este es un producto híbrido . El cuerpo estructural principal utiliza componentes Ringlock, mientras que el sistema de techo utiliza componentes de estructura de aluminio.

¿Las cortinas están incluidas?

Sí. Según el BOQ suministrado, la estructura incluye cortinas laterales, paneles de cortina delanteros y traseros y componentes de lona para el techo.

¿Está incluido el acceso?

Sí. El BOQ incluye escaleras de aluminio de alta resistencia y componentes de plataforma abierta para acceder al interior de la estructura.

¿Se puede personalizar el tamaño?

Sí. Se puede personalizar el ancho, la profundidad, la altura, el número de niveles, la geometría del techo, la disposición de las cortinas y el tipo de acceso.

¿Se incluye lastre?

El BOQ incluye dos tubos de acero de lastre de 50×2 mm de 4 m de longitud con accesorios. Sin embargo, aún se debe confirmar el requisito de lastre real de acuerdo con las condiciones de instalación.
