Cómo un compuesto FOH híbrido respalda el sonido, la iluminación, las cámaras, el control del espectáculo y las líneas de visión del público
Observación de ingeniería

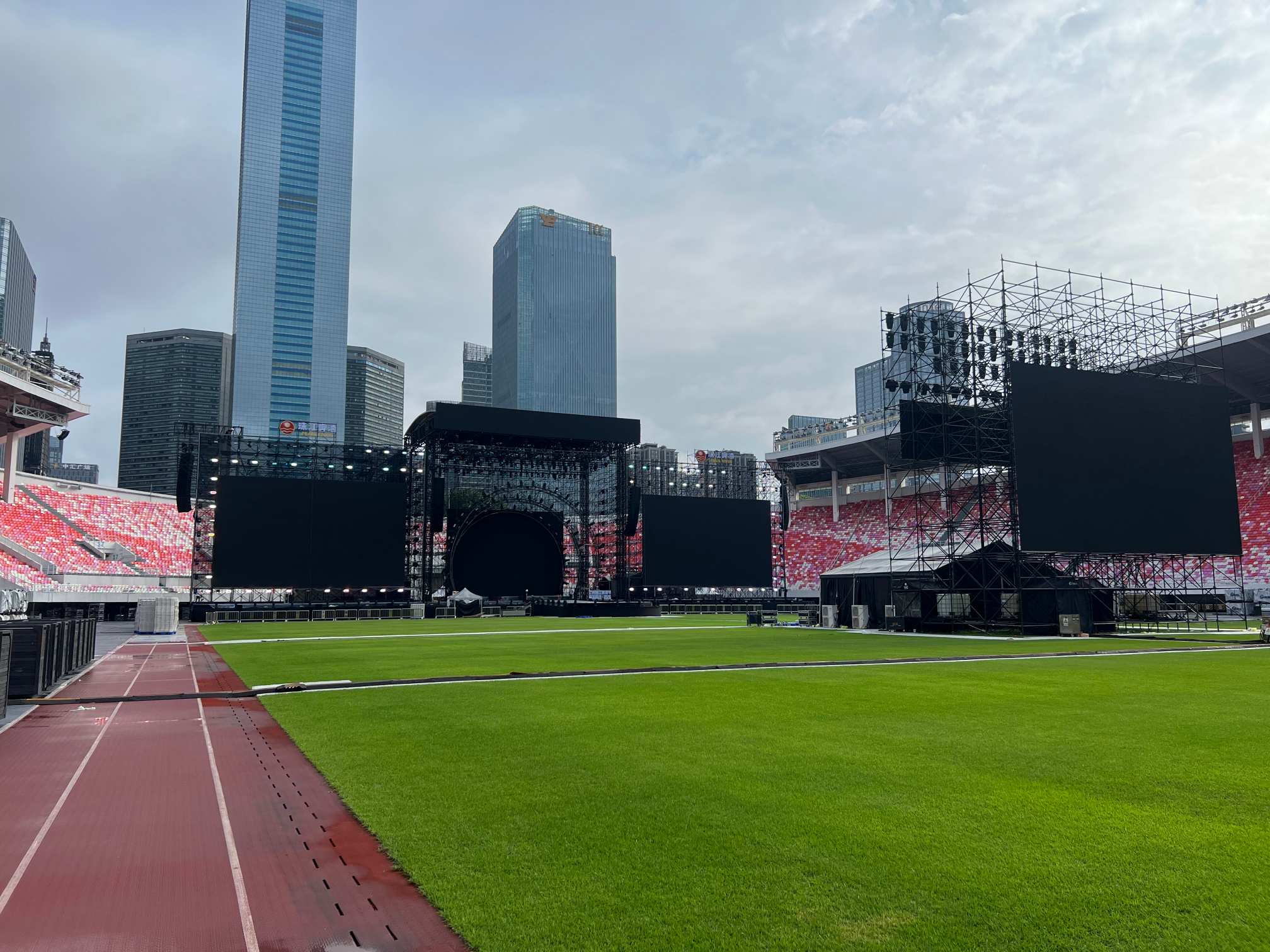

Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, una estructura temporal se destacó tanto por su ubicación como por su escala.
El frente de la sala, comúnmente abreviado como FOH, se ubicó en el área de audiencia central, directamente frente al escenario principal. Sin embargo, no se trataba de un FOH convencional construido íntegramente dentro de una única caseta de andamio.
La instalación observada combinaba varios elementos distintos:
Una tienda de campaña a nivel del suelo de aproximadamente 5 × 5 metros.
Una estructura de andamio Ringlock alta y de varios niveles colocada detrás de la tienda
Una plataforma elevada frente al centro del escenario.
Luminarias montadas en la estructura superior.
Una gran pantalla LED instalada en el lado que mira al público.
Varias tiendas de campaña más pequeñas debajo y alrededor de la estructura Ringlock
Esta disposición sugiere que el FOH no fue diseñado simplemente como una posición de mezcla de audio. Funcionó como un complejo de producción temporal que integra control de sonido, operación de iluminación, dirección del espectáculo, posicionamiento de cámaras, iluminación frontal, compensación de video y áreas de equipos protegidos contra la intemperie.
Este artículo separa las características directamente observables de la interpretación de ingeniería. Las funciones que no pudieron confirmarse a partir de los documentos del proyecto se describen como funciones probables y no como hechos establecidos.
¿Qué es el FOH en un concierto?
FOH originalmente se refiere a la posición de control técnico ubicada frente al escenario y dentro del área de audiencia.
En un concierto básico, puede contener poco más que una consola de mezclas de audio. Sin embargo, en una producción a escala de estadio, el FOH puede albergar varios equipos técnicos y de producción, entre ellos:
Ingenieros de audio de primera línea
Operadores de consolas de iluminación
directores de espectáculos
Personal de control de vídeo
Operadores de comunicación e intercomunicación.
Técnicos en código de tiempo y reproducción.
Personal de cámara
Supervisores técnicos
Por lo tanto, el FOH actúa como interfaz operativa entre la actuación que tiene lugar en el escenario y la experiencia recibida por el público.
En una aplicación moderna de conciertos y eventos , el escenario, el sistema de sonido, el sistema de iluminación, el equipo de vídeo, las cámaras y la red de control del espectáculo deben funcionar como una sola producción coordinada. La FOH es uno de los principales lugares desde donde se observa y controla esta coordinación.
1. El ingeniero de audio debe escuchar lo que escucha la audiencia
La razón más fundamental para posicionar el FOH dentro del área de audiencia es una buena evaluación.
Un ingeniero de audio no puede juzgar con precisión la experiencia de la audiencia desde detrás del escenario o desde un lado del escenario. El sonido cerca de los altavoces es diferente del sonido en el área de escucha principal.
El ingeniero necesita evaluar:
Presión sonora general
claridad vocal
Balanza de instrumentos
Distribución de baja frecuencia
Equilibrio del sistema izquierdo y derecho
Reflexiones desde el lugar
Alineación del sistema principal y del sistema de retardo
Cambios en el sonido a medida que el público llena el estadio.
Una pantalla LED larga y estrecha orientada al artista
Una posición cerca del centro de la zona de audiencia principal proporciona una referencia de escucha más representativa que una ubicación al lado o detrás del escenario.
Esto no significa que cada espectador escuche exactamente lo mismo que escucha el ingeniero. La acústica del estadio varía significativamente según las zonas de asientos. Sin embargo, una ubicación central de FOH brinda al ingeniero un punto de referencia práctico desde el cual se puede controlar y ajustar el sistema principal.
Por lo tanto, la relación entre el escenario principal, el FOH y las torres de altavoces de retransmisión debe entenderse como parte de un diseño de producción completo y no como una colección de estructuras no relacionadas. Este enfoque a nivel de sistema es consistente con la lógica del sistema modular para escenario, armazón y andamio , en la que las estructuras individuales desempeñan diferentes funciones dentro de una instalación temporal coordinada.
2. Los operadores de iluminación necesitan la perspectiva visual del público
El equipo de iluminación también se beneficia de una posición central frente al escenario.
El diseño de iluminación no se evalúa únicamente comprobando si las luminarias se encienden o si el escenario tiene suficiente luz. Los operadores deben ver la composición visual presentada a la audiencia.
Desde el FOH, el equipo de iluminación puede evaluar:
Dirección del haz
equilibrio de color
Relaciones de brillo
Simetría en todo el escenario
Visibilidad del artista
Temporización de señales de iluminación
Efectos en las principales pantallas LED
Iluminación de la pista ampliada.
Interacción entre la iluminación del escenario y la exposición de la cámara.
Una consola de iluminación colocada detrás del escenario proporcionaría una mala respuesta visual. Los operadores pueden ver que el equipo funciona correctamente sin ver si la imagen final del escenario parece equilibrada desde el punto de vista del público.
Por lo tanto, la posición central del FOH permite al diseñador de iluminación evaluar el escenario como una imagen completa.
3. El FOH funciona como un centro de control de espectáculos
En un gran concierto, la actuación se gestiona mediante una comunicación continua entre varios departamentos.
Es posible que el director o la persona que llama al programa deba coordinar:
Entradas de artistas
Reproducción de música
Señales de iluminación
Reproducción de vídeo
Cambio de cámara en vivo
Efectos especiales
Movimiento escénico
Instrucciones de seguridad
Calendario del programa
Respuestas de emergencia
Desde una posición central de FOH, el equipo de producción puede observar tanto el escenario como una parte sustancial del área de audiencia.
Esta relación visual es importante. Un equipo de control no sólo responde a una lista de señales preparada. También debe responder a condiciones reales, incluido el retraso en el movimiento de los artistas, el comportamiento del público, fallos en los equipos o cambios climáticos inesperados.
Por esta razón, el FOH puede entenderse como el cerebro operativo de la producción en vivo. El escenario principal sigue siendo el centro visible del evento, pero el FOH es uno de los lugares donde muchas decisiones técnicas se convierten en acciones coordinadas.
La planificación de estas funciones interdependientes forma parte de una solución de ingeniería más amplia , porque antes de comenzar la instalación se deben considerar el diseño estructural, los requisitos de equipo, el acceso del operador y los sistemas de comunicación.
4. Este proyecto utilizó un FOH híbrido en lugar de una caseta de andamio convencional
Una de las características más distintivas de este proyecto fue la separación entre la carpa de control a nivel del suelo y la alta estructura Ringlock.
En muchos conciertos, el FOH se construye como un andamio. Las consolas de control, los técnicos, el techo, la plataforma superior y las áreas de equipos están integrados en una estructura temporal.
La disposición observada en este evento fue diferente.
Se colocó una tienda de campaña que medía aproximadamente 5 × 5 metros frente a la alta torre Ringlock en lugar de estar encerrada dentro de ella. Las dos estructuras parecían formar un compuesto FOH conectado mientras realizaban diferentes funciones.
La tienda a nivel del suelo
La tienda delantera probablemente proporcionaba un entorno más adecuado para operar equipos técnicos sensibles.
Las posibles ventajas incluyen:
Protección directa contra la intemperie
Exposición reducida a la luz solar.
Control de temperatura más fácil
Mejor protección contra la lluvia impulsada por el viento
Un ambiente de trabajo relativamente cerrado.
Cómodo acceso a nivel del suelo
Instalación más sencilla de consolas de control grandes
Las consolas de audio, iluminación y vídeo requieren condiciones de trabajo estables. Incluso cuando el equipo está diseñado para uso turístico, la exposición continua a la lluvia, la condensación, el calor excesivo o la luz solar directa puede aumentar el riesgo operativo.
Por lo tanto, una tienda de campaña puede proporcionar protección ambiental sin necesidad de encerrar todo el FOH dentro de una gran caseta de andamio.
La torre de producción Ringlock
La alta estructura Ringlock, por el contrario, proporcionó altura, capacidad de plataforma y líneas de visión sin obstáculos.
Sus posibles funciones incluían:
Posiciones elevadas de la cámara
Soporte de iluminación frontal
Observación de producción
Instalación de equipos de comunicación.
Soporte de antena o equipo de señal.
Plataformas de trabajo técnicas adicionales
La distinción es importante:
La carpa proporcionó un entorno operativo, mientras que la estructura Ringlock proporcionó elevación y capacidad estructural.
Esta disposición híbrida demuestra cómo las estructuras temporales se pueden combinar según su función en lugar de forzar cada requisito técnico en una forma de edificio convencional.
5. ¿Por qué se colocó la torre Ringlock detrás de la carpa FOH?
Colocar la alta estructura Ringlock detrás de la carpa a nivel del suelo preservó la relación directa entre los operadores de la consola y el escenario.
Si la torre hubiera estado situada delante de la tienda de control, sus columnas, tirantes, plataformas y equipos instalados podrían haber interferido con la visión de los operadores.
Por tanto, la secuencia observada era lógica:
Escenario principal → carpa de control a nivel del suelo → torre de producción elevada Ringlock → audiencia detrás del FOH
Esta disposición permitió a los operadores a nivel del suelo mantener una vista relativamente directa de la actuación, mientras que la estructura superior proporcionaba posiciones de producción elevadas.
También separó dos entornos de trabajo:
Operaciones basadas en consola a nivel del suelo
Funciones de cámara, iluminación y observación en altura.
Aunque las funciones individuales deberían ser confirmadas mediante la documentación del proyecto, la disposición física respalda firmemente esta interpretación.

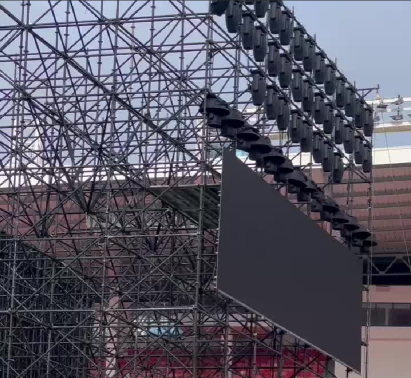

6. La plataforma superior probablemente sirvió como posición de la cámara frontal
La plataforma más alta miraba hacia el escenario desde una ubicación central y elevada.
Según su orientación, esta posición era consistente con una plataforma principal de cámara frontal.
Una posición de cámara central puede proporcionar:
Una vista simétrica del escenario principal.
Planos amplios de la producción completa.
Vistas directas a lo largo de la línea central.
Cobertura clara de la pista ampliada.
Tomas de composición del público y del escenario.
Imágenes estables para contenido en vivo en pantalla LED
Material de referencia para la grabación del programa.
Para conciertos que utilizan grandes pantallas LED, las posiciones de la cámara no sólo se utilizan para grabar. Son parte de la experiencia de la audiencia en vivo.
Los espectadores alejados del escenario a menudo dependen de las imágenes de las cámaras en tiempo real para ver a los artistas con claridad. Por lo tanto, el sistema de cámaras se convierte en parte del sistema de distribución visual del evento, de la misma manera que las torres de altavoces de retransmisión amplían la cobertura de audio.
Una posición central alta es particularmente útil para capturar a los artistas caminando hacia una pista saliente. Las cámaras laterales pueden proporcionar ángulos dramáticos, pero una cámara ubicada en el centro ofrece una vista frontal más equilibrada del escenario y la pista.
7. La estructura superior también admitía iluminación frontal
Los accesorios de iluminación estaban visiblemente montados en la estructura superior de Ringlock.
Su posición sugiere que la torre también contribuyó a la iluminación frontal, particularmente para el escenario y su pista extendida.
La mayoría de los accesorios de iluminación de escenario están instalados:
encima del escenario
Detrás de los artistas
A los lados del escenario
En alas de iluminación
En cerchas aéreas
Estas posiciones crean profundidad, color, efectos de haz y retroiluminación. Sin embargo, no siempre proporcionan suficiente iluminación frontal para los rostros de los artistas.
Esto se vuelve especialmente importante cuando los artistas caminan sobre una plataforma extendida que se proyecta hacia el área de la audiencia.
Una vez que el artista va más allá del techo principal y la rejilla de iluminación superior, los ángulos de iluminación disponibles cambian. Los accesorios colocados en la torre FOH pueden iluminar al artista desde el frente y ayudar a mantener la continuidad visual entre el escenario principal y la pista extendida.
La iluminación frontal del área FOH puede admitir:
Visibilidad facial
exposición de la cámara
Tonos de piel naturales
Iluminación de pista
Brillo frontal equilibrado
Sombras faciales reducidas
Imágenes de pantalla en vivo más claras
Esto ilustra un principio importante: la torre FOH no era necesariamente sólo un lugar para personas. También podría funcionar como una estructura de soporte de equipos dentro del diseño de iluminación general.
Cualquier instalación de este tipo debe considerar el peso del dispositivo, los puntos de montaje, la carga de la plataforma, los efectos dinámicos, el acceso y los accesorios de seguridad secundarios. Estas consideraciones se relacionan directamente con el análisis de carga para sistemas de escenario modulares , incluso cuando la estructura de soporte es un andamio Ringlock en lugar de una plataforma de escenario convencional.
8. La pantalla LED orientada al escenario funcionó como una pantalla de aviso para el artista

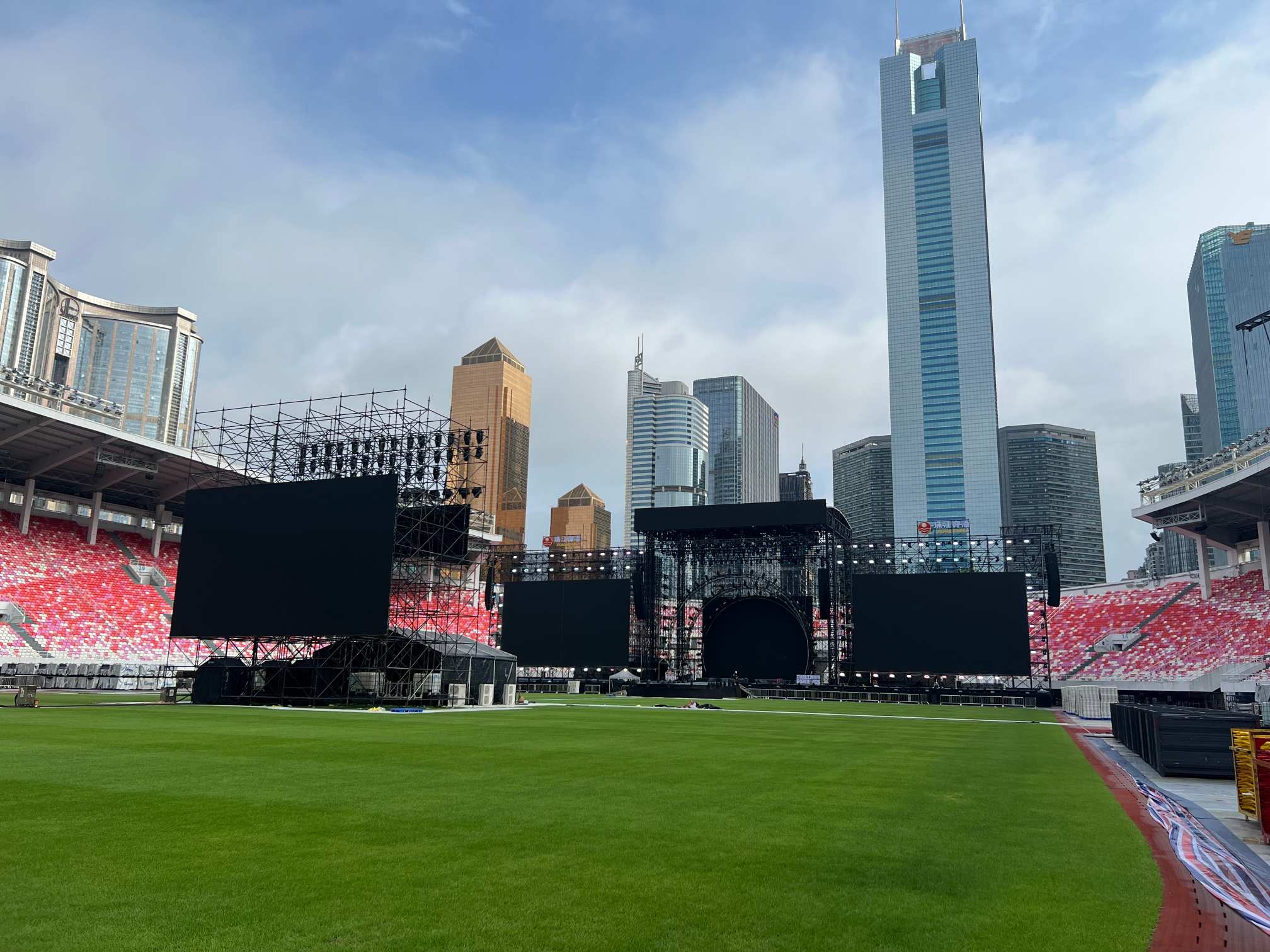

Otra característica importante fue una pantalla LED larga y estrecha instalada en el costado de la estructura FOH frente al escenario principal.
A diferencia de la gran pantalla LED montada en el lado de la torre Ringlock que mira hacia el público, esta pantalla no estaba destinada a los espectadores. Su orientación, formato alargado y línea de visión directa hacia el escenario indican que funcionó como una pantalla de indicaciones para el intérprete, comúnmente conocida como pantalla de letras o monitor de confianza.
Durante un gran concierto, es posible que los artistas deban seguir más que la letra de una canción. Una pantalla de aviso puede presentar información como:
Lírica
Títulos de canciones
Orden de ejecución
Señales de habla
Recordatorios de tiempo
Presentaciones de invitados
Transiciones de programa
Instrucciones de emergencia o de producción.
Colocar la pantalla en la estructura FOH proporciona varias ventajas prácticas.
Primero, el FOH está ubicado directamente frente al escenario y cerca de la línea central del lugar. Esto permite a los artistas mirar hacia adelante en lugar de girar hacia un monitor lateral del escenario.
En segundo lugar, la distancia entre el FOH y el escenario permite que la pantalla sea lo suficientemente grande para que los artistas puedan leer mientras permanecen fuera del escenario principal.
En tercer lugar, debido a que el FOH ya recibe señales de programas, enlaces de comunicación y potencia técnica, la integración de una pantalla de avisos en el mismo complejo de producción puede simplificar la distribución de señales y la coordinación operativa.
El largo formato horizontal también es coherente con su probable propósito. Un monitor de confianza no necesita reproducir una imagen completa del escenario. Principalmente necesita mostrar varias líneas de texto claro y de alto contraste que pueda leerse rápidamente desde una larga distancia.
Para los artistas que utilizan la pista extendida, la pantalla ubicada en el centro puede permanecer visible incluso después de que se alejan del escenario principal. Esto hace que la ubicación FOH sea particularmente adecuada para un sistema rápido que sirva tanto al área de actuación principal como a la pasarela saliente.
Al igual que con otras funciones del equipo observadas, la confirmación requeriría acceso a los documentos del sistema de producción. Sin embargo, la orientación, las proporciones y la posición de la pantalla son fuertemente consistentes con una pantalla de indicaciones orientada al artista.
9. Un FOH grande crea un grave problema en la línea de visión de la audiencia
La posición central que hace que el FOH sea técnicamente valioso también puede resultar perjudicial para los espectadores.
Una pequeña cabina de control puede bloquear sólo una porción limitada del área de visualización. Sin embargo, una alta torre Ringlock de varios niveles puede obstruir el escenario para un grupo mucho más grande de espectadores detrás de ella.
La obstrucción puede deberse a:
Estándares verticales
Tirantes diagonales
Plataformas de trabajo
Estructuras de techo
Luminarias instaladas
Equipo de cámara
Personal
Materiales de protección contra la intemperie
Rutas de cable
En este proyecto, el recinto FOH se había vuelto lo suficientemente grande como para afectar la vista directa del escenario desde el área de audiencia central detrás de él.
Esto crea un conflicto de diseño:
El equipo de producción necesita una posición técnica central, pero el público también necesita una conexión visual ininterrumpida con el escenario.
El lugar no se puede simplemente mover hacia un lado, porque eso comprometería el juicio acústico, la simetría de la cámara y la perspectiva de visión de los operadores.
Por lo tanto, la solución debe reducir las consecuencias de la obstrucción en lugar de eliminar el FOH en sí.
10. La pantalla LED orientada al público proporcionó compensación visual
Se instaló una gran pantalla LED en el costado de la torre Ringlock de espaldas al escenario y hacia los espectadores detrás del FOH.
Esta fue una de las respuestas más claras al problema de la línea de visión.
La pantalla no pudo eliminar la obstrucción física. Sin embargo, podría restaurar el acceso a contenido visual en vivo para la audiencia afectada.
Sus posibles funciones incluían:
Visualización de imágenes de cámara en vivo de artistas
Mostrando primeros planos del escenario
Reproducción de contenido de vídeo del programa
Mantener el compromiso visual detrás del FOH
Reducir el efecto negativo de la vista del escenario bloqueada
Apoyar a los espectadores que no podían ver directamente la pista ampliada.
Esto puede describirse como compensación visual..
La pantalla no hizo transparente el FOH. En cambio, transformó el lado de la obstrucción que mira hacia el público en una superficie de visualización adicional.
Esto conduce a un principio más amplio de planificación de eventos:
Cuanto más grande se vuelve el FOH, más debe ser tratado no sólo como una instalación técnica sino también como un objeto dentro de la línea de visión del público.
Un gran FOH cambia el diseño del lugar. Por lo tanto, se deben tener en cuenta sus dimensiones, altura y posición durante la planificación de la audiencia, la planificación de las cámaras y la distribución de la pantalla.
El proyecto demuestra cómo se puede utilizar la infraestructura de vídeo temporal para equilibrar las necesidades técnicas de producción con la experiencia de la audiencia.
11. ¿Por qué se instalaron varias carpas pequeñas debajo de la estructura Ringlock?
Se colocaron varias tiendas de campaña más pequeñas debajo y alrededor de la torre Ringlock.
Por su tamaño, ubicación y equipamiento circundante, estas carpas parecían ser áreas de protección técnica más que instalaciones para el público.
El evento fue construido durante la temporada de lluvias del verano en Guangzhou. En estas condiciones, los equipos de distribución de energía, los sistemas de señales y los dispositivos de control electrónico requieren protección contra:
Precipitación directa
Lluvia impulsada por el viento
Salpicaduras de tierra
Condensación
Humedad persistente
Conexiones de cables de entrada de agua.
Acumulación de agua alrededor de las bases de los equipos.
Los posibles equipos alojados dentro de estas áreas protegidas incluían:
Gabinetes de distribución de energía
Equipos de control de iluminación.
Equipo de procesamiento de video
Dispositivos de red
Unidades de distribución de señal
Equipo de comunicación
Puntos de conexión de cables
Dispositivos eléctricos de respaldo
La propia torre Ringlock proporcionó altura estructural y capacidad de plataforma, pero no proporcionó automáticamente un entorno totalmente impermeable.
Las estructuras de los andamios contienen lados abiertos, juntas, espacios entre plataformas y múltiples rutas verticales a través de las cuales puede viajar el agua. Incluso cuando se instala un techo sobre la estructura, el equipo a nivel del suelo puede permanecer expuesto a la lluvia impulsada por el viento o al escurrimiento de agua.
Por lo tanto, las tiendas más pequeñas ofrecían protección ambiental localizada cerca del equipo.
Esto crea una clara división funcional:
Requisito de ingeniería
Solución observada
Control central de sonido y espectáculo.
FOH posicionado en el área de audiencia.
Entorno de consola protegido
Tienda de campaña a nivel del suelo de aproximadamente 5 × 5 m
Cámara elevada y posición de observación.
Torre Ringlock de varios niveles
Iluminación frontal para escenario y pista.
Accesorios montados en la estructura superior.
Compensación por vistas de audiencia bloqueadas
Gran pantalla LED orientada al público
Protección de equipos eléctricos y de control.
Varias tiendas pequeñas debajo de la torre.
Letras, tiempos y señales de interpretación.
Pantalla de aviso LED larga orientada al escenario
El diseño no se basó en una estructura para resolver todos los problemas. En cambio, se combinaron diferentes sistemas temporales según sus puntos fuertes.
12. La protección contra la intemperie es más que instalar un techo
Un malentendido común en la construcción para eventos temporales es que instalar un techo sobre el equipo es suficiente para que el área sea resistente a la intemperie.
En realidad, la protección contra la lluvia debe considerar todo el recorrido del agua.
Las preguntas incluyen:
¿Puede el viento arrastrar la lluvia por los lados?
¿Dónde se descarga el escurrimiento del techo?
¿Se puede acumular agua debajo del equipo?
¿Los cables entran desde arriba?
¿Están los conectores elevados del suelo?
¿Hay drenaje disponible?
¿Se puede formar condensación dentro de espacios cerrados?
¿Pueden los técnicos acceder a los equipos de forma segura durante la lluvia?
¿Los armarios de distribución son adecuados para el medio ambiente?
Las tiendas de campaña para equipos pequeños pueden parecer visualmente secundarias, pero pueden desempeñar una importante función de control de riesgos.
La protección de los equipos eléctricos también debe seguir siendo compatible con la ventilación, el acceso a los cables y el funcionamiento de emergencia. Cerrar completamente los equipos que producen calor sin considerar el flujo de aire podría presentar otro peligro.
Por lo tanto, la protección contra la intemperie es un equilibrio de ingeniería más que una simple operación de cobertura. Debe integrarse con las normas de seguridad y restricciones de ingeniería más amplias que rigen las instalaciones temporales para eventos.
13. El posicionamiento FOH es un equilibrio, no un punto perfecto
No existe una ubicación universal que sea ideal para cada FOH.
Si está colocado demasiado cerca del escenario:
Los niveles de sonido pueden no ser representativos
El ingeniero puede escuchar energía directa excesiva proveniente de los conjuntos principales.
El campo visual puede ser demasiado estrecho.
El encuadre de la cámara puede volverse menos útil
Si está demasiado lejos:
La posición de escucha puede estar dominada por altavoces de retardo.
Las distancias de comunicación y cable aumentan
Los detalles del escenario se vuelven más difíciles de observar.
Los ángulos de iluminación frontal pueden volverse demasiado pequeños
Si está colocado a un lado:
El juicio estéreo se vuelve menos preciso
La composición visual se vuelve asimétrica.
El ángulo de la cámara principal puede verse comprometido
La evaluación de la iluminación ya no refleja la vista central de la audiencia
La posición final debe equilibrar:
Referencia acústica
Visibilidad del escenario
Requisitos de la cámara
Ángulos de iluminación
Capacidad de audiencia
Circulación de emergencia
Enrutamiento de cables
Ubicaciones de los altavoces de retransmisión
Obstrucción de la línea de visión
Huella estructural
Esto explica por qué la planificación FOH no puede separarse del diseño general del recinto. Pertenece al mismo proceso de decisión que la ubicación del escenario, la zonificación del público, el posicionamiento de la torre de relevo y el acceso de emergencia.
14. El FOH es un edificio temporal diseñado para la precisión
Aunque el FOH puede existir sólo por unos pocos días, debe soportar operaciones técnicas precisas y continuas.
Es posible que su diseño deba proporcionar:
Plataformas de trabajo estables y niveladas.
Escaleras o vías de acceso seguras
Barandillas
Protección contra el clima
Capacidad de carga del equipo
Gestión de cables
Soporte para luminarias
Estabilidad de la cámara
Distribución de energía
Enlaces de comunicación
Acceso de emergencia
Separación segura del público
Por lo tanto, el FOH debería tratarse como un edificio técnico temporal y no como una colección informal de consolas y andamios.
Su método de construcción debe considerar no sólo si la estructura puede sostenerse, sino también si los técnicos pueden trabajar en su interior de manera segura y eficiente durante muchas horas.
Las estructuras temporales logran esto mediante el uso coordinado de sistemas de conexión, plataformas, tirantes, bases, techos y componentes de acceso. La relación de ingeniería entre estas piezas se explica con más detalle en Sistema de conexión y materiales..
Más que una cabina de mezclas
Para muchos espectadores, el FOH es simplemente una gran estructura temporal que bloquea parte del área central de audiencia.
Desde una perspectiva de ingeniería, es mucho más.
Proporciona una ubicación donde el equipo de producción puede escuchar lo que la audiencia escucha, ver lo que la audiencia ve y coordinar el sonido, la iluminación, las cámaras, el video y la sincronización del espectáculo desde una posición operativa compartida.
El FOH observado en el Festival de Música Guangzhou Pearl Beer Festival 2026 fue particularmente notable porque no se construyó como una casa de un solo andamio convencional.
En cambio, combinó:
Una tienda de control protegida a nivel del suelo
Una alta torre de producción Ringlock
Una probable plataforma de cámara central
Posiciones de iluminación frontal
Una pantalla LED orientada al público
Varias tiendas de protección contra la lluvia para equipos técnicos
Una pantalla LED orientada al escenario para artistas
Esta configuración revela las ventajas y desventajas de ingeniería detrás de un concierto en un estadio moderno.
El equipo técnico necesita una posición central, pero esa posición puede entorpecer al público. Las plataformas altas mejoran las funciones de cámara e iluminación, pero el equipo técnico expuesto aún requiere protección ambiental local. Un centro de producción más grande puede admitir más funciones, pero también debe convertirse en parte de la línea de visión de la audiencia y de la estrategia de distribución de videos.
Por lo tanto, el FOH no se coloca simplemente en el medio de la audiencia porque el ingeniero de audio necesita un buen punto de escucha.
Está ubicado allí porque la producción en vivo moderna requiere una ubicación central donde el juicio acústico, la observación visual, la dirección del espectáculo y la coordinación técnica puedan operar juntos.
En este proyecto, ese requisito produjo un compuesto FOH híbrido que equilibraba la capacidad de producción, la protección contra el clima y la experiencia de la audiencia dentro de un diseño de evento temporal.
A completo profesional evento sonido paquete combinatorio 16 dual-12-pulgada pasivo línea formación altavoces, 10 dual-18-pulgada subwoofers, 6 escenario monitores, dedicado Clase-D fuerza amplificadores, dual 4-en/8-afuera DSP procesadores, fuerza gestión, inalámbrico micrófonos, aparejo marcos, vuelo casos, amplificador bastidores y cableado.
Este sistema es diseñado para conciertos, vivir actuaciones, festivales, turismo producciones y otro profesional evento sonido aplicaciones dónde el cliente necesidades a coordinado Pensilvania paquete bastante que individual altavoces.
El sistema de armazón de techo curvo de aluminio DragonStage de 15 × 10 × 8 m es una estructura de techo modular para escenarios de conciertos que presenta un marco de armazón superior curvo, cuatro torres de soporte principales y dos torres laterales adicionales.
El sistema utiliza Armazón de espita de aluminio CS389×389mm y CS289×289mm, conjuntos de bloques de camisa, polipastos manuales BA05, bases de torre, estabilizadores y una cubierta de techo de PVC. Las alas laterales amplían la configuración para disposiciones adicionales de producción de eventos, sujetas al diseño final del equipo y a los requisitos de carga verificados.
Diseñado para conciertos, festivales de música, producciones en gira y escenarios de entretenimiento temporales, este sistema se puede suministrar con plataformas y accesorios de escenario modulares a juego.
Aluminio personalizado con forma de estrella para decoración de bodas, diseño artístico
Pentagrama, estrella de cinco puntas
El armazón de aluminio con forma de estrella de cinco puntas personalizado DragonStage es una estructura decorativa para eventos diseñada para telones de fondo de bodas, escenarios, áreas fotográficas, decoración de exposiciones e instalaciones para eventos artísticos.
Con una distintiva forma de estrella estilo pentagrama, el producto está disponible en 2,5×2,63m, 3×3,15m y 4×3,8m configuraciones, con seleccionados Opciones de sección de armadura de 200 mm y 300 mm.
La geometría de estrella personalizada proporciona una alternativa a las estructuras de truss para eventos convencionales cuadradas, rectangulares o circulares.
El sistema de pórtico con armazón de pernos DragonStage de 9x6 m es una estructura modular de soporte para eventos que cuenta con dos torres de armazón verticales, una viga de armazón horizontal conectada con pernos, conjuntos de cabeza de torre, placas de base y refuerzos de estabilizadores diagonales.
Con una dimensión horizontal nominal de 9 m (29,5 pies) y una altura de 6 m (19,7 pies), esta estructura de marco abierto está diseñada para iluminación de eventos, producción de escenarios, marcos de telón de fondo y aplicaciones de pórtico temporales. Las especificaciones finales de la armadura, las disposiciones de soporte y las cargas de los equipos se confirman de acuerdo con los requisitos del proyecto.
Adaptador de panel de marco de pantalla LED con barra de armadura de aluminio para paneles con pernos con abrazadera para instalación en techo o suelo de tubo de 50 mm
El soporte de placa de conexión universal permite montar casi cualquier tipo de panel LED de forma rápida y sencilla como instalación en el suelo o en el techo.
El sistema de armadura de techo para escenario de concierto grande DragonStage de 36x18x12 m es una estructura modular para eventos de gran formato que presenta un sistema de soporte de armadura de múltiples torres, un marco de armadura elevado y una plataforma de escenario modular con barandillas y acceso a escaleras.
Con dimensiones nominales de 36 m de ancho × 18 m de profundidad × 12 m de alto (120 pies × 60 pies × 40 pies), esta configuración está destinada a grandes conciertos, festivales de música, presentaciones en vivo y producciones de entretenimiento temporales que requieren un área de escenario extensa y un marco estructural elevado.
El escenario modular para eventos DragonStage de 6,72 x 4,89 m combina una plataforma de escenario roja de 0,6 m de altura con un pórtico de estructura tipo caja trasera de 7,7 m de ancho y 4,4 m de altura. La configuración abierta proporciona un área de actuación elevada y un marco de celosía superior separado para aplicaciones de producción y telón de fondo de eventos. Apto para conciertos, actuaciones escolares, ceremonias y eventos en interiores, con accesorios finales y requisitos de rigging confirmados según proyecto.
La tribuna Ringlock DragonStage de 25x10 m es un gran sistema modular de asientos para espectadores diseñado para eventos deportivos temporales, competiciones escolares, festivales, actuaciones públicas y otras reuniones de público. La configuración ilustrada, que mide 25 m de ancho x 10 m de profundidad, presenta asientos escalonados, dos pasillos de acceso y barandillas de tres lados. La altura principal especificada es de 2,5 m, con una altura total de 3,5 m. El sistema modular Ringlock se puede configurar según la disposición de los asientos requerida, la disposición del acceso y las condiciones del proyecto.
Esta es una tira de apilamiento de madera contrachapada para una armadura de 290 mm en el escenario
También podemos producir rieles de apilamiento de productos personalizados para otros tamaños de armadura de iluminación, si puede proporcionar dibujo de sección.
Armazón de iluminación con marco en U Marco de iluminación con marco en U de aluminio
Sistema de aparejo de armadura U Torm con marco en U modular flexible que ilumina secciones de rejilla rápidas para iluminación de accesorios colgantes
Una abrazadera ajustable de hierro de alta resistencia diseñada específicamente para su uso en carpas de luz clara que utilizan vigas estilo kader de aluminio ranuradas. Dispone de puntos de montaje roscados M10, M12 y M14.
Caja cuadrada con espiga recta de aleación de aluminio, braguero F34 de 290mm, 0,5 m, 1m, 1,5m, 2m, 2,5m, 3m/1,64 pies, 3,28 pies, 4,92 pies, 6,56 pies, 8,2 pies, 9,84 pies
tubo principal 50x2mm
Nuestro profesional Armazón cuadrado con espiga de aleación de aluminio es el estándar de la industria para aparejos de alto rendimiento. Diseñado con un robusto lógica del sistema modular, esta solución versátil es perfecta para escenarios de conciertos y eventos. Ofrece una estabilidad de carga excepcional y un acabado elegante para soportar iluminación profesional y pantallas LED.
Sección:Cuadrado200x200mm tubo inclinado: 12x2.0mm Tubo principal: 30x2,0 mm Longitud: 0,5/1/2/2,5 m Tirantes: 20x2,0 mm
Esta prima Armazón de caja de espiga de aluminio de 200x200 mm Ofrece una solución estructural compacta pero increíblemente fuerte. Ideal para exposiciones y ferias comerciales, su sistema de conexión cónica de alta precisión garantiza un montaje rápido. Es la elección profesional perfecta para crear sofisticados armazón de iluminación rejillas en cualquier escenario de conciertos y eventos ambiente.
Armazón de iluminación de aluminio con espiga cuadrada de 50x3 mm y 290 mm para eventos 0,5 m 1 m 1,5 m 2 m 2,5 m 3 m/1,64 pies 3,28 pies 4,92 pies 6,56 pies 8,2 pies 9,84 pies
Nuestro Armazón de espita cuadrada de aluminio de 290 mm con tubo principal de 50x3 mm es una solución resistente para montaje profesional. Utilizando un lógica del sistema modular, esta serie versátil es ideal para escenarios de conciertos y eventos, que ofrece una estabilidad de carga excepcional y un montaje rápido para cualquier entorno de producción.
Dragonstage Aluminio Spigot 520x520mm Caja cuadrada 6 vías Conector de cubo de armadura de esquina
El conector de cubo de armadura de esquina de 6 vías de caja cuadrada de 520 x 520 mm con espiga de aluminio Dragonstage es un dispositivo para construir estructuras grandes y resistentes que sean resistentes y livianas. Este dispositivo está hecho de aluminio, que es duradero y liviano. El producto tiene un tamaño de 520x520 mm y se puede utilizar para construir estructuras de 6 maneras diferentes. También viene con dos piezas de tornillos de aluminio para el montaje de la estructura. El dispositivo es capaz de soportar alta presión, por lo que es perfecto para objetos pesados.
Dragonstage-espita de aluminio, 400x400mm/389x389mm, caja cuadrada, conector de cubo de armadura de esquina de 6 vías
Esta caja se puede utilizar para crear una estructura estable para su exhibición o fiesta. Puede utilizar este cuadro para crear un cubo de armadura de esquina. Se puede utilizar para exposiciones, comercios minoristas y exhibiciones para fiestas. La caja tiene una apertura cuadrada de 400x400mm o 389x389mm. La caja tiene seis formas de conectarse.
Dragonstage-espita de aluminio, 300x300mm/289x289mm, caja cuadrada, conector de cubo de armadura de esquina de 6 vías
Conector de cubo de armadura de esquina de 6 vías con caja cuadrada de 300x300 mm / 289 x 289 mm con espiga de aluminio Dragonstage es una espiga de aluminio con una caja cuadrada de 300x300 mm con conector de cubo de armadura de esquina de 6 vías. Esta llave de aluminio es perfecta para colgar luces, aire acondicionado y otras cosas. Las dimensiones de la espita son una caja cuadrada de 300x300 mm con un conector de cubo de armadura de esquina de 6 vías.
Placa base de aluminio con espiga de aluminio con asas de 300 mm, 400 mm, 500 mm, 600 mm y 800 mm con clips medio cónicos y pasadores.
El Placa base de armazón con espiga de aluminio DragonStage con asas está disponible en cinco tamaños cuadrados desde 300×300 mm a 800×800 mm, todo usando un Placa de aluminio de 8 mm de espesor.. Cada configuración se puede suministrar con conectores semicónicos, clavijas de conector y clips en R compatibles para la instalación de armazones con espiga. Las asas integradas hacen que las placas sean más prácticas de transportar y colocar durante el montaje y desmontaje repetidos de eventos.
Esta es una placa base de 100x100x3mm para truss mini f14, con 4 medios conectores y clips de clavijas.
La placa base cuadrada DragonStage F14 Mini Truss es una placa base compacta de 100 × 100 × 3 mm que se suministra con 4 conectores semicónicos, clavijas de conector y clips en R para sistemas de mini truss F14 compatibles. Está diseñado como un pequeño accesorio de montaje y conexión para aplicaciones de exhibición, exhibición, DJ, decorativas y de mini-truss liviano.
Sección:Cuadrado400x500mm Tubo inclinado: 25x2,0 mm Tubo principal: 50x3,0mm Tirantes: 50x2,0 mm Material: Aluminio 6061-T6
Nuestro 500x400mm de alta resistencia armazón de iluminación está diseñado con una aleación de aluminio de primera calidad para un rendimiento de carga superior. Ideal para configuraciones de música y audio, este duradero sistema de conexión por tornillo garantiza estabilidad para entornos escénicos profesionales. Construido para cumplir con rigurosos normas de seguridad, proporciona una base confiable para la producción de cualquier evento.
Sección:Cuadrado500x500mm Tubo inclinado: 25x2,0 mm Tubo principal: 50x3,0mm Tirantes: 50x2,0 mm Material: Aluminio 6061-T6 Este resistente 500x500 mm cercha cuadrada de aluminio con perno es la base definitiva para escenarios de conciertos al aire libre y eventos a gran escala. Diseñado para máxima estabilidad estructural, este armadura de aluminio El sistema proporciona la alta capacidad de carga necesaria para soportar equipos de iluminación masivos y conjuntos de audio pesados de forma segura en cualquier entorno.
Sección:Cuadrado400x400mm Tubo inclinado: 25x2,0 mm Tubo principal: 50x3,0mm Tirantes: 50x2,0 mm Material: Aluminio 6061-T6
Este versátil 400x400mm braguero de iluminación de tornillo de techo de aluminio es el estándar de la industria para montaje de escenarios de mediano a pesado. Diseñado para una durabilidad excepcional, este alto rendimiento armadura de aluminio El sistema admite equipos pesados de iluminación y audio con facilidad. Es la base perfecta para construir de forma segura y profesional. sistemas de escenario modulares para cualquier evento.
El escenario para eventos al aire libre ajustable DragonStage de 4,88 x 2,44 m es un escenario compacto Plataforma temporal de 16x8 pies con dos escaleras de acceso y una altura ajustable de 0,6 a 1,0 m. Está diseñado para eventos comunitarios, ceremonias, presentaciones escolares, actividades de la iglesia, espectáculos de DJ, presentaciones y otras aplicaciones temporales en interiores o exteriores donde se requiere un escenario de tamaño mediano con acceso flexible.
Altura cuadrada portátil de aluminio de la etapa los 8.54x6.1m los 28x20ft del parque: los 0.8-1m
El escenario para eventos comunitarios y parques de aluminio DragonStage de 8,54 x 6,1 m es un Plataforma modular con soporte de 28x20 pies construido a partir de 35 plataformas de escenario estándar de 4x4 pies. La configuración completa incluye una plataforma de madera contrachapada antideslizante de 18 mm, soportes ajustables, barandillas de tres lados, una escalera de 4 escalones y un faldón negro para el escenario, lo que la hace adecuada para conciertos comunitarios, eventos en parques, ceremonias, presentaciones públicas, actividades escolares y escenarios temporales al aire libre.
Escenario portátil ajustable personalizado los 4.88x4.88m el 16x16ft del concierto con 1 altura de la escalera los 0.6-1m
El escenario portátil ajustable Concert Custom es el complemento perfecto para cualquier sala de conciertos. El escenario portátil barato, ajustable y personalizado para conciertos es un escenario portátil, liviano y fácil de instalar. Se puede ajustar a la altura del artista y está disponible en dos colores diferentes. El escenario portátil barato, ajustable y personalizado para conciertos está hecho de aluminio liviano y duradero que durará muchos años. Tiene una tapa de aluminio negro con cuatro patas de acero negro. El escenario portátil barato, ajustable y personalizado para conciertos es muy fácil de configurar y muy estable.
Mini sistemas de suelo modulares de aluminio para paneles de escenario, 2,44x2,44m, 8x8ft, altura 0,6-1m con 1 escalera.
El escenario modular de aluminio ajustable DragonStage de 2,44 x 2,44 m es un escenario compacto Plataforma para eventos con soporte de 8x8 pies construido a partir de dos estándares Paneles de escenario con cubierta de madera de 4x8 pies / 1,22x2,44m. Con una altura de acabado ajustable de 0,6-1,0 m, soportes de soporte extensibles, soportes para escenario, bases ajustables y componentes de acceso a escaleras, es adecuado para presentaciones pequeñas, eventos de DJ, ceremonias, actividades de la iglesia, presentaciones y puesta en escena de eventos temporales.
Ensamble un escenario portátil Escenario de aluminio móvil para conciertos al aire libre 2,44x1,22 m 8x4 pies con 1 escalera.
El kit de escenario portátil de aluminio DragonStage de 2,44 x 1,22 m es un compacto Plataforma temporal para eventos de 8x4 pies provista de una escalera de acceso. Diseñado para pequeños conciertos al aire libre, presentaciones de DJ, discursos, ceremonias, promociones y uso temporal en eventos, el escenario modular también se puede combinar con unidades adicionales compatibles de 4x8 pies cuando se requiere una plataforma más grande.
La puerta de enlace con armazón en arco de aluminio DragonStage de 3,8 x 3,4 m es una estructura de entrada curva compacta construida con Armazón de espiga de 290 × 290 mm con Placas base de 300×500 mm. Con dimensiones exteriores totales de aproximadamente 3800 mm de ancho × 3400 mm de alto, está diseñado para entradas de bodas, pasarelas de exposiciones, áreas de alfombra roja, decoración de eventos, zonas para fotografías y otras exhibiciones temporales de eventos.
Armazón de iluminación con marco en U Marco de iluminación con marco en U de aluminio
Sistema de aparejo de armadura U Torm con marco en U modular flexible que ilumina secciones de rejilla rápidas para iluminación de accesorios colgantes
Estructura 3 U + 1 barra superior + base 60x80cm + 4 ruedas + todos los accesorios
Plataforma rodante con estructura en U de armazón de iluminación de acero
Placa base solo para U-Frame 50. Se pueden instalar latas LED y cabezales móviles de forma libre en la habitación. En combinación con las ruedas opcionales, el U-Frame Dolly será un elemento indispensable en escenarios y espectáculos.
U-frame Truss And Dolly, son cerchas U torm personalizadas (660 × 500 × 50 mm) para 4 (4 trusses utorm+ barra superior+ Dolly) y 5 (4 trusses utorm+ barra superior+ Dolly) Robots en color negro.
La plataforma rodante está hecha de placa de aluminio de 1,2x0,6 m, espesor 8 mm y 4 ruedas.
La rampa recta de aluminio para escenario de eventos DragonStage de 5,49 x 1,22 m proporciona una ruta de acceso directo para escenarios de bodas, eventos corporativos, ceremonias, funciones de hotel y otras plataformas temporales. La rampa mide aproximadamente 18 pies de largo × 4 pies de ancho (5,49 × 1,22 m) y utiliza modular 4 × 4 pies / 1,22 × 1,22 m secciones de cubierta con Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados.
El DragónEtapa 3.0x1.22m Compacto Aluminio Escenario Transición Rampa provides a corto, directo acceso ruta entre suelo nivel y temporario evento etapas. Con un en general longitud de aproximadamente 3.0m / 9.84 piesy a ancho de aproximadamente 1.22m / 4 pies, el rampa usos modular aluminio escenario componentes y incluye 1 metro / 3.28 pies alto barandillasen ambos lados.
El DragónEtapa 7.84x1.23m Angosto Derecho Aluminio Escenario Acceso Rampa provides a directo ruta entre suelo nivel y un elevado temporario escenario para artistas intérpretes o ejecutantes, altavoces, técnicos, evento personal, y producción multitud. Es delgado huella medidas aproximadamente 308⅝ × 48⅜ en (7,84 × 1,23 m)y usos modular 4 × 4 pies / 1,22 × 1,22mrampa cubierta sections con 1 metro / 3.28 pies alto barandillasa lo largo de ambos lados.
La rampa de carga de producción de escenario recta de aluminio DragonStage de 10,30 x 1,63 m proporciona una ruta de acceso directo entre el nivel del suelo y los escenarios temporales para eventos. Con un tamaño externo total de aproximadamente 405½ × 64⅛ pulgadas (10,30 × 1,63 m), el sistema utiliza estándar 4 × 4 pies / 1,22 × 1,22 m secciones de cubierta modulares y Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados. Es adecuado para maletas de carretera, equipos audiovisuales, carros de producción, técnicos y acceso general al escenario detrás del escenario.
El DragónEtapa 7.32x3.05m Compacto retroceso Aluminio Escenario Servicio Rampa provides a continuo acceso ruta para AV carros, producción carros, turismo equipo, técnicos, y escenario multitud. Es compacto U-conformado huella medidas aproximadamente 24 × 10 pies (7,32 × 3,05 m)y usos estándar 4 × 4 pies / 1,22 × 1,22mmodular rampa cubiertas con 1 metro / 3.28 pies alto barandillasa lo largo de ambos lados.
La rampa de carga entre bastidores de aluminio en forma de L DragonStage de 7,40 x 8,26 m está diseñada para moverse Flightcases, estuches de iluminación, carros para equipos de audio, cajas de cables, carros de producción y equipos para eventos. entre el nivel del suelo y las etapas temporales. El diseño de 90 grados tiene una superficie total de aproximadamente 291⅜ pulg × 325¼ pulg (7,40 m × 8,26 m) y utiliza estándar 4 × 4 pies / 1,22 × 1,22 m secciones de cubierta modulares con Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados.
La rampa modular de aluminio para escenario de eventos DragonStage de 9,82 x 3,23 m está diseñada para escenarios temporales que requieren una ruta de acceso continua para sillas de ruedas, artistas, personal de eventos, carros y equipos de conciertos con ruedas. El diseño compacto en forma de U mide aproximadamente 386⅝ pulg. × 127¼ pulg. (9,82 m × 3,23 m) y utiliza estándar 4 × 4 pies / 1,22 × 1,22 m secciones de plataforma de rampa modular con Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados.
El DragónEtapa 9.82x8.26m 90-Grado Modular Aluminio Evento Escenario Rampa es diseñado para temporario etapas eso necesidad a continuo acceso ruta para sillas de ruedas, artistas intérpretes o ejecutantes, evento personal, carros, y sobre ruedas concierto equipo. El L-conformado disposición medidas aproximadamente 386⅝ en × 325¼ en (9,82m × 8,26 m)y usos estándar 4 × 4 pies / 1,22 × 1,22mmodular cubierta sections con 1 metro / 3.28 pies alto barandillasa lo largo de ambos lados.
La rampa modular de aluminio para escenario DragonStage de 10,27 x 3,24 m es un sistema de acceso compacto en forma de U para escenarios temporales y plataformas elevadas para eventos. La huella total es de aproximadamente 404⅜ pulgadas × 127½ pulgadas (10,27 m × 3,24 m). Utiliza estándar 4 × 4 pies / 1,22 × 1,22 m Secciones de plataforma de rampa modulares, con dos tramos de rampa paralelos conectados por un aterrizaje giratorio y Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados.
La rampa de escenario modular de aluminio de 90 grados y 9,82 x 10,71 m DragonStage es un sistema de acceso en forma de L diseñado para escenarios temporales y plataformas elevadas para eventos. La huella total es de aproximadamente 386⅝ pulgadas × 421½ pulgadas (9,82 m × 10,71 m). Utiliza estándar 4 × 4 pies / 1,22 × 1,22 m Secciones de plataforma de rampa modulares, con un aterrizaje giratorio de 90 grados y Barandillas de 1 m / 3,28 pies de altura a lo largo de ambos lados
La rampa de escenario modular de aluminio con giro de 90 grados DragonStage es un sistema de acceso en forma de L diseñado para escenarios temporales y plataformas elevadas para eventos. El diseño general mide aproximadamente 482¼ pulg × 421¼ pulg (12,25 m × 10,70 m) y utiliza estándar 4 × 4 pies (1,22 × 1,22 m) Secciones de plataforma de rampa modular. Un rellano giratorio conecta las dos rampas, mientras que Barandillas de 3,28 pies (1,0 m) de altura Se instalan a ambos lados de la vía de acceso.
￥47530
￥47530
Fashan Dragon Stage
No.7, Área Industrial Xiaxi, Heshun, Distrito de Nanhai, Foshan, 528241, Guangdong, China.
