La cabina de control FOH híbrida compacta Ringlock de 2 mx 2 m es una pequeña estructura de control técnico temporal diseñada para aplicaciones de eventos donde solo se requiere un área de trabajo limitada.

El stand principal utiliza una estructura modular Ringlock , mientras que el techo superior incorpora un componente de techo de aluminio para formar un marco en A/perfil a dos aguas.

Las dimensiones confirmadas son:

• Ancho: 2m

• Profundidad: 2m

• Altura lateral/alero: 2m

• Altura de la cumbrera del tejado: 3m

• Altura total máxima: 3m

A diferencia de una torre FOH cerrada más grande, esta configuración sigue siendo compacta y relativamente simple. El BOQ actual incluye el marco estructural, los tablones del piso de trabajo, el marco del techo, la lona del techo y los tubos de acero relacionados con el lastre, pero no incluye los paneles de cortina laterales o delanteros/traseros..

Para otras estructuras temporales modulares, consulte nuestro sistema de estructura Ringlock.

Especificaciones principales

Espacio de trabajo FOH compacto de 2 m × 2 m

La cabina ofrece una superficie de trabajo de 2 mx 2 m..

Esto lo hace adecuado para proyectos que no requieren una gran estructura FOH de múltiples operadores.

Dependiendo de la disposición de equipos del cliente, el área interna podrá utilizarse para:

• Equipos de control de audio.

• Consola de iluminación

• Equipos de videocontrol

• Equipos portátiles y de comunicación.

• Pequeña estación de trabajo para producción de eventos

Para producciones mayores, las dimensiones se pueden ampliar según la cantidad de operadores y equipos requeridos.

Marco principal modular Ringlock

La estructura de soporte principal utiliza componentes Ringlock.

Según el BOQ actual, el paquete Ringlock incluye:

• Estándares verticales de 4 × 2 m

• Largueros horizontales de 4 × 2 m

• 4 tirantes diagonales de 1,5 m.

La disposición compacta mantiene la lista de componentes básicos relativamente simple y permite que el stand se desmonte en piezas modulares para su transporte y uso repetido en eventos.

DragonStage también puede fabricar configuraciones más grandes del sistema Ringlock Stage para proyectos que requieren plataformas más grandes o estructuras de eventos más complejas.

Lados de 2 m de altura con cumbrera central de 3 m

Este producto utiliza un techo inclinado simétrico.

Los dos lados alcanzan aproximadamente:

2m altura

mientras que la cumbrera central del techo alcanza:

3m de alto

de modo que el techo se inclina hacia abajo desde la cumbrera central hacia ambos lados.

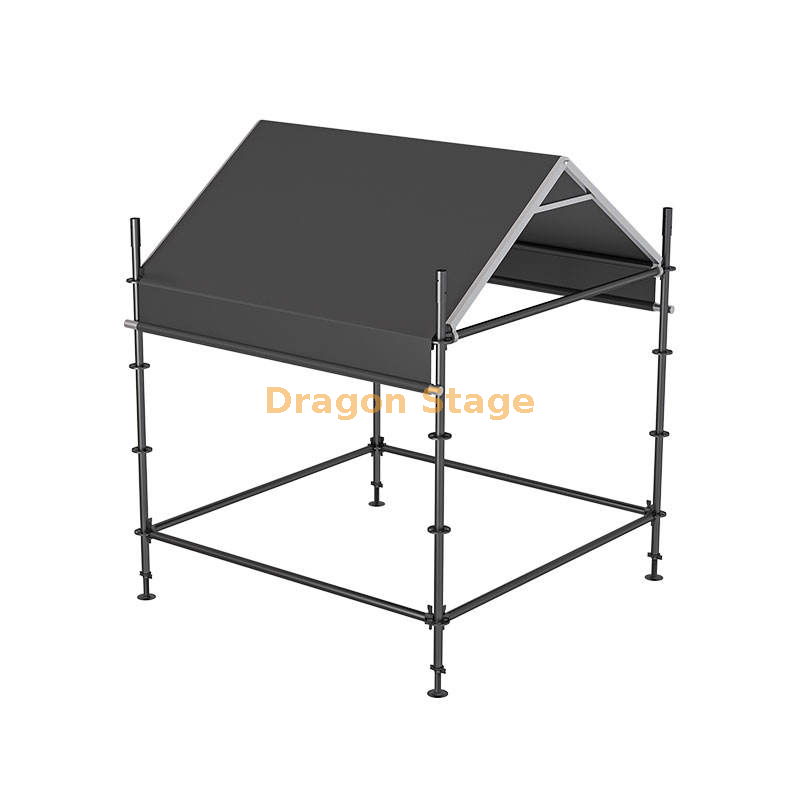

Esto crea el familiar perfil de estructura en A/techo a dos aguas que se muestra en la imagen del producto.

Para esta página de producto, estas dimensiones describen únicamente la geometría física confirmada. No implican ninguna prestación específica de drenaje, nieve, viento o carga del tejado.

Componente de techo de aluminio híbrido

El BOQ actual incluye:

Viga de techo de aluminio de 1 × 2 m

como parte del sistema de techo.

Es por eso que el producto se describe como una cabina FOH híbrida Ringlock + aluminio , en lugar de una estructura completamente construida por Ringlock.

DragonStage suministra componentes estructurales de aluminio junto con sistemas de escenarios y andamios para proyectos de eventos personalizados. Los productos relacionados se pueden encontrar en nuestra gama de armazones de aluminio .

El diseño exacto del componente del marco del techo debe seguir el dibujo de producción final en lugar de inferirse únicamente de la imagen renderizada.

Lona de techo incluida

La configuración actual del producto incluye:

Lona de techo de 11m² × 1 ud.

para cubrir el techo con estructura en A.

En el BOQ actual no se incluyen paneles de lona triangulares.

De manera similar, la configuración actual contiene:

• 0 cortinas laterales

• 0 cortinas delanteras/traseras

por lo que este producto debe presentarse como una cabina FOH abierta y cubierta con techo , en lugar de una sala de control completamente cerrada.

Si un cliente requiere protección contra la intemperie adicional, los paneles de cortina laterales o traseros se pueden discutir por separado.

Piso de trabajo modular

El BOQ incluye:

7 tablones de plataforma, especificación de 0,2780 m

para el piso de trabajo interno.

Siete tablas colocadas a lo largo de aproximadamente 2 m de ancho proporcionan la superficie de plataforma básica para el área de operaciones FOH.

La carga de trabajo real permitida no se especifica en la información proporcionada, por lo que no se afirma ninguna clasificación de carga en esta página.

Si se van a instalar consolas pesadas, bastidores de equipos u otros equipos técnicos, se deben proporcionar sus dimensiones y pesos antes de confirmar la configuración final.

Componentes de tuberías de acero relacionados con lastre

El BOQ actual también incluye:

Tubos de lastre de acero de 2 × 2 m, 50 × 2 mm con accesorios

como parte de la configuración suministrada.

Estos componentes pueden incluirse en el paquete de fabricación, pero su presencia no debe interpretarse como una confirmación de un requisito de lastre universal.

El requisito de estabilización real depende de la ubicación de la instalación, las condiciones del terreno, las condiciones ambientales y la configuración final.

peso del embalaje: 180 kg

volumen de embalaje: 1cbm

BOQ – Lista de cantidades

¿Qué se incluye en este paquete FOH?

El paquete de suministros confirmado combina:

Marco principal Ringlock
+
tirantes diagonales
+
tablones de plataforma
+
componente de techo de aluminio
+
lona de techo con marco en A
+
componentes de tubos de acero relacionados con el lastre

Se trata de una estructura FOH compacta lista para configurar en lugar de simplemente un conjunto de tubos de andamio.

Para los compradores de eventos que necesitan escenario, truss y estructuras técnicas suministradas juntas, DragonStage puede fabricar Stage Truss adicionales y componentes relacionados para eventos de acuerdo con el mismo requisito del proyecto.

Aplicaciones típicas

Esta cabina FOH de 2m × 2m se puede considerar para:

• Pequeños conciertos

• eventos de DJ

• Eventos corporativos

• Áreas técnicas del festival

• Pequeñas posiciones de control de audio.

• Posiciones de control de iluminación

• Posiciones de control de vídeo

• Estaciones de trabajo de producción temporales

Para solicitudes completas de conciertos y eventos, consulte nuestra página de eventos de conciertos .

Opciones de fabricación personalizadas

La configuración de 2m × 2m × 3m que se muestra aquí es una versión compacta.

DragonStage puede personalizar:

• Ancho y profundidad del stand

• Altura lateral

• Altura de la cumbrera del techo

• Ángulo del techo

• Configuración del piso

• Diseño del componente Ringlock

• Tamaño de la cubierta del tejado

• Cortinas laterales

• Cortina trasera

• Apertura de entrada

• Aberturas para equipos

• Enrutamiento de cables

• Accesorios relacionados con el lastre

Para productos para eventos hechos a pedido, consulte nuestra capacidad de producción de escenarios personalizados .

¿Qué información se necesita para la cotización?

Para una cabina FOH compacta similar, proporcione:

• Ancho y profundidad requeridos

• Altura lateral requerida

• Altura máxima de techo requerida

• Número de operadores

• Equipos de audio, iluminación o vídeo a instalar.

• Si se requieren cortinas laterales

• Si se requiere un gabinete delantero/trasero

• Uso interior o exterior

• Ubicación de instalación

• Condición del terreno

• Cantidad requerida

• Dibujo o imagen de referencia si está disponible.

Para estructuras FOH muy pequeñas, las dimensiones del equipo son particularmente útiles porque un espacio de trabajo de 2 mx 2 m puede llenarse rápidamente si se instalan consolas o racks grandes.

Nota técnica importante

Se confirma la siguiente información para este producto:

• Huella de 2m × 2m

• 2 m de altura lateral/alero

• Altura de cumbrera central de 3 m.

• Estructura principal de Ringlock

• Componente de techo de aluminio

• Lona de techo

• Piso de plataforma modular

• Dos tubos de acero relacionados con lastre

La información disponible no establece:

• Capacidad de carga del piso

• Capacidad de carga del techo

• Resistencia al viento

• Peso de lastre requerido

• Requisito de anclaje

• factor de seguridad

• Certificación estructural

• Aprobación de ingeniería

Estos requisitos deben determinarse a partir del entorno de instalación real y la configuración final del proyecto.

Preguntas frecuentes

¿Cuál es el tamaño de esta cabina de control FOH?

El stand tiene una superficie de 2 m × 2 m , con aproximadamente 2 m de altura lateral y una altura máxima de techo de 3 m.

¿Qué tipo de techo utiliza?

Utiliza un marco en A/techo a dos aguas , con el techo elevándose desde ambos lados de 2 m de altura hasta una cumbrera central de 3 m de altura.

¿Es esta una estructura exclusiva de Ringlock?

No. Es un producto híbrido. El stand principal utiliza componentes Ringlock, mientras que el sistema de techo incluye un componente de aluminio.

¿El piso está incluido?

Sí. El BOQ incluye siete plataformas modulares.

¿Están incluidas las cortinas laterales?

No. Las cortinas laterales y las cortinas delanteras/traseras no están incluidas en esta configuración en particular.

¿Se incluye una cubierta para el techo?

Sí. El BOQ incluye una lona de techo de aproximadamente 11 m².

¿Se puede cerrar completamente el stand?

Sí. Se pueden agregar paneles de cortina u otros requisitos de cerramiento como una opción personalizada.

¿Es esto adecuado para un equipo grande de FOH?

Esta versión específica tiene solo un área de trabajo de 2 mx 2 m y se adapta mejor a los requisitos de control técnico compactos. Se pueden fabricar dimensiones mayores para múltiples operadores o consolas más grandes.
