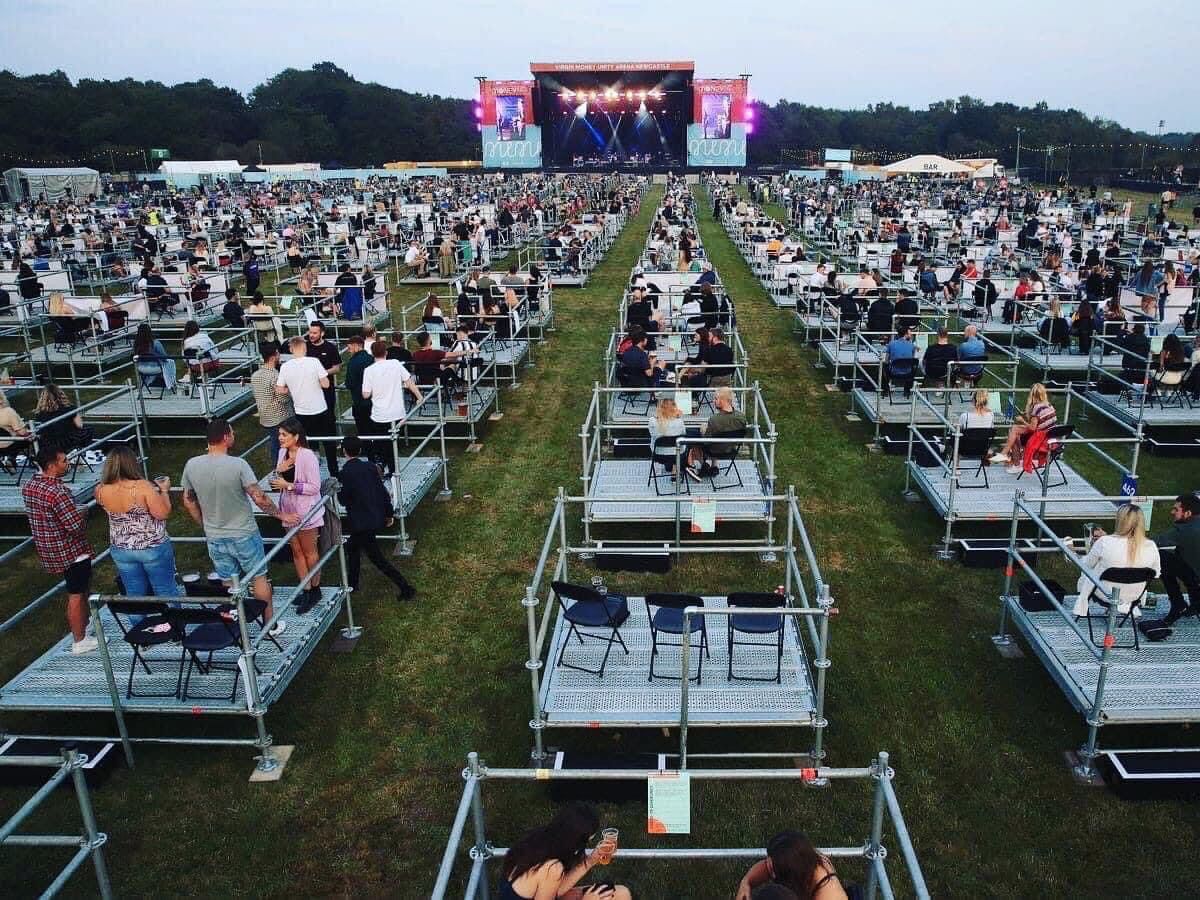

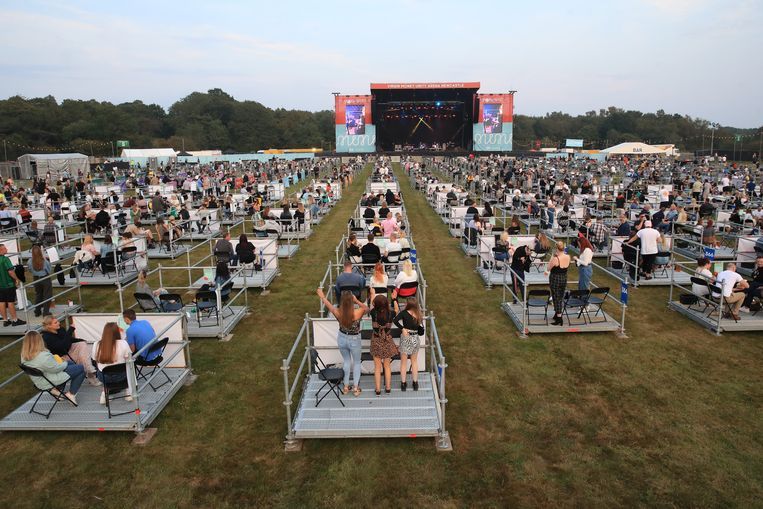

Esta plataforma para audiencias de conciertos Ringlock de 2 mx 2 m se desarrolló como un área de visualización individual para diseños de conciertos socialmente distanciados.

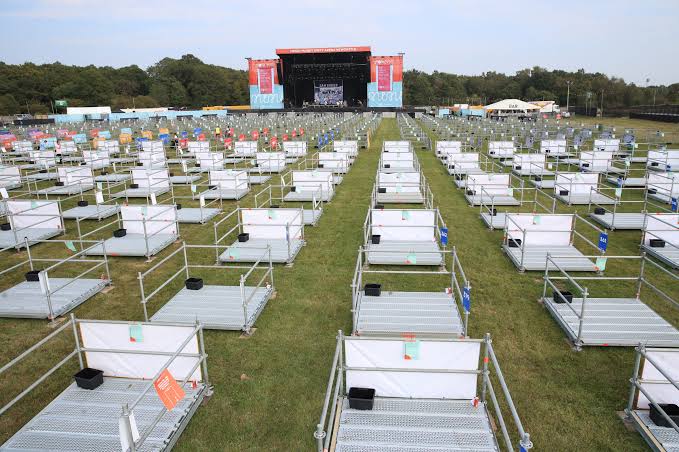

En lugar de colocar a todos los espectadores juntos en un área de audiencia abierta convencional, el diseño del evento puede utilizar múltiples plataformas modulares independientes para separar diferentes grupos de audiencia.

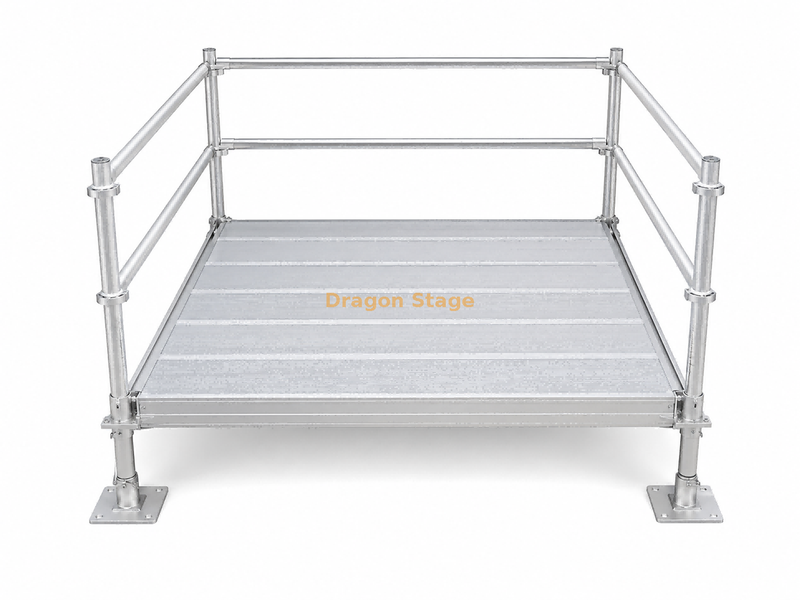

Cada plataforma está construida a partir de un sencillo sistema de estructura Ringlock con cuatro estándares verticales, largueros horizontales, bases de acero ajustables y paletas de aluminio que forman el piso de la audiencia.

La plataforma está cerrada por tres lados. El cuarto lado, alejado del escenario del concierto, permanece abierto y sirve como entrada y salida.

Esto hace que la unidad se describa con mayor precisión como una plataforma modular para audiencias o una plataforma de visualización en lugar de una tribuna convencional.

Dimensiones principales y configuración

Diseñado como un módulo de audiencia de concierto individual

La característica inusual de este producto no son los componentes Ringlock en sí.

Así es como se reorganizan los componentes estándar de Ringlock para un requisito de evento muy específico..

Durante los conciertos socialmente distanciados, los organizadores necesitaban formas de dividir el área de audiencia y al mismo tiempo permitir que los espectadores observaran la actuación desde posiciones claramente definidas.

Esta configuración crea una zona de audiencia independiente de 2 mx 2 m a partir de componentes modulares reutilizables.

Por lo tanto, se pueden disponer varias unidades idénticas según el diseño del evento en lugar de fabricar una estructura de asientos permanente.

Este es un buen ejemplo del principio modular explicado en nuestra Lógica del sistema modular para escenario, armazón y andamio : el mismo sistema de componentes básicos se puede reorganizar para funciones de eventos temporales muy diferentes.

Plataforma de plataforma de aluminio de 0,2 m de altura

El piso de audiencia está ubicado aproximadamente a 0,2 m sobre el nivel del suelo..

Según la lista de componentes suministrada, el suelo utiliza:

Palets de aluminio de 6 × 2 m de largo

para formar la superficie de la plataforma de 2m × 2m.

La plataforma baja no funciona como una tribuna elevada convencional. Su objetivo principal en esta configuración es crear un área de audiencia individual claramente definida y al mismo tiempo proporcionar una superficie de piso modular terminada.

Para otros sistemas temporales relacionados con asientos, DragonTruss también suministra sistemas de asientos típicos.

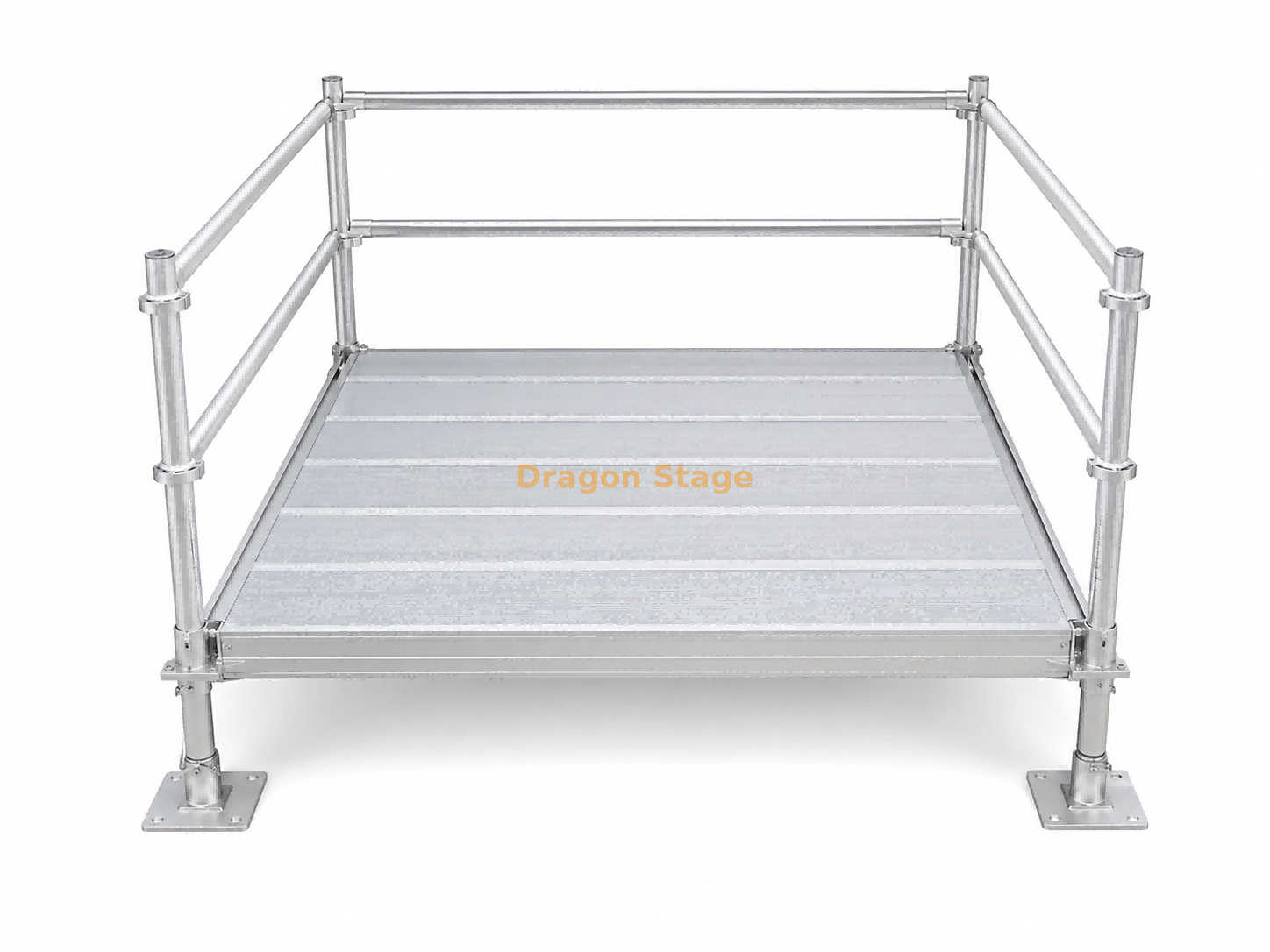

Diseño de barandilla de doble riel de tres lados

Se adjuntan tres lados de la plataforma.

Cada lado cerrado utiliza dos rieles horizontales , creando una disposición de barrera horizontal superior e inferior alrededor del área de espectadores.

El cuarto lado se deja abierto intencionalmente.

Esto le da a la plataforma una lógica de circulación simple:

Lado que mira al escenario →
Lado izquierdo cerrado → Lado derecho cerrado →
Lado trasero
cerrado → Entrada / Salida

Esto es diferente a construir un marco cuadrado completamente cerrado y luego agregar una puerta separada.

La apertura trasera permite a los espectadores ingresar directamente desde el área de circulación detrás de la plataforma.

Posición del cartel frontal para la identificación del evento

El lado que da al escenario del concierto puede llevar un cartel o panel gráfico.

Dependiendo del evento, este puesto se puede utilizar para:

• Marca del evento

• Gráficos del patrocinador

• Numeración de plataformas

• Identificación de zona de audiencia

• Gráficos decorativos

Por tanto, el cartel no es un componente estructural del sistema Ringlock; es una característica de uso en eventos agregada en el lado frontal de la plataforma de audiencia.

Para aplicaciones más amplias en escenarios de conciertos y eventos temporales, consulte Evento de concierto.

Configuración del componente Ringlock

La configuración suministrada contiene:

Los 10 largueros horizontales realizan diferentes funciones dentro de la unidad ensamblada, incluido el marco de la plataforma inferior y la disposición de barandillas de tres lados.

Debido a que Ringlock utiliza posiciones de conexión estandarizadas, la plataforma se puede desmontar nuevamente en componentes individuales después del evento.

Esta es una de las razones por las que Ringlock es útil para estructuras temporales donde el montaje, desmontaje, transporte y reconfiguración repetidos son importantes.

DragonTruss suministra otros sistemas temporales relacionados a través de su gama de sistemas de andamios .

Cuatro bases de acero ajustables

Cada uno de los cuatro estándares verticales está sostenido por una base de acero ajustable.

Las bases ajustables permiten una nivelación limitada de la plataforma durante la instalación.

Sin embargo, no deben interpretarse como una solución universal para todo tipo de terreno irregular. La instalación real aún depende de las condiciones del terreno y los requisitos del proyecto.

Para estructuras temporales modulares, la secuencia de montaje y la preparación del sitio son tan importantes como la lista de componentes en sí. Hay más información disponible en nuestra Metodología de instalación para sistemas modulares de escenario, armazones y andamios..

Por qué Ringlock funciona bien para este tipo de plataforma temporal

La ventaja práctica de este diseño es que no requiere un sistema estructural completamente nuevo.

La misma lógica básica de Ringlock proporciona:

• Cuatro posiciones de soporte vertical

• Conexiones de marco horizontal

• Conexiones de barandilla

• Bases ajustables

• Soporte de suelo modular

• Fácil desmontaje después del evento.

Si el evento ya no requiere grupos de audiencia socialmente distanciados, muchos de los componentes básicos de Ringlock pueden potencialmente reutilizarse en otras configuraciones temporales compatibles en lugar de permanecer dedicados a una estructura permanente.

Ese potencial de reutilización es una de las razones más importantes para utilizar un sistema modular para infraestructura de eventos temporales.

Aplicaciones típicas

Aunque esta configuración se originó a partir de un requisito de concierto socialmente distanciado , la misma idea estructural también puede adaptarse para otras aplicaciones temporales donde sean útiles pequeñas audiencias independientes o zonas de visualización, como:

• Grupos de audiencia de conciertos

• Áreas de visualización del festival

• Plataformas de visualización VIP

• Zonas temporales para espectadores

• Áreas de patrocinadores o invitados

• Espacios controlados para visualización de eventos.

La disposición final siempre debe determinarse de acuerdo con el diseño real del evento y los requisitos operativos.

Fabricación personalizada

DragonTruss puede modificar la configuración básica según los requisitos del proyecto.

Las posibles variables incluyen:

• Largo y ancho de la plataforma

• Altura de la plataforma

• Disposición de barandilla

• Posición de entrada

• Configuración de palet de aluminio

• Póster o posición de marca.

• Diseño del componente Ringlock

Si ya tiene un diseño del sitio, un dibujo de la zona de audiencia o una imagen de referencia, es más útil enviar el arreglo completo en lugar de especificar solo los componentes individuales de Ringlock.

Luego, DragonTruss puede determinar cómo se puede adaptar un sistema modular estándar a la aplicación solicitada.

Nota importante sobre seguridad y capacidad

Esta página describe la configuración física confirmada suministrada para este producto.

No establece :

• Número máximo de ocupantes

• Carga de plataforma permitida

• Cargando multitud

• Carga de barandilla

• Requisito de apoyo al suelo

• Cumplimiento del código de evento

• Aprobación de ingeniería

Esos requisitos dependen de la instalación final, la ocupación prevista, las regulaciones locales y la evaluación de ingeniería específica del proyecto.

El término plataforma de audiencia de conciertos socialmente distanciada describe la aplicación original del producto; no debe interpretarse como un estándar regulatorio vigente de distanciamiento.

Preguntas frecuentes

¿Para qué se utiliza esta plataforma de audiencia Ringlock?

Se configuró como un área de visualización de audiencia individual para un concierto socialmente distanciado, creando una zona separada de 2 mx 2 m para los espectadores.

¿Es esta una tribuna Ringlock normal?

No. Es una pequeña plataforma de observación individual en lugar de una tribuna escalonada. El piso de la plataforma tiene aproximadamente 0,2 m de altura y no contiene filas de asientos escalonadas.

¿Por qué sólo hay barandillas en tres lados?

El lado opuesto al escenario del concierto se deja abierto intencionalmente para proporcionar entrada y salida.

¿Cuántas barandillas horizontales se utilizan en los lados de la barandilla?

Cada uno de los tres lados cerrados utiliza dos rieles horizontales.

¿Qué forma el piso de la plataforma?

Según la configuración de los componentes suministrados, el suelo utiliza seis paletas de aluminio de 2 m de largo.

¿Se puede personalizar el tamaño?

Sí. Ringlock es modular, por lo que las dimensiones y la disposición de los componentes se pueden discutir de acuerdo con el diseño real del evento. Cualquier configuración modificada debe evaluarse según su uso previsto.
