Sistema de escenario para conciertos Ringlock de 14x10 m con techo de pico de aluminio, alas LED de 6 m y soportes Line Array
50 Recenzoj

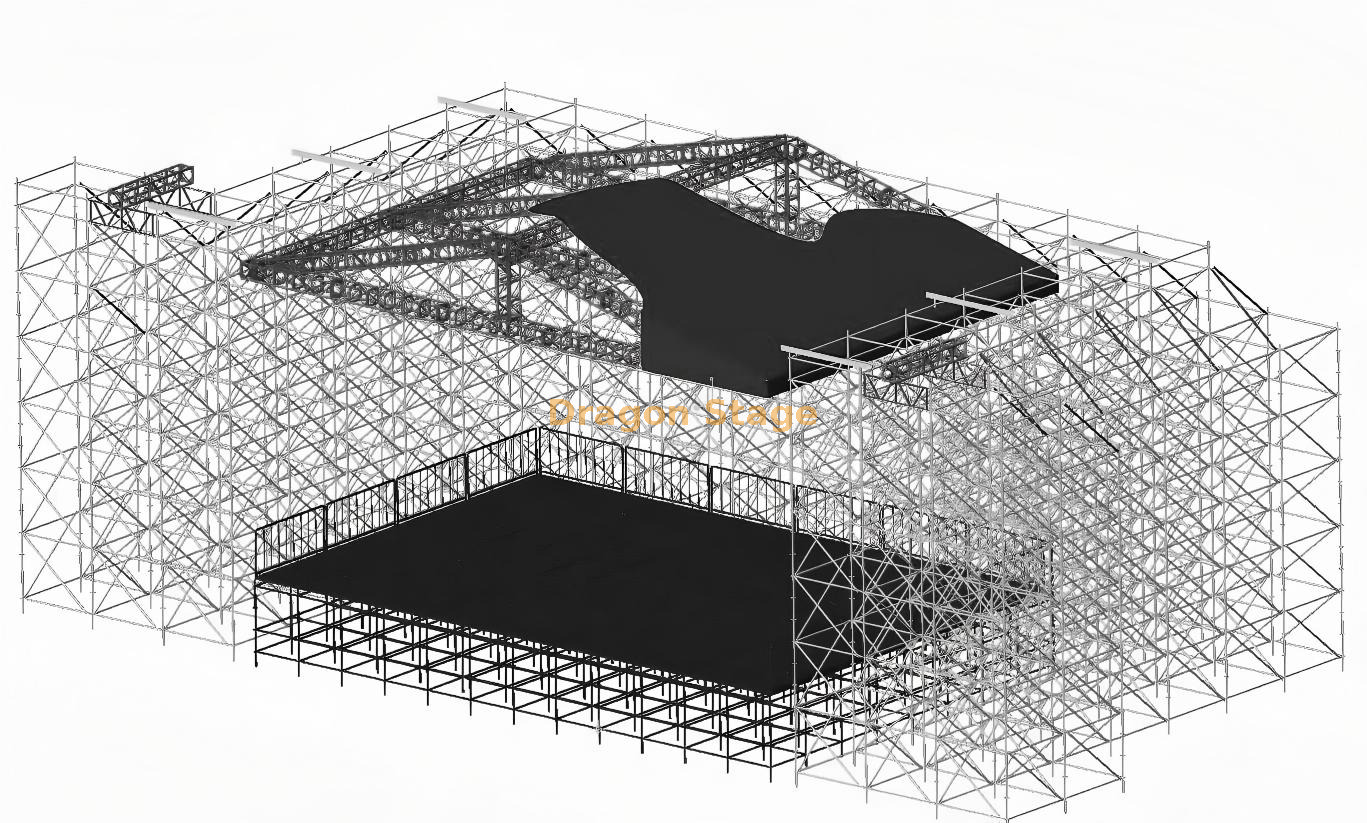

Este Sistema de escenario de concierto Ringlock de 14m × 10m es un paquete de escenario personalizado para eventos grandes que combina una plataforma de escenario Ringlock de acero, una armadura de techo de pico de aluminio, estructuras laterales de 6 m de ancho para pantallas LED y estructuras dedicadas para suspensión de arreglo lineal.
La principal plataforma de rendimiento mide 14m × 10m, con una altura de escenario solicitada de hasta 2m. Los andamios Ringlock también se utilizan para construir las estructuras de soporte circundantes hasta aproximadamente 10m de altura, a juego con el escenario principal y las alas de 6 m de ancho a ambos lados.
En lugar de comprar la plataforma del escenario, la armadura del techo, los soportes LED y las estructuras de soporte de sonido por separado, los clientes pueden solicitarlos como un paquete coordinado para el escenario del evento a DragonTruss.
2 juegos de armazón ringlock con pantalla LED de 6m de ancho
peso del embalaje: 3000 kg
volumen de embalaje: 21cbm
un juego de boq debajo
Artículo
Especificación
Cantidad
Armadura de capa
Tubo horizontal, L:2M
79 piezas
Tubo diagonal, LR3, L: 2,44 M
62 piezas
Pilar,LR1, L:2m
40 piezas
base ajustable,LR4, H:0,25m
15 piezas
tirantes de acero, L:2M,H:0,5M
2 piezas
5m 520x760mm para altavoces
1 PCS
Pinza doble
6 piezas
2 juegos de pared ringlock
peso del embalaje: 7500 kg
volumen de embalaje: 13cbm
un juego de boq debajo
Artículo
Especificación
Cantidad
Armadura de capa
Tubo horizontal, L:2M
212 piezas
Tubo diagonal, LR3, L: 2,44 M
176 piezas
Pilar,LR1, L:2m
90 piezas
base ajustable,LR4, H:0,25m
25 pcs
tirantes de acero, L:2M,H:0,5M
6 piezas
5m 520x760mm para altavoces
piezas
Pinza doble
piezas
Viga de sección de 2,8 m.
3 piezas
peso del embalaje: 5700 kg
volumen de embalaje: 9cbm
Artículo
Especificación
Cantidad
Armadura de capa
Tubo horizontal, L:2M
351 piezas
Tubo diagonal, LR3, L: 2,44 M
299 piezas
Pilar,LR1, L:2m
150 piezas
base ajustable,LR4, H:0,25m
36 PCS
techo pico
peso del embalaje: 1310 kg
volumen de embalaje: 16cbm
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
14,00 m Manga(frontal)
3 juegos
3.00 m
50 × 3.0
CS389 × 389
12 piezas
2,00 metros
50 × 3.0
CS389 × 389
3 piezas
1,00 metros
50 × 3.0
CS389 × 389
0 piezas
10,00 m Manga(lateral)
2 conjuntos
3.00 m
50 × 3.0
CS389 × 389
6 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,00 metros
50 × 3.0
CS389 × 389
2 piezas
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Pilar del techo
3 juegos
1,40 metros
50 × 3.0
CS289×289
3 piezas
Viga Superior de 10,00 m
1 juegos
3.00 m
50 × 3.0
CS289×289
3 piezas
2,00 metros
50 × 3.0
CS289×289
0 piezas
1,00 metros
50 × 3.0
CS289×289
1 por ciento
Viga Oblicua de 7,20 m
4 juegos
3.00 m
50 × 3.0
CS289×289
0 piezas
2,00 metros
50 × 3.0
CS289×289
4 piezas
5,20 metros
50 × 3.0
CS289×289
4 piezas
Armazón de escalera de 7,20 m
8 juegos
3.00 m
50 × 3.0
CL30.289*50
0 piezas
2,00 metros
50 × 3.0
CL30.289*50
8pcs
5,20 metros
50 × 3.0
CL30.289*50
8pcs
Componentes del techo
4
Techo Conner de 4 maneras, uso para la armadura de la viga del techo
CS289×289
2 piezas
5
Techo Conner de 5 maneras, uso para la armadura de la viga del techo
CS289×289
1 por ciento
1
Conectar placa con abrazadera
CS289×289
3 piezas
Aferración
16 piezas
Pinza doble
8pcs
Material del dosel del techo: PVC, color azul o personalizado.
241.36
1 por ciento
cubo de haz
6 caras
CS389 × 389
2 piezas
Bloque de manga de espiga S
4 piezas
Especificaciones principales
Artículo
Especificación
Tipo de producto
Sistema de escenario de concierto Ringlock personalizado
Tamaño del escenario principal
14m × 10m
Altura del escenario
Hasta 2m
Estructura del escenario principal
Anillo de acero
Altura de la estructura del andamio
Hasta aprox. 10m
Tipo de techo
Armazón de techo con visera/estructura en A de aluminio
Alas laterales
2
Ancho del ala lateral
Aprox. 6 m cada uno
Soporte de pantalla LED
Estructuras laterales Ringlock
Soporte de matriz de línea
Estructuras colgantes dedicadas
Aplicación principal
Conciertos / Festivales / Eventos en vivo
Tamaños personalizados
Disponible
Plataforma del escenario principal Ringlock
El escenario principal utiliza un sistema de soporte modular Ringlock de acero para crear una plataforma de actuación de 14 m de ancho × 10 m de profundidad..
La altura del escenario solicitada para esta configuración es de hasta 2 m..
Un paquete de escenario Ringlock típico se puede suministrar con la combinación requerida de:
Estándares verticales
Libros mayores horizontales
Tirantes diagonales
Componentes de base ajustables
Miembros de apoyo al escenario
Componentes del escenario
Acceda a escaleras y accesorios relacionados cuando sea necesario
Debido a que el escenario está ensamblado a partir de componentes modulares, las dimensiones y la altura no tienen que permanecer fijas en la configuración que se muestra en esta página.
DragonTruss suministra productos relacionados con Steel Ringlock Stage Platform para diferentes requisitos de escenarios temporales.
Armazón de techo de pico de aluminio
Sobre el escenario principal de Ringlock hay un sistema de vigas de techo de aluminio..
El techo proporciona el perfil inclinado característico que se muestra en el dibujo del proyecto y se puede fabricar de acuerdo con el ancho, la profundidad y la configuración general del evento requeridos.
DragonTruss suministra componentes de armadura de techo de aluminio junto con el paquete de escenario Ringlock, lo que reduce la necesidad de que los clientes obtengan los dos sistemas de proveedores separados.
y nuestra gama más amplia de productos Roof Truss .
La cubierta del techo, los equipos de iluminación y otros equipos suspendidos deben especificarse por separado de acuerdo con el proyecto real.
Estructuras laterales para pantallas LED de 6 m de ancho
El escenario del concierto incluye dos alas laterales de aproximadamente 6 m de ancho , una a cada lado del área principal de actuación.
Estas estructuras laterales se fabrican principalmente con componentes Ringlock y pueden proporcionar áreas de instalación para pantallas LED para eventos grandes.
La configuración final del soporte LED se puede preparar según:
Ancho de la pantalla LED
Altura de la pantalla LED
Disposición del módulo de pantalla
Peso total del equipo
Posición de instalación requerida
Requisitos de mantenimiento y acceso.
Los clientes que requieran productos de truss relacionados con LED también pueden consultar nuestra gama LED Stage Truss .
Debido a que las dimensiones y los pesos de las pantallas LED varían significativamente entre proyectos, se deben proporcionar las especificaciones de la pantalla antes de confirmar la cotización final y la configuración de producción.
Estructuras de soporte en línea
Las estructuras laterales también incluyen posiciones dedicadas para sistemas de sonido line array..
Esto permite que el paquete completo del escenario acomode no sólo la plataforma de actuación y las pantallas LED, sino también el equipo de megafonía principal necesario para un entorno de concierto.
Para una cotización personalizada, proporcione:
Marca/modelo de arreglo lineal
Número de gabinetes por lado
Peso por gabinete
Peso total suspendido
Tipo de polipasto
Altura de suspensión requerida
Luego, DragonTruss puede hacer coincidir la configuración de fabricación con los requisitos reales del equipo.
No se afirma ninguna capacidad de suspensión de arreglo en línea específica para la configuración que se muestra en esta página sin el equipo y la información de ingeniería correspondientes.
Un proveedor para componentes de soporte de escenario, techo, LED y sonido
Una ventaja práctica de encargar este tipo de escenario de concierto a DragonTruss es que se pueden suministrar varias familias de productos juntas:
Escenario Ringlock + armazón de techo de aluminio + soporte LED + soporte line array + accesorios de escenario
Esto reduce la necesidad de comprar componentes estructurales importantes de varios proveedores no relacionados y luego resolver problemas de compatibilidad en la etapa de instalación.
DragonTruss fabrica y suministra sistemas modulares de escenarios, armazones y andamios para aplicaciones de eventos temporales. El principio modular común detrás de estos sistemas se explica en nuestra Lógica del sistema modular para escenario, armazón y andamio..
Tamaños y configuraciones personalizados
El escenario de 14m × 10m con alas laterales de 6m es la configuración solicitada para este producto. No es el único tamaño disponible.
DragonTruss puede fabricar paquetes de escenarios de conciertos similares con diferentes:
Un paquete de escenario de concierto grande normalmente contiene muchos componentes diferentes en lugar de una estructura soldada terminada.
DragonTruss puede coordinar la producción y el suministro de los grupos de componentes necesarios de acuerdo con la configuración del proyecto confirmada.
Esto puede incluir:
Componentes de bloqueo de anillo
Estándares
Libros mayores
Tirantes diagonales
Componentes básicos
Miembros de apoyo al escenario
Componentes del escenario
Cubiertas de escenario
Escaleras
Barandillas
Acceder a componentes
Componentes de armadura de aluminio
Armazón de techo recto
Secciones de techo pico
Componentes de conexión
Accesorios de armadura relacionados
Componentes de soporte de equipos para eventos
Estructuras de soporte LED
Componentes de soporte de line array
Accesorios para instalación de equipos
El BOQ final se prepara de acuerdo con el plano de etapa confirmado y los requisitos del cliente.
Lo que necesitamos antes de la cotización
Para un escenario de este tipo, simplemente proporcionar las dimensiones del escenario principal generalmente no es suficiente para obtener una cotización precisa.
Proporcione la mayor cantidad posible de la siguiente información:
Ancho y profundidad del escenario principal
Altura requerida del escenario
Ancho, profundidad y altura del techo requeridos
Forma del techo
Tamaño de pantalla LED en cada lado
Peso de la pantalla LED
Modelo y cantidad de line array
Peso total del line array por lado
Requisitos del equipo de iluminación.
Requisito de cubierta del techo
Escaleras requeridas y posiciones de acceso.
Ubicación de instalación
Uso interior o exterior
Dibujos existentes o imágenes de referencia.
Si alguna información aún no está disponible, los clientes pueden enviar la información que ya tienen y DragonTruss puede identificar lo que aún debe confirmarse antes de la producción.
¿Por qué pedir un paquete de escenario de concierto personalizado?
Los grandes escenarios de conciertos rara vez constan únicamente de una plataforma.
La lista de compras real puede incluir:
Plataforma de rendimiento
armadura de techo
Estructuras de pantallas LED
Soporte de sistema de sonido
Escaleras
Barandillas
Estructuras de acceso
Otros componentes de eventos temporales
Para los clientes que compran estos sistemas juntos, la compatibilidad entre los grupos de componentes se vuelve importante.
DragonTruss puede fabricar los componentes principales de escenario, truss y Ringlock de acuerdo con una configuración de proyecto confirmada y preparar la lista de componentes correspondiente para la producción y el envío.
Información importante de ingeniería
Las dimensiones indicadas en esta página describen la configuración del producto solicitada :
Escenario principal de 14m × 10m
Altura del escenario hasta 2 m.
Estructuras Ringlock de hasta 10m aproximadamente
alas laterales de 6m
Techo a dos aguas de aluminio
Funciones de soporte de LED y line array
No constituyen un cálculo estructural verificado.
Antes de que se apruebe una configuración final para un proyecto específico, los requisitos relacionados con la ingeniería pueden depender de:
Cargas reales del equipo
Tamaño y peso de la pantalla LED
Peso del arreglo lineal
Revestimiento de techo
Exposición al viento
Ubicación de instalación
Condiciones del terreno
Disposición de anclaje o lastre
Regulaciones locales
DragonTruss no infiere clasificaciones de viento, capacidades de carga, requisitos de lastre o aprobación de ingeniería únicamente a partir de las dimensiones.
Preguntas frecuentes
¿Cuál es el tamaño de este escenario de concierto Ringlock?
El escenario principal solicitado para esta configuración tiene 14m de ancho × 10m de fondo , con una altura de escenario de hasta 2m.
¿Qué tipo de techo está incluido?
La configuración utiliza un sistema de vigas de techo con estructura en forma de A y pico de aluminio sobre el escenario Ringlock.
¿Para qué se utilizan las alas laterales de 6 m?
Las estructuras laterales de aproximadamente 6 m de ancho proporcionan áreas para la instalación de pantallas LED e incluyen estructuras dedicadas para equipos de arreglo lineal.
¿Puede DragonTruss suministrar el escenario y el techo juntos?
Sí. DragonTruss puede suministrar los componentes del escenario Ringlock, la armadura de techo de aluminio, las estructuras laterales y los accesorios relacionados como un paquete de producto coordinado.
¿Se puede cambiar el tamaño de 14m × 10m?
Sí. Las dimensiones del escenario principal, la altura, el tamaño del techo y la configuración de las alas laterales se pueden personalizar según los requisitos del proyecto.
¿Puede proporcionar una BOQ para el escenario completo?
Sí. El BOQ final se puede preparar después de que se confirmen las dimensiones del escenario, la configuración del techo, las pantallas LED, el equipo de sonido, los requisitos de acceso y otros detalles del proyecto.
¿Qué información debo proporcionar para las pantallas LED y los line arrays?
Para pantallas LED, proporcione dimensiones y peso total. Para arreglos en línea, proporcione el modelo de altavoz, la cantidad, el peso individual o total, la posición de suspensión y los requisitos de elevación.
