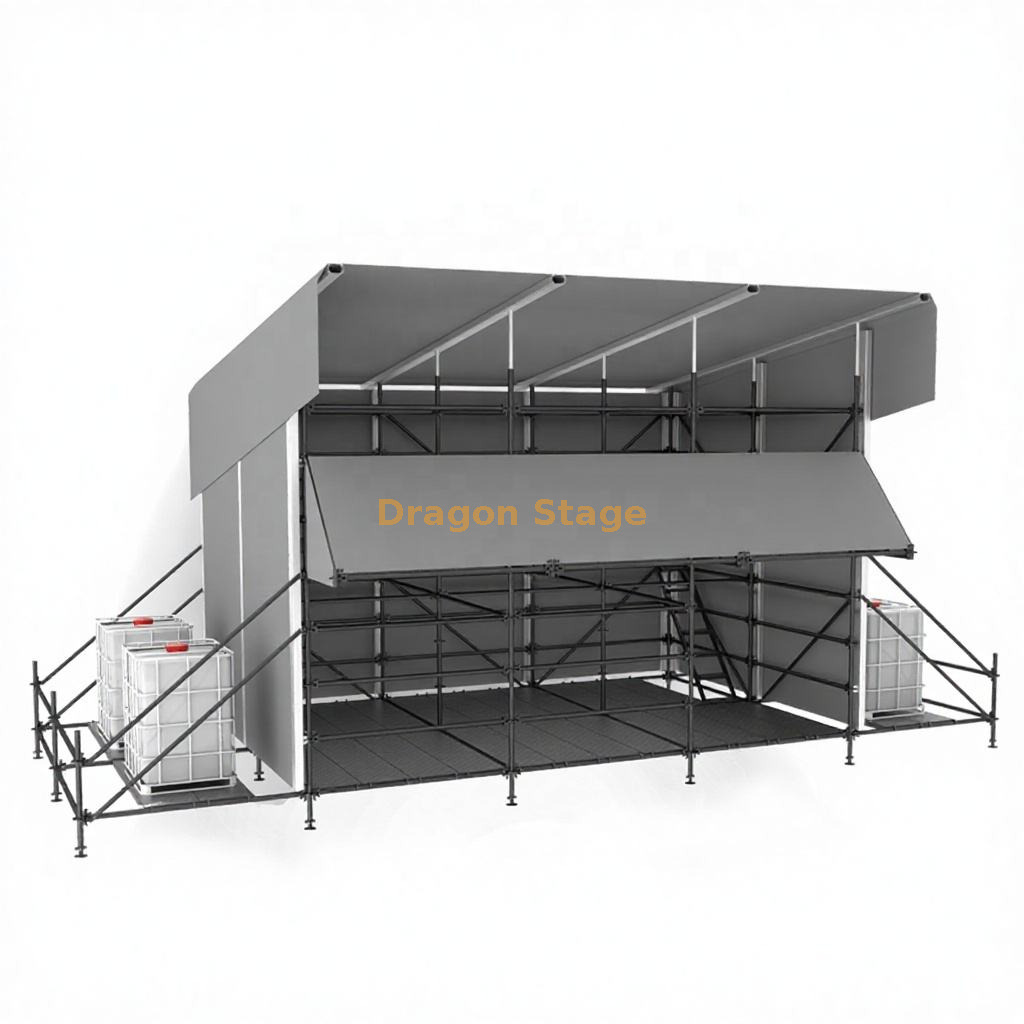

La cabina de control FOH DragonStage de 6 m × 4 m híbrida Ringlock es una estructura de control técnico temporal personalizada diseñada para aplicaciones de sala de conciertos, festivales, producciones en vivo y otros entornos de eventos.

Este producto combina un marco principal Ringlock con un marco de techo de aluminio , creando una estructura híbrida que integra la plataforma de trabajo, la cubierta contra la intemperie, el cerramiento lateral y los componentes de acceso en un sistema FOH coordinado.

Las dimensiones confirmadas para esta configuración son:

• Ancho: 6m

• Profundidad: 4m

• Altura lateral: 4m

• Punto bajo del techo: 4m

• Punto alto del techo: 5m

• Altura máxima de la estructura: 5m

El techo se eleva de adelante hacia atrás, formando un perfil de techo de una pendiente . Según el BOQ suministrado, el paquete incluye la carrocería estructural Ringlock, tablones de plataforma, una escalera de acceso, vigas de aluminio para el techo, postes de lona de aluminio para las paredes laterales, lonas para el techo y el toldo, cortinas laterales y delanteras/traseras, componentes de tubos de acero relacionados con el lastre y una estructura de base auxiliar inferior.

Para otras estructuras temporales modulares, consulte nuestro
sistema de estructura Ringlock.

Especificaciones principales

Estructura principal de Ringlock

El cuerpo principal de esta cabina FOH utiliza una estructura modular Ringlock..

En comparación con un refugio de andamio básico, esta configuración está diseñada como una estructura integrada de control de eventos, adecuada para operadores y equipos técnicos durante conciertos y producciones en vivo.

Según el BOQ suministrado, el paquete estructural principal de Ringlock incluye:

• Principales estándares verticales

• Libros mayores horizontales

• Tirantes diagonales

• Miembros de una sola fila de 2 m

• Tablones de plataforma

• Acceder a componentes

Debido a que el stand se basa en componentes modulares Ringlock, se puede desmontar en piezas transportables y reutilizar para aplicaciones de eventos repetidos.

Para productos de plataforma modular relacionados, consulte nuestro
sistema de escenario Ringlock
y
la plataforma de escenario Ringlock de acero..

Marco de techo de aluminio de una sola pendiente

Este producto FOH no es una estructura exclusiva de Ringlock.

Su techo está formado utilizando un paquete de marco de aluminio , por lo que debe describirse como una cabina FOH híbrida Ringlock + aluminio..

El BOQ actual incluye:

• Vigas de techo de aluminio – 6,1231 m × 6 piezas

• Postes de lona de aluminio para paredes laterales: 4,0000 m × 10 unidades

• Horquillas de columna de aluminio – 0,5000 m × 12 piezas

• Vigas de cubierta con estabilizadores: 1,5000 m × 8 piezas

Estos componentes crean la estructura superior del techo y conectan el sistema de cubierta del techo con la carrocería Ringlock.

Para otros componentes de estructura de eventos de aluminio, consulte nuestro
Truss de aluminio
y
Stage Truss..

Altura del techo trasero de 5 m y altura del techo delantero de 4 m

La geometría del tejado es una de las características definitorias de este producto.

Las dimensiones confirmadas indican:

• Punto alto del techo: 5m

• Punto bajo del techo: 4m

• Altura lateral: 4m

Esto forma un perfil de techo de una sola pendiente de adelante hacia atrás , que se diferencia de un techo plano FOH o un techo a dos aguas de cumbrera central.

Esta página de producto registra únicamente la geometría. No convierte la forma del techo en afirmaciones sobre el rendimiento del drenaje, la resistencia al viento o la carga estructural.

Sistema de cerramiento de cortina y lona

Según el BOQ actual, el paquete de gabinete incluye:

• Lona del techo principal – 60,0000 m² × 1 ud.

• Lona de dosel con estabilizadores: 30000 m² × 6 piezas

• Cortina 1 (lateral) – 16,0000 m² × 2 piezas

• Cortina 2 (delantera/trasera) – 24,0000 m² × 1 ud.

Esto le da a la cabina FOH un entorno de trabajo más protegido y cerrado que una plataforma de control abierta.

El paquete actual también incluye componentes externos de toldo/capota, que ayudan a extender el área cubierta más allá del cuerpo principal.

El lado de apertura final, el lado de visualización, la disposición de las cortinas y la orientación del acceso deben confirmarse de acuerdo con el diseño FOH previsto.

Componentes de plataforma y acceso

La plataforma de trabajo se forma mediante tablones modulares y componentes de acceso.

El BOQ incluye:

• Tablones de plataforma: 0,2780 m × 84 piezas

• Plataforma abierta, aluminio + madera – 2.0000m × 1 ud.

• Escalera de aluminio resistente – 1 ud.

Estos componentes indican que la cabina está destinada a funcionar como un espacio de trabajo técnico accesible para operadores y equipos.

Dependiendo del diseño final del evento, el espacio interno se puede utilizar para:

• mezcla de audio

• control de iluminación

• Control de vídeo

• Mostrar producción

• Comunicaciones

• Coordinación técnica del evento.

Para contextos más amplios de uso de eventos, consulte nuestra página
de eventos de concierto .

Estructura Base Auxiliar Inferior

El BOQ también incluye un paquete de estructura de base inferior independiente:

• Estándares verticales de base: 1,0000 m × 6 piezas

• Largueros de base: 2,0000 m × 10 piezas

• Tirantes diagonales de base: 2,8300 m × 12 piezas

• Tablones de base: 2,0000 m × 12 piezas

Esto indica que el producto incluye no solo el cuerpo FOH superior, sino también un paquete de soporte estructural inferior como parte de la configuración completa del proyecto.

Además, el BOQ incluye:

• Tubo de acero de lastre de 50 × 2 mm + accesorios – 4,0000 m × 2 piezas

Estos componentes relacionados con el lastre pueden enumerarse como parte del producto suministrado, pero no deben presentarse como una solución de estabilización universal o verificada para cada instalación.

Aplicaciones típicas

Esta estructura FOH híbrida de 6 mx 4 m se puede utilizar para:

• Control FOH de concierto

• Stands técnicos del festival

• Posiciones de control de audio

• Áreas de control de iluminación

• Espacios de trabajo con control de vídeo

• Cabinas de comando de eventos temporales

• Refugios de funcionamiento técnico al aire libre

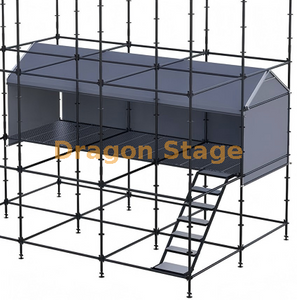

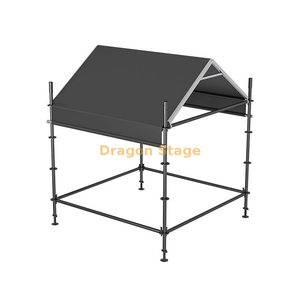

En comparación con una cabina FOH más pequeña de 2 mx 2 m o 2 mx 6 m, esta versión proporciona un área de trabajo más amplia y un paquete de gabinete más completo.

peso del embalaje: 2700kg

volumen de embalaje: 11cbm

BOQ – Lista de cantidades

Paquete completo de productos

Este producto FOH no es solo un marco de andamio ni solo un techo de aluminio.

El paquete completo combina:

Estructura principal Ringlock
+
plataforma de trabajo modular
+
escalera de acceso
+
marco de techo de aluminio de una pendiente
+
lona de techo
+
cerramiento de cortina lateral y delantero/trasero
+
componentes de extensión de toldo / marquesina
+
estructura de base inferior auxiliar
+
componentes de tubería de acero relacionados con lastre

Es por eso que encaja bien en dragontruss.com como producto FOH híbrido DragonStage..

Opciones de fabricación personalizadas

La configuración de 6 m × 4 m × 5 m que se muestra aquí es un diseño personalizado.

DragonStage puede personalizar:

• Ancho del stand

• Profundidad del stand

• Altura lateral

• Puntos bajos/altos del techo

• Dirección del techo

• Número de niveles de trabajo

• Disposición de cortinas

• Área cubierta por el techo

• Tamaño del toldo

• Tipo de acceso

• Configuración de plataforma

• Aberturas para cables

• Lado de visualización

• Estructura base auxiliar

• Acabado superficial

Para estructuras de eventos temporales no estándar, consulte nuestro servicio
de producción de escenarios personalizados .

¿Qué información se necesita para la cotización?

Para una cabina FOH híbrida similar, proporcione:

• Ancho y profundidad requeridos

• Altura lateral requerida

• Altura máxima de techo requerida

• Uso interior o exterior

• Número de operadores

• Equipo de audio, iluminación o vídeo a utilizar.

• Requisitos de cortina/cerramiento

• Lado abierto requerido

• Tipo de acceso y posición

• Ubicación de instalación

• Condición del terreno

• Cantidad requerida

• Dibujos o imágenes de referencia.

Para proyectos al aire libre, la condición del sitio y los requisitos de estabilización también deben confirmarse antes de aprobar la configuración final.

Nota técnica importante

Las dimensiones y la BOQ en esta página describen la configuración del producto confirmada para este stand FOH.

No establecen :

• Capacidad de carga de la plataforma

• Capacidad de carga del techo

• Resistencia al viento

• Requisito de lastre

• Requisito de anclaje

• factor de seguridad

• Certificación estructural

• Aprobación de ingeniería

• Aprobación de cumplimiento local

El BOQ incluye componentes de tuberías de lastre, pero no se ha proporcionado ningún cálculo de lastre verificado. Por ese motivo, esta página registra únicamente la configuración del producto y no la convierte en una conclusión de ingeniería universal.

Preguntas frecuentes

¿Cuál es el tamaño de esta cabina de control FOH?

El stand mide aproximadamente 6 m de ancho × 4 m de profundidad , con una altura máxima de estructura de aproximadamente 5 m.

¿Qué tipo de techo utiliza?

Utiliza un techo de una sola pendiente , con el techo elevándose desde aproximadamente 4 m en el lado bajo hasta aproximadamente 5 m en el lado alto.

¿La estructura es completamente Ringlock?

No. Es un producto híbrido . El cuerpo estructural principal utiliza componentes Ringlock, mientras que el sistema de techo utiliza componentes de estructura de aluminio.

¿Las cortinas están incluidas?

Sí. Según el BOQ, la estructura incluye cortinas laterales, un panel de cortina delantero/trasero, una lona del techo principal y lonas adicionales para el toldo.

¿Está incluido el acceso?

Sí. El paquete incluye una escalera de aluminio de alta resistencia y un componente de plataforma abierta.

¿Se puede personalizar este stand FOH?

Sí. Se pueden personalizar el ancho, la profundidad, la altura, la disposición del techo, la disposición de las cortinas, el tamaño del toldo, el tipo de acceso y la configuración de la plataforma.

¿Se incluye lastre?

El BOQ incluye dos tubos de acero de lastre de 50×2 mm de 4 m de longitud con accesorios. Sin embargo, el requerimiento real de lastre aún debe determinarse de acuerdo con las condiciones de instalación.

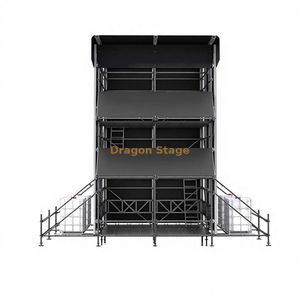

¿Cuál es la diferencia entre este producto y una torre FOH?

Este producto se describe mejor como una cabina de control FOH en lugar de una torre porque su función es proporcionar un espacio de trabajo técnico cubierto con plataforma, techo y recinto, en lugar de una torre alta de operador de varios niveles.
