Kit de soporte de iluminación de cabezal móvil con marco en U de aluminio de 3 módulos de 600x760 mm con base con ruedas
Breve descripción
El kit de soporte de iluminación con marco en U de 3 módulos DragonStage es un sistema modular completo de iluminación de piso que combina 3 marcos en U de aluminio, 1 parte superior en U, 1 placa base móvil, 4 ruedas y accesorios de conexión . Cada marco en U mide aproximadamente 600 × 760 × 50 mm , lo que crea una estructura de iluminación vertical para cabezas móviles, luminarias LED, iluminación de clubes, conciertos, producciones de DJ, exposiciones y efectos visuales escénicos.
Información del producto
| Especificación | del artículo |
| Marca | DragónEtapa |
| Tipo de producto | Kit completo de soporte de iluminación modular con marco en U |
| Cantidad de marco en U | 3 piezas |
| Tamaño exterior del marco en U | 600 × 760 × 50 mm |
| Tamaño interior del marco en U | Aprox. 500 × 650 mm |
| Peso del marco en U | Aprox. 3,7 kg/unidad |
| Material del marco en U | Aleación de aluminio 6082-T6 |
| Cantidad superior en U | 1 pieza |
| Tamaño superior en U | Aprox. 600 × 50 × 110 mm con cáncamo |
| Base Móvil | Aprox. 800 × 610 × 120 mm |
| Ruedas | 4 piezas |
| Bandera | Negro / Plata |
| Peso del embalaje | Aprox. 45kg |
| Tamaño de embalaje | Aprox. 81×62×23cm |
| Volumen de embalaje | Aprox. 0,12 cbm |
| Aplicación principal | Cabezas móviles/Iluminación de escenario/Exhibición de accesorios modulares |
La página actual del producto confirma el kit de tres marcos, U-Top, base con ruedas, dimensiones, material 6082-T6, información de embalaje y opciones negro/plateado.
Peso de embalaje: 45 kg
Volumen de embalaje: 81 x 62 x 23 cm (0,12 cbm)
Marco en U 600 x 760 x 50 mm
Descripción del Producto

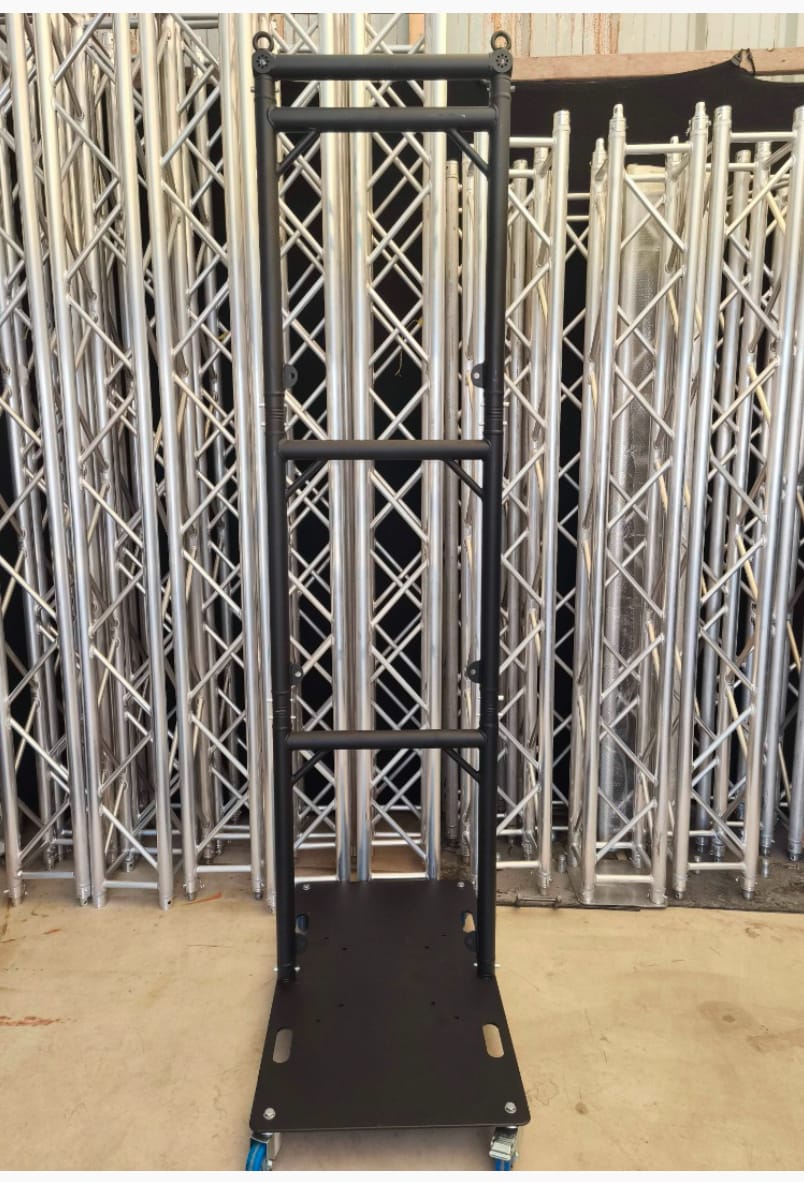

El kit de soporte de iluminación con marco en U de aluminio de 3 módulos DragonStage está diseñado como una estructura de iluminación modular de piso completa , en lugar de un solo componente con marco en U.
El kit combina tres marcos de iluminación individuales en forma de U verticalmente sobre una base móvil, con un módulo superior que completa la estructura.
Una configuración típica sigue esta lógica:
Base con ruedas → Estructura en U → Estructura en U → Estructura en U → Parte superior en U
Luego, los accesorios de iluminación se pueden organizar en diferentes posiciones verticales para crear efectos de iluminación de escenario en capas.
Para otras estructuras de iluminación para eventos, consulte Lighting Truss.
El Cosmic Truss U-Torm es una solución flexible para colgar posiciones de caída de accesorios de iluminación. Así como proyección u otros equipos en un diseño completamente modular.
Todos nuestros productos son 100% compatibles con truss global y la mayoría de otros fabricantes.
| Dimensión exterior | 23,6' x 2' x 29,9' (60 cm x 5 cm x 76 cm) |
| Dimensión interior | 19,7″ x 2″ x 25,6″ (50cm x 5cm x 65cm) |
| Peso | 8,1 libras. (3,7 kilogramos) |
| Carga del punto central | 110 libras. (50 kilogramos) |
| Material | Aleación de aluminio 6082-T6 |
| Accesorios : | Elemento de conexión cónico con pasador y clip de seguridad (2 incluidos) |
| Dimensiones con cáncamo | 23,6' x 2' x 4,3' (60 cm x 5 cm x 11 cm) |
| Peso | 4 libras (2 kilogramos) |
| Carga del punto central | 110 libras. (50 kilogramos) |
| Accesorios : | Elemento de conexión cónico con pasador y clip de seguridad (2 semicónicos incluidos) |
| Dimensions | 80x61x12cm
|
| Peso | 68 libras. (31,5 kilos) |
Kit completo de iluminación de 3 módulos
El paquete confirmado incluye:
Esto significa que el cliente no necesita comprar el marco, el módulo superior y la base por separado cuando se requiere una estructura de piso completa de tres módulos.
Marcos en U modulares de 600 × 760 mm
Cada marco en U mide aproximadamente:
600 × 760 × 50 mm
con un espacio interno de fijación de aproximadamente:
500 × 650 mm
El marco en U individual pesa aproximadamente 3,7 kg y está catalogado como aleación de aluminio 6082-T6..
El marco puede proporcionar una zona de montaje individual para accesorios compatibles como:
luces de haz de cabeza móvil
luces de lavado de cabeza móvil
efectos LED
luces de escenario compactas
accesorios de iluminación decorativa
Las dimensiones y el peso reales del dispositivo deben confirmarse antes de la instalación.
Posiciones de iluminación vertical
La principal ventaja de utilizar tres marcos en U es que no es necesario que todos los accesorios de iluminación se asienten sobre una viga horizontal.
En cambio, las luminarias se pueden distribuir verticalmente.
Esto puede crear:
posiciones de cabezas móviles apiladas
efectos de iluminación vertical
iluminación simétrica del lado del escenario
torres de iluminación del club
Pantallas de iluminación de DJ
estructuras de iluminación escénica
características de iluminación de exposición
Para accesorios compatibles, consulte Stage Light.
Módulo superior U-Top
El kit incluye un módulo U-Top que mide aproximadamente:
600 × 50 × 110 mm incluido el cáncamo
El U-Top completa la sección superior del marco modular y proporciona un punto de conexión adicional para la estructura de iluminación ensamblada.
Debido a que la sección superior sigue siendo un módulo separado, también se puede reemplazar de forma independiente si es necesario.
Base móvil con ruedas
El kit completo incluye una base móvil de aproximadamente:
800 × 610 × 120 mm
con cuatro ruedas.
Esto permite reposicionar la estructura de iluminación ensamblada durante:
preparación del escenario
ensayo
configuración de la exposición
trabajo de estudio
instalación de DJ
arreglo detrás del escenario
Las ruedas hacen que la estructura sea más cómoda de manejar que una torre de iluminación fija permanentemente.
¿Por qué utilizar una torre móvil con estructura en U?
Un armazón de iluminación convencional a menudo coloca las luminarias a lo largo de una línea horizontal.
Una torre modular con estructura en U crea un efecto visual diferente al disponer los accesorios verticalmente.
Esto resulta útil cuando la propia estructura de iluminación se convierte en parte del diseño del escenario.
La base móvil también significa que la posición se puede ajustar más fácilmente durante la configuración de la producción.
Acabado negro o plateado.
Este kit está disponible en:
Negro
Plata
A menudo se elige el negro cuando la estructura de soporte debería desaparecer visualmente en un entorno de escenario oscuro.
El color plateado puede resultar útil cuando se pretende que la propia estructura de aluminio permanezca visible como parte de una exposición, escenario o instalación decorativa. La página actual enumera ambas opciones de color.
Sistema de conexión modular
Cada marco en U utiliza elementos de conexión cónicos con pasadores y clips de seguridad.
Debido a que la estructura sigue siendo modular, las secciones individuales pueden ser:
ensamblado
desmantelado
reemplazado
transportado
reconfigurado
almacenado por separado
Para otros conectores y hardware de montaje, consulte Accesorios de Truss.
Útil para empresas de alquiler y turismo
Una torre de iluminación fija soldada solo proporciona una configuración.
Un sistema modular U-Frame ofrece a las empresas de alquiler más flexibilidad.
Los mismos componentes del U-Frame se pueden reorganizar potencialmente para:
torres de piso de tres niveles
soportes de iluminación más cortos
marcos de accesorios individuales
gotas de iluminación colgantes
otras estructuras visuales modulares
Esto hace que el sistema sea especialmente útil cuando los diseños de iluminación cambian de una producción a otra.
Para otros productos de truss modulares no convencionales, consulte Característica típica del sistema de truss.
Características principales
Kit completo de iluminación con marco en U de 3
Tamaño del marco en U aproximadamente 600×760×50 mm
Aprox. Espacio interno de 500×650 mm
Construcción de marco en U de aluminio 6082-T6
Un módulo superior en U
Base móvil con 4 ruedas.
Opciones en negro y plateado
Conexiones cónicas modulares
Múltiples posiciones de iluminación vertical
Adecuado para cabezas móviles y luminarias LED
Fácil de desmontar para transporte y almacenamiento.
Diseñado para uso repetido en eventos
Aplicaciones típicas
Iluminación de conciertos
iluminación de DJ
iluminación del club
Producciones en gira
Iluminación de exposiciones
Torres de cabeza móvil junto al escenario
Eventos corporativos
Iluminación de estudio
desfiles de moda
Iluminación de efectos visuales
Alquiler de sistemas de iluminación.
Información de embalaje
La información del producto existente enumera aproximadamente:
Peso del embalaje: 45 kg
Tamaño del embalaje: 81 × 62 × 23 cm
Volumen del embalaje: 0,12 cbm
La información final del embalaje debe reconfirmarse si se cambia la configuración, el color, la base o el paquete de accesorios.
Nota importante sobre el producto
La página pública actual también enumera una carga central de 50 kg tanto para el U-Frame como para el U-Top.
Sin embargo, la misma página contiene textos de terceros claramente copiados y un reclamo de compatibilidad absoluta con otros fabricantes. Por eso, recomiendo no tratar la cifra de 50 kg como un valor de ingeniería confirmado de DragonStage a menos que tenga su propia prueba, dibujo o cálculo para este producto exacto..
El peso final permitido de la luminaria, la configuración total de la torre y la condición de uso móvil deben confirmarse de acuerdo con el equipo de iluminación real y el ensamblaje completo.
Preguntas frecuentes
¿Qué se incluye en este kit de iluminación U-Frame?
El kit incluye 3 U-Frames, 1 U-Top, 1 base móvil, 4 ruedas y accesorios de conexión..
¿Qué tamaño tiene cada marco en U?
Cada marco mide aproximadamente 600×760×50 mm..
¿Cuál es el espacio interno para accesorios?
Las dimensiones internas son aproximadamente 500×650 mm..
¿Qué material se utiliza para el marco en U?
La especificación actual enumera la aleación de aluminio 6082-T6..
¿Cuál es el tamaño del U-Top?
El U-Top mide aproximadamente 600×50×110 mm, incluido el cáncamo..
¿El kit incluye ruedas?
Sí. La configuración completa incluye 4 ruedas..
¿Se pueden instalar luces de cabeza móvil?
Sí. Los cabezales móviles son una de las principales aplicaciones, siempre que las dimensiones y el peso del dispositivo coincidan con la configuración seleccionada.
¿Se pueden instalar luminarias a diferentes alturas?
Sí. Los tres marcos en U apilados crean múltiples posiciones de fijación vertical.
¿Se pueden utilizar los U-Frames por separado?
Sí. Son componentes modulares y se pueden desmontar de la torre completa.
¿Está disponible el negro?
Sí. La página actual enumera las opciones en negro y plateado .
¿La base del móvil está incluida?
Sí. La configuración completa del producto incluye una base con ruedas.
¿Puedo pedir una cantidad diferente de marcos en U?
Sí. El concepto modular permite discutir otras configuraciones según el diseño de iluminación requerido.
¿Por qué elegir DragonStage?
DragonStage suministra componentes individuales de Lighting Truss , así como sistemas de iluminación modulares completos.
Para este producto, la ventaja es que el marco en U, el módulo superior, la base y las ruedas se suministran como un kit coordinado. Por lo tanto, los clientes que necesitan una estructura de iluminación vertical completa con cabezal móvil no necesitan ensamblar el sistema a partir de piezas no relacionadas.
CTA suave
Para cotización por favor proporcione:
DragonStage puede entonces confirmar la configuración de iluminación completa y adecuada del U-Frame.
