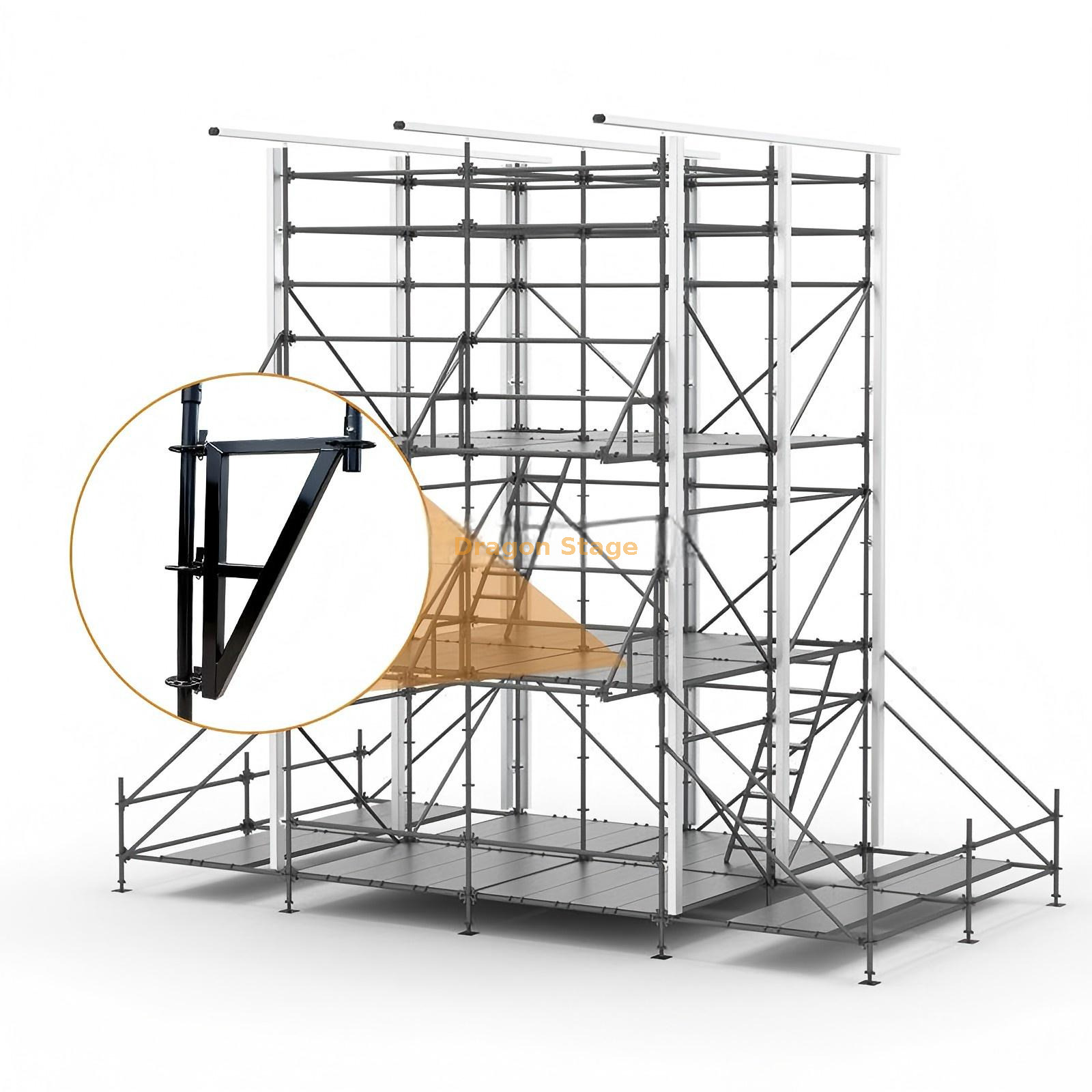

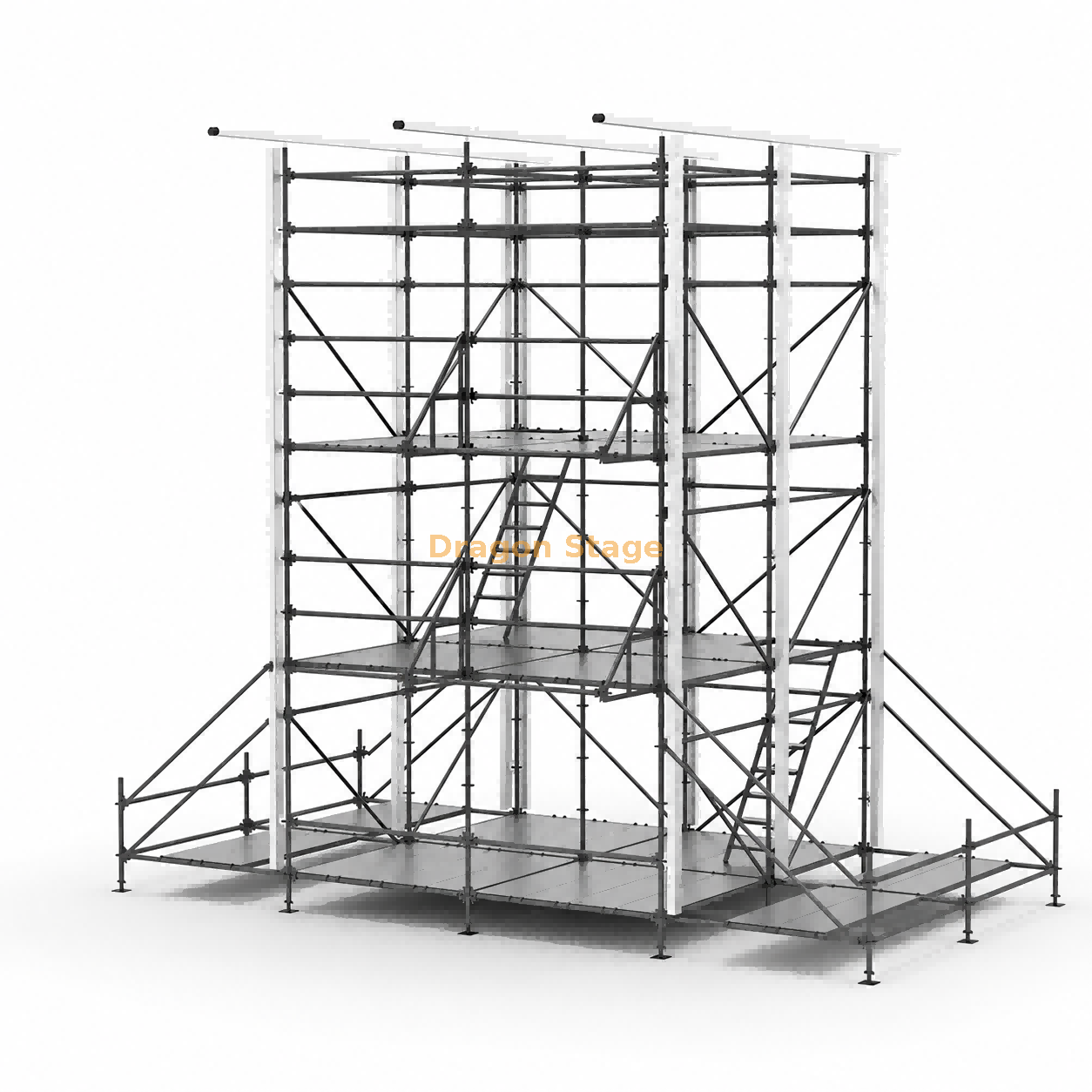

La torre de control Ringlock FOH híbrida de varios niveles DragonStage de 4 m × 4 m es una estructura de control técnico temporal personalizada para conciertos, festivales, producciones en vivo y otras aplicaciones de eventos.

La torre utiliza un sistema de estructura modular Ringlock como marco de soporte principal, mientras que el sistema de cubierta superior utiliza componentes de techo de aluminio dedicados.

Las dimensiones confirmadas para esta configuración son:

Ancho: 4 m
Profundidad: 4 m
Altura del lado bajo/alero: 6 m
Altura máxima del techo: 7 m
Altura total máxima: 7 m

El techo tiene una pendiente de aproximadamente 6 m en el lado inferior hasta 7 m en el lado superior , formando un perfil de techo de una sola pendiente.

Según el BOQ suministrado, el paquete completo incluye estándares Ringlock, largueros y tirantes diagonales, tablones para plataformas de trabajo, tablones de acceso, escaleras de aluminio, vigas de techo de aluminio, postes de soporte de lona, ​​extensiones de marquesinas, cubiertas para techos y cortinas, una estructura de base auxiliar y tubos de acero relacionados con el lastre.

Especificaciones principales

Estructura de trabajo FOH multinivel

Con una altura máxima de 7 m , este producto se trata mejor como una torre de control FOH que como una simple cabina de control.

La estructura Ringlock permite incorporar a la estructura vertical niveles de plataformas de trabajo para diferentes usos técnicos.

Dependiendo de la configuración del evento, estas áreas podrán usarse para:

• control de audio

• control de iluminación

• Producción de vídeo

• Posiciones de cámara o técnicas

• Mostrar coordinación

• Equipo de comunicación

• Otras funciones de producción de eventos

El uso final de cada nivel debe determinarse de acuerdo con el equipo real y los requisitos operativos del cliente.

Para productos de plataforma modular para eventos relacionados, consulte Ringlock Stage System.

Marco principal de bloqueo de anillo

La torre principal está fabricada con componentes modulares Ringlock.

El BOQ de estructura principal suministrado incluye:

• Estándares verticales principales de 27 × 2 m

• Estándares verticales principales de 3 × 1 m

• Largueros horizontales principales de 54 × 2 m

• Tirantes diagonales principales de 24 × 2,83 m

• Vigas de una sola fila de 18 × 2 m

Este formato de componente modular es adecuado para estructuras de eventos temporales que deben transportarse, ensamblarse, desmontarse y reutilizarse para diferentes proyectos.

A diferencia de una sala de control soldada permanentemente, los componentes individuales de Ringlock también se pueden reemplazar o reconfigurar cuando cambian las dimensiones del proyecto.

Sistema de techo de una sola pendiente de aluminio

La estructura superior de cubierta contra la intemperie utiliza componentes de aluminio en lugar de extender el marco Ringlock directamente al techo de un andamio convencional.

El paquete de aluminio suministrado incluye:

• Vigas de techo de aluminio de 6 × 6,1231 m

• Postes de soporte de lona de aluminio de 9 × 6 m

• Horquillas de columna de aluminio de 9 × 0,5 m

• Vigas de dosel externas de 9 × 1,5 m

Esta combinación convierte al producto en un auténtico sistema FOH híbrido Ringlock + aluminio..

DragonStage también fabrica Aluminium Truss y otras estructuras de aluminio para eventos cuando un proyecto requiere que la torre FOH esté coordinada con el escenario principal o el paquete de truss.

Techo de pendiente única de 6 a 7 m

El techo no utiliza cumbrera central.

En cambio, se inclina en una dirección:

Punto bajo: aproximadamente 6 m
Punto alto: aproximadamente 7 m

Esto crea el perfil de techo asimétrico especificado para esta configuración FOH.

Las dimensiones del techo dadas aquí describen únicamente la geometría fabricada. No deben interpretarse como una declaración verificada sobre la resistencia al viento, la capacidad de drenaje o la carga estructural.

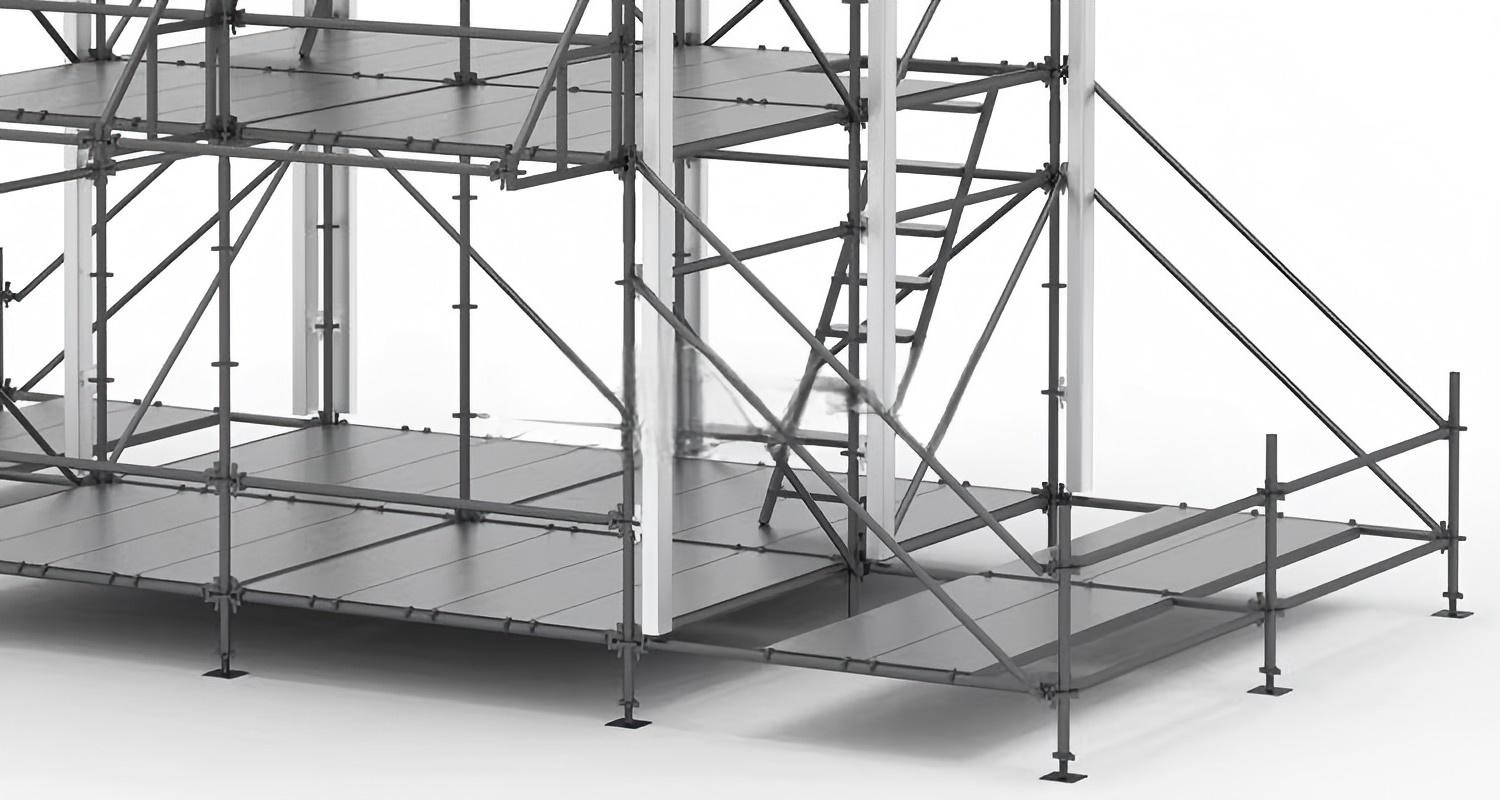

Plataformas de Trabajo y Acceso Interno

El BOQ incluye:

• 84 tablones de plataforma

• Tablones de apertura de aluminio y madera de 2 × 2 m

• 2 escaleras de aluminio de alta resistencia

Las tablas abatibles y las escaleras proporcionan acceso entre los niveles de trabajo dentro de la torre.

Para una estructura FOH de varios niveles, el acceso es parte de la configuración del producto y no una idea de último momento. De este modo, las posiciones de escalera y los niveles de trabajo necesarios se pueden confirmar junto con la disposición del equipamiento del cliente.

La información actual del producto no incluye una clasificación de carga de plataforma verificada, por lo que en esta página no se afirma la capacidad de ocupantes ni de equipos.

Paquete de techo y cortina

La configuración actual incluye un paquete de protección contra la intemperie relativamente completo.

Según el BOQ:

Lona del techo principal: 48 m² × 1
Lona exterior del dosel: 3 m² × 6
Cortinas laterales: 24 m² × 2
Cortina delantera/trasera: 24 m² × 1

Estos revestimientos permiten que la estructura FOH proporcione un entorno de trabajo técnico más protegido que una torre de andamio abierta.

Las posiciones de las cortinas se pueden personalizar según la dirección que debe permanecer abierta para:

• Línea de visión del escenario

• Acceso del operador

• Posición de la cámara

• Ventilación

• Enrutamiento de cables

• Carga de equipos

Extensiones de dosel externas

El producto también contiene componentes adicionales de soporte de marquesina alrededor de la estructura principal.

El BOQ incluye:

• Estabilizadores de dosel de 9 × 0,9 m

• Largueros estabilizadores de dosel de 6 × 2 m

• Vigas de marquesina de aluminio de 9 × 1,5 m

• 6 lonas de dosel de 3 m².

Estos componentes forman parte del paquete FOH suministrado y pueden proporcionar áreas cubiertas adicionales alrededor de la torre principal según el diseño final.

Deben tratarse como accesorios específicos del proyecto , no como una característica obligatoria de cada torre DragonStage FOH.

Estructura Base Auxiliar

También se incluye un grupo de componentes de base auxiliar independiente.

El paquete contiene además:

2 tubos de lastre de acero de 50 × 2 mm de largo de 4 m de largo con accesorios

Estos elementos describen lo que se incluye en esta configuración de producto en particular.

No establecen que dos tubos de acero por sí solos proporcionen el lastre o la estabilización necesarios para cada lugar Los requisitos de estabilización reales dependen de las condiciones finales de instalación. .

peso del embalaje: 2900 kg

volumen de embalaje: 11cbm

BOQ completo

Un paquete completo de suministros FOH

Para el comprador, este producto no es simplemente una cantidad de andamio Ringlock.

El paquete suministrado combina:

Marco de torre Ringlock + plataformas de trabajo + acceso interno + marco de techo de aluminio + cubierta contra la intemperie + extensiones de marquesina + componentes de base auxiliares + accesorios relacionados con la estabilización

Esto es importante para las empresas de eventos que compran un sistema FOH completo, porque los niveles de trabajo, el techo, el cerramiento y los componentes de acceso se pueden preparar dentro del mismo paquete de producción.

DragonStage también puede suministrar la estructura FOH junto con Stage Truss y otros equipos para eventos cuando forme parte de un proyecto de concierto más grande.

Aplicaciones típicas

Esta torre FOH de varios niveles de 4 mx 4 m es adecuada para aplicaciones tales como:

• Control FOH de concierto

• Control de producción de festivales

• Posiciones de mezcla de audio

• Posiciones de control de iluminación

• Áreas de producción de vídeo

• Puestos de observación técnica

• Estructuras de comando de eventos temporales

Para aplicaciones completas de producción de conciertos, consulte nuestra página de eventos de conciertos .

Fabricación personalizada

La configuración de 4m × 4m × 7m que se muestra aquí es un paquete de producto específico.

DragonStage puede personalizar:

• Ancho y profundidad de la torre

• Altura total

• Número de niveles de trabajo

• Posiciones de plataforma

• Configuración de escalera

• Puntos altos y bajos del techo

• Dirección de pendiente del techo

• Disposición de cortinas

• Dimensiones del dosel

• Aberturas para equipos

• Posiciones de tendido de cables

• Disposición de la plataforma auxiliar

• Acabado superficial

Para requisitos no estándar, consulte nuestra capacidad de producción de escenarios personalizados .

¿Qué información se debe proporcionar para la cotización?

Para una torre FOH de varios niveles similar, los clientes deben proporcionar:

• Ancho y profundidad requeridos

• Altura total requerida

• Número de niveles de trabajo

• Altura de cada plataforma de trabajo.

• Número de operadores

• Equipos de audio, iluminación, vídeo o cámara.

• Dimensiones y pesos del equipo.

• Dirección de visualización requerida

• Requisitos de cortina/cerramiento

• Requisitos de acceso

• Uso interior o exterior

• Ubicación de instalación

• Condición del terreno

• Cantidad requerida

• Dibujo o imagen de referencia.

Para aplicaciones en exteriores, las condiciones del sitio y los requisitos de estabilización específicos del proyecto también deben confirmarse antes de determinar la configuración final.

Nota técnica importante

Esta página de producto confirma la configuración física y la BOQ suministrada para esta torre FOH de 4 m × 4 m en particular..

No establece:

• Carga permitida de la plataforma

• Número máximo de ocupantes

• Carga del techo

• Resistencia al viento

• Requisito de lastre

• Requisito de anclaje

• factor de seguridad

• Certificación de ingeniería

• Cumplimiento del código local

• Aprobación de ingeniería

En particular, los tubos relacionados con lastre y las estructuras auxiliares enumeradas son componentes de esta configuración. Su presencia no debe convertirse en un lastre universal o una recomendación de cimentación para otro proyecto.

Preguntas frecuentes

¿Cuál es el tamaño de esta torre de control FOH?

La huella principal es de aproximadamente 4 mx 4 m , con una estructura máxima y una altura de techo de aproximadamente 7 m..

¿Por qué se llama torre FOH en lugar de cabina FOH?

La estructura es alta e incluye múltiples niveles de trabajo con acceso interno, por lo que la torre de control FOH de múltiples niveles describe el producto con mayor precisión que una cabina de control de un solo nivel.

¿Cuál es la altura del techo?

El techo de una pendiente se extiende desde aproximadamente 6 m en el lado bajo hasta 7 m en el lado alto..

¿La torre completa está hecha de Ringlock?

No. La torre principal utiliza componentes Ringlock, mientras que el techo y los componentes de soporte de cubierta relacionados utilizan miembros de aluminio. Es un producto híbrido Ringlock + aluminio.

¿Están incluidas las plataformas de trabajo?

Sí. El BOQ actual incluye 84 tablones de plataforma, dos tablones de apertura y tablones de plataforma base adicionales.

¿Están incluidas las escaleras?

Sí. En esta configuración se incluyen dos escaleras de aluminio de alta resistencia.

¿El producto incluye cobertura climática?

Sí. El paquete actual incluye la lona del techo principal, lonas exteriores del dosel, dos cortinas laterales y una cortina delantera/trasera.

¿Están incluidas las áreas de apoyo externo?

Sí. Los estabilizadores de la marquesina, las vigas de la marquesina, los miembros de base auxiliares y los componentes de plataforma relacionados se enumeran en el BOQ actual.

¿Se puede personalizar el número de niveles de FOH?

Sí. Los niveles de la plataforma, la altura de la torre, la disposición del acceso y las áreas de trabajo internas se pueden modificar según los requisitos del operador y del equipo.

¿La tubería de acero listada especifica el lastre requerido?

No. El BOQ incluye accesorios y tuberías de acero de 50×2 mm relacionados con lastre, pero el requisito de estabilización real debe determinarse de acuerdo con las condiciones finales de instalación.
