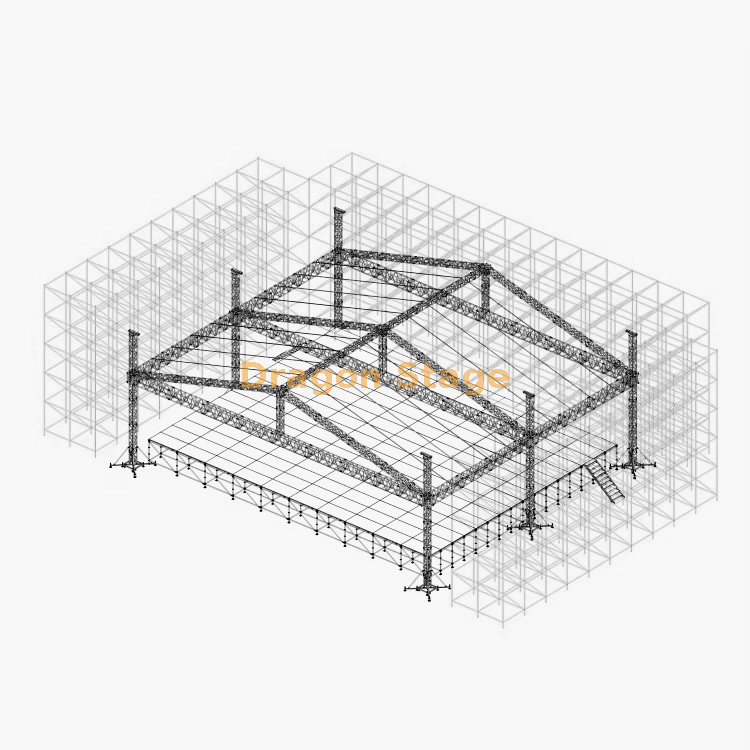

Muro de celosía Ringlock de 36 m con escenario de techo de aluminio de 21 x 20 m, 2 alas LED frontales y 2 escaleras de aluminio
50 Recenzoj
El DragonStage Muro de armadura Ringlock de 36 m con escenario de techo de aluminio de 21x20 m es una gran estructura para eventos estilo concierto que combina un marco de pared Ringlock completo, un escenario central con techo de aluminio, dos estructuras frontales de LED y dos escaleras de acceso de aluminio. La estructura general de Ringlock mide aproximadamente 36m de ancho × 20m de profundidad × 10m de alto. La etapa central de techo de aluminio utiliza un Estructura de techo tipo armadura de 21m × 20m × 10m, con un Plataforma de escenario de 20m × 18m y dos escaleras de aluminio de 2m de altura.
DragonStage Ringlock Truss Wall + escenario con techo de aluminio + 2 escaleras es una gran estructura temporal para eventos diseñada para conciertos, festivales, presentaciones públicas, ceremonias y otras producciones escénicas que requieren un diseño estilo concierto más completo que un escenario en techo estándar solo.
Este producto combina tres partes principales en un sistema coordinado:
una estructura de pared de celosía Ringlock circundante
un central de techo de aluminio escenario
dos alas LED frontales ubicadas a ambos lados del área del escenario principal
La estructura general es adecuada para proyectos donde el cliente necesita no solo un escenario techado, sino también un marco circundante más grande para presentación visual, extensión del escenario y uso de eventos relacionados con LED.
La estructura general de Ringlock mide aproximadamente:
Ancho Total: 36m
Profundidad total: 20m
Altura total: 10 m
peso del embalaje: 20520kg
volumen de embalaje: 33cbm
Artículo
Especificación
Cantidad
Armadura de capa
Tubo horizontal, L:2M
1268 piezas
Tubo diagonal, LR3, L: 2,44 M
1090 piezas
Pilar,LR1, L:2m
525 piezas
base ajustable,LR4, H:0,25m
111 piezas
Dentro de este marco completo de Ringlock, la etapa central del techo de aluminio está configurada como:
Tamaño exterior de la armadura del techo: 21 m de ancho × 20 m de profundidad × 10 m de alto
Tamaño de la plataforma del escenario: 20 m de ancho × 18 m de profundidad
Altura del escenario: 2m
Escaleras: 2 escaleras de aluminio
En los lados frontal izquierdo y frontal derecho de la estructura, hay dos secciones de ala LED:
Tamaño del ala LED frontal (cada una): 4 m de ancho × 20 m de profundidad × 10 m de alto
peso del embalaje: 16150 kg
Volumen de embalaje: 46 cbm.
Artículo
Especificación
Cantidad
etapa de montaje de acero
cobertura: 3,3x6,6 pies (1x2m)
de madera
180 piezas
LR01, pilar y tubo interno
L =
1,50m
209 piezas
LR02, tubo horizontal, longitud: 2 m
380 piezas
LR02, tubo horizontal, longitud: 1 m
396 piezas
LR03, tubo diagonal (lado largo)
L =
2.50
190 piezas
LR03, tubo diagonal (lado corto)
L =
1.80
198 piezas
Tenedor
209 piezas
abrazadera
190 piezas
Base ajustable para escenario
209 piezas
Escalera del escenario
cubierta de madera
total
8
pasos
2 piezas
Pasamanos de escalera
longitud
3.2
medidores
4 piezas
peso del embalaje: 4850 kg
Volumen de embalaje: 47 cbm.
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
21,00 m Manga(frontal)
3 juegos
3.00 m
50×4.0
CS520×760
21 piezas
2,00 metros
50×4.0
CS520×760
0 piezas
1,00 metros
50×4.0
CS520×760
0 piezas
20,00 m Manga(lateral)
2 conjuntos
3.00 m
50×4.0
CS520×760
12 piezas
2,00 metros
50×4.0
CS520×760
0 piezas
1,00 metros
50×4.0
CS520×760
4 piezas
Pilar de 9.00 m
6 juegos
3.00 m
50 × 3.0
CS389 × 389
18 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,00 metros
50 × 3.0
CS389 × 389
0 piezas
cubo de haz
6 caras
CS520×760
0 piezas
Torre de marco
Bloque de manga de espiga L
6 piezas
Base de acero L
6 piezas
Sección superior L
6 piezas
Polipasto manual, ba05 2tons
6 piezas
Sección de bisagra de espiga, altura 1 m
6 piezas
Eslinga de fibra,BA04,2 toneladas 3m
6 piezas
Estabilizador largo
24 piezas
Artículo
Especificación (armadura Squre)
Cantidad
longitud
tubo principal (mm)
tamaño (mm)
Pilar del techo
3 juegos
2,10 metros
50 × 3.0
CS389 × 389
3 piezas
Vige superior de 20.00 m
1 juegos
3.00 m
50 × 3.0
CS389 × 389
6 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,00 metros
50 × 3.0
CS389 × 389
2 piezas
Viga Oblicua de 10,70 m
6 juegos
3.00 m
50 × 3.0
CS389 × 389
18 piezas
2,00 metros
50 × 3.0
CS389 × 389
0 piezas
1,70 metros
50 × 3.0
CS389 × 389
6 piezas
Armazón de escalera de 10,70 m
16 juegos
3.00 m
50 × 3.0
CL40,389*50
48 piezas
2,00 metros
50 × 3.0
CL40,389*50
0 piezas
1,70 metros
50 × 3.0
CL40,389*50
16 piezas
Componentes del techo
4
Techo Conner de 4 maneras, uso para la armadura de la viga del techo
CS389 × 389
2 piezas
5
Techo Conner de 5 maneras, uso para la armadura de la viga del techo
CS389 × 389
1 por ciento
1
Conectar placa con abrazadera
CS389 × 389
3 piezas
Aferración
32pcs
Pinza doble
12 piezas
Material del dosel del techo: PVC, color azul o personalizado.
599.06
1 por ciento
Esto crea un gran diseño de escenario estilo concierto con un escenario principal techado y dos estructuras laterales frontales largas para uso relacionado con LED u otros fines de soporte de eventos.
Esto significa que el producto no es simplemente un escenario de techo. La estructura de pared Ringlock amplía la escala general de la configuración del evento y proporciona una presencia visual y estructural más fuerte alrededor del escenario principal.
En comparación con un techo de escenario independiente normal, este tipo de estructura es más adecuada cuando el proyecto requiere:
una gran fachada de escenario estilo concierto
áreas de extensión lateral
presentación estructural tipo muro circundante
integración del ala LED delantera
un entorno de escenario más completo en lugar de un solo marco de techo
Debido a que Ringlock es modular, la estructura circundante también se puede analizar en otros anchos, profundidades y alturas si se necesita un concepto similar en una escala diferente.
Etapa central de techos de aluminio
La parte media del proyecto utiliza un escenario de techo con armadura de aluminio.
Las dimensiones de la armadura exterior del techo son aproximadamente:
21m de ancho
20m de profundidad
10m de altura
Dentro del área techada, la plataforma de actuación principal mide:
20m de ancho
18m de profundidad
Altura de plataforma de 2 m.
Esta configuración proporciona una gran área de actuación cubierta adecuada para producción de conciertos, espectáculos en vivo, ceremonias y puesta en escena de grandes eventos.
La página registra únicamente las dimensiones físicas del escenario. No reclama una clasificación de carga de plataforma, una clasificación de carga de techo o una aprobación de ingeniería sin datos verificados por separado.
Una de las principales características visuales de este producto es el uso de dos alas LED frontales..
Cada ala mide aproximadamente:
4m de ancho
20m de profundidad
10m de altura
Estos están ubicados a ambos lados de la estructura del escenario principal y se describen aquí como alas LED frontales , lo que significa que están pensadas como estructuras laterales relacionadas con pantallas LED o uso de extensión visual del escenario.
En el uso práctico de proyectos, estas estructuras laterales pueden considerarse para:
Áreas de soporte de pantalla LED
encuadre visual del lado del escenario
ampliación de la fachada del concierto
estructura lateral decorativa o de marca
otras aplicaciones visuales relacionadas con eventos
Esta página describe únicamente la estructura. Las pantallas LED reales solo deben considerarse incluidas si se enumeran específicamente en la cotización.
Para estructuras de soporte de exhibición similares, los clientes también pueden visitar nuestra página LED Stage Truss.
Plataforma del escenario principal de 20x18m
La plataforma de rendimiento mide:
20m de ancho
18m de profundidad
2m altura
Esta plataforma de escenario de gran tamaño es adecuada para aplicaciones tales como:
actuaciones de música en vivo
escenarios de conciertos
producciones de eventos públicos
ceremonias de apertura
espectáculos de danza y performance
grandes etapas de presentación temporal
Debido a que la plataforma es parte de una estructura integrada más grande, funciona junto con el marco del techo, la estructura de la pared Ringlock circundante, las alas LED laterales y las escaleras de acceso como un producto de escenario coordinado.
Para los compradores que buscan otros sistemas de plataforma, DragonStage también ofrece soluciones Staging y Quick Stage.
Dos escaleras de aluminio
El paquete de escenario incluye 2 escaleras de aluminio..
Estas escaleras están destinadas a la plataforma del escenario principal de 2 m de altura y proporcionan acceso a la zona de actuación.
La información del producto confirmada incluye:
Cantidad: 2 escaleras
Material: Aluminio
Altura del escenario servida: 2m
El ancho exacto de la escalera, la disposición de los escalones, la configuración de los pasamanos y los detalles del rellano se pueden confirmar durante la etapa de cotización si el cliente requiere esos detalles.
Diseño de escenario integrado estilo concierto
Este producto se entiende mejor como un paquete completo de diseño de escenario en lugar de varios elementos separados agrupados.
La estructura completa incluye:
una estructura de pared de celosía Ringlock circundante
una etapa central de techo de aluminio
Una plataforma de escenario de 20m × 18m
dos alas LED delanteras
dos escaleras de aluminio
Esto hace que el producto sea especialmente adecuado para clientes que desean un formato de escenario de concierto más grande y completo en lugar de un simple techo más plataforma de escenario.
Es particularmente útil cuando el proyecto necesita:
una gran huella escénica
alas estructurales del lado del escenario
Áreas laterales relacionadas con LED
una estructura visual envolvente completa estilo concierto
una mayor elevación frontal y presencia de eventos
Aplicaciones típicas
Este producto se puede considerar para aplicaciones tales como:
conciertos al aire libre
festivales de música
etapas de desempeño
etapas de eventos públicos
etapas de la ceremonia
producciones de eventos de marca
grandes escenarios temporales de entretenimiento
Escenario de conciertos con soporte LED
Debido a su gran tamaño y concepto estructural integrado, este producto es más adecuado para proyectos de eventos de tamaño mediano a grande que para aplicaciones de escenario compacto.
Para aplicaciones más amplias de sistemas de eventos y conciertos, consulte nuestra página de eventos de conciertos .
Opciones de fabricación personalizadas
Esta configuración de 36 mx 20 mx 10 m es un diseño de producto estilo proyecto.
DragonStage puede personalizar:
ancho total de la estructura
profundidad total de la estructura
altura total de la estructura
dimensiones del techo principal
dimensiones de la plataforma del escenario
altura del escenario
numero de escaleras
Tamaño del ala LED delantera
disposición estructural lateral
Coordinación del diseño con otros sistemas de eventos.
cantidad y acabado del proyecto
Si el cliente ya tiene un plano del escenario, un plano del lugar o un diseño del proyecto, DragonStage puede utilizar esa información como base para una cotización más específica.
Para una estructura de escenario similar, los clientes deben proporcionar:
ancho total requerido de la estructura
profundidad total requerida de la estructura
altura total requerida
tamaño requerido del escenario principal
altura requerida del escenario
si se necesitan alas LED delanteras
Dimensiones del ala LED
dimensiones del techo
uso interior o exterior
ubicación de instalación
condición del terreno
cantidad requerida
dibujo de referencia o imagen si está disponible
Si el proyecto también involucra pantallas LED, sistemas de audio, estructuras de iluminación o requisitos de acceso especiales, esos detalles también deben confirmarse durante la cotización.
Nota técnica importante
Esta página registra la configuración física confirmada del producto, que incluye:
dimensiones generales de la estructura Ringlock
Dimensiones del escenario del techo central de aluminio.
tamaño de la plataforma del escenario
cantidad de escalera
dimensiones del ala LED delantera
Esta página no establece:
carga permitida de la plataforma
carga del techo
resistencia al viento
requisito de lastre
requisito de anclaje
factor de seguridad
proceso de dar un título
aprobación de ingeniería
cumplimiento del código local
Si el proyecto requiere verificación de ingeniería o aprobación local, eso debe manejarse por separado de acuerdo con el diseño final y las condiciones de instalación.
Preguntas frecuentes
¿Cuál es el tamaño total de esta estructura? La estructura general de Ringlock tiene aproximadamente 36 m de ancho × 20 m de profundidad × 10 m de alto..
¿Cuál es el tamaño del escenario principal techado? El escenario central con techo de aluminio tiene un tamaño de armadura exterior de aproximadamente 21 mx 20 mx 10 m , con una plataforma de escenario de 20 mx 18 m .
¿Cuántas escaleras están incluidas? Esta configuración incluye 2 escaleras de aluminio para la plataforma del escenario de 2 m de altura.
¿Qué son las aletas LED delanteras? El producto incluye 2 alas LED frontales , cada una de aproximadamente 4 m de ancho × 20 m de profundidad × 10 m de alto.
¿Toda la estructura es de aluminio? No. Este es un sistema combinado. La estructura de la pared circundante se basa en Ringlock, mientras que el escenario del techo central utiliza una construcción de armadura de aluminio.
¿Se pueden personalizar las dimensiones? Sí. La estructura general, el tamaño del techo, el tamaño del escenario, la altura del escenario, la cantidad de escaleras y las dimensiones de las alas LED se pueden personalizar.
¿Este producto incluye pantallas LED? Esta página describe únicamente el producto estructural. Las pantallas LED reales solo deben considerarse incluidas si se enumeran específicamente en la cotización.
¿Es este un producto estándar o un producto de proyecto personalizado? Es mejor tratarlo como un producto personalizado estilo proyecto basado en la capacidad de fabricación de DragonStage.
