Truss de iluminación de escenario portátil de aluminio Gentry 12x6m
Volumen de embalaje: 4cbm
peso del embalaje: 450 kg
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (M) | tubo principal (milímetro) | tamaño (milímetro) |
| Haz | 3 | 50 × 3.0 | CS389 × 389 | 3 piezas |
| 2 | 50 × 3.0 | CS389 × 389 | 1 PCS |
| 1 | 50 × 3.0 | CS389 × 389 | piezas |
| 0.5 | 50 × 3.0 | CS289×289 | 2 piezas |
| Pilar | 3 | 50 × 3.0 | CS289×289 | 2 piezas |
| 2 | 50 × 3.0 | CS289×289 | 2 piezas |
| 1 | 50 × 3.0 | CS289×289 | 2 piezas |
| 0.5 | 50 × 3.0 | CS289×289 | piezas |
| Torre | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1 m | 2 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8 PCS |
| Accesorio de armadura | Acoplador cónico y clip y alfiler | conjunto
completo |
¿Qué es una armadura de iluminación de pórtico?
Una armadura de iluminación de pórtico es una estructura portátil de soporte en el suelo que consta de dos torres verticales conectadas por una viga de armadura horizontal. Proporciona un método seguro y eficiente para suspender iluminación de escenario, pancartas, pantallas LED y equipos de producción livianos sin requerir puntos de montaje permanentes.
En comparación con los sistemas de armazón de techo de gran tamaño, un armazón de pórtico es más rápido de ensamblar, más fácil de transportar e ideal para eventos temporales en interiores y exteriores.
Descripción general del producto

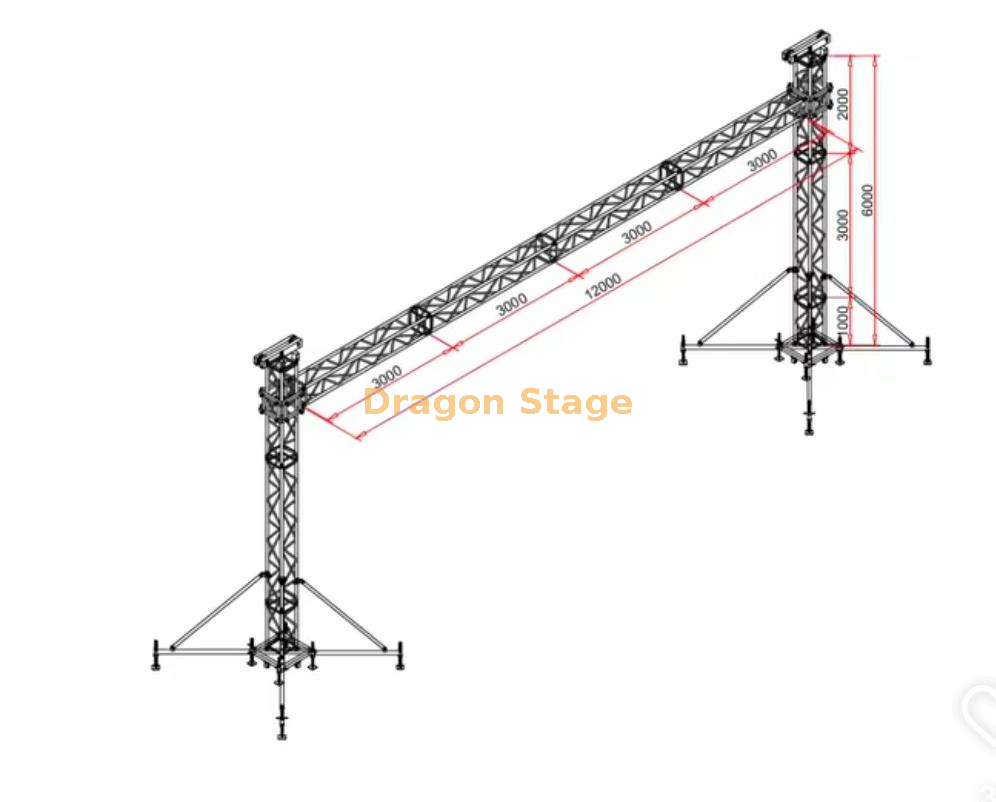

Este sistema de armazón de pórtico portátil de aluminio proporciona una luz máxima de 12 m con una altura estructural de 6 m . El diseño modular permite diferentes combinaciones de ancho y alto, lo que lo hace adecuado para conciertos, exposiciones, festivales y eventos corporativos.
El sistema utiliza un mecanismo de elevación de bloque de manga profesional, que permite elevar la viga horizontal de forma segura después del montaje.
Obtenga más información sobre nuestras soluciones completas de ingeniería:
https://www.dragontruss.com/engineering-solution.html
Especificaciones clave
Dimensiones máximas
Ancho: 12m
Altura: hasta 6m
Configuraciones ajustables
Ancho: 3,5 ma 12 m
Altura: 3m a 6m
Componentes principales
Armazón de viga de aluminio de 389 × 389 mm
Armazón de torre de aluminio de 289 × 289 mm
Bloques de manga
Polipastos de cadena manuales de 2 toneladas
Bases de acero
Secciones de base con bisagras
Estabilizadores largos
Eslingas de fibra
Acopladores cónicos completos, pasadores y clips de seguridad.
Información de embalaje
Peso: 450 kg
Volumen: 4 cbm
¿Por qué elegir un sistema de pórtico?
Instalación rápida
El sistema de elevación de bloques de manga permite a los instaladores ensamblar la estructura al nivel del suelo antes de levantar la viga de manera segura a su posición.
Obtenga más información sobre los métodos de instalación:
https://www.dragontruss.com/Installation-Methodology-for-Modular-Stage-Truss-Scaffold-Systems.html
Diseño modular
Se pueden combinar diferentes longitudes de vigas y alturas de torre para crear configuraciones adecuadas para diversos lugares.
Comprender la ingeniería modular:
https://www.dragontruss.com/Modular-System-Logic-for-Stage-Truss-Scaffold.html
Excelente movilidad
Todo el sistema está diseñado para transporte repetido y montaje rápido, lo que lo hace ideal para producciones en gira y empresas de alquiler.
Aplicaciones típicas

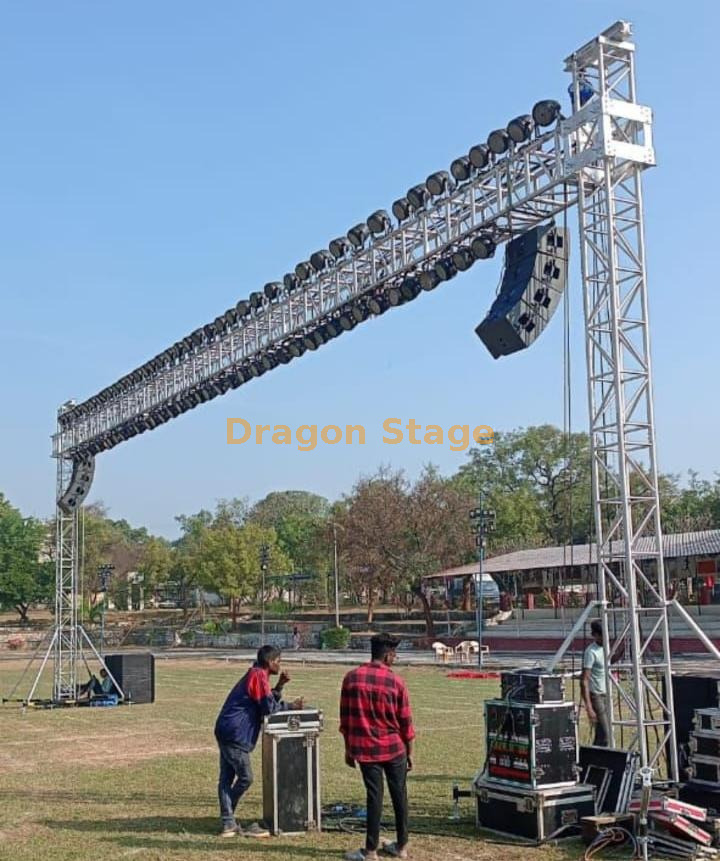

Soporte de iluminación para conciertos
Ideal para apoyar:
https://www.dragontruss.com/Concert-Event.html
Eventos Corporativos
Adecuado para:
Estructuras de entrada a la exposición
El marco de pórtico también se puede utilizar como:
Puerta de entrada
Área de registro
Estructura de marca
https://www.dragontruss.com/Exhibition-Booth.html
Instalaciones temporales al aire libre
Con estabilizadores y lastre adecuados, el sistema de pórtico es adecuado para producciones temporales al aire libre.
Ejemplos de aplicación:
https://www.dragontruss.com/applications.html
Consideraciones de ingeniería
Sistema de elevación de bloques de manga
A diferencia de los marcos de armadura fija, los sistemas de pórtico utilizan bloques de manga y polipastos manuales para elevar la viga después del ensamblaje. Esto mejora la seguridad de la instalación al tiempo que reduce el trabajo en altura.
Capacidad de carga
La carga permitida depende de:
Los cálculos de carga siempre deben realizarse antes de la instalación.
https://www.dragontruss.com/load-analysis-for-modular-stage-systems.html
Estabilidad estructural
Los estabilizadores largos mejoran significativamente la estabilidad al aumentar la huella de apoyo efectiva.
Cuando no sea posible el anclaje al suelo, se deberían considerar sistemas de lastre.
Recomendaciones de seguridad:
https://www.dragontruss.com/safety-standards-engineering-constraints.html
Calidad de los materiales
El sistema de armadura está fabricado con aleaciones de aluminio estructural de alta resistencia, lo que proporciona una excelente relación resistencia-peso y resistencia a la corrosión.
Más información:
https://www.dragontruss.com/Aluminum-Material-Guide-for-Truss-Systems-Structural-Properties-Grade-Comparison-Engineering-Applications-id41161655.html
Preguntas frecuentes
¿Se puede personalizar el ancho y el alto?
Sí. Tanto el tramo como la altura de la torre se pueden personalizar según los requisitos del proyecto.
¿Puede esto soportar pantallas LED?
Sí, siempre que la estructura esté diseñada de acuerdo con las condiciones de carga y viento requeridas.
¿Es adecuado para uso en exteriores?
Sí. Se deben utilizar estabilizadores, lastre o anclaje al suelo adecuados dependiendo de las condiciones del sitio.
¿Cuál es la diferencia entre una armadura de pórtico y una armadura de techo?
Una armadura de pórtico soporta equipos utilizando una estructura simple de dos torres, mientras que una armadura de techo incluye un marco de techo completo capaz de soportar sistemas de iluminación y protección contra la intemperie más grandes.
