peso del embalaje: 1800 kg
Volumen de embalaje: 12cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 27 PCS |
| 1.22m abrazadera en el escenario | 36 PCS |
| 2.44m abrazadera en el escenario | 30 pcs |
| soportar con un tubo extensible | 40 pcs |
| Base ajustable | 40 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |
Peso de embalaje: 1900 kg
Volumen de embalaje: 12cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 4.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 179.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 4.00 m de alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

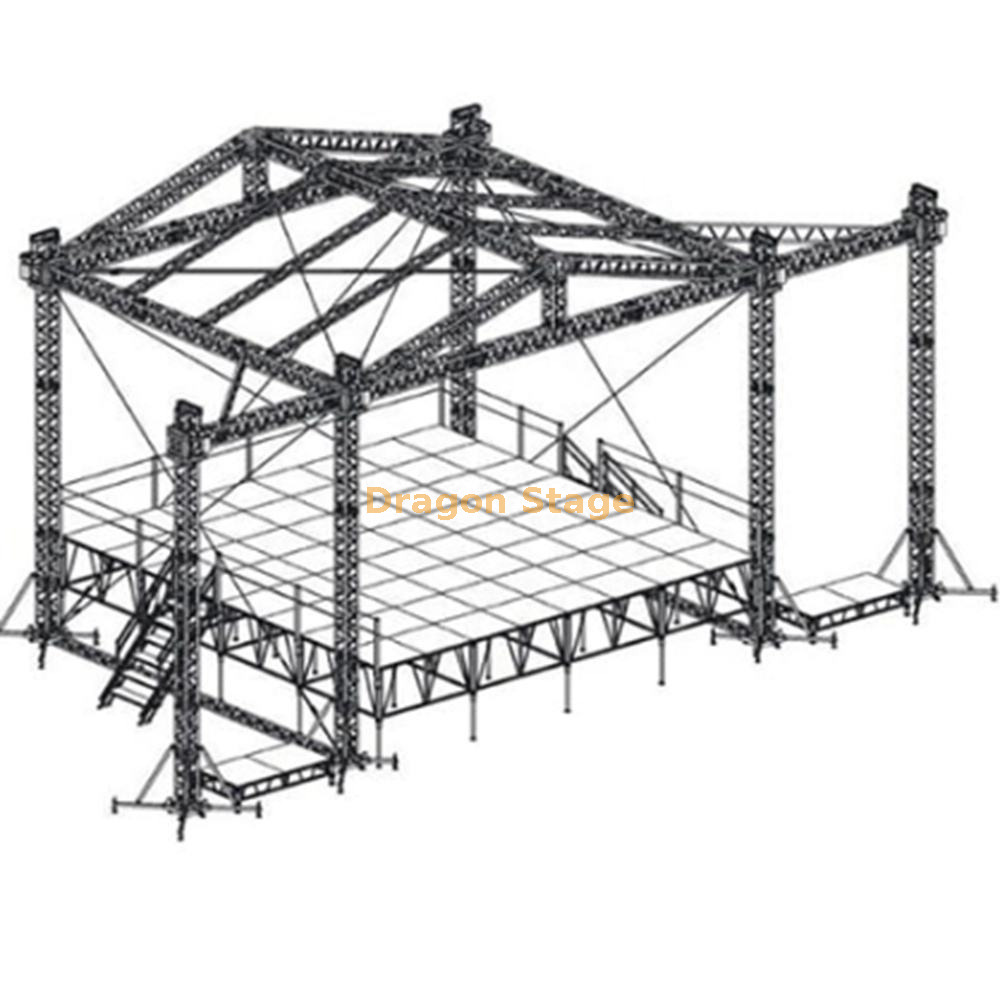

Sistema de aluminio el 12x8x5m del braguero de la espita del concierto del acontecimiento de poca potencia con las alas del braguero sano los 2m
Introducción: la base de la producción en vivo a gran escala
El sistema de armadura de espiga de servicio liviano para conciertos y eventos de aluminio DragonStage es una estructura optimizada diseñada para eventos, conciertos y exhibiciones al aire libre de tamaño mediano donde se requiere una presencia sustancial y un aparejo confiable sin la altura o capacidad de carga extremas de los sistemas de servicio pesado. Con unas dimensiones totales de truss de 12 metros de largo por 8 metros de ancho y una altura estructural de 5 metros, este sistema proporciona un espacio de actuación cubierto y altamente funcional.
Este sistema de truss está clasificado como una estructura de servicio liviano , lo que prioriza una logística eficiente y tiempos de instalación más rápidos y, al mismo tiempo, proporciona un amplio espacio. Un elemento funcional clave es la inclusión de Sound Truss Wings , que se extiende 2 metros a cada lado, y que ofrece puntos de suspensión dedicados y estables para altavoces line array o señalización lateral, manteniendo la rejilla principal despejada para iluminación y vídeo. Es un paquete completo que incluye una plataforma de escenario ajustable e integrada.
Desafíos y soluciones en la construcción de eventos modernos
Este sistema está diseñado para resolver obstáculos operativos y logísticos comunes para los planificadores de eventos centrados en el segmento del mercado medio:
Eficiencia Logística (Volumen/Peso): Clasificado como 'Light Duty' y modular, la estructura y los componentes del escenario están divididos para un fácil manejo. El sistema de truss se empaqueta en 12 CBM (1800 kg) y el escenario en 12 CBM (1900 kg) , lo que da como resultado un volumen logístico total de 24 CBM para un transporte optimizado.
Implementación rápida: el uso del sistema de conexión Spigot (un simple acoplador cónico, clip de seguridad y mecanismo de pasador) permite un montaje y desmontaje muy rápidos y confiables, minimizando los costos y el tiempo de mano de obra en el sitio.
Soporte de aparejo integrado: la separación estructural de las cargas de iluminación y sonido es crucial para la seguridad. Las Sound Truss Wings de 2 m , sostenidas por pilares dedicados, garantizan que los altavoces line array se puedan colgar de manera óptima sin comprometer la capacidad de carga del techo principal para accesorios de iluminación.
Altura del escenario ajustable: el sistema incluye una plataforma de escenario totalmente ajustable, que se puede configurar entre 1,6 my 2,0 m , lo que ofrece flexibilidad para adaptarse a los diferentes requisitos del sitio y las líneas de visión de la audiencia.
Características y beneficios clave para los profesionales de eventos
El sistema de armazón Spigot de aluminio para eventos de concierto de uso liviano de 12 x 8 x 5 m está optimizado para una alta funcionalidad y facilidad de uso en entornos de eventos.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 12m x 8m x 5m (armazón) | Tamaño ideal para conciertos de mediana escala, eventos corporativos y festivales que requieren un espacio libre de altura media. |
| Perfiles de armadura principal | CS389x389 (Viga), CS289x289 (Pilar) | Utiliza una robusta armadura cuadrada para los tramos principales y pilares para garantizar la rigidez estructural. |
| Alas de armadura de sonido | 2m de ancho (a cada lado) | Proporciona puntos de montaje seguros y exclusivos para los altavoces, maximizando la capacidad de carga del techo principal. |
| Plataforma de escenario incluida | Aprox. 10,98 mx 7,32 m (27 piezas de terraza de 4x8 pies ) | Área de actuación lista para usar con altura ajustable de 1,6 m a 2,0 m. |
| Tamaño del tubo principal | Consistente 50 mm x 3,0 mm | Tamaño estándar de la industria para armazones de servicio liviano a mediano, equilibrando resistencia y peso. |
| Tipo de conexión | Espiga (acoplador cónico, clip de seguridad, pasador) | Garantiza una instalación y desmontaje rápidos, seguros y confiables. |
El paquete incluye una plataforma para escenario de aproximadamente 10,98 mx 7,32 m , construida con 27 paneles superiores de madera de 4x8 pies . La altura del escenario se controla con precisión mediante 40 juegos de soportes y bases ajustables, adecuados para adaptarse a terrenos exteriores irregulares. Toda la estructura de celosía se gestiona mediante 4 juegos de polipastos manuales (BA05) para el montaje vertical controlado de la sección del techo.
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Se considera este sistema de servicio pesado?
R: No. Está clasificado como 'Sistema de armadura con espiga de servicio liviano' y es más adecuado para iluminación estándar, señalización y sistemas de sonido modestos. Para requisitos de carga extrema (p. ej., videowalls masivos), se recomendaría una armadura de mayor resistencia.
P: ¿Cuál es la huella requerida en el suelo?
R: La estructura principal tiene una superficie de 12 mx 8 m, más el área necesaria para las 4 bases de la torre principal y sus estabilizadores largos, lo que aumenta significativamente el área operativa estable requerida por motivos de seguridad.
P: ¿Cuántos paneles de escenario se incluyen?
R: El sistema de escenario incluye 27 piezas de paneles superiores de madera de 4x8 pies, que forman el área de la plataforma.
P: ¿Cuál es la altura total de la estructura, incluido el techo?
R: La estructura de armadura principal tiene una altura de pilar de 4,00 m, pero la altura total del sistema es de 5,00 m (altura total de trabajo).
Fuerte llamado a la acción (CTA)
Para una infraestructura de eventos eficiente, escalable y segura adaptada a eventos de tamaño mediano, elija la confiabilidad del sistema de armazón con espiga para trabajos livianos de concierto para eventos de aluminio DragonStage de 12 x 8 x 5 m.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para revisar las tablas de carga y planificar la implementación de este eficiente sistema de truss para su próximo evento.
