peso del embalaje: 3400 kg
volumen de embalaje: 58cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 18 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 3 piezas |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 30,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 20pcs |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS450 × 450 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS450 × 450 | 0pcs |
| 1.00 m | 50 × 3.0 | CS450 × 450 | 6 piezas |
| haz cubo | 6 caras | CS600 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 6 piezas |
| Base de acero l | 6 piezas |
| Sección superior L | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
Este sistema profesional de truss multirejilla de 20 m x 30 m está diseñado para producciones de eventos de máxima escala que requieren una amplia cobertura aérea y una estabilidad de carga excepcional. Al utilizar una arquitectura de doble rejilla, este sistema proporciona una plataforma de montaje continua y masiva para requisitos técnicos de alto nivel.

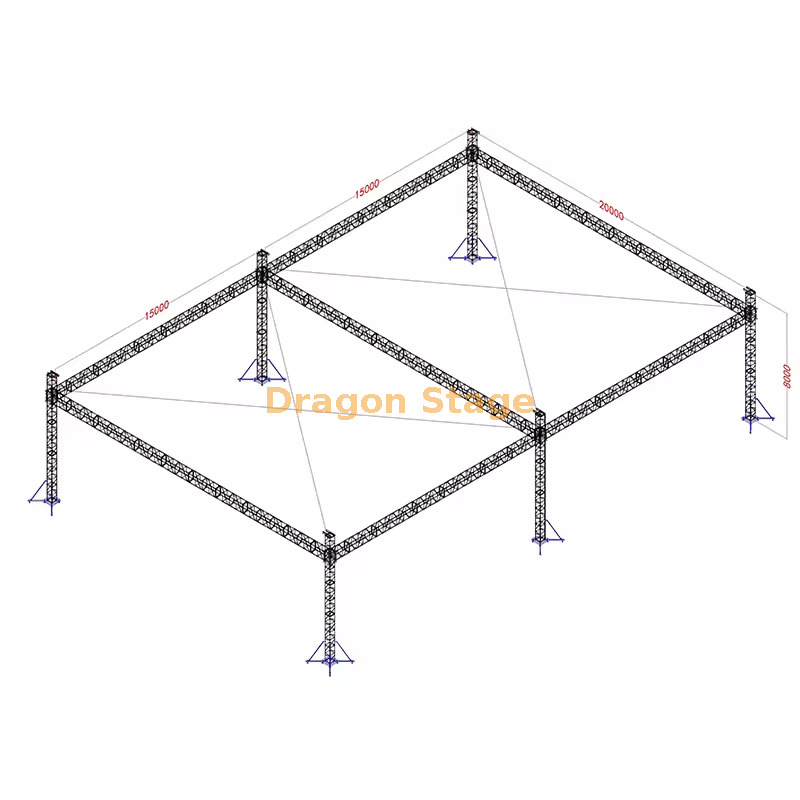

Ingeniería de doble red: la estructura se compone de dos redes interconectadas de 15 m de profundidad por 20 m de ancho , creando una huella total de 30 metros de profundidad y 20 metros de ancho..
Dimensiones a escala de estadio: Ubicado a una altura profesional de 8 metros , este sistema ofrece el espacio necesario para grandes paredes LED, actuaciones aéreas complejas e iluminación teatral avanzada.
Soporte estructural mejorado: construido sobre un sistema de soporte terrestre de múltiples torres con pilares verticales de alta resistencia con estabilizadores reforzados y placas de base estables para garantizar la seguridad en toda el área de 600 metros cuadrados.
Puntos de montaje versátiles: el diseño de rejilla integral proporciona una alta densidad de puntos de suspensión, ideal para sistemas de audio distribuido, conjuntos de iluminación masivos y marcas decorativas de eventos.
Durabilidad industrial: Fabricado con aleación de aluminio 6061-T6 de alta resistencia , lo que garantiza durabilidad a largo plazo, resistencia a la intemperie y una excelente relación resistencia-peso para montaje y desmontaje frecuentes.
Escalabilidad modular: si bien se presenta como un sistema de 30 m de profundidad, el diseño modular permite el uso independiente de las secciones de 15 mx 20 m o una mayor expansión según los requisitos del lugar.
Sistema profesional de truss para eventos de soporte terrestre de aluminio de alta resistencia de 20x30x8m: configuración de doble rejilla
1. Introducción
Para los festivales al aire libre y las producciones a escala de estadio más ambiciosos del mundo, las configuraciones de truss estándar suelen ser insuficientes. El sistema de armadura para eventos de soporte terrestre de servicio pesado de 20x30x8m de DragonStage es un titán estructural que proporciona 600 metros cuadrados de espacio para actuaciones sin obstáculos. La característica destacada de este sistema es su configuración de doble rejilla , que ofrece una densidad de montaje incomparable y redundancia estructural para los ciclistas técnicos más pesados. Con un espacio libre vertical de 8 metros y un sorprendente espacio libre de 30 metros, este sistema está diseñado para diseñadores de élite que requieren un 'lienzo' enorme para una integración compleja de iluminación, audio y video.
2. Desafíos y soluciones
El principal desafío de ingeniería de un tramo de 30 metros es evitar la deflexión estructural (hundimiento) manteniendo al mismo tiempo un alto factor de seguridad. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que proporciona un límite elástico y una dureza superiores en comparación con las aleaciones T6 estándar.
Además, el diseño Double Grid añade una segunda capa de refuerzo horizontal, lo que aumenta significativamente la 'rigidez torsional' del techo, evitando que se tuerza bajo cargas desiguales. Para gestionar las enormes cargas de viento asociadas con una marquesina de 600 m2, el sistema utiliza una configuración de soporte terrestre de múltiples torres (6 u 8 torres) equipadas con estabilizadores de alta resistencia y puntos de fijación de lastre especializados para garantizar que la estructura siga siendo un anclaje seguro en cualquier entorno.
3. Características y beneficios clave
Este sistema de 20x30x8m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material se trata térmicamente y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo para los recorridos globales más exigentes (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La configuración Double Grid permite el montaje flexible de cubos de video LED suspendidos en el centro y grupos de audio pesados sin comprometer los tramos estructurales principales.
Según las normas internacionales de seguridad para estructuras temporales masivas, el uso de un sistema de soporte en tierra con polipastos eléctricos sincronizados es el único método seguro para gestionar el levantamiento de varias toneladas necesario para una red de 600 m2 (Fuente: https://www.plasa.org ).
Para garantizar una solución completa para el lugar, este sistema está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el grado industrial de la doble rejilla aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es el beneficio de una 'Doble Cuadrícula'? R: Proporciona el doble de puntos de montaje y aumenta significativamente la estabilidad estructural del tramo de 30 metros, lo que permite diseños de equipos más pesados y complejos que un sistema de rejilla única.
P: ¿Este tramo de 30 m puede admitir un fondo de vídeo LED a gran escala? R: Absolutamente. La estructura de caja 6061-T8 y la arquitectura de doble rejilla están diseñadas específicamente para soportar los enormes pesos de las paredes LED profesionales.
P: ¿La marquesina de PVC es resistente al agua y al fuego? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cuántas torres se necesitan para este sistema de 20x30m? R: Dependiendo de sus requisitos de carga específicos y las condiciones del viento locales, normalmente recomendamos una configuración de soporte terrestre de 6 u 8 torres para una estructura de esta escala.
