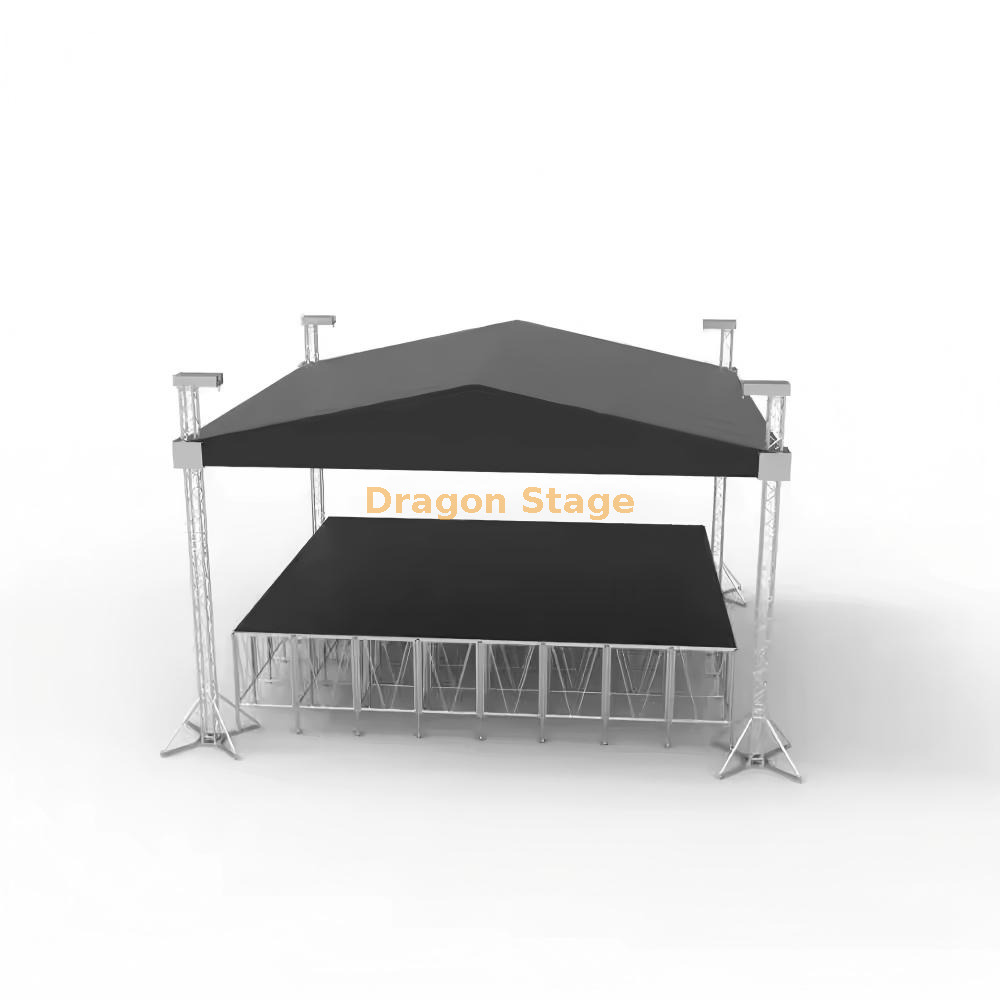

Diseño de sistema de armadura de techo para exteriores global de aluminio 8x6x6m
peso: 1400KG
volumen: 10CBM
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 8.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Torre de marco | Bloque de manga de espiga S | 4 pcs |
| Base de acero s | 4 pcs |
| Top Sección S | 4 pcs |
| Polipasto manual, ba05 2tons | 4 pcs |
| Sección de bisagra de espiga, altura 1m | 4 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4 pcs |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .80 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 4.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 4.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 4 pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 pcs |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | pcs |
| Conectar placa con abrazadera | 2 pcs |
| Aferración | 8 PCS |
| Pinza doble | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 103.36 | 1 PCS |
Diseño global del sistema de armadura de techo para exteriores de aluminio: solución profesional de 8x6x6m
1. Introducción
En la acelerada industria del alquiler de eventos, los escenarios al aire libre de tamaño mediano requieren una solución estructural que sea visualmente impactante y mecánicamente sólida. El sistema global de armadura de techo para exteriores de aluminio de 8x6x6m de DragonStage está diseñado para satisfacer estas demandas precisas y ofrece 48 metros cuadrados de espacio cubierto para presentaciones. Con una imponente altura de 6 metros, este sistema proporciona el espacio vertical necesario para parcelas de iluminación profesional y efectos aéreos. Para los organizadores de eventos y directores técnicos, el desafío radica en implementar una plataforma que sea lo suficientemente resistente para soportar los elementos y al mismo tiempo sea lo suficientemente liviana para un transporte y una instalación rápidos. Este diseño 'Global' aborda estas necesidades mediante compatibilidad universal e ingeniería de precisión.
2. Desafíos y soluciones
Una de las principales frustraciones para los equipos de eventos son los 'silos de equipos': estructuras que solo funcionan con piezas patentadas. DragonStage resuelve esto utilizando un diseño compatible 'Global', lo que garantiza que las abrazaderas, acopladores y accesorios estándar se integren perfectamente. Otro desafío común al aire libre es la gestión del agua; un techo plano puede acumular cientos de libras de agua de lluvia, lo que genera tensión estructural. Nuestro sistema de 8x6x6m presenta una geometría de techo inclinado y PVC de alta tensión que facilita el escurrimiento inmediato. Además, para eventos celebrados en superficies no niveladas, como parques o lotes inclinados, nuestras bases de torre están equipadas con gatos niveladores ajustables de alta resistencia, lo que garantiza una estructura perfectamente aplomada y segura independientemente del terreno.
3. Características y beneficios clave
Este sistema está fabricado con una aleación de aluminio 6082-T6 de alta resistencia. Este grado específico es el preferido para giras al aire libre debido a su alto límite elástico y resistencia natural a la corrosión atmosférica, lo que garantiza que la armadura siga siendo un activo seguro a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La plataforma de 8x6x6m utiliza un sistema modular de soporte en tierra. Esto permite ensamblar la rejilla horizontal del techo a la altura de la cintura, donde la iluminación y el audio se pueden instalar de manera segura antes de que toda la estructura se eleve a su pico de 6 metros. De acuerdo con los estándares de seguridad de la industria para estructuras temporales, este método de soporte terrestre reduce significativamente los riesgos asociados con el trabajo elevado (Fuente: https://www.prolight-sound.com ).
Para crear un entorno de actuación completo, este sistema de truss está diseñado para combinarse perfectamente con nuestras plataformas modulares de aluminio para escenario. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que iguala la calidad profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ). La altura de 6 metros está optimizada específicamente para proporcionar líneas de visión claras para el público y al mismo tiempo permitir que las luminarias 'Pro Light' alcancen su máximo potencial de haz.
4. Sección de preguntas frecuentes
P: ¿El espacio de 8x6 m es lo suficientemente grande para una banda estándar? R: Sí, la superficie de 48 metros cuadrados es ideal para bandas de cuatro o cinco integrantes, configuraciones de DJ o presentaciones corporativas con podios y muebles.
P: ¿Se puede elevar esto con cabrestantes manuales? R: Sí. El sistema es compatible tanto con cabrestantes manuales como con polipastos eléctricos de cadena, según el tamaño de su equipo y su presupuesto.
P: ¿La marquesina de PVC es resistente al agua? R: Absolutamente. Utilizamos PVC de alta resistencia de 850 g/m², impermeable, resistente a los rayos UV e ignífugo (B1/M2).
P: ¿Qué tipo de conexiones utiliza? R: Este modelo utiliza acopladores cónicos (conexiones de espiga) de alta precisión para un ensamblaje rápido y resistente a las vibraciones, lo que lo hace ideal para viajes frecuentes.
5. Fuerte llamado a la acción (CTA)
Asegúrese de que su próxima producción al aire libre se base en ingeniería y seguridad profesionales. Póngase en contacto con el equipo de ingeniería de DragonStage para obtener una cotización personalizada sobre el sistema global de armadura de techo para exteriores de 8x6x6m. Descargue nuestras especificaciones técnicas hoy y comience a planificar la temporada de eventos más exitosa hasta el momento.
