Este artículo describe el proceso de instalación de un escenario de concierto pop interior en un lugar en la ciudad de Zhengzhou, provincia de Henan.
El diseño general de la etapa presenta un sistema de armadura de iluminación de aluminio. Incorpora la armadura LED de tres lados y un sistema de estadificación mecánica.
En el techo de la armadura de iluminación, hay múltiples grupos de máquinas de elevación para accesorios de iluminación y pantallas LED. La etapa principal consta de varios grupos de etapas ascendentes motorizadas. El escenario está rodeado de grandes pantallas LED en tres lados, junto con sistemas de iluminación y sonido.

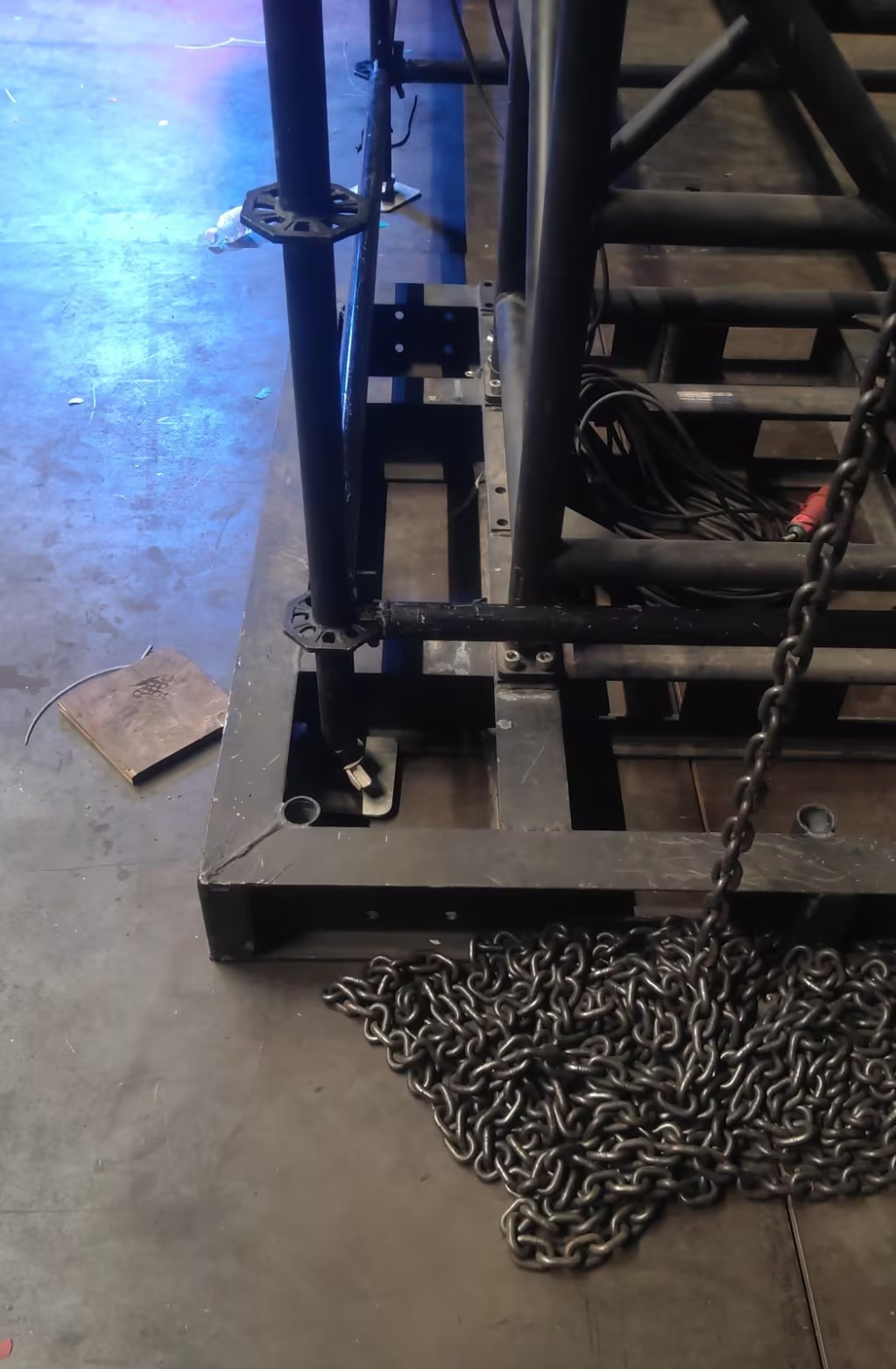

El sistema de armadura principal usaba base de acero, bloque de manga de acero y truss de aluminio. El uso de la carretilla elevadora entrega la armadura previa al ensamblaje para la instalación.
Placa de acero a nivel y proteger el piso de Studium
La carretilla elevadora mover el bloque de la manga y conectar la armadura del haz
pasarela grande de la pasarela para concierto
Banda de plástico para marcas y movimientos en el suelo
La ranura ayuda a soldar un tubo de conexión firmemente al tubo principal
Correo de armadura de haz personalizado ayuda a mover y conectar segmentos de armadura

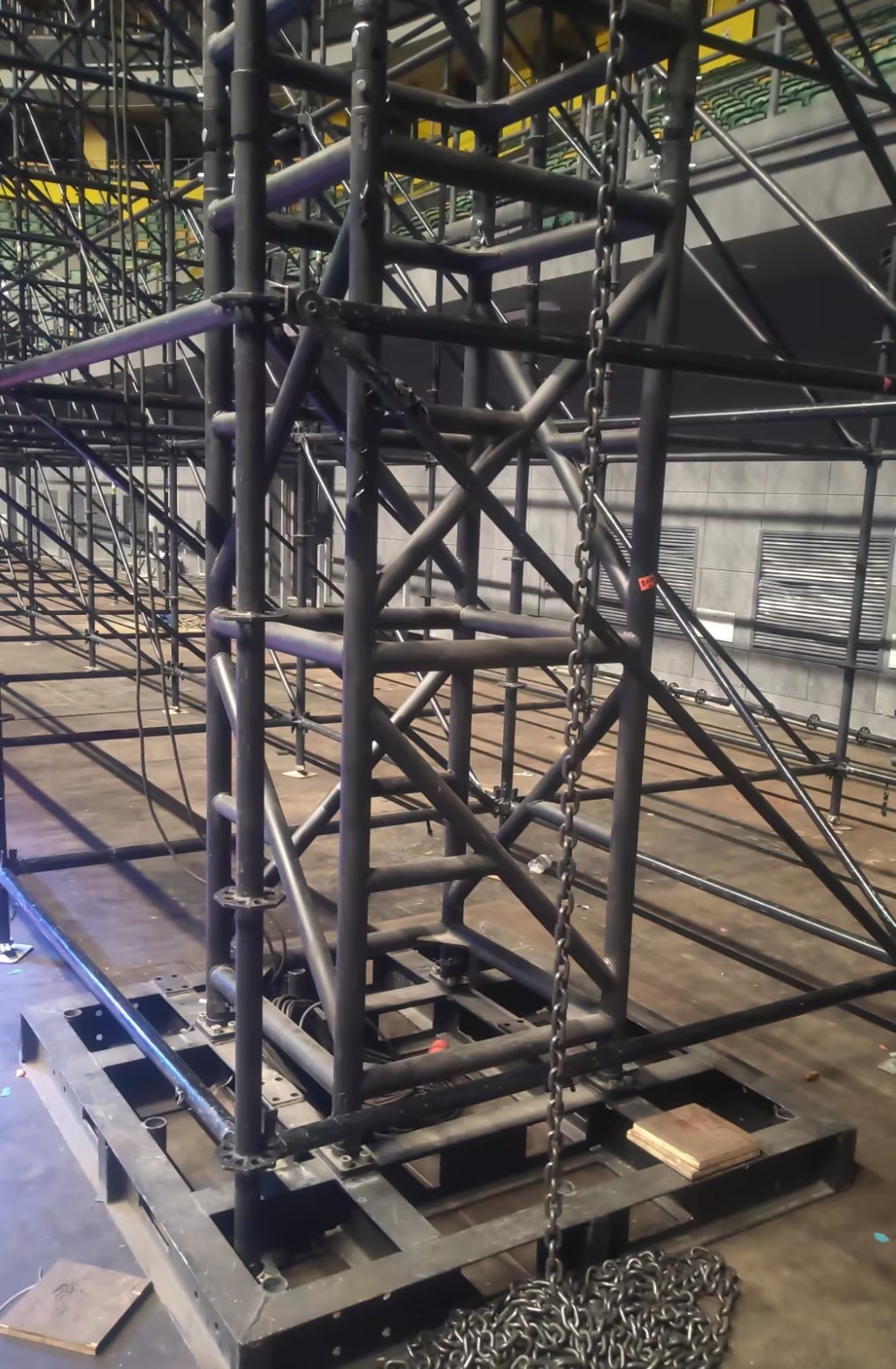

Bloque de manga múltiple para armadura de espiga y armadura de perno
Sección de doble superior de acero para dos piezas de 2 toneladas
Instalación de la sección superior del motor de acero doble
Ayudante de acero Erector Erector por 20 m piilares
Tenga en cuenta que

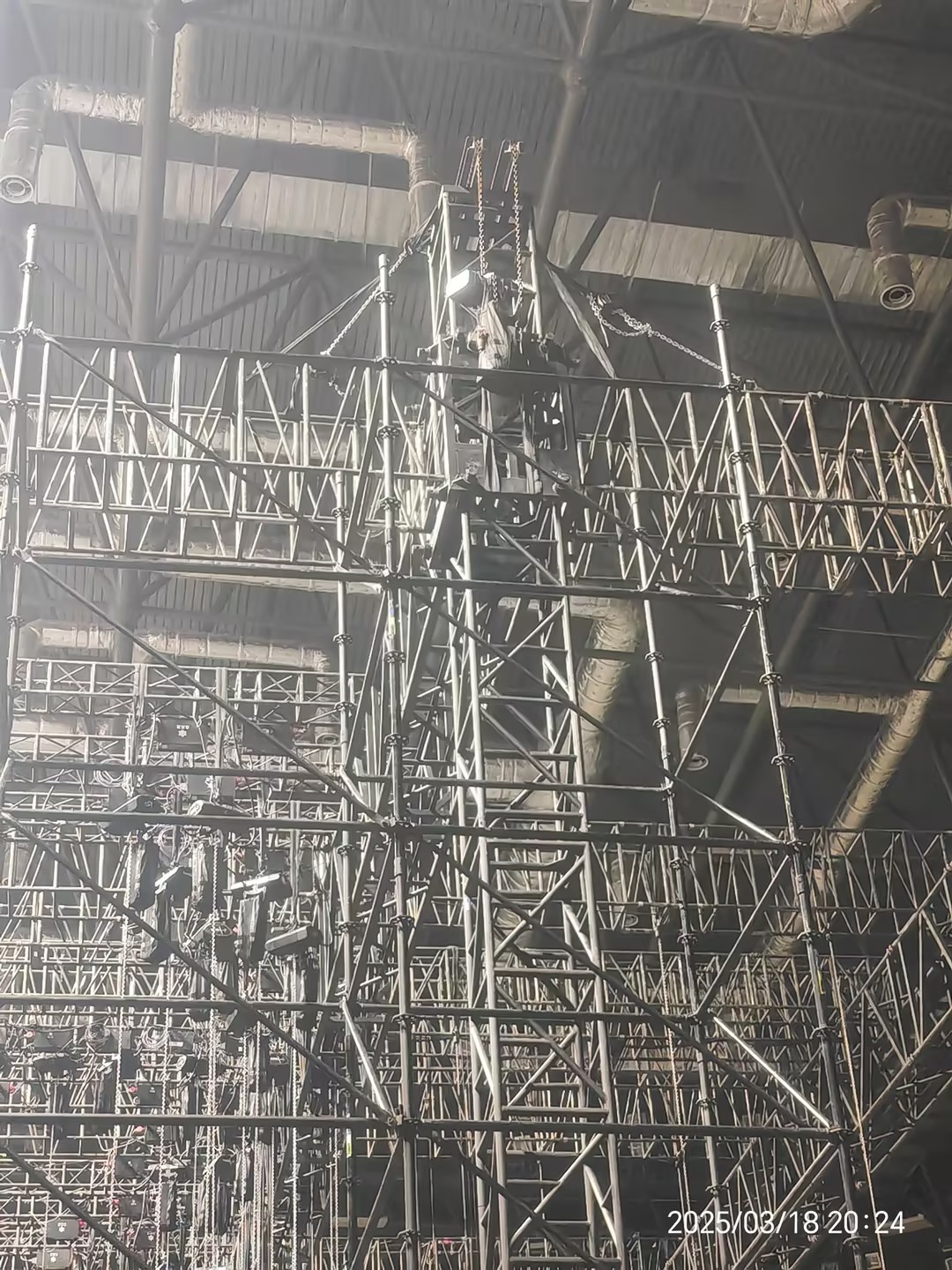

La rueda en la cadena de hierro a continuación debe ser grande.
La base de la grúa de la torre auxiliar debe conectarse a la base de la columna, no solo a la parte del pasamanos
La parte vertical de la grúa de la torre auxiliar tiene una base de conexión flexible al final, que facilita el almacenamiento vertical y de almacenamiento
La columna 18 (la parte que debe erigirse simplemente) debe erigirse con una grúa de torre auxiliar de hierro. Si se trata de usar aleación de aluminio, se doblará a la vez.
Ponga el gancho en el pilar a unos 16 m de altura del suelo
Erección de truss de pilar de 20 m con torre auxiliar de motor
Bajando el gancho de la torre erecto por cuerda
La grúa de la torre auxiliar instalada, con ruedas, es muy fácil de mover y se ajusta perfectamente a la manga de la columna, aumentando la velocidad.

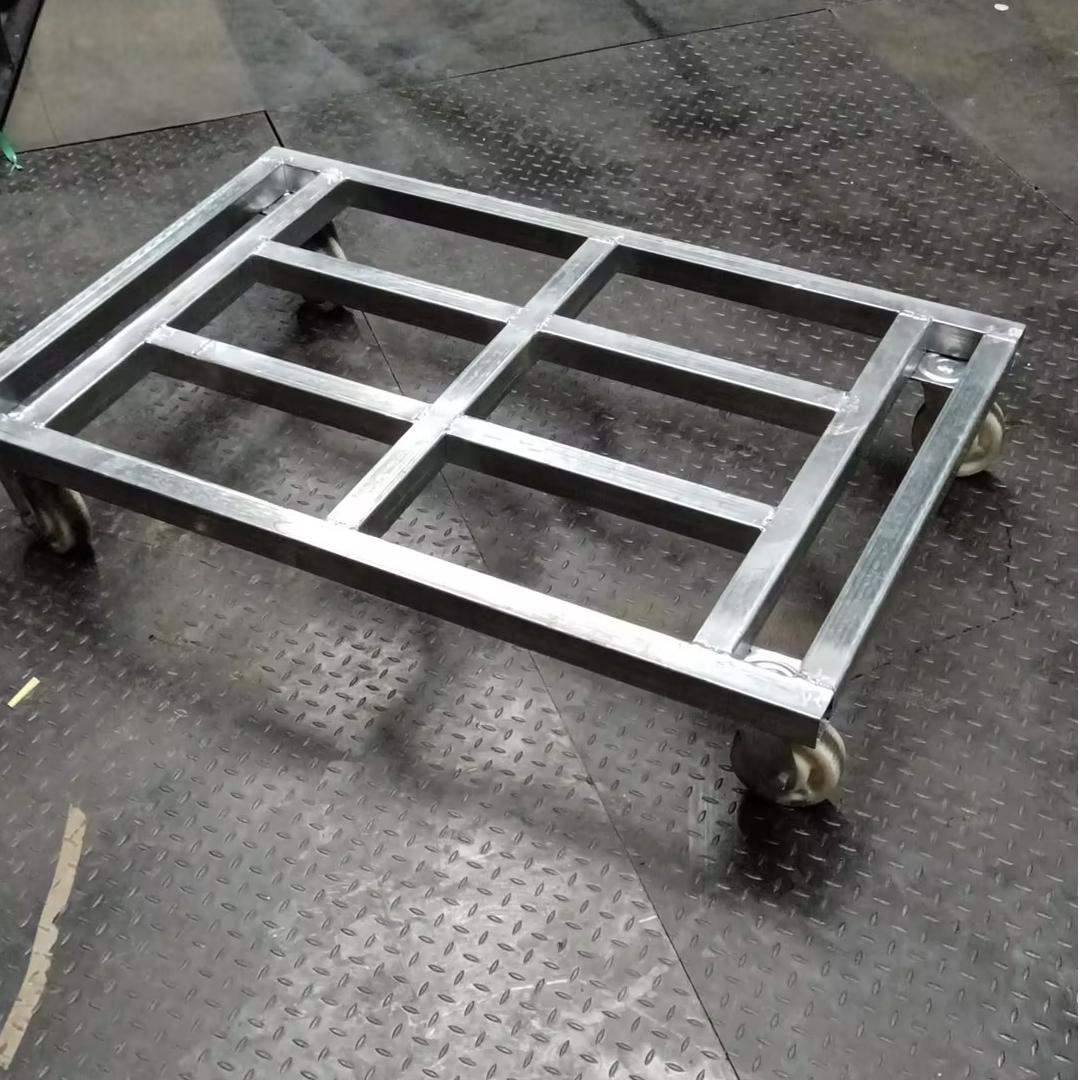

Trolley simple personalizado para transportar grandes trusses
Erección de truss de pilar de 20 m por acero auxiliar de armadura
Hay dos puntos clave para erigir una gran armadura.
En primer lugar, antes de tirar de él, la cadena de calabaza debe enderezarse primero.
En segundo lugar, a partir del levantamiento, el polipasto no puede detenerse hasta que se ponga en posición vertical, y el polipasto eléctrico debe funcionar durante dos segundos adicionales.
Moviendo el gran pilar de truss con bifurcador
Si hay un manejo mecánico, después de instalar el brazo cruzado en el suelo, se puede mover directamente a la ubicación designada.

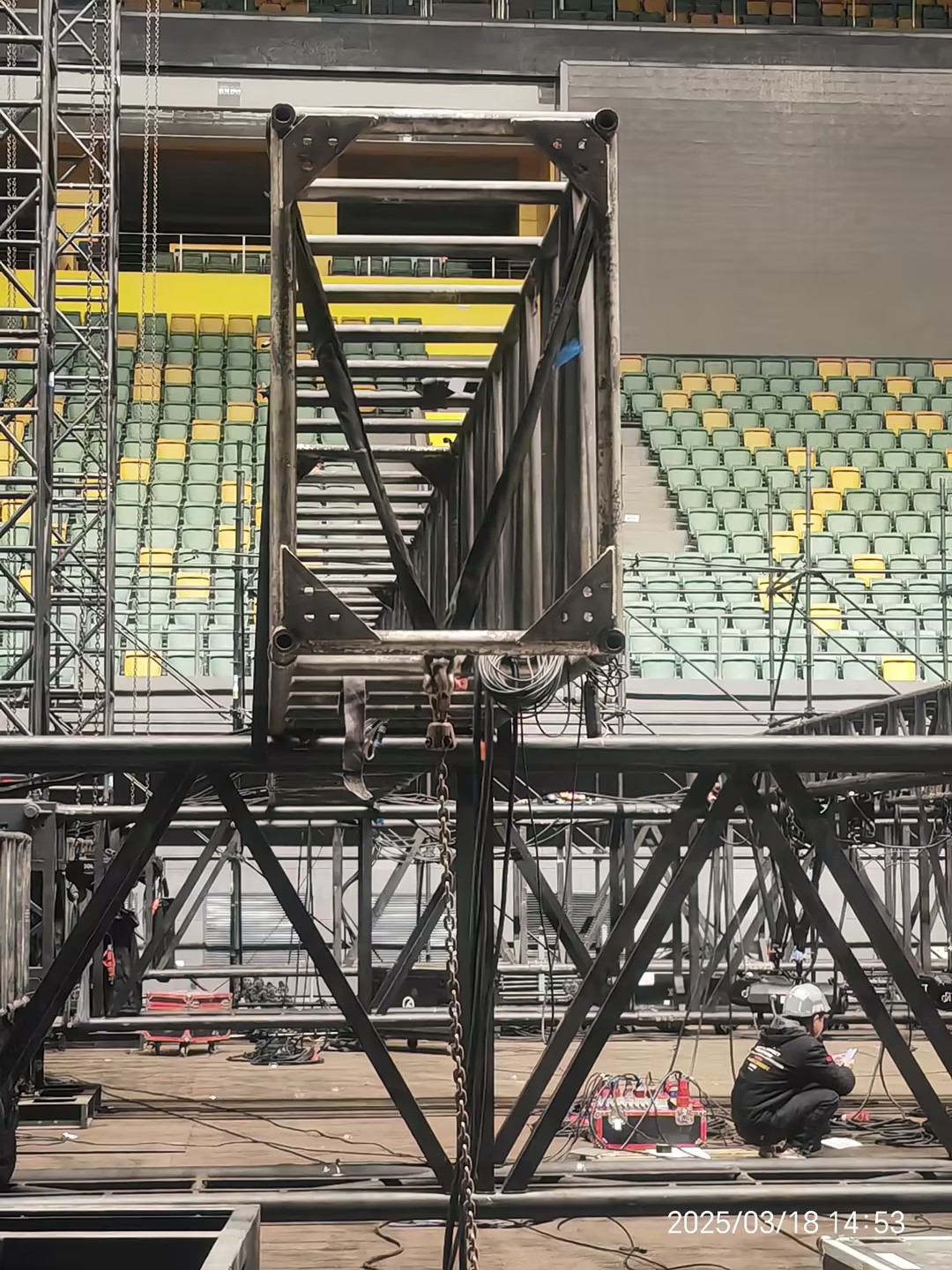

armadura de techo de concierto en la parte superior de la cuadrícula con fijación del cinturón de seguridad
pantalla LED LED de aluminio.
disco hexagonal de pintura negra la armadura de layher puede evitar rodar

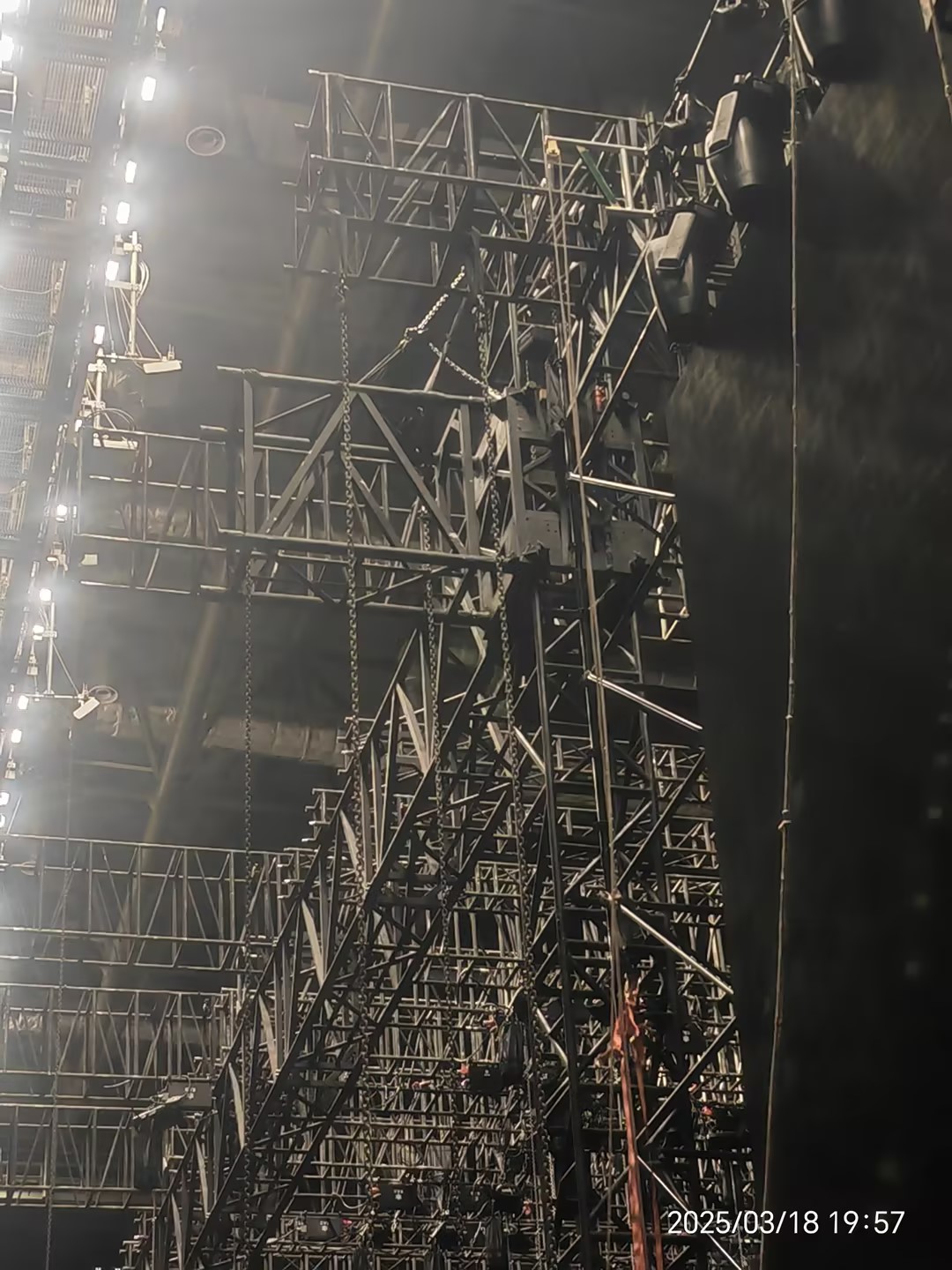

Motores de elevación interior y exterior para truss de pilares en el sistema de camión de servicio pesado
8 trabajadores establecen el andamio a una velocidad de 6 cuadrículas en el suelo, de 16 metros de altura y toma aproximadamente 60 minutos
Hay dos grupos de trabajadores de andamios laicos en el sitio, cada uno de los cuales consta de ocho personas.

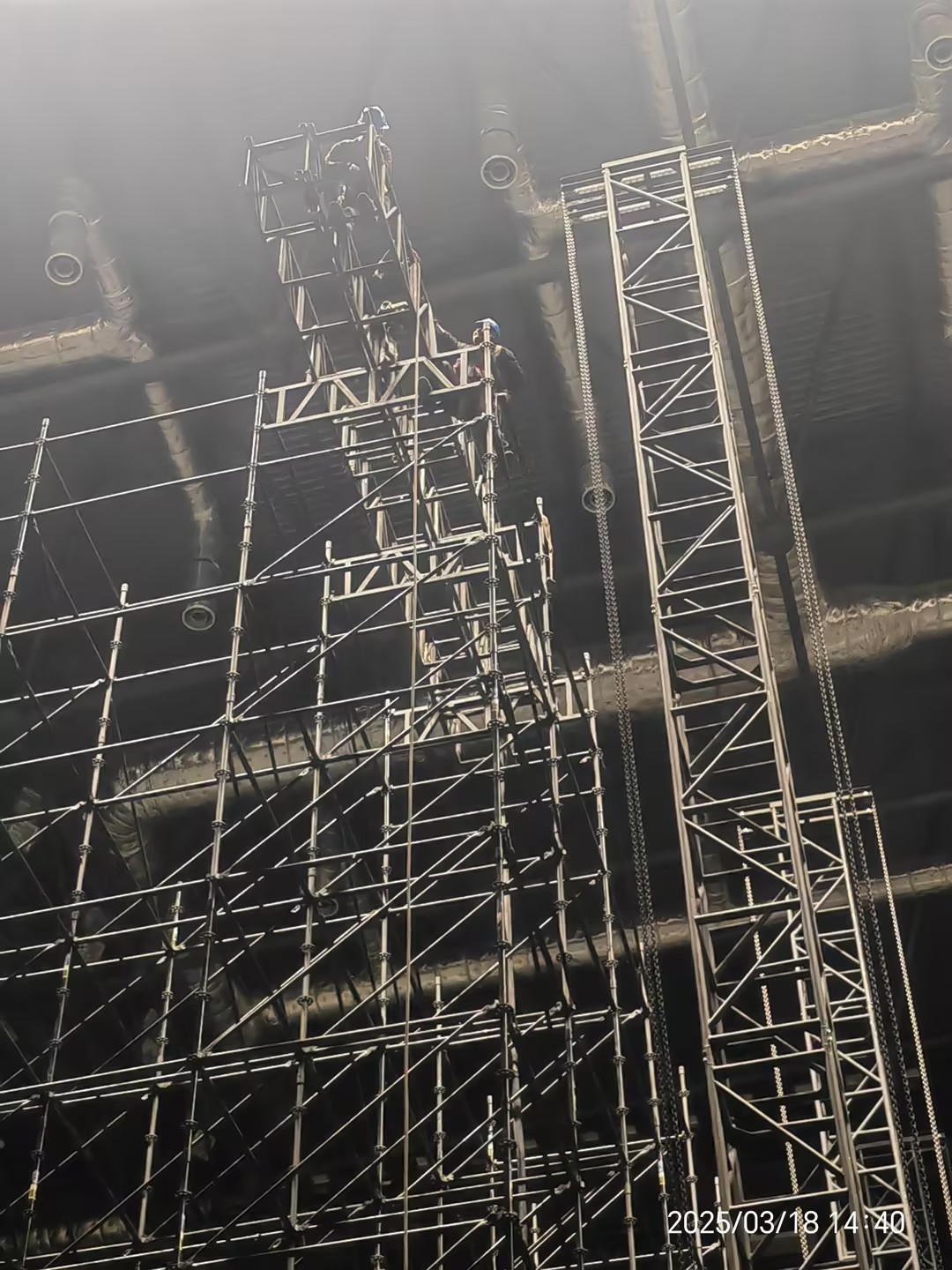

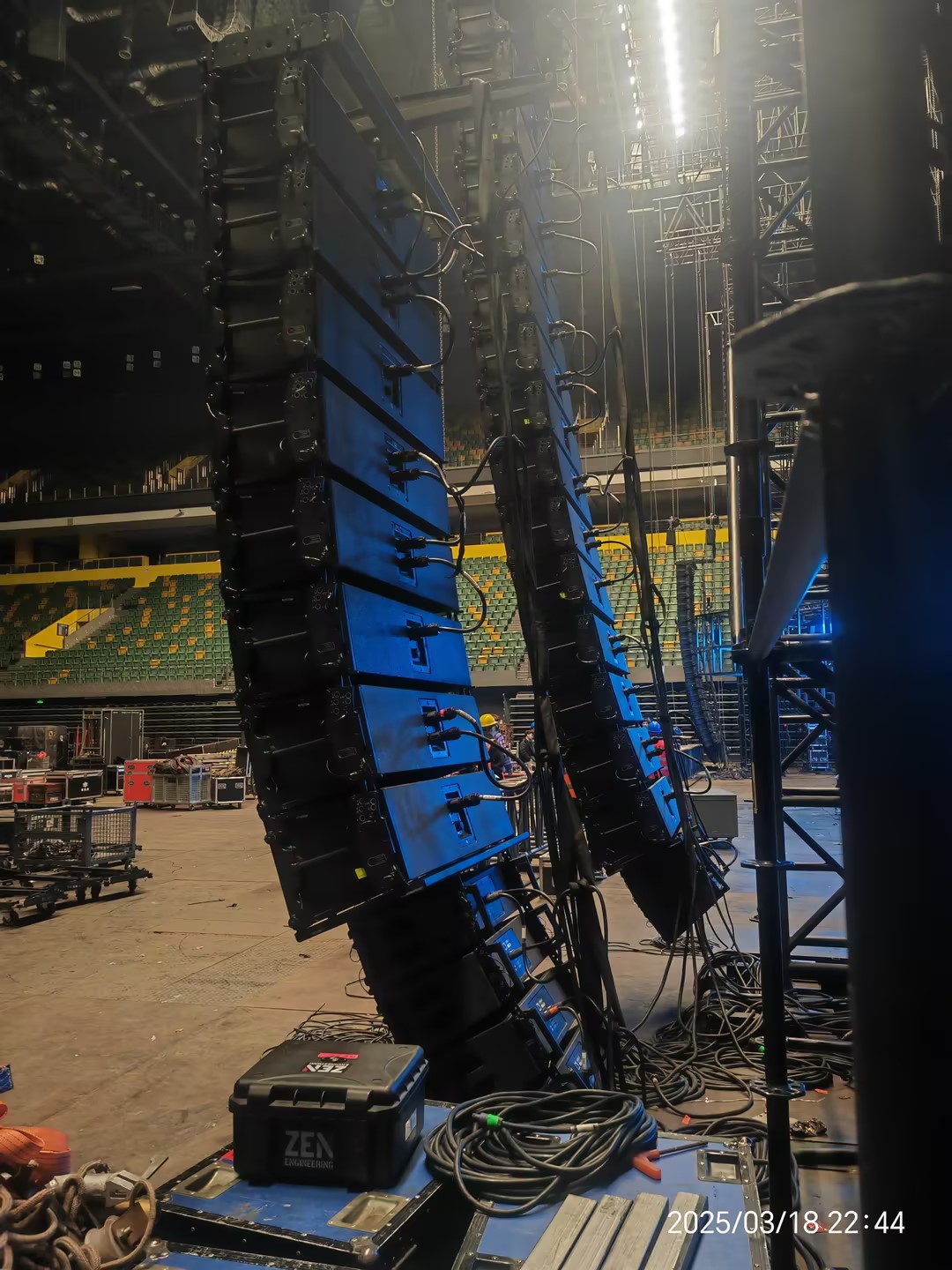

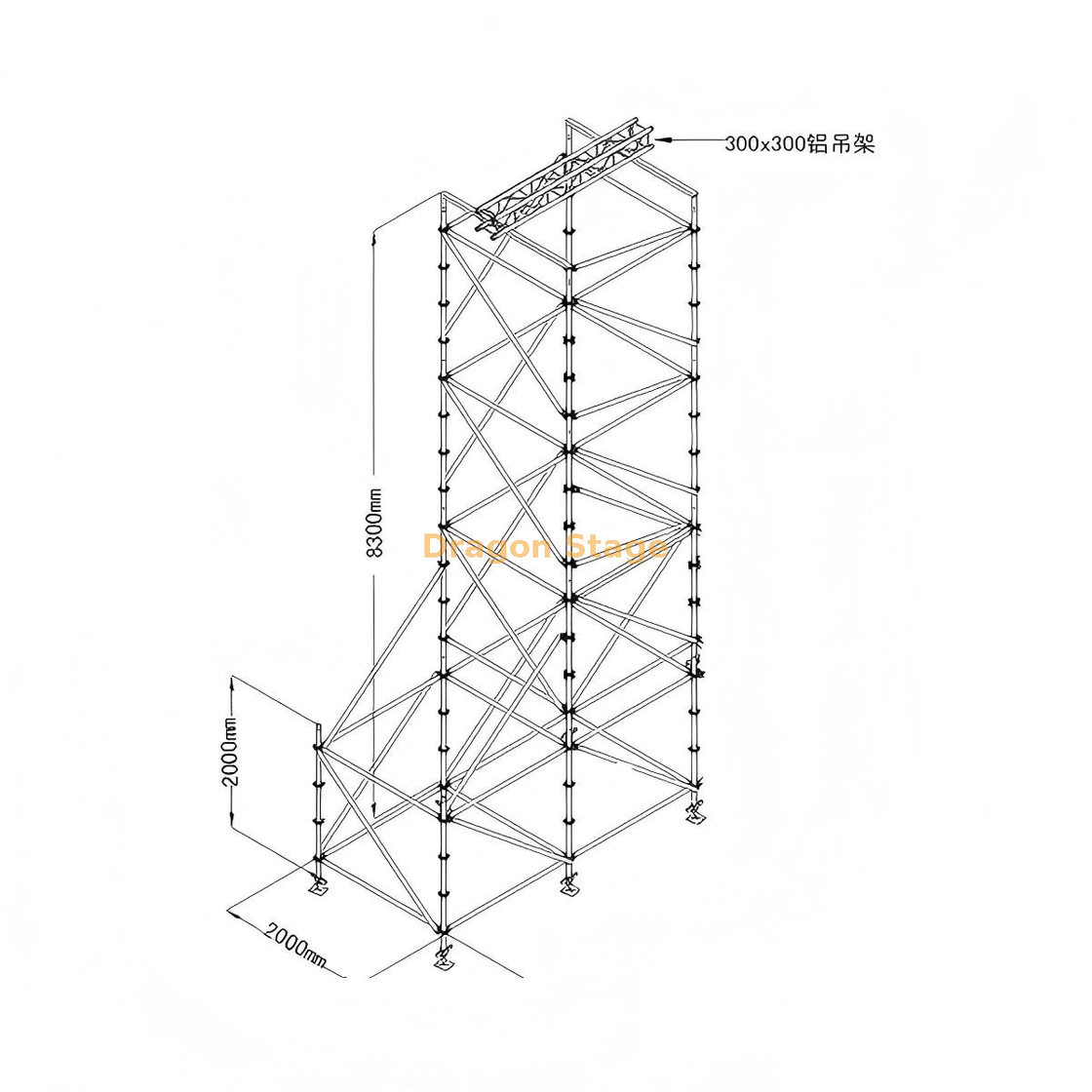

para usar dos piezas de armadura de aluminio en la parte superior juntas para colgar el sistema de sonido

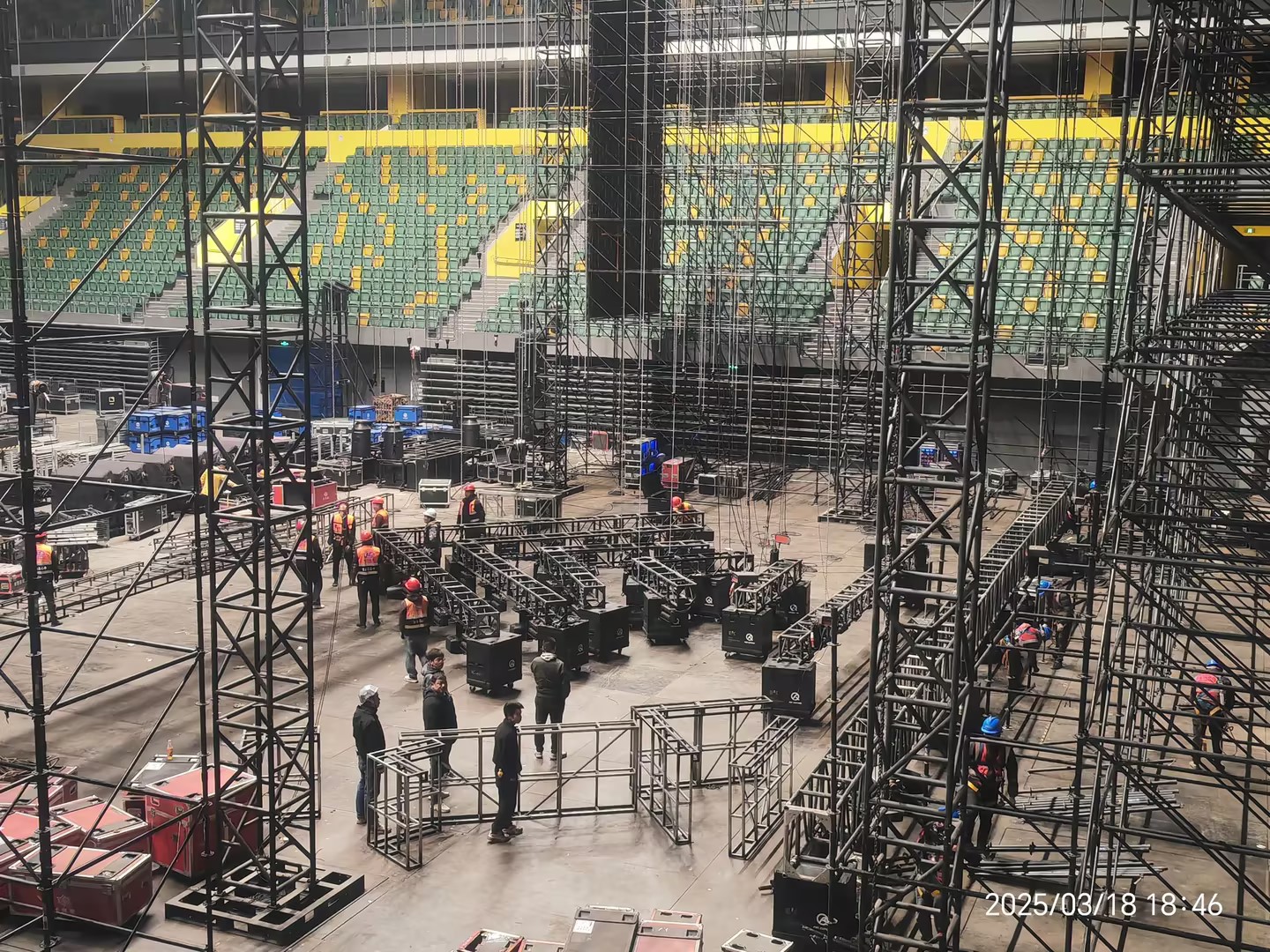

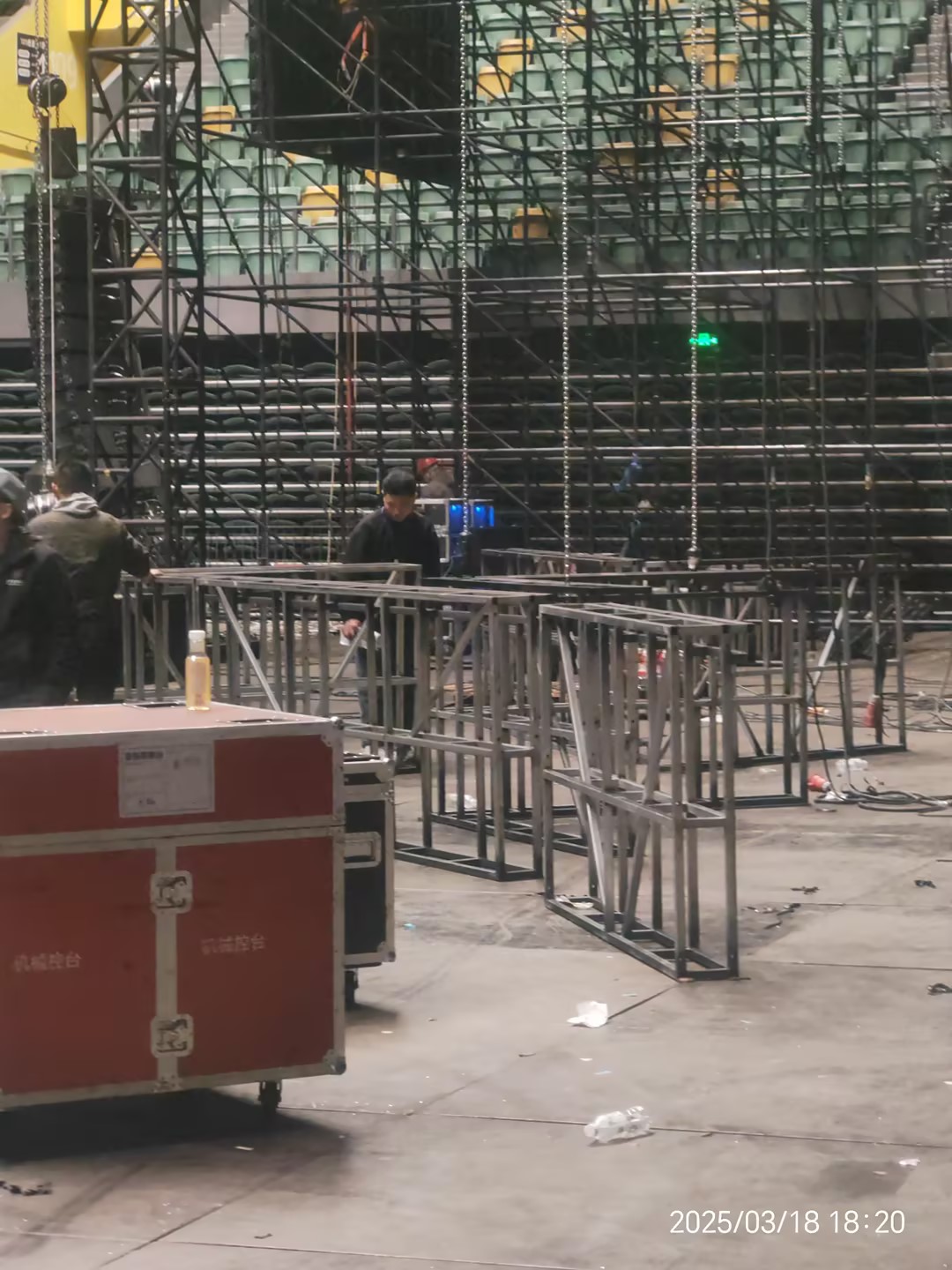

Ala e instalación de LED en el sistema de armadura Layher

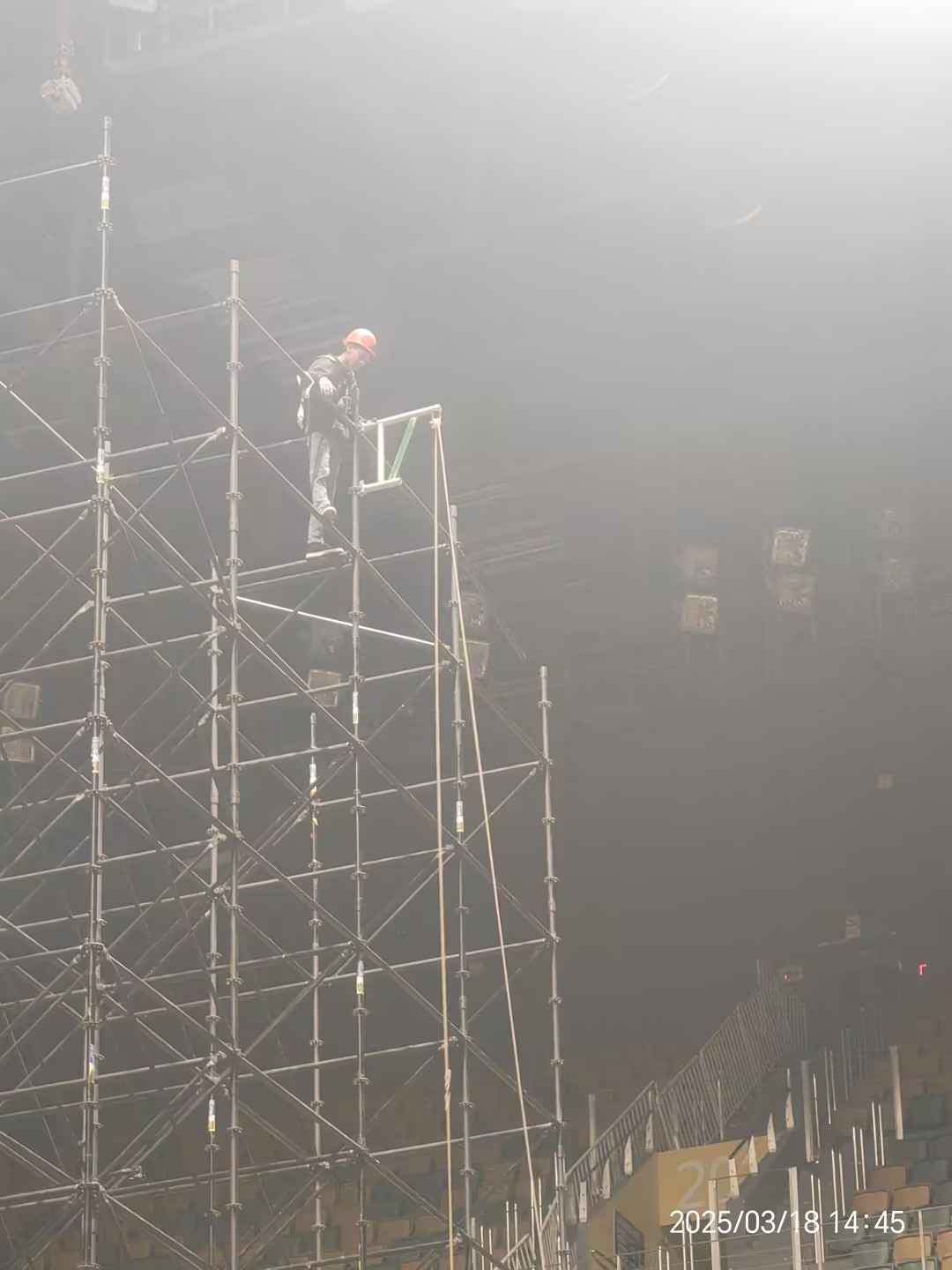

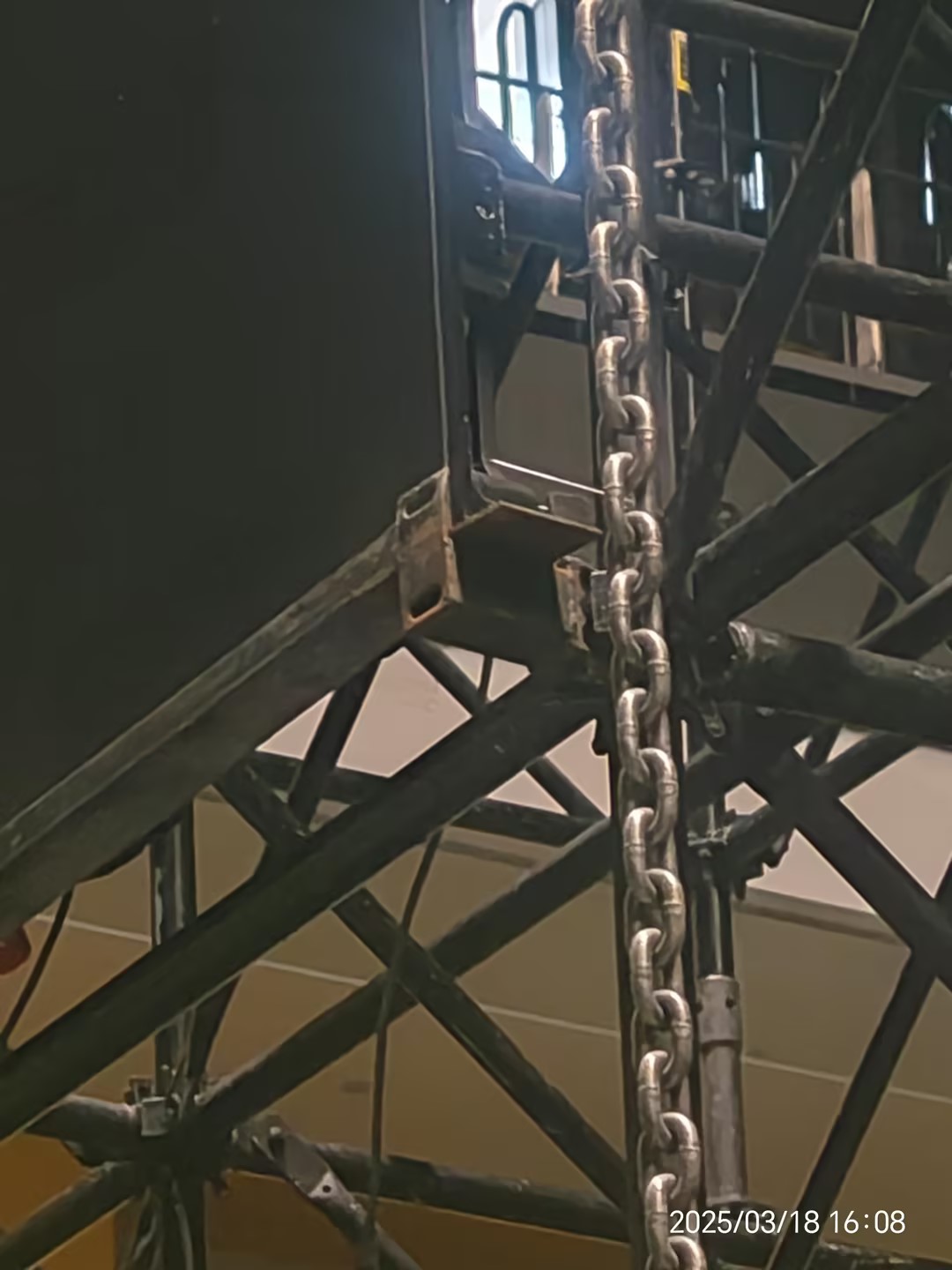

Soporte de elevación para la entrega de materiales

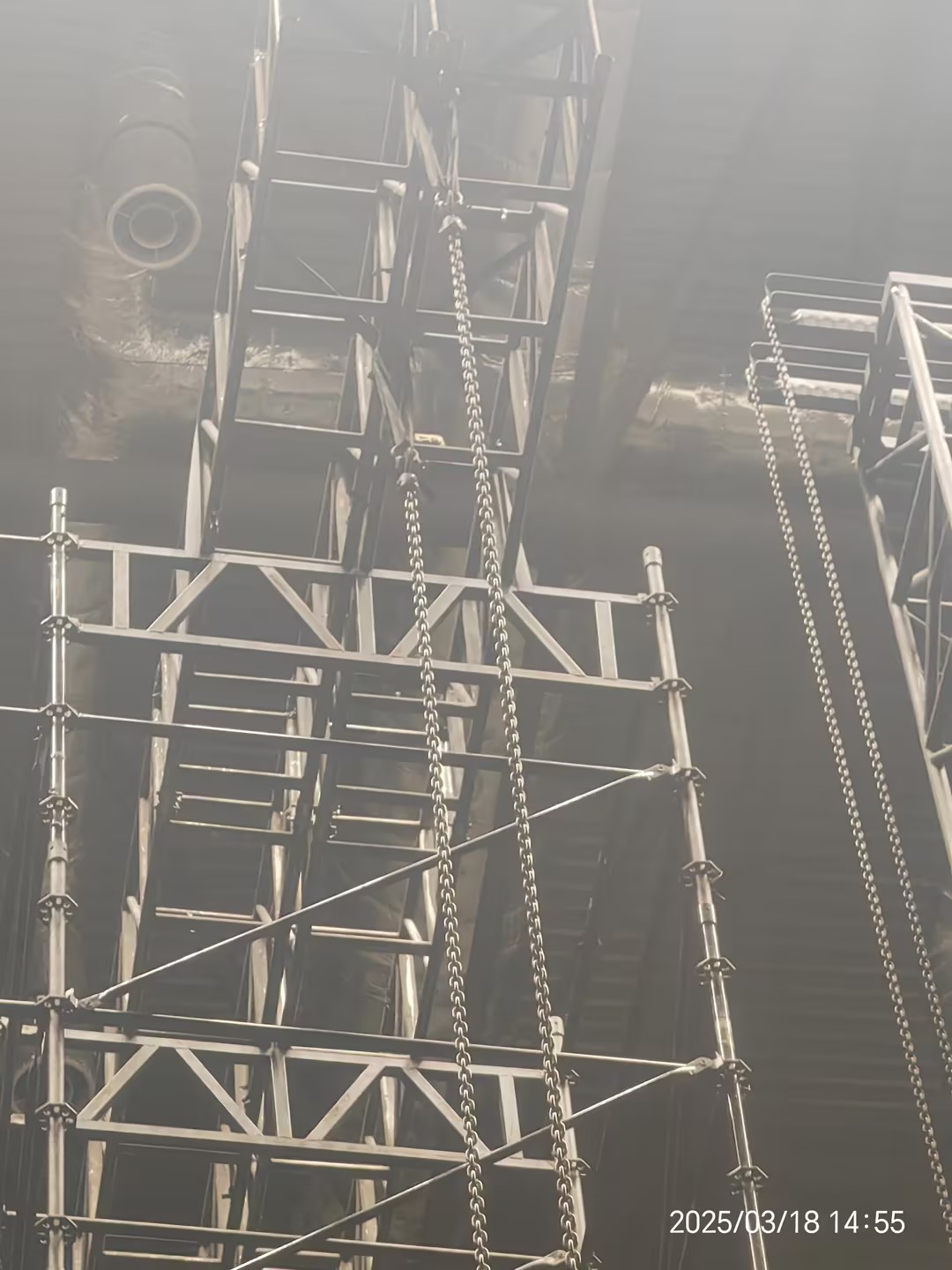

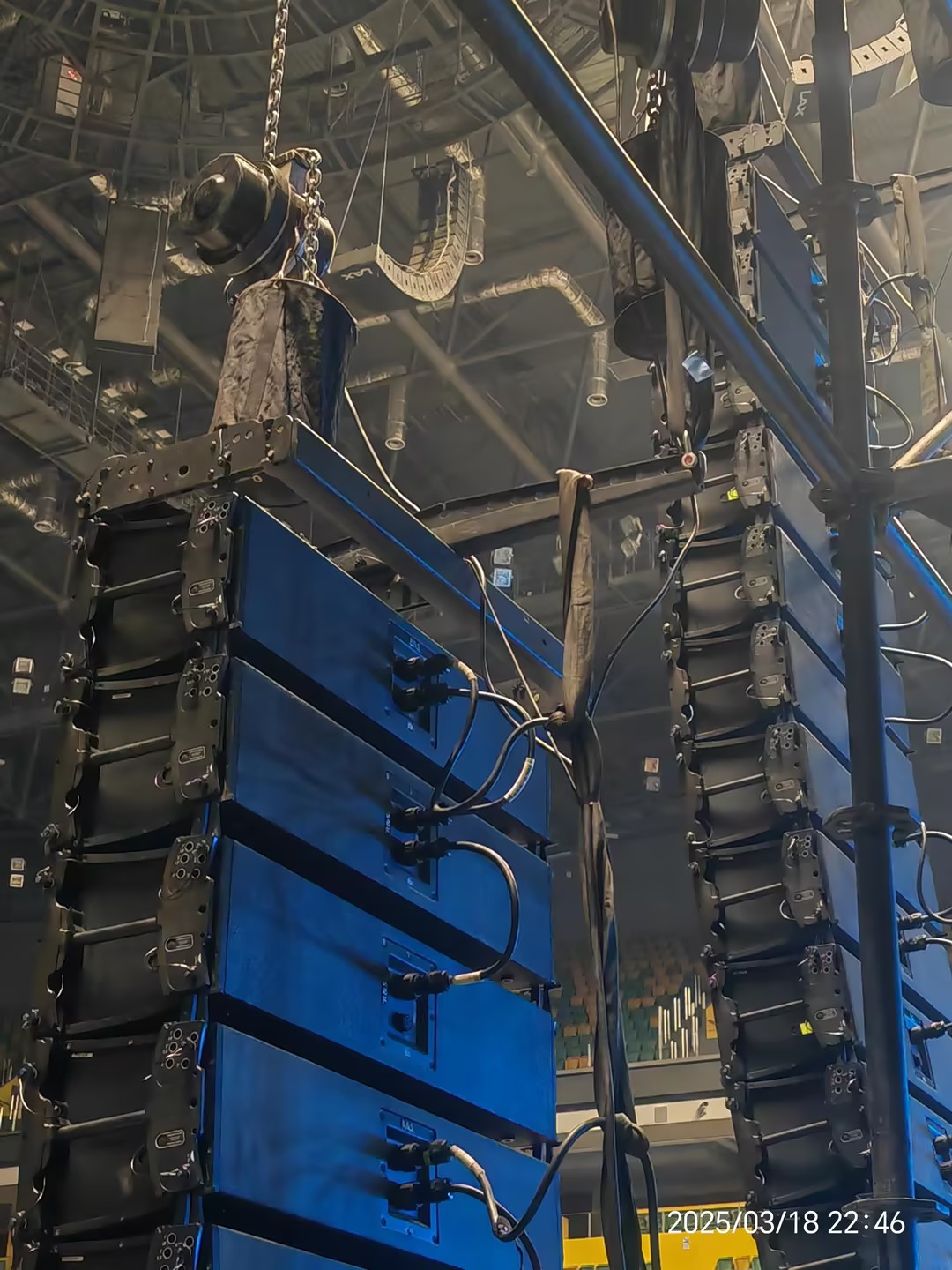

forma de atar la correa de seguridad y con los polipastos de motor.
La armadura levantada se ensambla por primera vez fuera del sitio, y la iluminación está instalada. Luego, después de que se levanta la armadura principal, se levanta con un polipasto.
