Placa de extremo de tubo redondo BS200 Armazón de aluminio atornillado triangular
Referencia del archivo de dibujo
Índice de dibujo
Índice de dibujo
Configuración
Longitud
4020

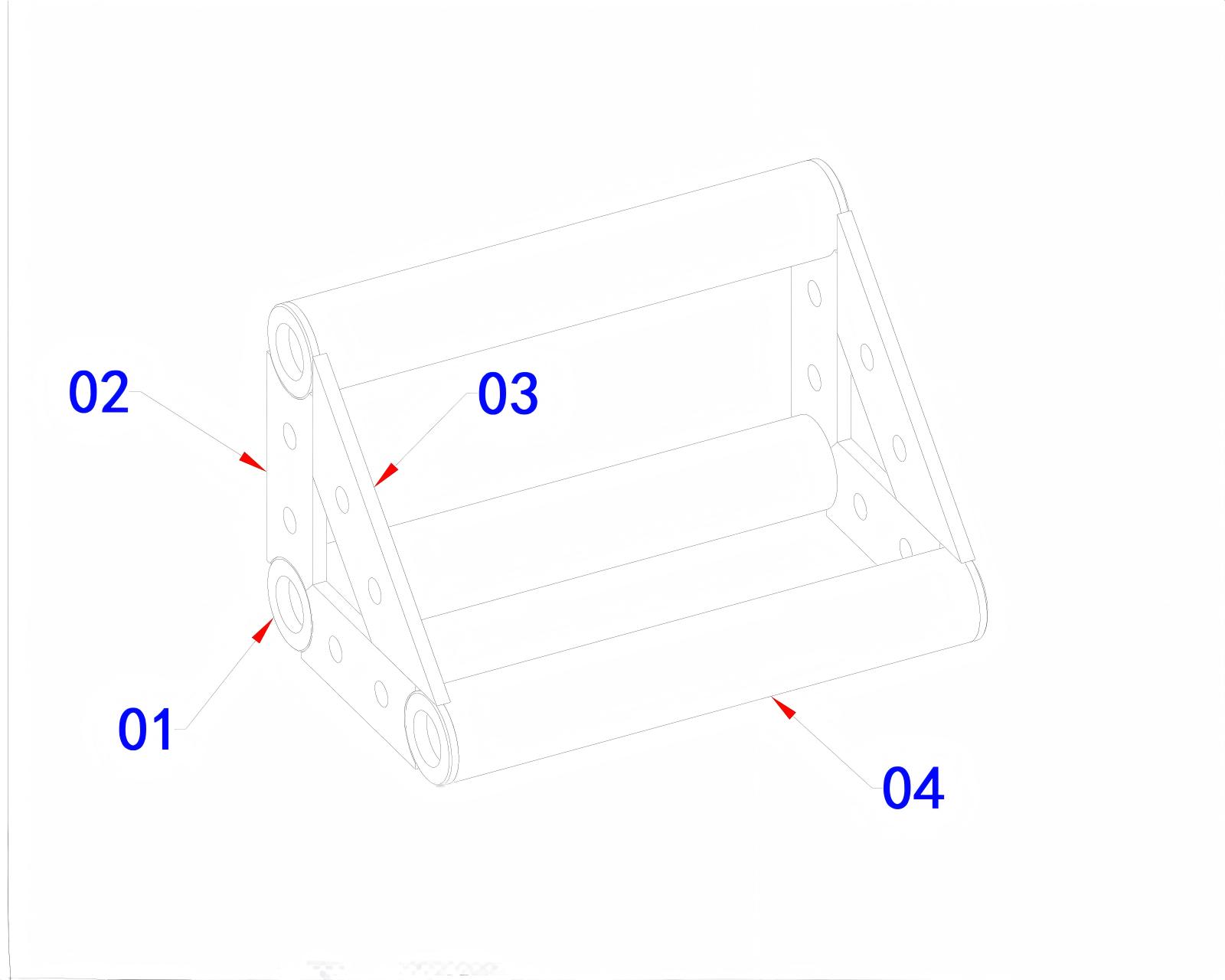

Armazón triangular conectado con pernos BS200 × 200
0,31 m
4020

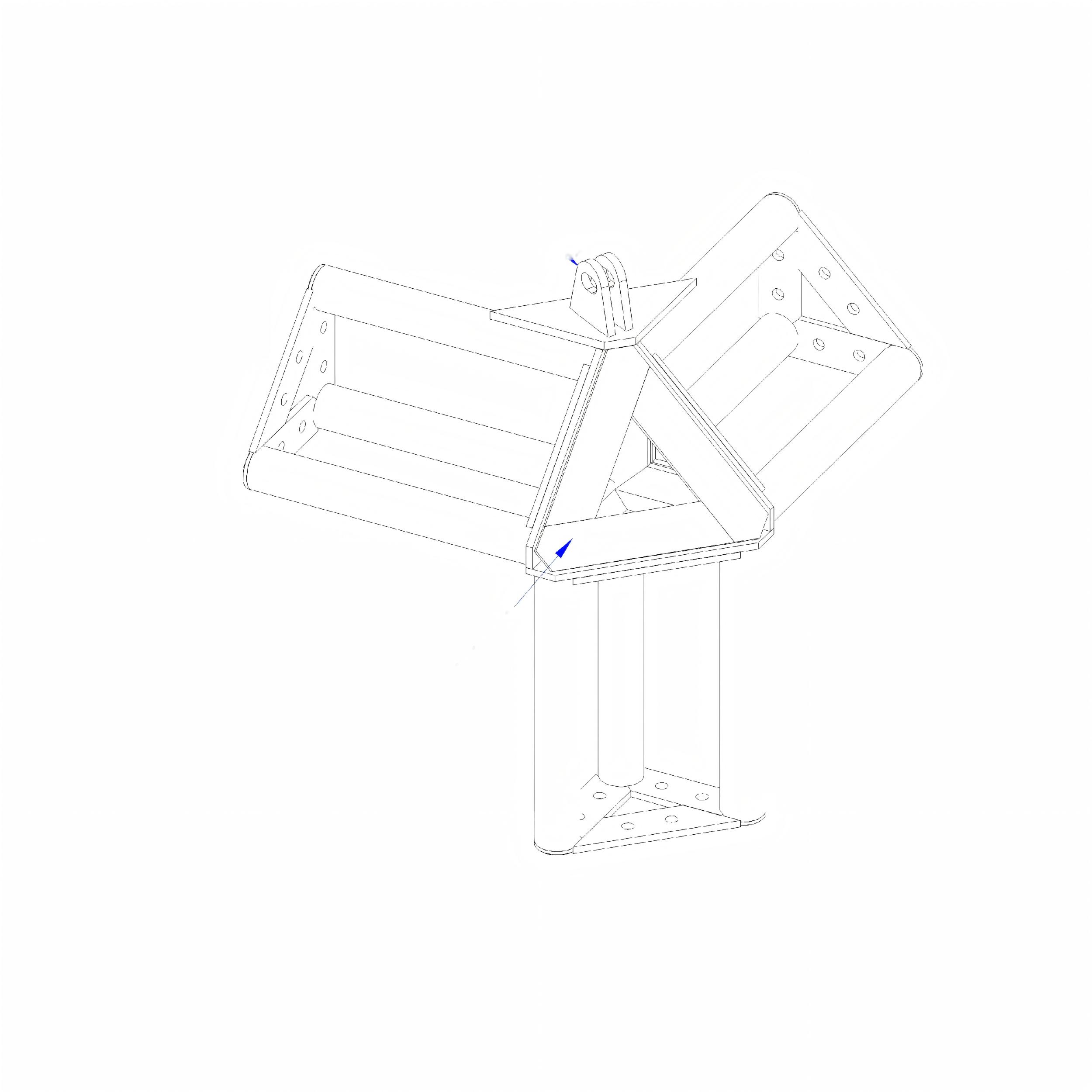

Esquina de 90° con armazón triangular conectado con pernos BS200 × 200
0,35 m
4020

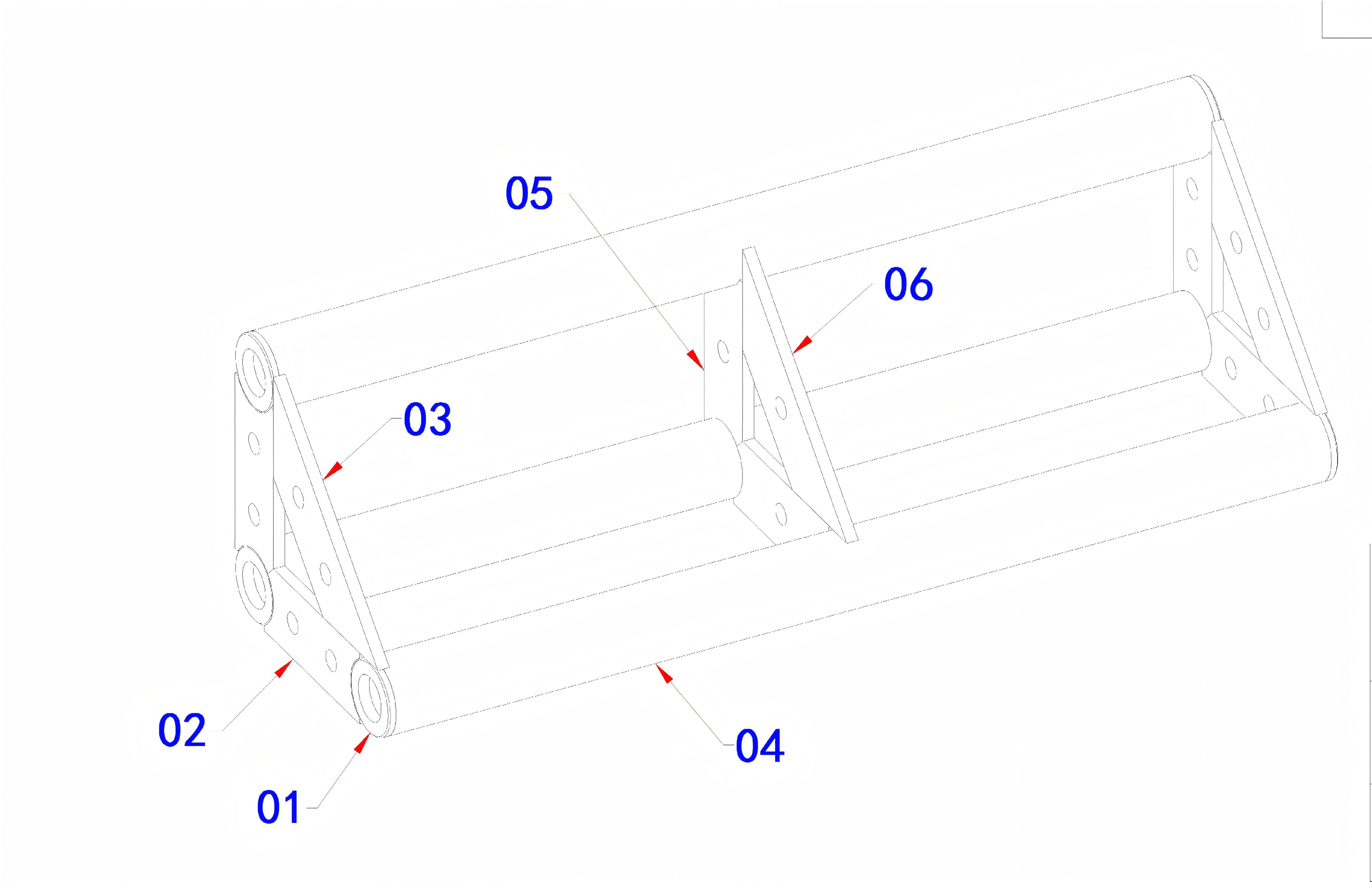

Armazón triangular conectado con pernos BS200 × 200
0,65 m
Información de dibujo
Artículo
Detalles
Serie de dibujo
Placa de extremo de tubo redondo BS200 Armazón de aluminio atornillado triangular
Tipo de estructura
Estructura de armazón de tienda de campaña para exteriores/marco de aluminio ligero
Solicitud
Estructuras de tiendas de campaña para exteriores, estructuras de techos pequeños, estructuras de soporte livianas
Sección transversal
Ancho 200 mm × Alto 200 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Opciones de longitud
0,31 m/0,35 m (esquina de 90°)/0,65 m
Ambiente
Aplicaciones de armazones para tiendas de campaña al aire libre
Material
Aleación de aluminio
Sistema de conexión
Conexión por perno con placas finales
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componentes estructurales de tiendas de campaña para exteriores y sistemas de marcos de aluminio livianos
Productos relacionados
Sistemas de armadura de iluminación estándar y estructuras de armadura de techo para exteriores
Descripción general del truss triangular conectado por pernos BS200
El sistema de armazón triangular de aluminio conectado con pernos BS200 es una solución estructural compacta y liviana diseñada para estructuras de tiendas de campaña al aire libre y aplicaciones de estructuras de aluminio a pequeña escala.
La armadura adopta un diseño de tubo redondo de 50 mm con conexiones de pernos de placa terminal , lo que proporciona una estructura modular que es fácil de ensamblar, transportar y reutilizar.
Con perfil triangular de 200mm × 200mm , este sistema es adecuado para:
Estructuras de tiendas de campaña al aire libre;
Pequeñas estructuras de soporte de techos;
Estructuras decorativas de aluminio;
Estructuras ligeras para eventos.
Características principales
Estructura triangular compacta
La configuración triangular proporciona:
Buena estabilidad estructural;
Diseño liviano;
Uso eficiente de materiales;
Geometría adecuada para estructuras de techos y marquesinas.
Sistema de conexión de pernos
El diseño de conexión de la placa final permite:
Instalación rápida;
Fácil desmontaje;
Transporte conveniente;
Combinación estructural flexible.
Construcción de aleación de aluminio.
La estructura de aluminio proporciona:
Manejo ligero;
Resistencia a la corrosión;
Buena apariencia;
Idoneidad para aplicaciones temporales al aire libre.
Componentes estructurales
Componente
Descripción
Acordes principales
Tubos redondos de aluminio de 50 mm que forman el marco triangular.
Refuerzo diagonal
Mejora la estabilidad estructural y la distribución de la carga.
Placas finales
Proporcionar puntos de conexión de pernos modulares
Secciones de esquina
Permitir instalación en ángulos especiales, como estructuras giratorias de 90°.
Sistema de pernos
Permite montaje y desmontaje.
Especificaciones de longitud disponibles
Modelo
Sección transversal
Longitud
Tubo principal
Conexión
BT20-0.31
200 mm × 200 mm
0,31 m
Tubo redondo de aluminio de 50 mm.
Conexión de perno
BT20-0.35 Esquina
200 mm × 200 mm
0,35 m
Tubo redondo de aluminio de 50 mm.
Conexión de perno
BT20-0.65
200 mm × 200 mm
0,65 m
Tubo redondo de aluminio de 50 mm.
Conexión de perno
Las dimensiones personalizadas están disponibles según los requisitos del proyecto.
Solicitud
Estructuras de tiendas de campaña al aire libre
La armadura triangular BS200 se usa comúnmente para:
1. ¿Para qué se utiliza la armadura triangular de aluminio BS200?
La armadura triangular de aluminio BS200 se utiliza principalmente para estructuras de carpas para exteriores, estructuras de techos livianas y sistemas estructurales para eventos pequeños.
2. ¿Cuál es el tamaño del truss BS200?
El tamaño del perfil triangular estándar es de aproximadamente 200 mm × 200 mm , utilizando un tubo redondo de aluminio de 50 mm como miembro estructural principal.
3. ¿Qué longitudes están disponibles para el truss BS200?
Las longitudes estándar incluyen:
0,31 m;
tramo de esquina de 90° de 0,35 m;
0,65 m.
Hay longitudes personalizadas disponibles.
4. ¿Qué sistema de conexión utiliza BS200?
BS200 utiliza un sistema de conexión de pernos de placa terminal, lo que permite un montaje y desmontaje rápidos.
5. ¿Se puede utilizar el truss BS200 en exteriores?
Sí. BS200 es adecuado para estructuras de carpas y marquesinas al aire libre. Sin embargo, las aplicaciones en exteriores deben considerar las cargas de viento, los materiales de cobertura y las condiciones de instalación.
Aviso de diseño
Los dibujos muestran configuraciones de armazones de aluminio conectados por pernos triangulares estándar BS200.
La selección final de la estructura debe confirmarse de acuerdo con los requisitos del proyecto, las condiciones ambientales y las consideraciones de ingeniería.
