peso del embalaje: 4300kg
volumen de embalaje; 35cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 20pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 30,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| Pilar de 7.00 m | 8 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| Torre de marco | Bloque de manga de espiga S | 8pcs |
| Base de acero s | 8pcs |
| Top Sección S | 8pcs |
| Polipasto manual, ba05 2tons | 8pcs |
| Sección de bisagra de espiga, altura 1m | 8pcs |
| Sling de fibra, ba04,2 toneladas 3m | 8pcs |
| Estabilizador largo | 32pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 4 sets | 1.50 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Viga superior de 30,00 m. | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 9 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga oblicua de 7.70 m | 8 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| Camantón de escalera de 7.70 m | 24 juegos | 3.00 m | 50 × 3.0 | CL30,289*50 | 48 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Conectar placa con abrazadera | 4pcs |
| Aferración | 48 piezas |
| Pinza doble | 16 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 613.86 | 1 por ciento |

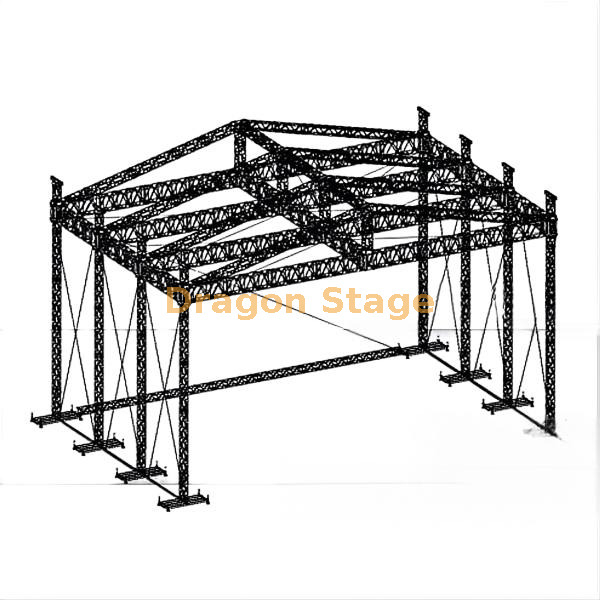

Sistema profesional de armadura de carpa para eventos grandes de 30x15x8m con techo de silla de montar
1. Introducción
Para festivales de talla mundial, conciertos a escala de estadio y activaciones corporativas masivas, la escala de la estructura debe coincidir con la ambición del evento. El sistema de armazón para carpas para eventos grandes de 30x15x8m de DragonStage es una solución de ingeniería de élite que proporciona la asombrosa cantidad de 450 metros cuadrados de espacio cubierto. Con un diseño único de 'techo de dos plazas' y un imponente espacio libre vertical de 8 metros, este sistema está diseñado para albergar a los ciclistas técnicos más complejos de la industria. Para los productores de eventos y administradores de espacios, el desafío es mantener la seguridad estructural absoluta en un espacio libre de 30 metros, un desafío que este sistema de aluminio de alta resistencia resuelve con una geometría de armadura avanzada y materiales de calidad industrial.
2. Desafíos y soluciones
El principal desafío de un tramo horizontal de 30 metros es gestionar las inmensas cargas gravitacionales y ambientales. Las armaduras tradicionales pueden sufrir 'hundimiento' o deflexión en tales distancias; DragonStage resuelve esto utilizando perfiles de celosía de aluminio de alta resistencia diseñados específicamente para brindar rigidez a largo plazo. Además, los eventos al aire libre están a merced del viento; La geometría del 'techo a dos aguas' es aerodinámicamente superior, lo que permite que el viento pase sobre la estructura con una elevación reducida en comparación con los diseños planos. Para gestionar la lluvia, la forma de la silla garantiza que el agua se canalice de forma natural hacia los pilares exteriores, evitando la peligrosa acumulación de peso en las bolsas de agua. Para instalaciones en terrenos variados, el sistema de soporte de suelo de múltiples torres incluye gatos niveladores ajustables para garantizar una base perfectamente estable.
3. Características y beneficios clave
El sistema de 30x15x8m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial. Este material es el punto de referencia mundial para estructuras para eventos de alta carga, ya que ofrece una resistencia a la tracción excepcional y una resistencia natural a la corrosión (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza un diseño de bloque modular de torre y manguito. Esto permite ensamblar y equipar completamente la enorme rejilla del techo de 30x15 m con iluminación, audio y pantallas LED a nivel del suelo. A continuación, toda la estructura se eleva hasta su altura de 8 metros mediante polipastos de cadena eléctricos sincronizados. Según las normas internacionales de seguridad para estructuras temporales, este método de apoyo al suelo reduce significativamente los riesgos asociados con los trabajos en altura, al tiempo que garantiza una elevación perfectamente nivelada (Fuente: https://www.plasa.org ).
Para proporcionar una solución completa para el lugar, este trussing es totalmente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que crea un piso de rendimiento profesional que se integra perfectamente con el techo a dos aguas (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es el beneficio de un techo a dos aguas sobre un techo inclinado estándar? R: El diseño del soporte ofrece una desviación superior del viento y un drenaje de agua más eficiente para tramos muy grandes, al mismo tiempo que proporciona un perfil visual exclusivo y de alta gama para su evento.
P: ¿Puede este tramo de 30 m soportar videowalls LED pesados? R: Sí. La estructura está diseñada para aplicaciones de servicio pesado. Sin embargo, para tramos de 30 m, proporcionamos informes de cálculo de carga personalizados para garantizar que su parcela de montaje específica sea segura.
P: ¿La marquesina de PVC es impermeable y resistente al fuego? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Cómo transportamos un sistema tan grande? R: El sistema es completamente modular y se divide en secciones de armazón de 2 y 3 m para un embalaje eficiente en contenedores de envío estándar o remolques de servicio pesado.
5. Fuerte llamado a la acción (CTA)
Haga realidad sus visiones de eventos más grandes con una estructura construida para un rendimiento a escala de estadio y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armadura de techo a dos aguas de 30x15x8m. Descarga nuestras especificaciones técnicas y comienza a planificar tu producción más ambiciosa hasta el momento.
