Armazón de aluminio atornillado de tubo redondo BS300 con placa de conexión lateral Diseño de longitud personalizado
Índice de dibujo
3939
4246
4291
Información de dibujo
Artículo
Detalles
Serie de dibujo
BS300-SCP
Tipo de estructura
Truss recto personalizado conectado con pernos
Tubo principal
Tubo redondo de aluminio de 50 mm.
Sección transversal
300 mm × 300 mm
Sistema de conexión
Conexión por perno + placa de conexión lateral
Material
Aleación de aluminio
Ambiente
Interior
Solicitud
Estructura de iluminación para exposiciones/estructura de iluminación para bares/marco decorativo
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Iluminación interior y componente estructural decorativo.
Descripción del producto/dibujo
Armazón de aluminio atornillado de tubo redondo BS300 con placa de conexión lateral
La serie BS300-SCP es un sistema de truss de aluminio recto personalizado conectado con pernos diseñado para estructuras de iluminación interior, marcos de exhibición e instalaciones decorativas.
En comparación con las secciones de celosía estándar BS300, esta configuración agrega placas de conexión laterales para brindar flexibilidad de instalación adicional para diseños especiales.
El diseño de la placa lateral reforzada permite que la sección de celosía se conecte con estructuras personalizadas, marcos de soporte y componentes decorativos en aplicaciones tales como:
Salas de exposiciones;
Bares y lugares de entretenimiento;
Sistemas de iluminación interior;
Estructuras decorativas.
El sistema utiliza un perfil de armadura cuadrada de 300 mm × 300 mm con tubos redondos de aluminio de 50 mm y adopta un ensamblaje conectado con pernos.
Configuraciones disponibles
BS300-SCP-065
Longitud:
0,65 m
Referencia de dibujo:

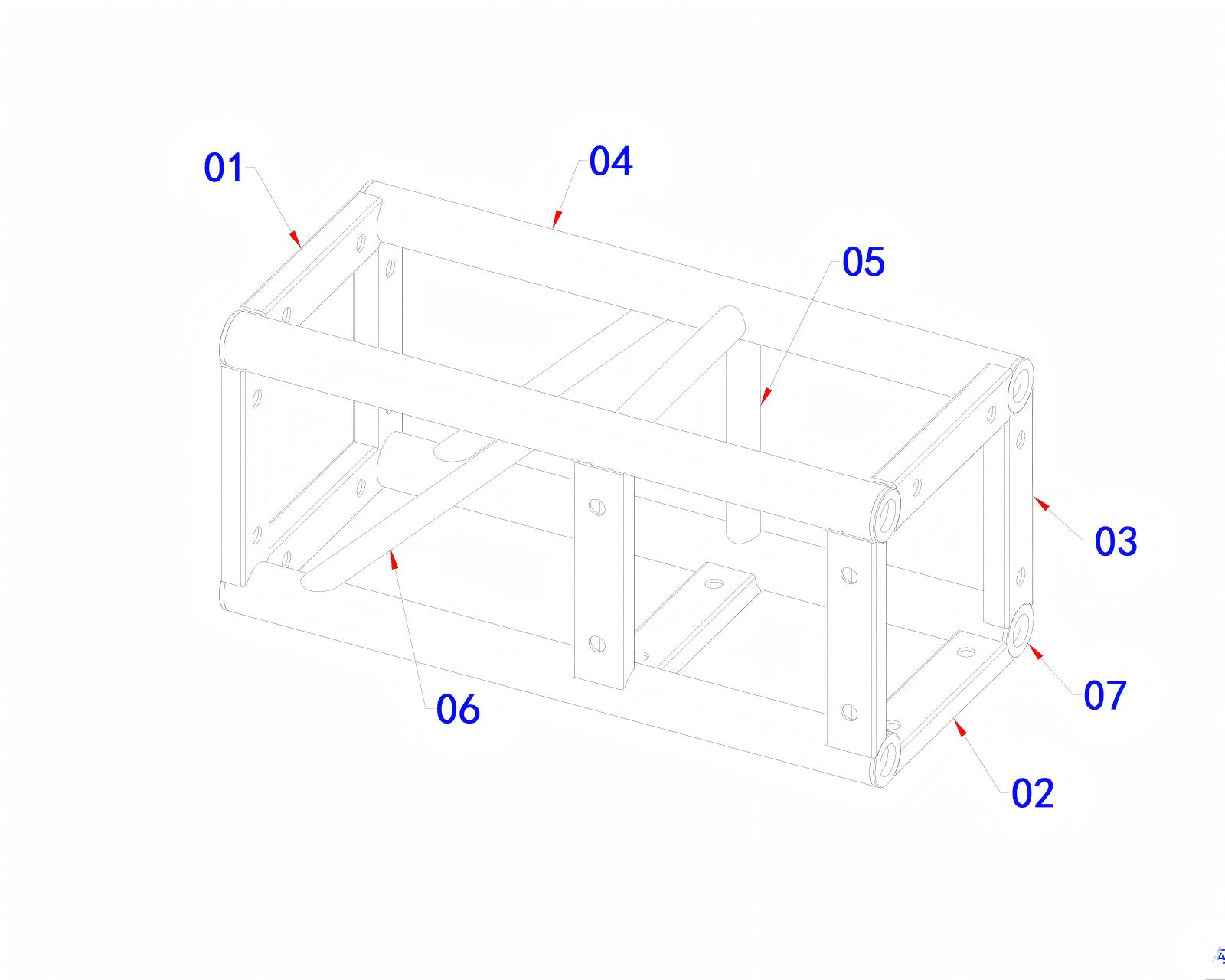

4246-BS300 (0,65 m) Armazón de pernos con placa lateral
Solicitud:
Sección de conexión corta para estructuras de iluminación interior personalizadas.
BS300-SCP-076
Longitud:
0,76m
Referencia de dibujo:

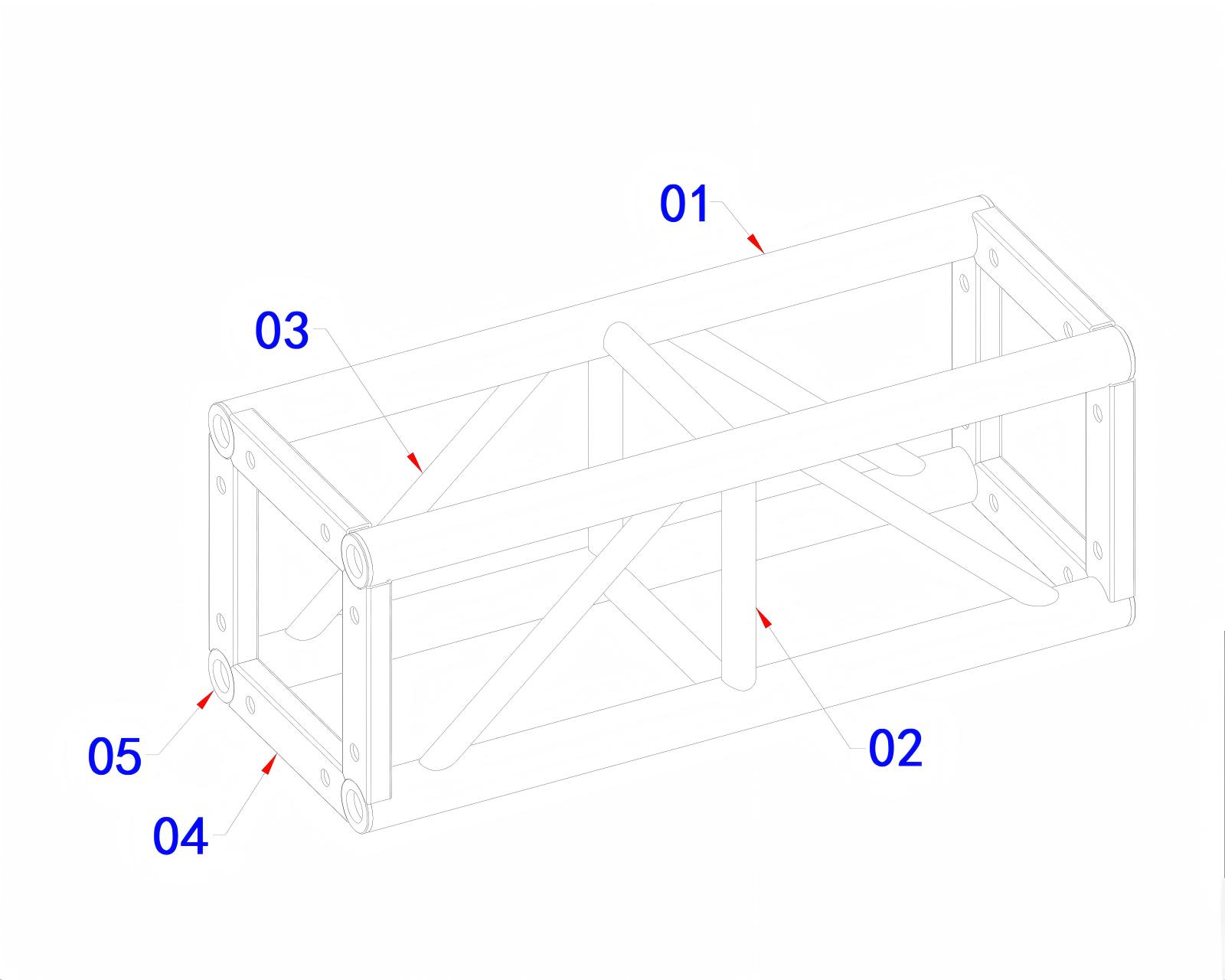

4291-BS300 (0,76 m) Armazón de pernos
Solicitud:
Componente compacto de marco decorativo y de iluminación.
BS300-SCP-146
Longitud:
1,46m
Referencia de dibujo:

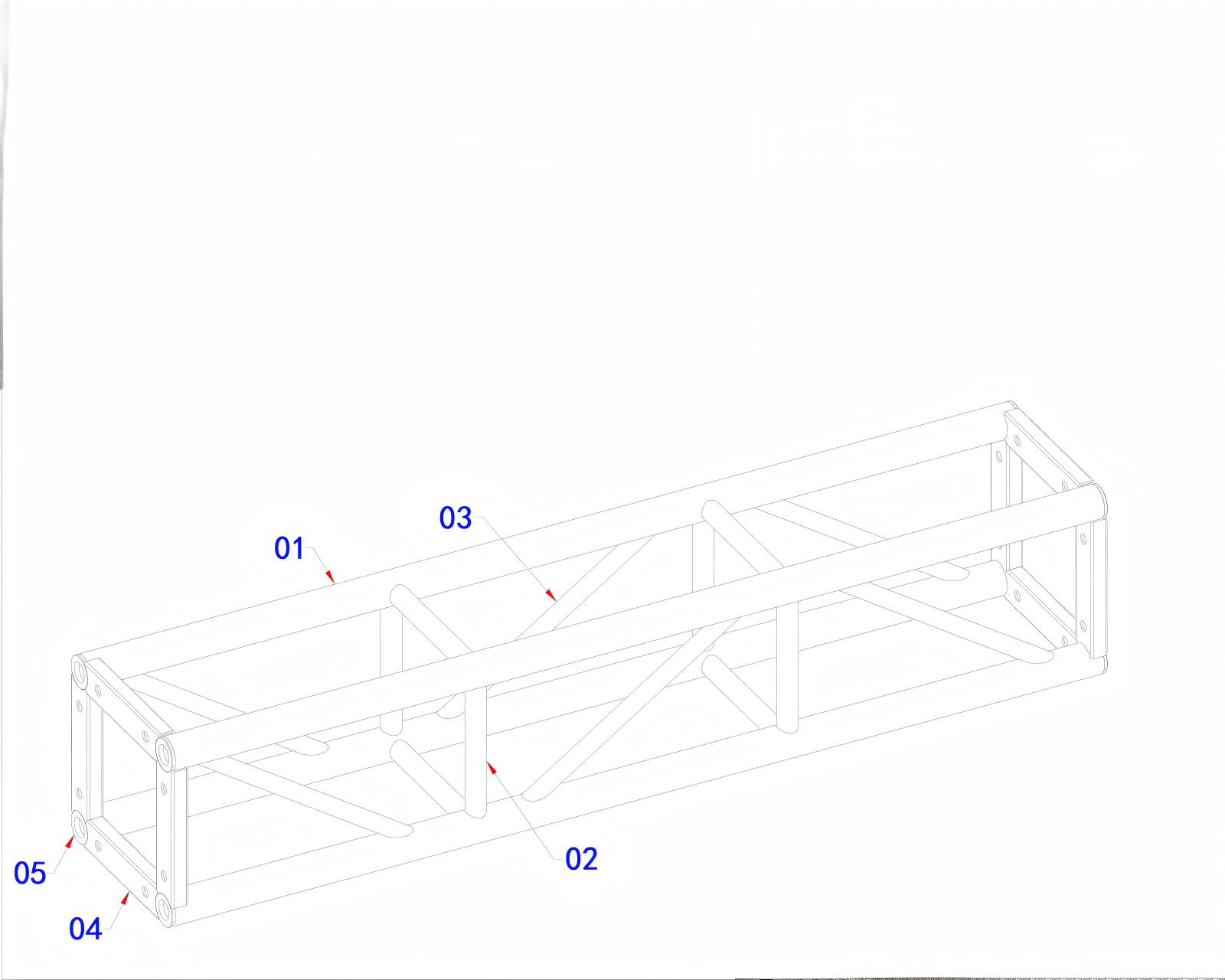

(0,76 m) 4291-BS300 (1,46 m) Armazón de pernos
Solicitud:
Componente de conexión de longitud media para estructuras de exposición y entretenimiento.
BS300-SCP-210
Longitud:
2,10m
Referencia de dibujo:

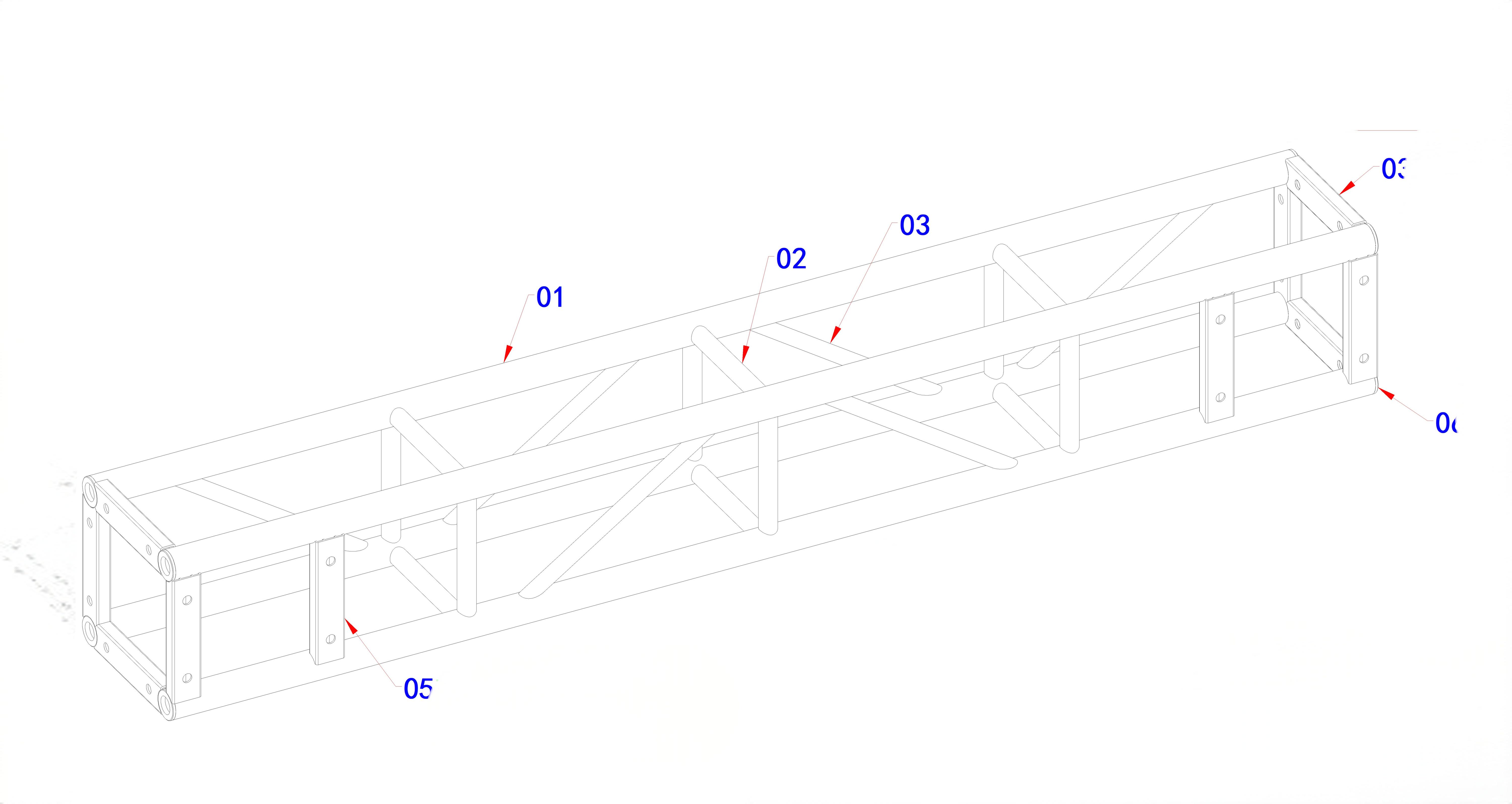

3939-BS300 (2,1 m) Armazón de pernos con placa lateral
Solicitud:
Sección estructural principal para marco de iluminación interior.
BS300-SCP-343
Longitud:
3,43m
Referencia de dibujo:

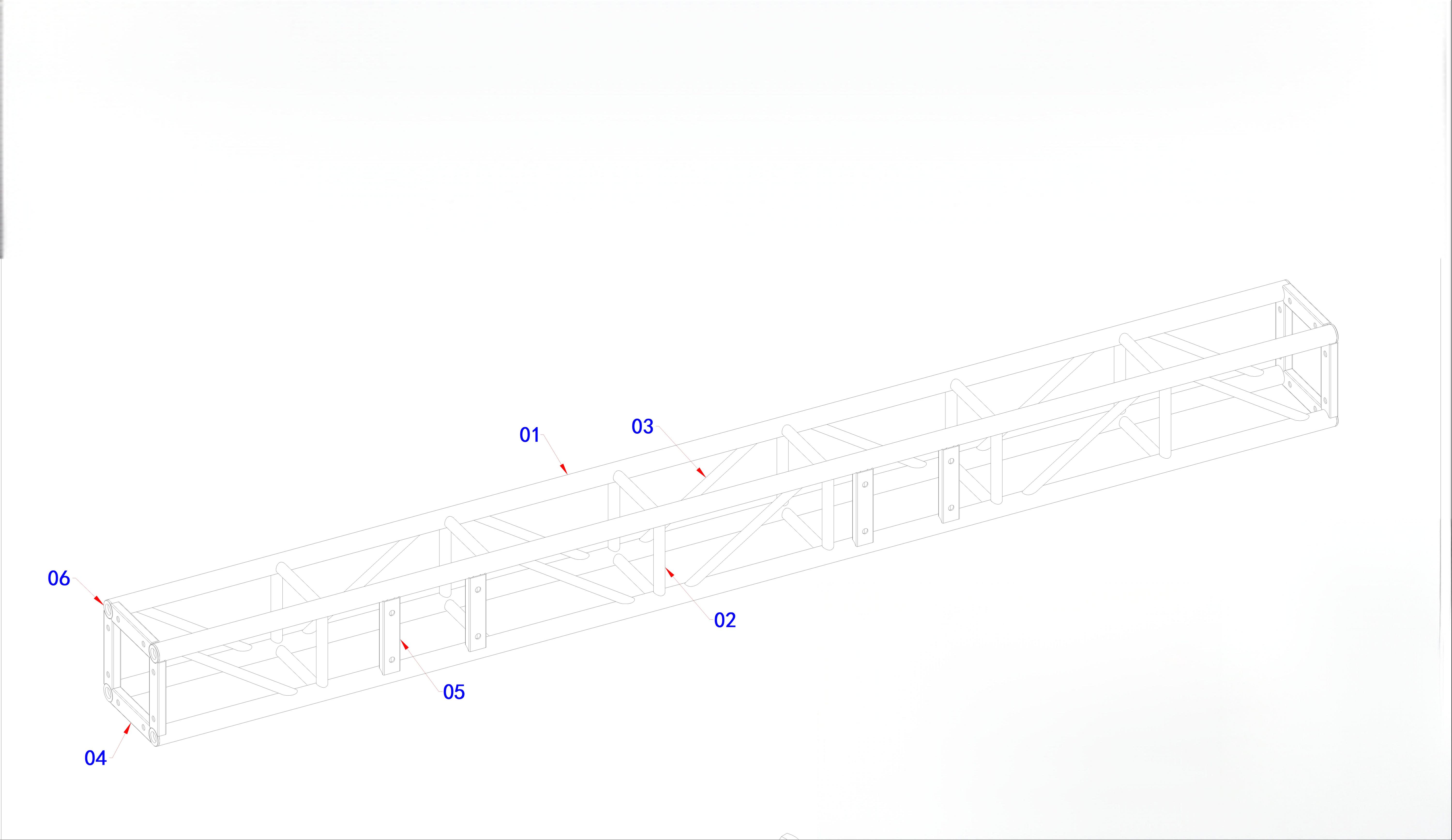

4291-BS300 (3,43 m) Armazón de pernos con placa lateral
Solicitud:
Componente de estructura decorativa e iluminación personalizado de gran luz.
Características estructurales
1. Perfil cuadrado BS300
La armadura adopta:
Ancho: 300 mm
Altura: 300 mm
Diámetro del tubo principal: 50 mm
Este tamaño proporciona un equilibrio entre:
Apariencia visual;
Rigidez estructural;
Flexibilidad de instalación.
2. Diseño de placa de conexión lateral
La placa lateral adicional proporciona:
Puntos de conexión personalizados;
Mejor compatibilidad con estructuras especiales;
Integración más sencilla con marcos de exhibición y entretenimiento.
Este diseño se utiliza comúnmente cuando las conexiones de armadura estándar no pueden satisfacer los requisitos de instalación.
3. Sistema de conexión por perno
La estructura conectada por pernos proporciona:
Fácil transporte;
Montaje conveniente;
Configuración flexible;
Componentes reemplazables.
En comparación con las estructuras fijas soldadas, los sistemas de vigas modulares conectadas por pernos son más adecuados para estructuras de eventos temporales.
La configuración final de estructuras de truss personalizadas depende de:
Método de instalación;
Carga de equipos;
Condiciones de apoyo;
Requisitos de luz;
Condiciones ambientales.
Para aplicaciones en interiores, los requisitos estructurales generalmente se centran en:
Peso del equipo de iluminación;
Fiabilidad de la conexión;
Estabilidad de la instalación;
Requisitos visuales.
Para aplicaciones exteriores más grandes, se requieren consideraciones adicionales como la carga de viento y el análisis estructural.
Preguntas frecuentes
1. ¿Para qué se utiliza la armadura conectada por pernos BS300-SCP?
BS300-SCP se utiliza principalmente para estructuras de iluminación interior, marcos de exposición, sistemas de iluminación de bares e instalaciones decorativas.
2. ¿Cuál es la diferencia entre el truss BS300-SCP y el estándar BS300?
BS300-SCP agrega placas de conexión laterales, lo que permite una conexión más flexible con estructuras personalizadas.
3. ¿Se puede personalizar la longitud del BS300-SCP?
Sí. La longitud, la posición de conexión y las placas adicionales se pueden personalizar según los requisitos del proyecto.
4. ¿Es BS300-SCP adecuado para aplicaciones en exteriores?
El diseño mostrado es principalmente para aplicaciones en interiores. El uso en exteriores requiere una evaluación estructural adicional según las condiciones ambientales.
5. ¿Por qué elegir una armadura de aluminio conectada con pernos?
La armadura de aluminio conectada con pernos proporciona un ensamblaje modular, un transporte más fácil y una instalación flexible en comparación con las estructuras soldadas permanentes.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan con fines de referencia para demostrar la capacidad de diseño personalizado de Dragon Stage.
El diseño estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
