2021/3404-BS300 Diseño de armazón de aluminio conectado con pernos de tubo redondo curvo para estructuras decorativas e iluminación
Referencia del archivo de dibujo
Índice de dibujo
2021 / 3404
Archivos de dibujo relacionados

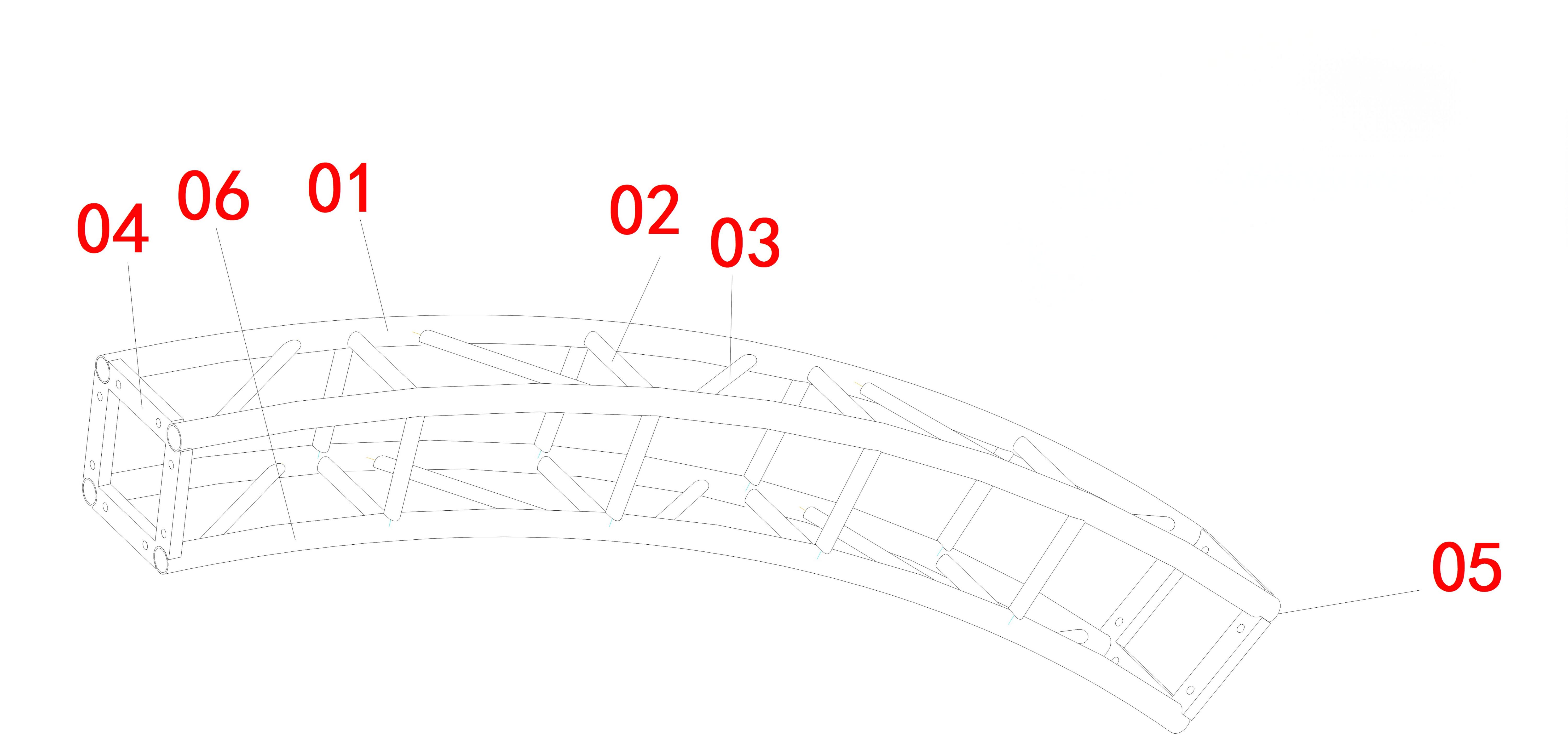

El dibujo anterior representa una configuración curva del diseño de armazón de aluminio de tubo redondo conectado con pernos BS300 utilizado para estructuras de iluminación, instalaciones decorativas y aplicaciones de eventos personalizados.
El índice de dibujos se utiliza como referencia para localizar dibujos CAD y registros de producción relacionados.
Información de dibujo
Artículo
Detalles
Índice de dibujo
2021 / 3404
Serie de dibujo
Armazón conectado por perno de tubo redondo curvo BS300
Tipo de estructura
Componente de armadura de aluminio curvo personalizado
Solicitud
Estructura de iluminación interior y exterior / Estructura decorativa
Sección transversal
Ancho 300 mm × Alto 300 mm
Tubo principal
Tubo redondo de aluminio de 50 mm.
Radio de curvatura
3,6 millones de rands
Ambiente
Aplicaciones en interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componente de estructura decorativa y iluminación curva
2021/3404-BS300 Diseño de armadura de perno curvo para estructuras de iluminación y eventos
Introducción
Este archivo de dibujos presenta el componente de armazón de aluminio conectado por pernos de tubo redondo curvo 2021/3404-BS300 desarrollado para estructuras de iluminación, marcos decorativos e instalaciones de eventos personalizadas.
El dibujo está indexado con la referencia 2021/3404 y el archivo de dibujo relacionado representa una configuración curva personalizada basada en el diseño de armazón de tubo redondo conectado por pernos BS300.
A diferencia de las secciones de celosía recta, los componentes de celosía curva se utilizan principalmente cuando el proyecto requiere una apariencia visual especial, un diseño circular o una disposición de iluminación curva.
El truss curvo BS300 combina una sección estructural de 300 mm × 300 mm, un diseño de tubo redondo de aluminio de 50 mm y un sistema de conexión con pernos para brindar una solución flexible para estructuras de eventos en interiores y exteriores.
Descripción general del diseño
El 2021/3404-BS300 adopta una estructura de tubo redondo modular curvo conectado por pernos.
En comparación con las estructuras curvas soldadas, los componentes de celosía curva conectados por pernos ofrecen ventajas en:
Eficiencia del transporte;
Comodidad de almacenamiento;
Instalación flexible;
Diseños estructurales personalizados.
El diseño curvo permite integrar la armadura en estructuras que requieren:
Arreglos de iluminación en forma de arco;
Marcos curvos decorativos;
Estructuras para eventos circulares o semicirculares;
Instalaciones de entretenimiento a medida.
El método de conexión es un factor importante al seleccionar los componentes de la estructura temporal. Se seleccionan diferentes sistemas de conexión, como conexión de espiga, conexión de perno y conexión de placa, según los requisitos de la aplicación.
Puede encontrar más información sobre los métodos de conexión de truss en:
El archivo de diseño de armadura curva 2021/3404-BS300 incluye la siguiente configuración:
Armazón de perno curvo BS300 R3.6m
Referencia de dibujo:
Radio:
3,6 millones de rands
Solicitud:
Adecuado para estructuras de iluminación curvas, marcos decorativos para eventos, estructuras de iluminación de bares e instalaciones visuales personalizadas.
Aplicación en iluminación curva y estructuras para eventos
El componente de celosía curva BS300 normalmente se integra en estructuras de eventos completas en lugar de usarse de forma independiente.
Las aplicaciones típicas incluyen:
Estructuras de iluminación de barras curvas;
Marcos de decoración de clubes interiores;
Sistemas de iluminación de escenarios curvos;
Estructuras de exhibición para exposiciones;
Instalaciones decorativas para eventos;
Estructuras de truss de aluminio personalizadas.
La configuración final puede incluir componentes adicionales como:
Para estructuras de celosía curva, la sección curva individual es sólo una parte del sistema estructural completo.
La configuración final depende de:
Radio de curvatura;
Disposición general de la estructura;
Carga de equipos;
Método de instalación;
Condiciones de apoyo;
Ambiente interior o exterior.
Las estructuras curvas suelen requerir un diseño personalizado porque el radio, los puntos de conexión y los métodos de soporte afectan directamente la instalación final.
La selección de materiales también afecta el desempeño estructural. La aleación de aluminio se usa ampliamente en estructuras para eventos debido a sus características de ligereza, resistencia a la corrosión y calidad de apariencia.
Para futuras solicitudes de compra, este archivo de dibujos se puede conectar con:
Armazón de perno de tubo redondo curvado BS300
Posible configuración del producto:
Truss curvo BS300 R3.6m
El archivo de dibujos demuestra la capacidad de diseño personalizado de Dragon Stage, mientras que las páginas de productos brindan información y especificaciones de compra.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente la armadura de pernos curvos BS300?
La armadura de pernos curvos BS300 está diseñada principalmente para estructuras de iluminación curvas, marcos decorativos e instalaciones de eventos personalizadas.
2. ¿Se puede fabricar el truss BS300 con diferentes tamaños de radio?
Sí. El radio curvo se puede personalizar según los requisitos del proyecto, el diseño estructural y las condiciones de instalación.
3. ¿Cuál es la diferencia entre armadura curva y armadura recta?
Las secciones de celosía rectas se utilizan principalmente para estructuras lineales, mientras que las secciones de celosía curvas se utilizan cuando los proyectos requieren diseños en forma de arco o diseños visuales especiales.
4. ¿Se puede utilizar este truss curvo en exteriores?
Sí. Puede usarse para aplicaciones al aire libre, pero la estructura final debe considerar las condiciones ambientales, especialmente las cargas de viento y los métodos de soporte.
5. ¿Puede Dragon Stage proporcionar soluciones completas de estructuras de iluminación curvas?
Sí. Dragon Stage puede proporcionar soluciones personalizadas que incluyen diseño de armazones curvos, configuración estructural y soporte de fabricación.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan con fines de referencia para demostrar la capacidad de diseño personalizado de Dragon Stage.
El diseño estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
