3245/3274-BS200 Diseño de armazón de aluminio conectado con pernos de tubo cuadrado para estructura de exhibición de exposiciones
Referencia del archivo de dibujo
Índice de dibujo
3245/3274
Archivos de dibujo relacionados

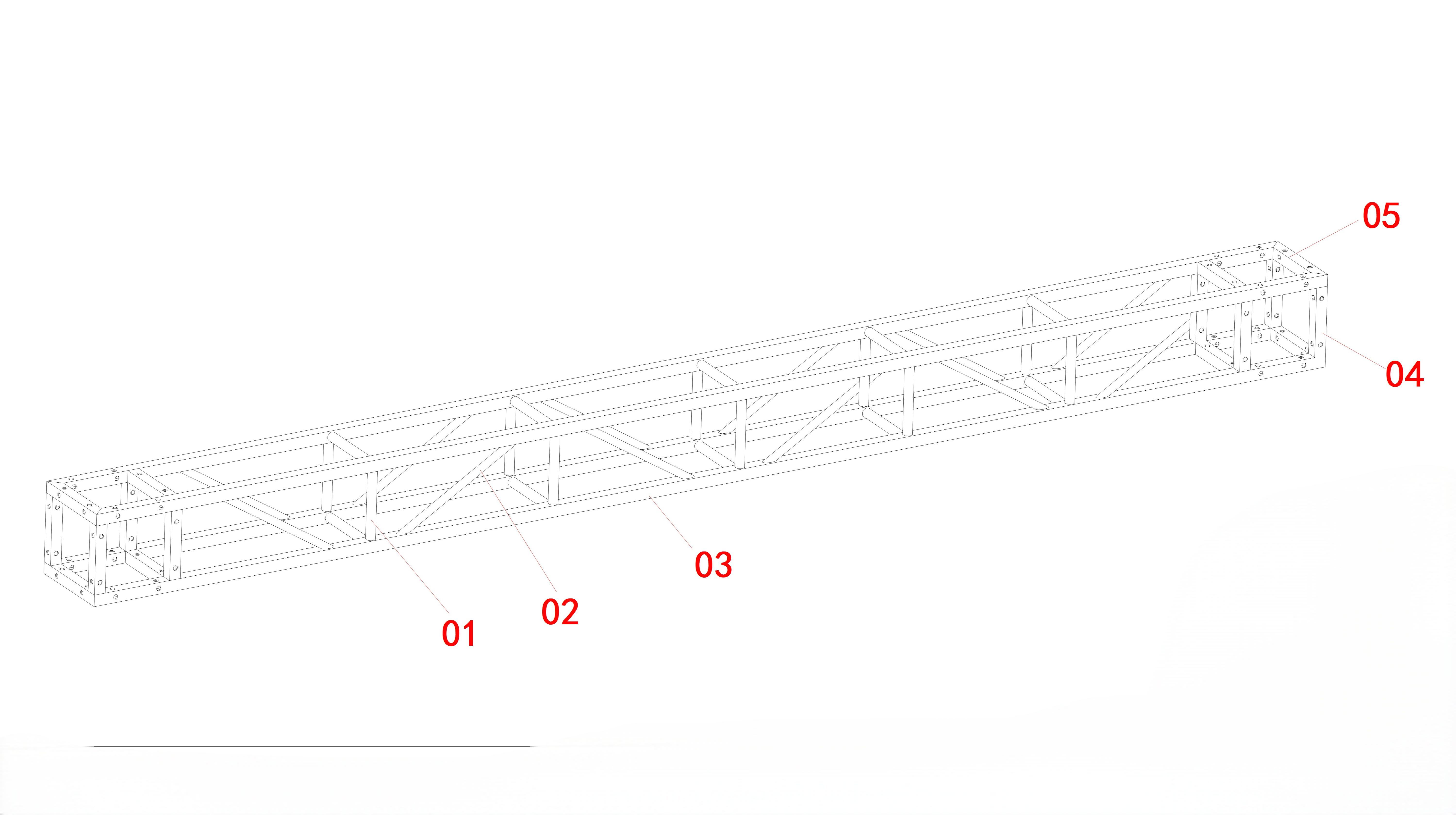

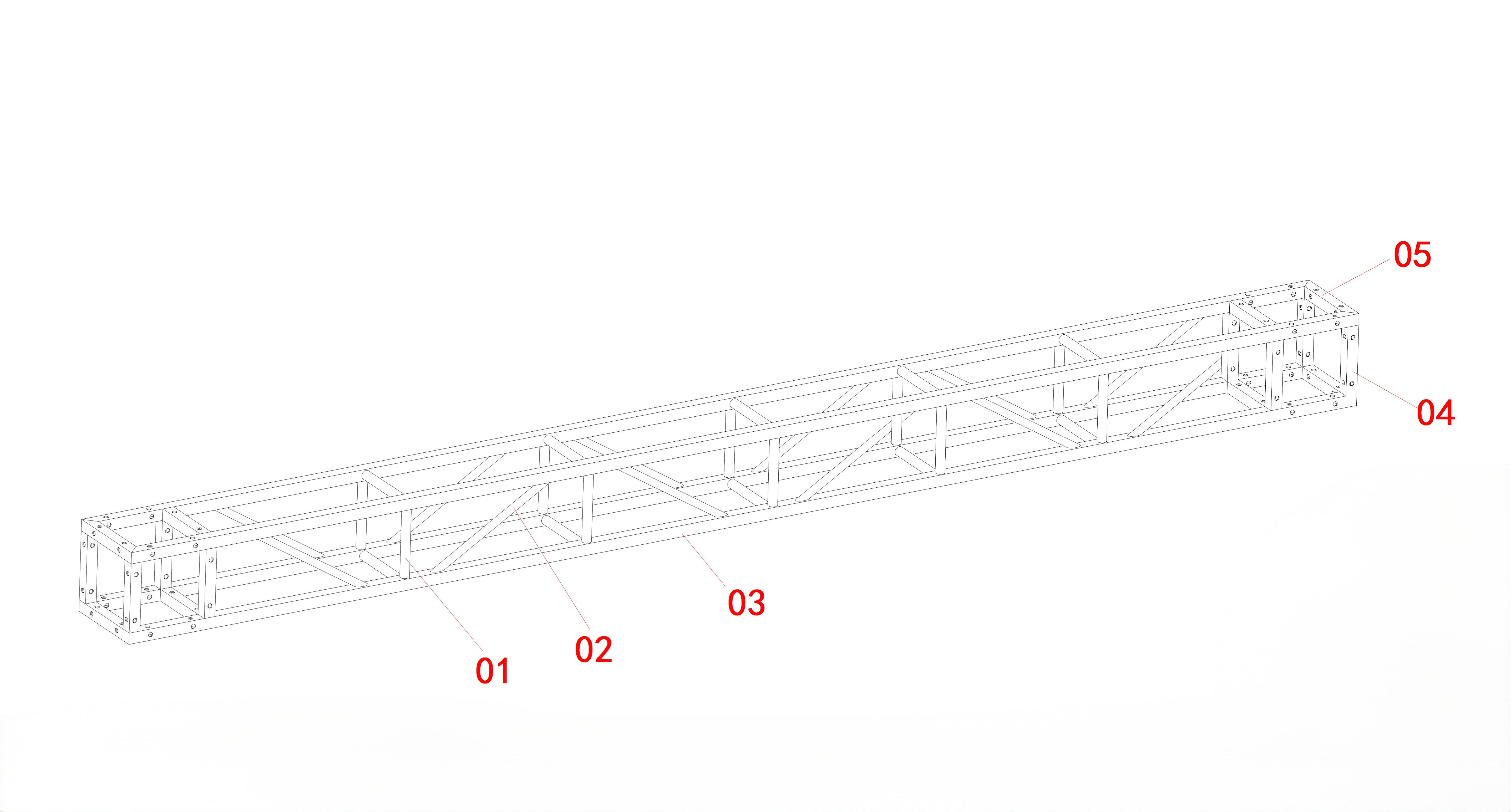

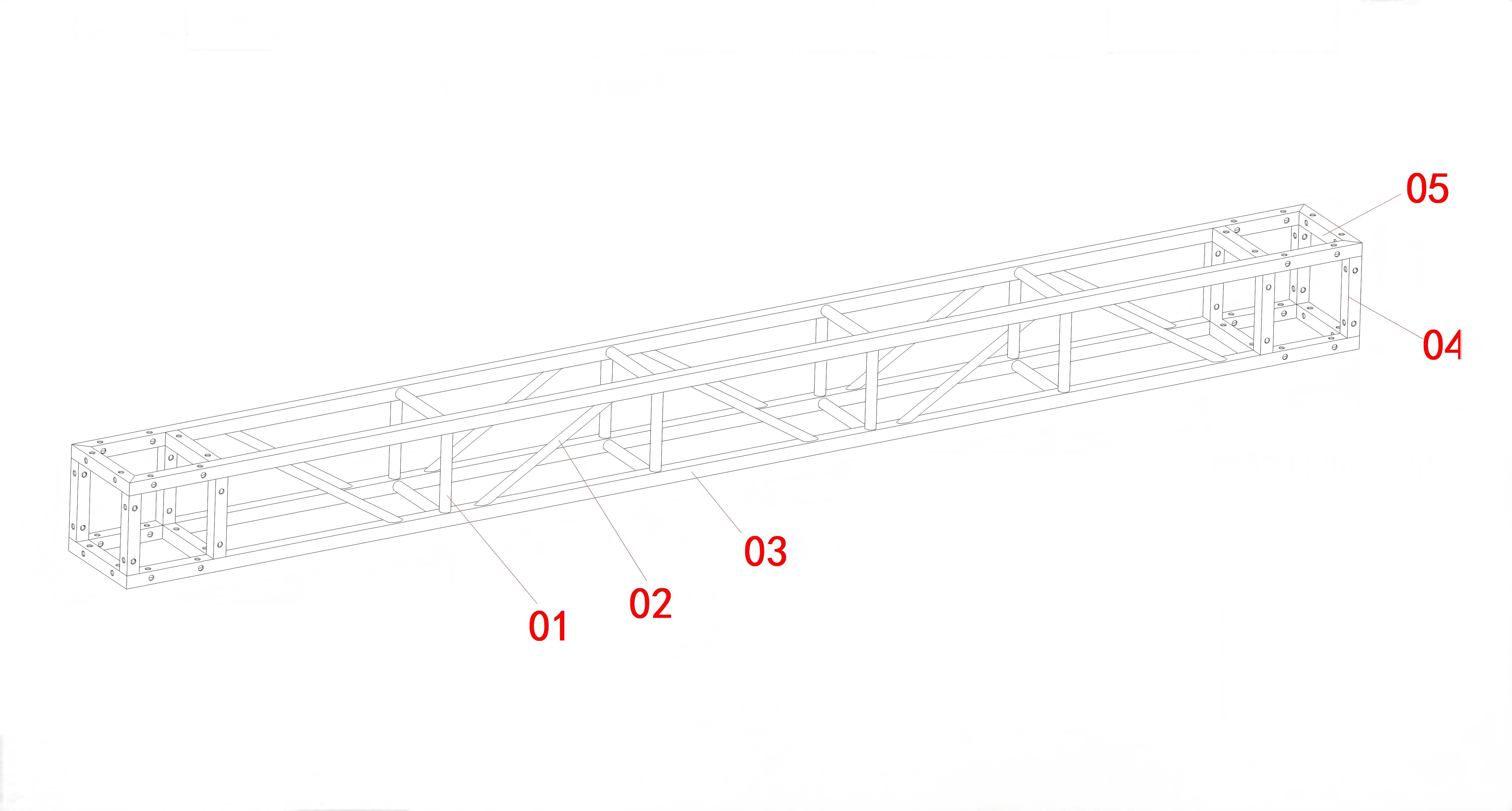

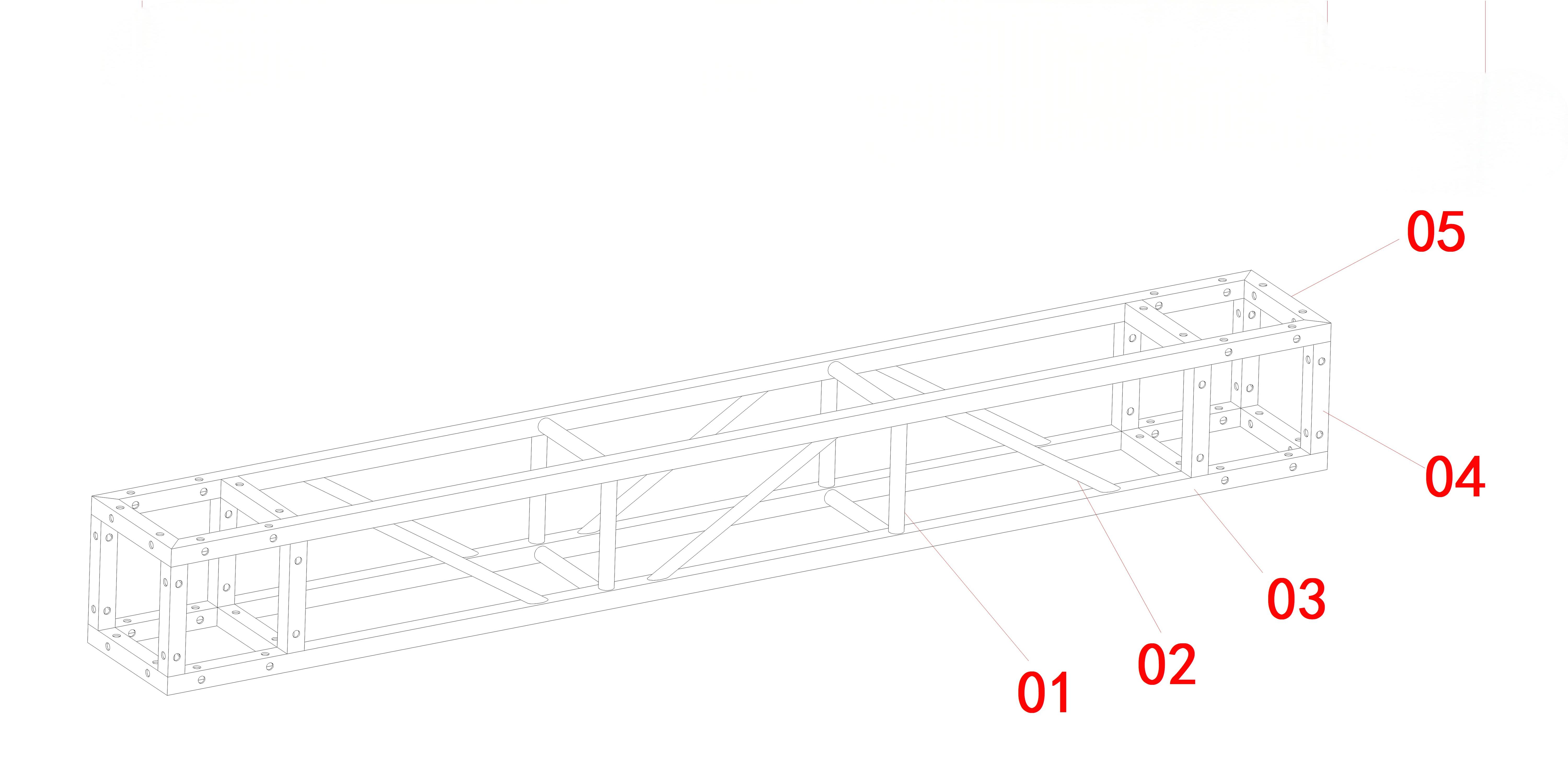

3245-200 Armazón de pernos de tubo cuadrado (1,7 m).jpg 3245-BS20(2,4m).jpg 3245-BS20(2,9m).jpg 3274-200 Armazón de pernos de tubo cuadrado (1,7m).jpg 3274-BS20(2,8m).jpg
Los dibujos anteriores representan diferentes configuraciones de longitud del diseño de armazón de aluminio conectado con pernos de tubo cuadrado BS200 desarrollado para exhibiciones, fondos publicitarios y estructuras para eventos pequeños.
Los índices de dibujos se utilizan como referencias para localizar dibujos CAD y registros de producción relacionados.
Información de dibujo
Artículo
Detalles
Índice de dibujo
3245/3274
Serie de dibujo
Armazón conectado con pernos de tubo cuadrado BS200
Tipo de estructura
Componente de armadura de aluminio de longitud personalizada
Solicitud
Estructura de exhibición de exposición/estructura de fondo para eventos pequeños
Sección transversal
Ancho 200 mm × Alto 200 mm
Tubo principal
Tubo cuadrado de 100 mm × 100 mm
Longitudes disponibles
1,7 m/2,4 m/2,8 m/2,9 m
Ambiente
Aplicaciones en interiores y exteriores
Material
Aleación de aluminio
Sistema de conexión
Conexión de perno
Tipo de dibujo
Dibujo CAD 2D
Propósito del diseño
Componente de estructura de fondo publicitario
Diseño de armadura de pernos de aluminio 3245/3274-BS200 para estructuras de exhibición de exposiciones
Introducción
Este archivo de dibujos presenta el componente de armazón de aluminio de tubo cuadrado conectado por pernos 3245/3274-BS200 desarrollado para exhibiciones, fondos publicitarios y estructuras para eventos pequeños.
El dibujo está indexado con las referencias 3245 y 3274 , y los archivos de planos relacionados incluyen diferentes configuraciones de longitud fabricadas según un mismo concepto estructural.
La serie BS200 adopta una estructura de tubo cuadrado conectada por pernos, lo que proporciona una solución modular y liviana para aplicaciones donde se requiere un montaje rápido, eficiencia de transporte y configuración flexible.
Al proporcionar diferentes longitudes, incluidas 1,7 m, 2,4 m, 2,8 m y 2,9 m , la misma serie de truss se puede adaptar a diferentes tamaños de pantalla y requisitos de estructura de fondo.
Descripción general del diseño
El 3245/3274-BS200 adopta una estructura modular conectada por pernos que utiliza tubos cuadrados de aluminio.
En comparación con las estructuras soldadas fijas, los componentes de celosía conectados por pernos ofrecen ventajas en:
Eficiencia del transporte;
Comodidad de almacenamiento;
Montaje flexible;
Configuraciones reutilizables.
El diseño de tubo cuadrado proporciona una apariencia limpia y se usa comúnmente para estructuras de exhibición, fondos publicitarios y marcos decorativos para eventos.
El método de conexión es un factor importante al seleccionar los componentes de la estructura temporal. Se seleccionan diferentes sistemas de conexión, como conexión de espiga, conexión de perno y conexión de placa, según los requisitos de la aplicación.
Puede encontrar más información sobre los métodos de conexión de truss en:
Para estructuras de exposiciones y eventos pequeños, los componentes individuales del truss son sólo una parte de la estructura completa.
La configuración final depende de:
Dimensiones generales de la estructura;
Requisitos de visualización;
Método de instalación;
Ambiente interior o exterior;
Accesorios y conexiones adicionales.
La selección de materiales también afecta el rendimiento y la apariencia estructural. La aleación de aluminio se usa ampliamente para estructuras de exhibición temporales debido a sus características livianas, resistencia a la corrosión y apariencia de superficie limpia.
Para futuras solicitudes de compra, este archivo de dibujos se puede conectar con:
Armazón de perno de aluminio BS200
Posibles configuraciones del producto:
BS200 × 1,7m
BS200 × 2,4m
BS200 × 2,8m
BS200 × 2,9m
El archivo de dibujos demuestra la capacidad de diseño personalizado de Dragon Stage, mientras que las páginas de productos brindan información y especificaciones de compra.
Preguntas frecuentes
1. ¿Para qué se utiliza principalmente la armadura de aluminio BS200?
El BS200 está diseñado principalmente para exhibiciones, fondos publicitarios y estructuras para eventos pequeños donde se requiere un ensamblaje modular y liviano.
2. ¿Por qué se incluyen diferentes longitudes de BS200 en un archivo de diseño?
Porque estos dibujos pertenecen a la misma serie estructural y utilizan el mismo concepto de diseño. Se desarrollan diferentes longitudes según los diferentes requisitos de visualización y estructura.
3. ¿Se pueden personalizar las longitudes de las armaduras BS200?
Sí. La longitud se puede personalizar según las dimensiones del proyecto, los requisitos estructurales y las condiciones de instalación.
4. ¿Cuál es la diferencia entre BS200 y el armazón de iluminación estándar?
El BS200 se centra en estructuras de exhibición y marcos de fondo, mientras que los sistemas de armazón de iluminación estándar generalmente están diseñados para suspensión de iluminación y soporte de equipos para eventos.
5. ¿Puede Dragon Stage proporcionar soluciones completas de estructura de exhibición?
Sí. Dragon Stage puede proporcionar soluciones personalizadas que incluyen diseño estructural, selección de componentes y soporte de fabricación.
Aviso de diseño
Los dibujos que se muestran en este archivo se proporcionan con fines de referencia para demostrar la capacidad de diseño personalizado de Dragon Stage.
El diseño estructural final debe confirmarse de acuerdo con los requisitos reales del proyecto, las condiciones de carga, el entorno de instalación y los requisitos de seguridad aplicables.
