¿Qué es el sistema de armadura de techo para escenario de concierto al aire libre grande de 24x24x9m con alas laterales?
Es un de aleación de aluminio robusto y resistente sistema de armadura de techo diseñado para grandes conciertos y festivales al aire libre. El techo principal de 24 x 24 m con un espacio libre de 9 m y alas laterales extendidas proporciona un amplio espacio para equipos de iluminación, altavoces de matriz lineal y pantallas LED, al tiempo que ofrece estabilidad estructural y protección parcial contra la intemperie.
¿Por qué elegir esta gran armadura de techo concertada?
✅ Cobertura masiva de 24 m × 24 m con 9 m de altura ✅ Construcción de aleación de aluminio de alta resistencia ✅ Alas laterales integradas para soporte de iluminación y audio ✅ Diseño de techo pico para una mejor distribución de carga y drenaje ✅ Sistema modular para un montaje rápido y seguro
peso del embalaje: 5600 kg
volumen de embalaje: 65 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 24.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 24 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 24,00 m Manga(lateral) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 16 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS450 × 450 | 8pcs |
| 2.00 m | 50 × 3.0 | CS450 × 450 | 4pcs |
| 1.00 m | 50 × 3.0 | CS450 × 450 | 0pcs |
| haz cubo | 6 caras | CS600 × 760 | 2 piezas |
| Torre de marco | Bloque de manga de espiga l | 4pcs |
| Base de acero l | 4pcs |
| Sección superior L | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.40 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| Viga Superior de 24,00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga oblicua de 12.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.20 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| Camantón de escalera de 12.20 m | 22 juegos | 3.00 m | 50 × 3.0 | CL40,389*50 | 66 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 22 piezas |
| 1.20 m | 50 × 3.0 | CL40,389*50 | 22 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 3 piezas |
| Aferración | 44 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 790.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 2 piezas |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS450 × 450 | 4pcs |
| 2.00 m | 50 × 3.0 | CS450 × 450 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS450 × 450 | 0pcs |
| Torre de alas | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Armazón de techo pico profesional de 24 m x 24 m: la solución definitiva para eventos a gran escala
Diseñado para el rendimiento
Construido con una aleación de aluminio 6082-T6 de alta calidad, este sistema proporciona una increíble
capacidad de carga para equipos de iluminación pesados y pantallas LED. El diseño Peak Roof garantiza un drenaje eficiente del agua y una aerodinámica superior para la estabilidad al aire libre.
Capacidades de audio extendidas
Esta configuración incluye dos alas laterales de 2 metros de ancho, diseñadas específicamente para sistemas de altavoces line-array. Esto permite una apariencia limpia del escenario y al mismo tiempo proporciona la altura y
la integridad estructural necesarias para la proyección de sonido profesional.

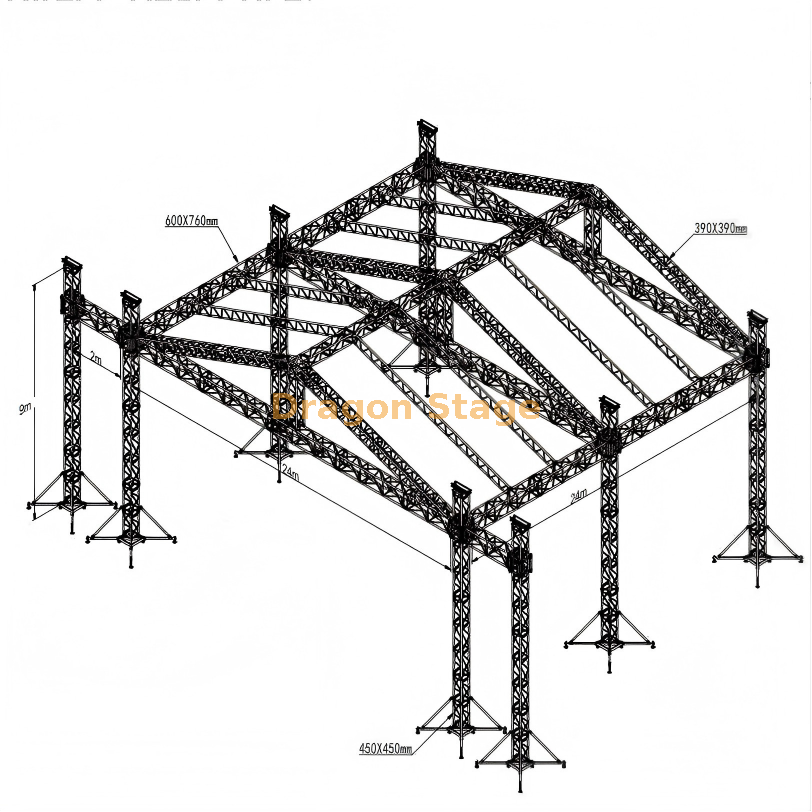

Especificaciones técnicas:
Dimensiones: 24 metros (Largo) x 24 metros (Profundidad)
Altura libre: 9 metros
Alas de altavoz: 2 alas laterales (de 2 m de ancho cada una)
Material: aleación de aluminio de alta resistencia (perno/espiga disponible)
Perfil de armadura principal: secciones de alta resistencia de 600 mm x 760 mm
Perfil de armadura de techo: refuerzo de 390 mm x 390 mm / 450 mm x 450 mm
Aplicación: festivales, conciertos, eventos en estadios y grandes exposiciones
Beneficios clave:
Diseño modular : Fácil de transportar y montar con herramientas estándar.
Resistente a la intemperie: Acabado de aluminio anticorrosión para uso en exteriores a largo plazo.
Montaje versátil: puntos integrados para parlantes, cabezas móviles y fondos de escenario.
1. ¿Cuáles son las dimensiones exactas de este sistema de armadura de techo concertado?
El techo principal mide 24 mx 24 m con una altura de 9 m, además de alas laterales extendidas para iluminación adicional y soporte de altavoces.
2. ¿Este sistema de armadura de techo es adecuado para conciertos al aire libre?
Sí. Su construcción de aleación de aluminio de alta resistencia y su diseño de techo puntiagudo lo hacen muy estable y resistente a la intemperie, ideal para grandes festivales y conciertos al aire libre. Obtenga más información en Cómo elegir un armazón de aluminio para eventos al aire libre (Guía de seguridad y carga).
3. ¿Qué tan difícil es montar esta gran armadura de techo?
Con su diseño modular y puntos de conexión claros, equipos profesionales pueden ensamblar el sistema de manera eficiente. Para conocer pasos prácticos de instalación, consulte Cómo instalar un escenario de techo concertado de alta resistencia.
