Al seleccionar sistemas estructurales para montaje de escenarios, estructuras de eventos o instalaciones arquitectónicas, se debe abordar una cuestión de ingeniería fundamental:
¿Se debe dar prioridad a la capacidad de carga máxima o al rendimiento de deflexión ??
Esta no es una comparación de marketing. Es un juicio de diseño estructural que determina los márgenes de seguridad, el desempeño del servicio y la confiabilidad a largo plazo. Una estructura que no colapsa no es necesariamente una estructura que funciona correctamente.
Comprender la relación entre la capacidad última y el comportamiento de servicio es esencial para una selección responsable.
Comprender la carga máxima
Definición
La carga máxima se refiere a la carga más alta que un elemento estructural puede soportar antes de alcanzar su estado límite último (ULS) , el punto en el que puede ocurrir fluencia, inestabilidad o falla estructural.
Características de ingeniería
Representa el límite de seguridad último.
Comúnmente listado en tablas de carga como:
Se utiliza para verificar factores de seguridad y fuerza de reserva.
Una estructura que opera cerca de su carga máxima puede técnicamente permanecer intacta, pero se está acercando a su límite estructural. Los datos de carga máxima por sí solos no describen cómo se comporta la estructura en condiciones normales de trabajo.
Responde sólo a una pregunta:
¿Fracasará?
No responde:
¿Funcionará correctamente?

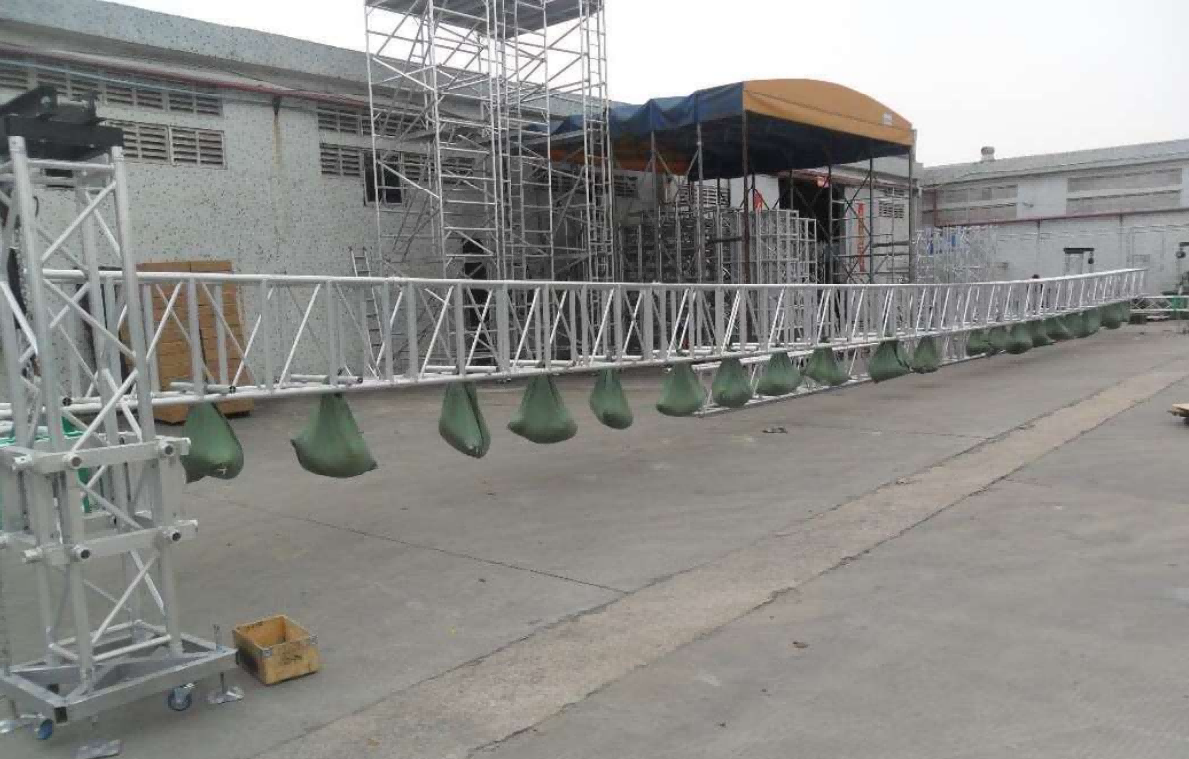

Entendiendo la desviación
Definición
La deflexión es el desplazamiento de un elemento estructural bajo carga aplicada. Se rige por el Estado Límite de Servicio (LSS).
Mientras que la carga máxima tiene que ver con la supervivencia, la desviación tiene que ver con la usabilidad.
Implicaciones de ingeniería
Integridad visual y funcional
Las vigas del techo con hundimiento excesivo pueden causar estancamiento de agua.
Las vigas de pared LED pueden producir costuras visibles o distorsión de la imagen.
Las líneas arquitectónicas pueden parecer desiguales.
Estabilidad y percepción del usuario
Las plataformas de escenario con un rebote notable reducen la confianza del intérprete.
El balanceo de la pasarela afecta la seguridad de los técnicos.
La flexibilidad excesiva puede crear incomodidad incluso cuando es estructuralmente seguro.
Salud estructural a largo plazo
La deformación persistente afecta las conexiones.
El movimiento cíclico acelera la fatiga.
La desalineación aumenta las tensiones secundarias.
El factor de rigidez
Para una viga simplemente apoyada:
Deflexión ∝ Span³ / (E × I)
Dónde:
E = módulo elástico
I = Momento de inercia
Debido a que la deflexión aumenta con el cubo de la longitud del tramo, los tramos largos generalmente se rigen por la rigidez más que por la resistencia.
Una estructura puede permanecer muy por debajo de su capacidad de carga máxima y aún así ser inadecuada para el servicio debido a una deflexión excesiva.
Fórmula de deflexión y dependencia del tramo
Para una viga simplemente apoyada bajo carga uniforme, la deflexión máxima se puede aproximar como:
δ = 5wL⁴ / (384EI)
Para una carga puntual central:
δ = PL³ / (48EI)
Dónde:
δ = deflexión
w = carga distribuida
P = carga puntual
L = longitud del tramo
E = módulo elástico
I = momento de inercia
Dos observaciones críticas:
La deflexión aumenta con L³ o L⁴ , dependiendo de la condición de carga.
Pequeños aumentos en la longitud del tramo aumentan dramáticamente la deformación.
La deflexión disminuye con una mayor E (rigidez del material) y una mayor I (eficiencia de la geometría de la sección).
Esto explica por qué las cerchas de luces largas a menudo se rigen por la rigidez más que por la resistencia. Incluso si la resistencia del material es suficiente, una longitud excesiva del tramo puede causar una deflexión inaceptable.
Implicaciones de ingeniería
Integridad visual y funcional
Las vigas del techo con hundimiento excesivo pueden causar estancamiento de agua.
Las vigas de pared LED pueden producir costuras visibles o distorsión de la imagen.
Las líneas arquitectónicas pueden parecer desiguales.
Estabilidad y percepción del usuario
Las plataformas de escenario con un rebote notable reducen la confianza del intérprete.
El balanceo de la pasarela afecta la seguridad de los técnicos.
La flexibilidad excesiva puede crear incomodidad incluso cuando es estructuralmente seguro.
Salud estructural a largo plazo
La deformación persistente afecta las conexiones.
El movimiento cíclico acelera la fatiga.
La desalineación aumenta las tensiones secundarias.
Una estructura puede permanecer por debajo de su capacidad de carga máxima y aún así ser inadecuada para el servicio debido a una deflexión excesiva.
Por qué la carga máxima por sí sola es engañosa
Considere dos vigas para un techo LED de gran luz:
Armazón A: Carga máxima = 1000 kg, Deflexión = Luz / 60
Armazón B: Carga máxima = 800 kg, Deflexión = Luz / 200
Aunque el Truss A soporta una carga nominal mayor, el Truss B proporciona una rigidez y una superficie plana significativamente mejores.
Para una pared LED o un sistema de rejilla de precisión, la rigidez determina el rendimiento.
El cliente podrá preguntar:
¿Aguantará?
El ingeniero debe preguntar:
¿Permanecerá estable, nivelado y útil?
Error de direcciones de carga máxima.
La desviación gobierna la función.
Cuando la carga máxima gobierna el diseño
Hay aplicaciones en las que la capacidad máxima es la principal preocupación:
Sistemas de lastre estático
Verificación de carga muerta
Puntos de elevación temporales
Validación de casos de carga de emergencia
Elementos de refuerzo internos no visuales.
En estos escenarios, el requisito fundamental es prevenir fallas estructurales bajo cargas máximas.
La fuerza última define la condición de contorno.
Cuando la desviación gobierna el diseño
En eventos, entretenimiento y estructuras arquitectónicas, la capacidad de servicio controla con frecuencia la selección:
Para estos sistemas, los límites de deflexión aceptables (por ejemplo, Span/200, Span/250, etc.) a menudo determinan la idoneidad más que las capacidades de carga máxima.
Una estructura fuerte pero flexible puede ser técnicamente segura pero operacionalmente inadecuada.
Perspectiva de ingeniería: resistencia versus rigidez
La comparación refleja dos propiedades estructurales distintas.
Resistencia del material frente a geometría de la sección
La fuerza se rige en gran medida por:
Aumentar el espesor de la pared o utilizar aluminio de mayor calidad mejora la capacidad de resistencia.
La rigidez , sin embargo, se rige por:
Módulo elástico (E)
Momento de inercia (I)
El momento de inercia depende en gran medida de la geometría. Aumentar la profundidad de una armadura puede mejorar drásticamente la rigidez sin aumentar proporcionalmente el peso.
Esto explica por qué las armaduras más profundas a menudo superan a los diseños más pesados pero menos profundos en luces largas.
La fuerza está dominada por el material.
La rigidez está dominada por la geometría.
Por qué se requieren ambas comprobaciones en los códigos estructurales
Los estándares de diseño estructural modernos separan:
Los códigos requieren ambos porque:
Aprobar uno no garantiza el cumplimiento del otro.
La ingeniería responsable exige la verificación de ambos parámetros antes de aprobar una configuración estructural.
Resistencia versus rigidez: descripción general comparativa
| Parámetro | Resistencia | Rigidez |
| Preocupación principal | Previniendo el fracaso | Controlar la deformación |
| Estado límite gobernante | Estado límite último (ULS) | Estado límite de servicio (SLS) |
| Influenciado por | Límite elástico, módulo de sección | Módulo elástico (E), momento de inercia (I) |
| Modo de falla | Ceder, fractura, inestabilidad. | Excesivo hundimiento, rebote y desalineación. |
| Sensibilidad del intervalo | Lineal a magnitud de carga | Exponencial a la longitud del claro (L³ / L⁴) |
| Pregunta típica de un cliente | '¿Aguantará?' | '¿Se mantendrá estable y nivelado?' |
| Gobernar en tramos largos | A veces secundaria | A menudo factor controlador |
| Requisito de código | Obligatorio | Obligatorio |
Conclusión: el parámetro rector
La pregunta correcta no es qué parámetro es más importante universalmente.
La pregunta correcta es:
¿Qué parámetro rige su aplicación?
Antes de seleccionar un sistema estructural, defina:
Luego evalúa:
El verdadero desempeño estructural se mide en todo el rango operativo, no solo en el momento de la falla.
Una selección técnicamente sólida evalúa la resistencia y la rigidez juntas, garantizando que la estructura sea segura, estable y funcionalmente confiable.
