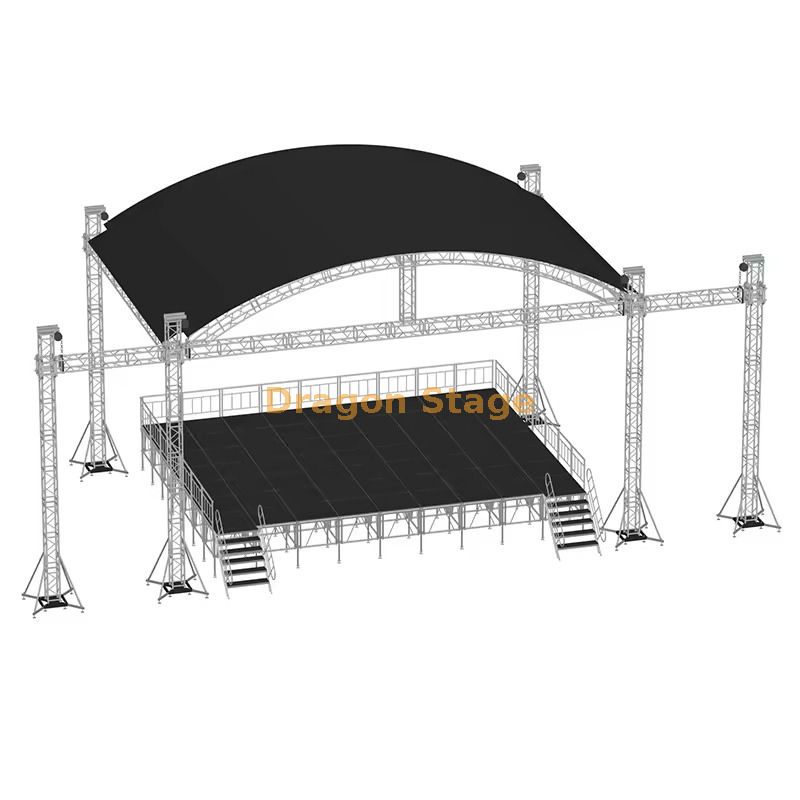

¿Qué es el sistema de armadura de escenario con techo curvo de aluminio de alta resistencia de 12 x 8 x 9 m con alas para altavoces y por qué lo eligen los profesionales? Este sistema completo de techo de escenario modular mide 12 m de largo × 8 m de profundidad × 9 m de altura e incluye una marquesina curva de PVC, vigas principales CS389×389 de alta resistencia, pilares CS289×289 y dos alas de altavoz dedicadas de 2 m de ancho. Resuelve el desafío de combinar un diseño visual impresionante con un potente soporte de audio y, al mismo tiempo, mantener un montaje rápido y un rendimiento de carga excepcional para iluminación, pantallas LED y arreglos lineales.
Beneficios clave de un vistazo
✅ Techo curvo de 12×8×9m con estética profesional
✅ Alas de altavoz duales de 2 m optimizadas para sistemas line array
✅ Aleación de aluminio de alta calidad: ligera pero extremadamente resistente
✅ Seguridad con certificación TUV y gran capacidad de carga.
✅ Montaje modular rápido con torres, polipastos y accesorios incluidos
✅ Ideal para conciertos, festivales y grandes eventos al aire libre
peso del embalaje: 2100 kg
volumen de embalaje: 17cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8 PCS |
| 2.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| Viga de 8.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| Pilar de 9.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8 PCS |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Torre | Bloque de manga de espiga S | 4 pcs |
| Base de acero s | 4 pcs |
| Top Sección S | 4 pcs |
| Polipasto manual, ba05 2tons | 4 pcs |
| Sección de bisagra de espiga, altura 1m | 4 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4 pcs |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 PCS |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Beam de arco de 14.00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 8 PCS |
| 2.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 14.00 m de armadura de escalera | 3 conjuntos | 3.00 m | 50 × 3.0 | CL40,389*50 | 12 pcs |
| 2.00 m | 50 × 3.0 | CL40,389*50 | pcs |
| 1.00 m | 50 × 3.0 | CL40,389*50 | 6 pcs |
| Componentes del techo |
| Spigot Multi Cube, use para armadura de haz de techo | CS289 × 289 | 2 pcs |
| Conectar placa con abrazadera | 2 pcs |
| Aferración | 72 PCS |
| Pinza doble | 8 PCS |
| Material del dosel del techo: PVC, color azul o personalizado. | 214.24 | 1 PCS |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | pcs |
| Pilar de 9.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4 pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | pcs |
| Torre de alas | Bloque de manga de espiga S | 2 pcs |
| Base de acero s | 2 pcs |
| Top Sección S | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| Estabilizador largo | 8 PCS |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Este de aluminio de 12 x 8 m de calidad profesional sistema de truss para escenario exterior está diseñado para producciones a gran escala, festivales de música y eventos corporativos.
Características clave
Construcción robusta: Construido con una aleación de aluminio liviana de alta calidad, lo que garantiza durabilidad y resistencia a la corrosión para uso en exteriores a largo plazo.
Dimensiones óptimas: la sustancial estructura mide 12 m de largo por 8 m de profundidad, con una imponente altura de 9 m, lo que proporciona un amplio espacio y líneas de visión claras para cualquier evento.
Alas de altavoz integradas: Incluye dos alas de altavoz dedicadas de 2 m de ancho diseñadas para montar sistemas de sonido line array , lo que garantiza una distribución de audio óptima y una estética profesional.
Aplicación versátil: este sistema modular admite cargas importantes de accesorios de iluminación , pantallas LED y equipos de audio sin comprometer la seguridad, perfecto para cualquier evento importante.
Fácil montaje : Diseñado para una instalación y desmontaje eficientes, con un sistema de conexión rápido y sencillo para operaciones logísticas más fluidas.
P1: ¿Cuáles son las dimensiones exactas y el tamaño del ala del altavoz? R: El tamaño total es 12 m (largo) × 8 m (profundidad) × 9 m (alto) con dos alas de altavoz integradas de 2 m de ancho especialmente diseñadas para altavoces de matriz lineal.
P2: ¿Este sistema es apto para uso en exteriores y qué certificaciones tiene? R: Sí, está construido para eventos al aire libre con aluminio resistente a la corrosión e incluye un techo de PVC completo. El sistema cuenta con la certificación TUV de seguridad e integridad estructural.
P3: ¿Cuánto tiempo lleva montarlo y qué incluye? R: El diseño modular permite una instalación rápida utilizando las torres, los polipastos manuales, las eslingas de fibra y todos los conectores necesarios incluidos. La guía completa paso a paso está disponible en nuestra metodología de instalación..
