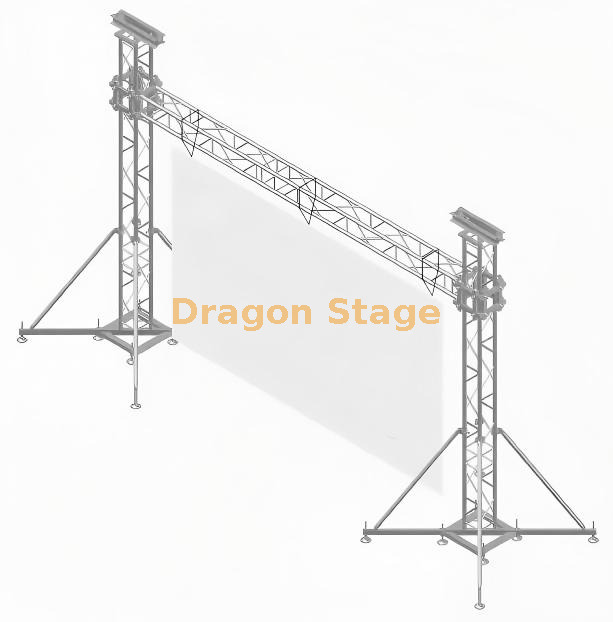

Este truss LED colgante portátil de aluminio de 6×5 m está diseñado para soportar pantallas LED de 20×10 pies en exposiciones, conciertos y exhibiciones de eventos. Combina una estructura de aluminio liviana con un alto rendimiento de carga, lo que lo hace ideal para una instalación rápida y sistemas de visualización elevados seguros. Para la validación estructural, consulte los principios de análisis de carga por etapas y la lógica de ingeniería del sistema modular.
Tipo de producto: Sistema de armazón para pantalla LED colgante
Tamaño: 6 m × 5 m
Aplicación: Soporte de pantalla LED de 20 × 10 pies
Material: Aleación de aluminio de alta resistencia (6061/6082 opcional)
Tipo de estructura: Sistema modular de armazón con espiga/perno
Capacidad de carga: Diseñado en base a carga LED distribuida (consulte la guía de cálculo de carga )
Instalación: Montaje rápido con conectores estandarizados (consulte la metodología de instalación )
Estándar de seguridad: Cumple con las prácticas de seguridad estructural (consulte las normas de seguridad )
Peso de embalaje: 380 kg
Volumen de embalaje: 3CBM
| Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| Haz | 3 | 50 × 3.0 | CS389 × 389 | 2 pcs |
| Pilar | 2 | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1 | 50 × 3.0 | CS289 × 289 | pcs |
| 0.5 | 50 × 3.0 | CS289 × 289 | pcs |
| Torre | Bloque de manga de espiga S | 2 pcs |
| Base de acero s | 2 pcs |
| Top Sección S | 2 pcs |
| Polipasto manual, ba05 2tons | 2 pcs |
| Sección de bisagra de espiga, altura 1m | 2 pcs |
| Sling de fibra, ba04,2 toneladas 3m | 2 pcs |
| Estabilizador largo | 8 PCS |
| Accesorio de truss | Acoplador cónico y clip y alfiler | conjunto
completo |
Por qué se recomienda este producto
Conocimiento de la ingeniería estructural
Este sistema de armadura no es sólo un marco: es parte de un sistema estructural completo.
Su rendimiento depende de:
Las suposiciones incorrectas en cualquiera de estas áreas pueden generar riesgos de seguridad. Puede comprender estos riesgos en detalle aquí:
riesgos de seguridad del diseño estructural
Escenarios de aplicación
Este sistema es ampliamente utilizado en:
Preguntas frecuentes
¿Qué carga puede soportar este truss LED?
La carga depende del alcance, los puntos de suspensión y el peso del LED. Calcule siempre en función de condiciones reales utilizando métodos de análisis de carga por etapas. .
¿Qué tipo de armazón se utiliza para colgar pantallas LED?
Por lo general, se utilizan sistemas de truss de escenario de aluminio o sistemas de truss de iluminación debido a su relación resistencia-peso.
¿Es la armadura de aluminio mejor que la de acero para estructuras LED?
Sí, la armadura de aluminio es más liviana, resistente a la corrosión y más fácil de instalar. Ver comparación detallada:
diferencias estructurales entre acero y aluminio .
Capa de confianza y marca
Dragon Stage es un fabricante profesional especializado en sistemas de escenario y armazones de aluminio. Puede obtener más información aquí:
fabricante profesional de escenarios y armazones
Para verificar la credibilidad, consulte:
¿Es confiable Dragon Stage?
CTA suave
Si está planeando una estructura de pantalla LED o una instalación de exhibición, este sistema se puede personalizar según los requisitos de su proyecto.
También puede explorar más sistemas aquí:
centro de productos de sistemas de truss
O contáctenos directamente para una solución estructural:
contáctenos
