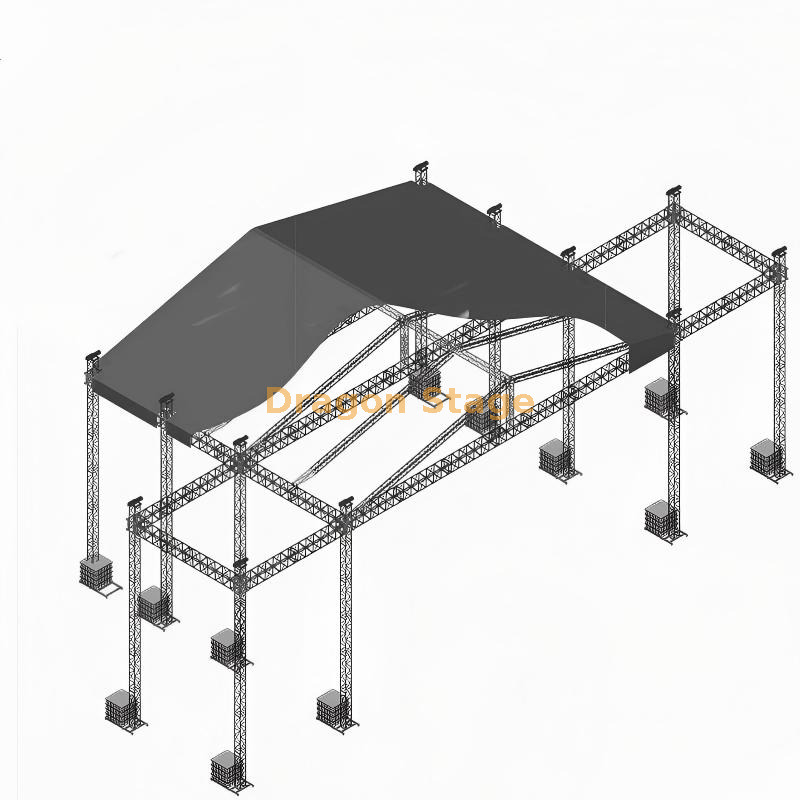

¿Qué es el armazón de escenario con techo a dos aguas de aluminio a gran escala de 21x18x12m con alas laterales de audio de 6m? Es un sistema de armadura de techo a dos aguas de aluminio robusto y resistente diseñado para grandes conciertos y festivales al aire libre. El techo principal de 21 x 18 m con 12 m de altura proporciona un generoso espacio para actuaciones, mientras que las alas laterales de audio integradas de 6 m garantizan una distribución de sonido potente y equilibrada desde los altavoces de matriz lineal.
¿Por qué elegir esta armadura de techo a dos aguas a gran escala?
✅ Cobertura masiva de 21 m × 18 m con 12 m de altura ✅ Construcción de aleación de aluminio de alta resistencia ✅ Alas laterales de audio extendidas de 6 m para soporte de arreglo lineal ✅ Diseño de techo a dos aguas para mayor estabilidad y drenaje ✅ Ideal para grandes conciertos y festivales al aire libre
peso del embalaje: 8600 kg
volumen de embalaje: 94cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 21,00 m Manga(frontal) | 4 sets | 3.00 m | 50 × 4.0 | CS600 × 760 | 28pcs |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Viga de 18.00 m (lado) | 3 conjuntos | 3.00 m | 50 × 4.0 | CS600 × 760 | 18 piezas |
| 2.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS600 × 760 | 0pcs |
| Pilar de 11.00 m | 8 sets | 3.00 m | FALSO | CS450 × 450 | 24 piezas |
| 2.00 m | FALSO | CS450 × 450 | 8pcs |
| 1.00 m | FALSO | CS450 × 450 | 0pcs |
| haz cubo | Spigot Cube 600x760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 8pcs |
| Base de Acero L + base de lastre | 8pcs |
| Sección superior L | 8pcs |
1. Marca Dragon stage, Carga: 2000 kg,
2. Longitud de la cadena: 25 m,
3. Velocidad de elevación: 4 m/min,
4. 380V-3phrase-50HZ
5. Freno doble
6. Cadena de carga G100, que cumple con el factor de seguridad 8:1/10:1.
7. Con enchufe europeo de 0,5 M 4Pin-16A
8. Resistente al agua: IP54 | 8pcs |
| 1 Control 8pcs, con estuche de identificación | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 8pcs |
| Sling de fibra, ba04,2 toneladas 3m | 8pcs |
| Estabilizador largo | 32pcs |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 4 sets | 2,10 metros | 50 × 3.0 | CS289 × 289 | 4pcs |
| Viga superior de 18.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga Oblicua de 10,70 m | 8 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.70 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| Armazón de escalera de 10,70 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 2.70 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Conectar placa con abrazadera | 4pcs |
| Aferración | 24 piezas |
| Pinza doble | 16 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 551.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Manga de alas de 9,00 m. | 4 sets | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 11.00 m alas | 4 sets | 3.00 m | FALSO | CS450 × 450 | 12 piezas |
| 2.00 m | FALSO | CS450 × 450 | 4pcs |
| 1.00 m | FALSO | CS450 × 450 | 0pcs |
| Torre de alas | Bloque de manga de espiga l | 4pcs |
| Base de Acero L + base de lastre | 4pcs |
| Sección superior L | 4pcs |
1. Marca Dragon stage, Carga: 2000 kg,
2. Longitud de la cadena: 25 m,
3. Velocidad de elevación: 4 m/min,
4. 380V-3phrase-50HZ
5. Freno doble
6. Cadena de carga G100, que cumple con el factor de seguridad 8:1/10:1.
7. Con enchufe europeo de 0,5 M 4Pin-16A
8. Resistente al agua: IP54 | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Domine el circuito de festivales con nuestro escenario con techo de silla de montar de aleación de aluminio a gran escala. Diseñada específicamente para producciones al aire libre de alto perfil, esta enorme estructura de 21 x 18 m proporciona un entorno de nivel profesional para artistas, diseñadores de iluminación e ingenieros de audio. El icónico techo a dos aguas proporciona una protección superior contra la intemperie y un perfil visual impresionante que define cualquier espacio para eventos.
Características clave
Huella enorme: una extensa longitud de 21 m y una profundidad de 18 m proporcionan una amplia área de actuación, mientras que la altura de 12 m permite iluminación vertical compleja y diseños escénicos.
Alas audiovisuales integradas: Cuenta con dos alas laterales dedicadas de 6 m de ancho (alas PA), perfectas para colgar sistemas de altavoces de matriz lineal pesados o montar videowalls LED a gran escala..
Capacidad de carga superior: Construida con aleación de aluminio de alta calidad, esta armadura está diseñada para soportar cargas de peso masivas en todo el tramo, lo que garantiza la seguridad para aparejos complejos.
Ingeniería de techo a dos aguas : el techo curvo aerodinámico minimiza la resistencia al viento y garantiza un drenaje eficiente del agua, lo que lo convierte en la opción confiable para ambientes exteriores impredecibles.
Sistema de lastre profesional: diseñado con placas base reforzadas y soportes de torre para garantizar la integridad estructural en su altura total de 12 m.
Especificaciones técnicas
Dimensiones del escenario principal: 21 m (largo) x 18 m (profundidad)
Altura Total: 12 Metros
Alas de extensión: 2 x 6 m de ancho (12 m de ancho adicional en total)
Material: Aleación de aluminio de alta resistencia (6061-T6 o similar)
Función: Ideal para festivales de música, grandes conciertos y eventos en estadios.
Preguntas frecuentes
1. ¿Cuáles son las dimensiones exactas de este sistema de armadura de techo a dos aguas? El techo principal mide 21 x 18 m con una altura de 12 m, además de alas laterales de audio de 6 m en ambos lados para un soporte óptimo de los altavoces de matriz en línea y una cobertura de sonido.
2. ¿Esta armadura de techo a dos aguas de aluminio es adecuada para grandes conciertos al aire libre? Sí. Su construcción de aleación de aluminio de alta resistencia y su diseño de techo a dos aguas proporcionan una excelente estabilidad y resistencia a la intemperie, lo que lo hace ideal para grandes festivales y conciertos. Obtenga más información en Cómo elegir un armazón de aluminio para eventos al aire libre (Guía de seguridad y carga).
3. ¿Cuánto tiempo lleva montar esta gran armadura de techo para conciertos? Con su diseño modular, los equipos profesionales pueden completar el montaje de manera eficiente. Para conocer pasos prácticos de instalación, consulte Cómo instalar un escenario de techo concertado de alta resistencia.
