Una interpretación estructural orientada a casos en sistemas de armadura de 290 mm
Introducción
En la ingeniería de armaduras modulares, las discusiones a menudo giran en torno a la capacidad del tramo, las tablas de carga o las calidades de los materiales. Los conectores normalmente solo se mencionan al especificar la configuración.
Sin embargo, en la práctica, el comportamiento estructural rara vez está gobernado únicamente por los miembros. El factor decisivo suele ser cómo los nodos organizan el flujo de fuerza, especialmente cuando la geometría se vuelve tridimensional.
En lugar de clasificar los conectores por tipo, este artículo los examina a través de escenarios estructurales del mundo real. Cada caso destaca cómo las geometrías de nodos específicas influyen en la transferencia de carga, la distribución de la rigidez y el rendimiento del ensamblaje dentro de un sistema de armadura de 290 mm.

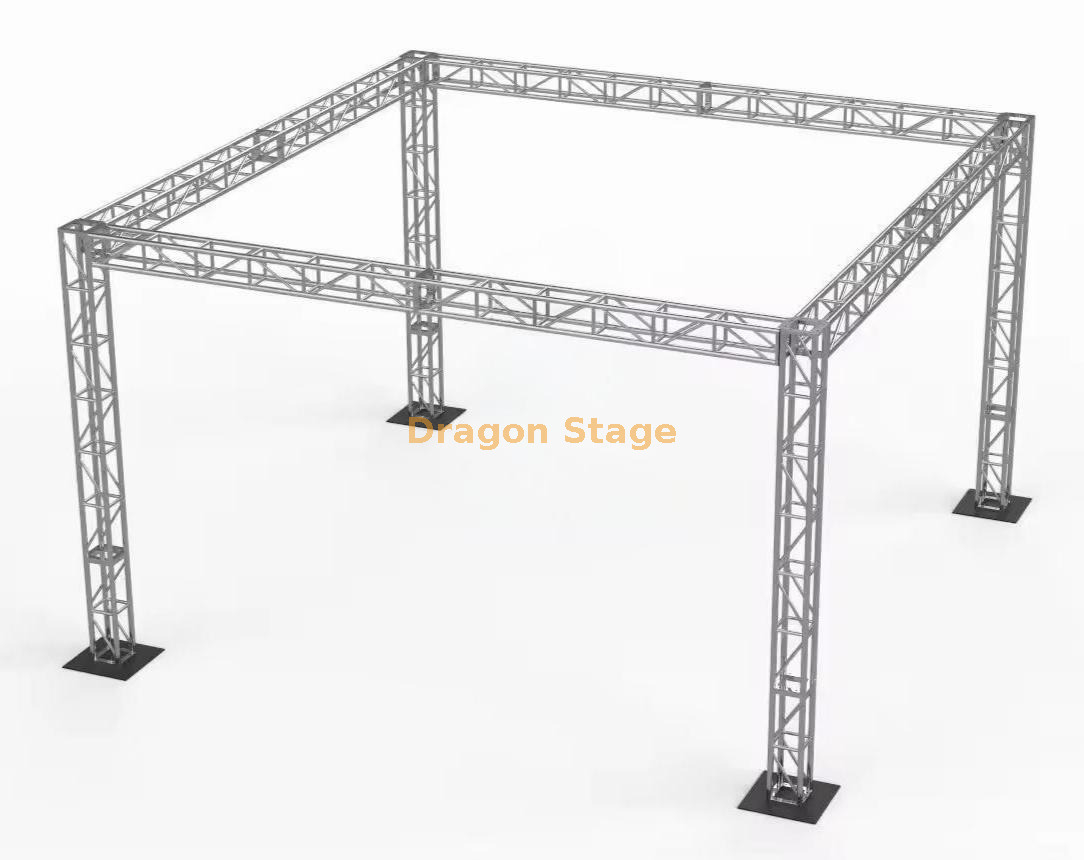

Caso 1: Marco de stand de exposición rectilíneo
Estabilidad plana versus cierre espacial
Escenario:
Un stand de exhibición de 6m × 6m con 3m de altura, geometría principalmente ortogonal, carga mínima en el techo.
Selección de nodo común:

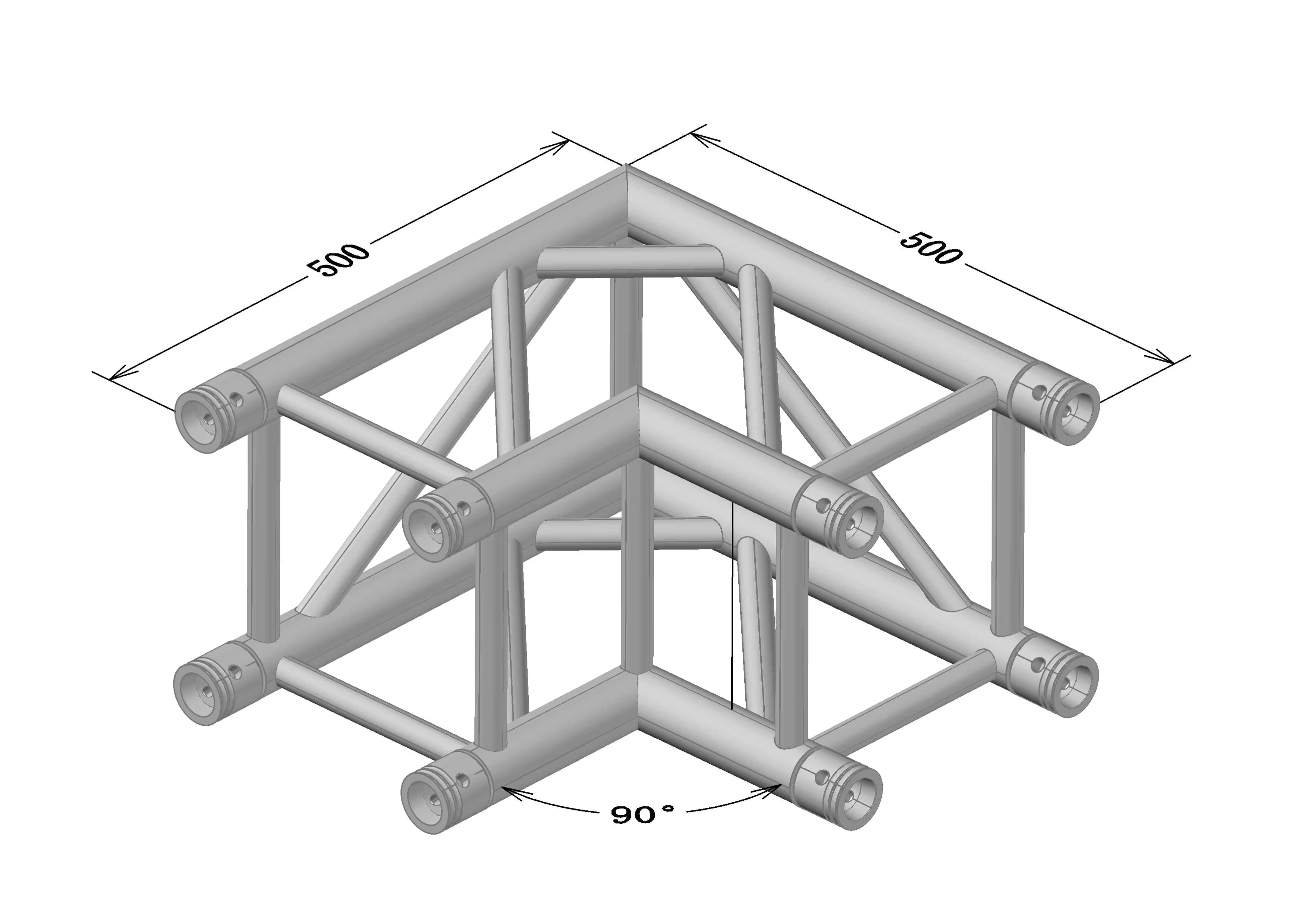

En diseños en etapas iniciales, los conectores planos son suficientes para definir el perímetro y la estructura transversal de la red. Las fuerzas axiales permanecen en gran medida dentro de los planos vertical y horizontal.
Sin embargo, las instalaciones de campo frecuentemente revelan un problema sutil: la deriva torsional durante la carga lateral (presión de multitudes, lámparas suspendidas).
¿Por qué?
Porque los nodos planos mantienen la continuidad en el plano pero no crean un bucle de carga tridimensional. Sin cierre espacial, la estructura se comporta como marcos interconectados en lugar de un volumen unificado.
Ajuste de ingeniería:

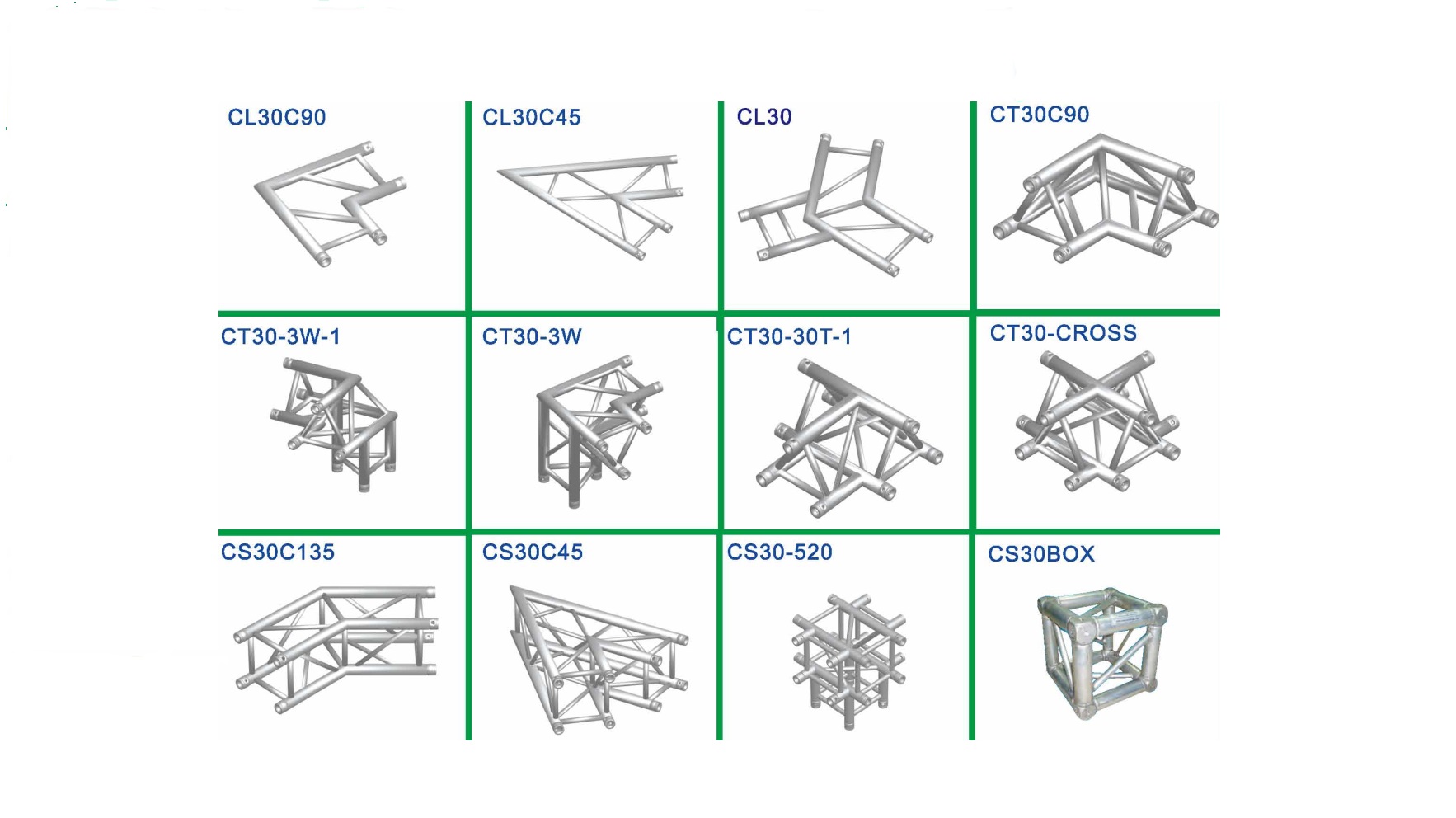

introducción de nodos espaciales limitados como:

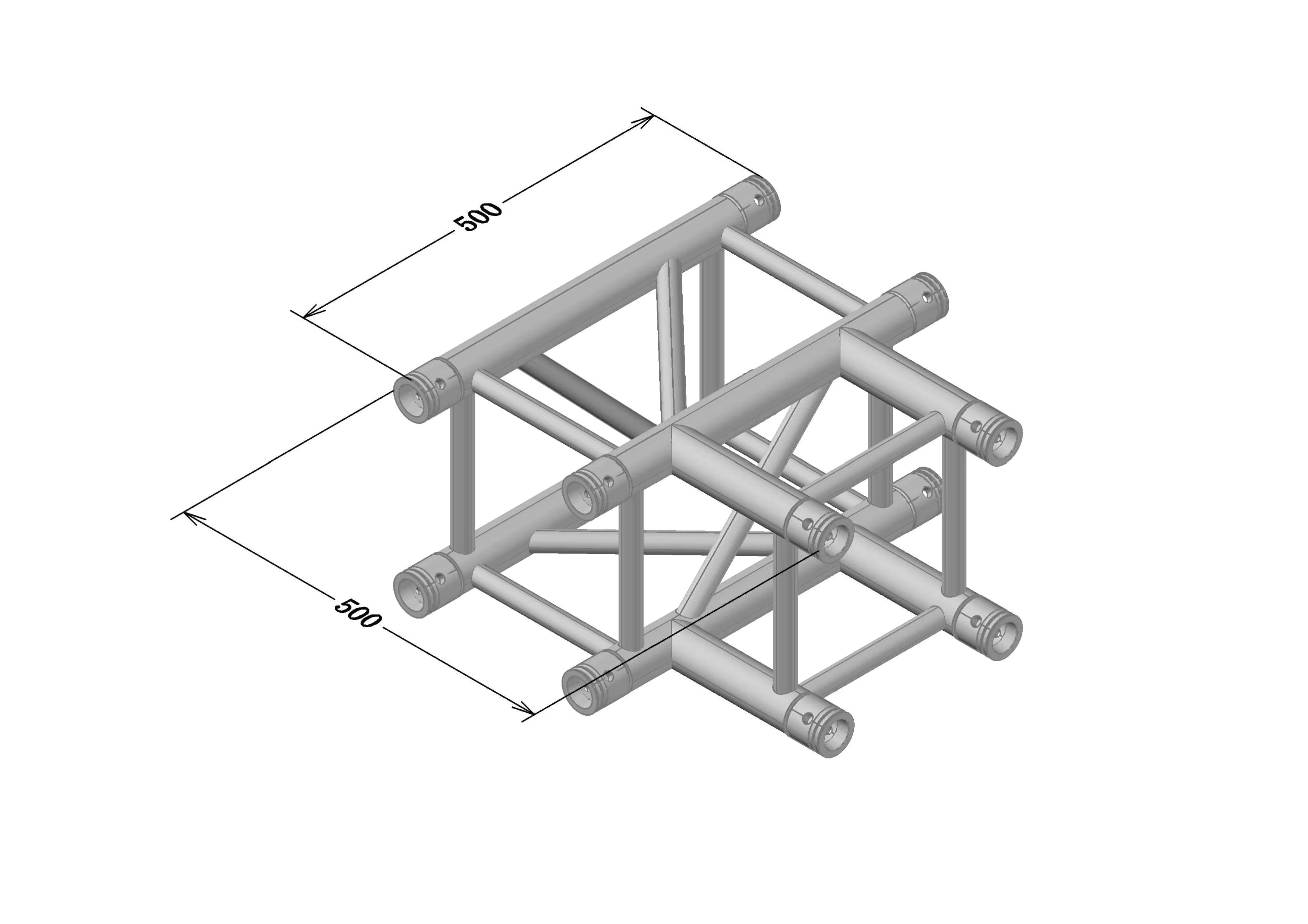

en las esquinas superiores transforma el sistema de una cuadrícula plana a una caja espacial. La rigidez torsional aumenta desproporcionadamente en comparación con el número de conectores añadidos.
Observación:
Incluso en estructuras de stands aparentemente simples, la dimensionalidad de los nodos (no el tamaño de los miembros) a menudo gobierna la estabilidad.

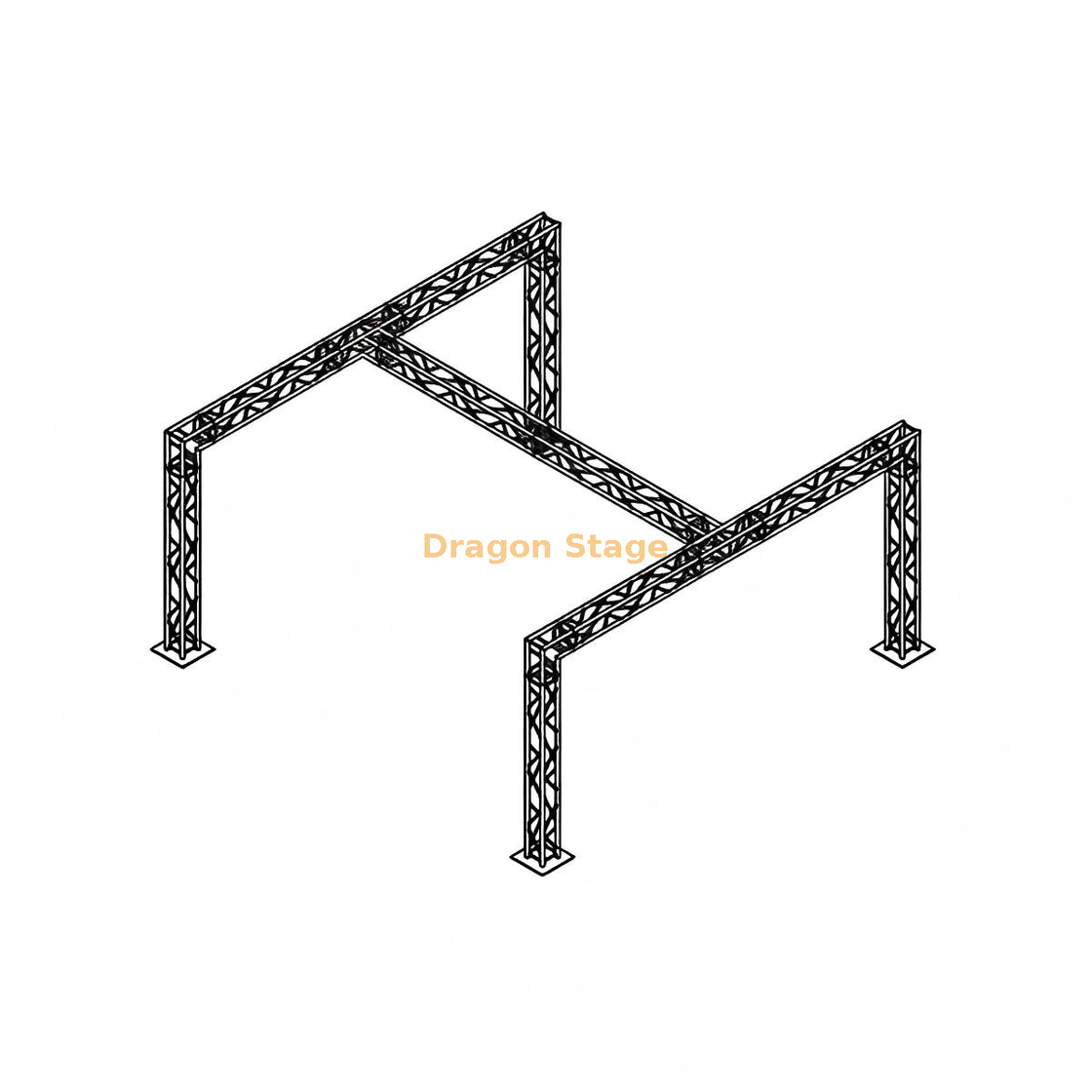

Caso 2: Portal de escenario con armazón de iluminación en voladizo
Gestión de rutas de carga excéntricas
Escenario:
un portal de escenario donde los brazos horizontales se extienden hacia adelante para transportar plataformas de iluminación.
El voladizo introduce una carga excéntrica, produciendo torsión en la unión entre la torre vertical y la viga horizontal.
Ubicaciones de nodos críticos:
El uso únicamente de nodos planos estándar de 4 vías en estas intersecciones generalmente conduce a una deflexión rotacional visible.
Intervención Estructural:
Sustitución del cruce por:

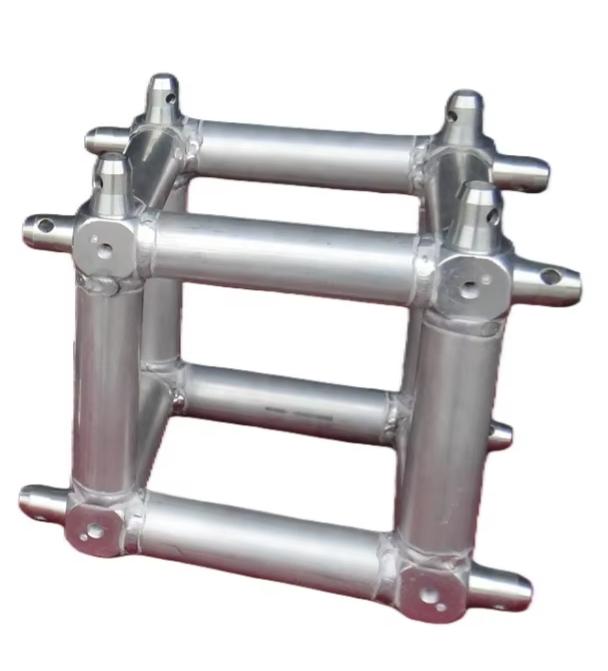

Conector de 6 caras
o como mínimo:
permite que las fuerzas axiales se redistribuyan a lo largo de múltiples ejes espaciales. El compromiso direccional adicional convierte la demanda de torsión en carga axial compartida entre los miembros.
Información de campo:
en sistemas en voladizo, el conector debe 'absorber' la intención de rotación. Si la geometría del nodo no permite la participación de fuerzas multieje, se desarrolla flexión en ubicaciones no deseadas.

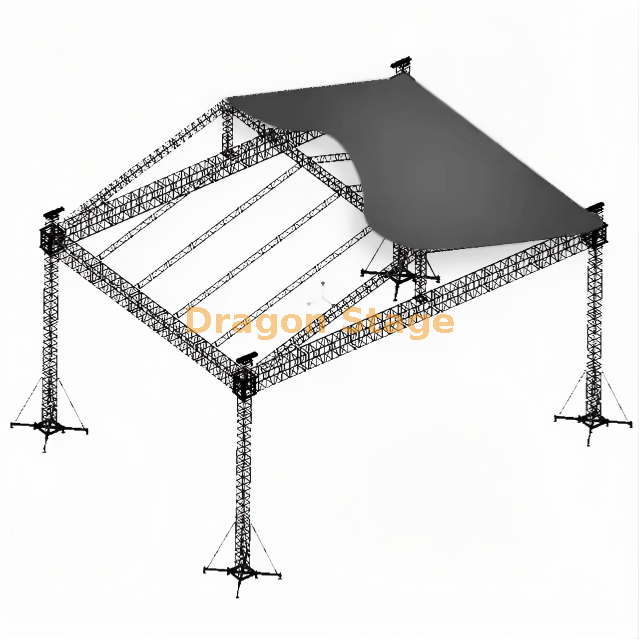

Caso 3: Estructura de techo a dos aguas
Redirección axial en planos inclinados
Escenario:

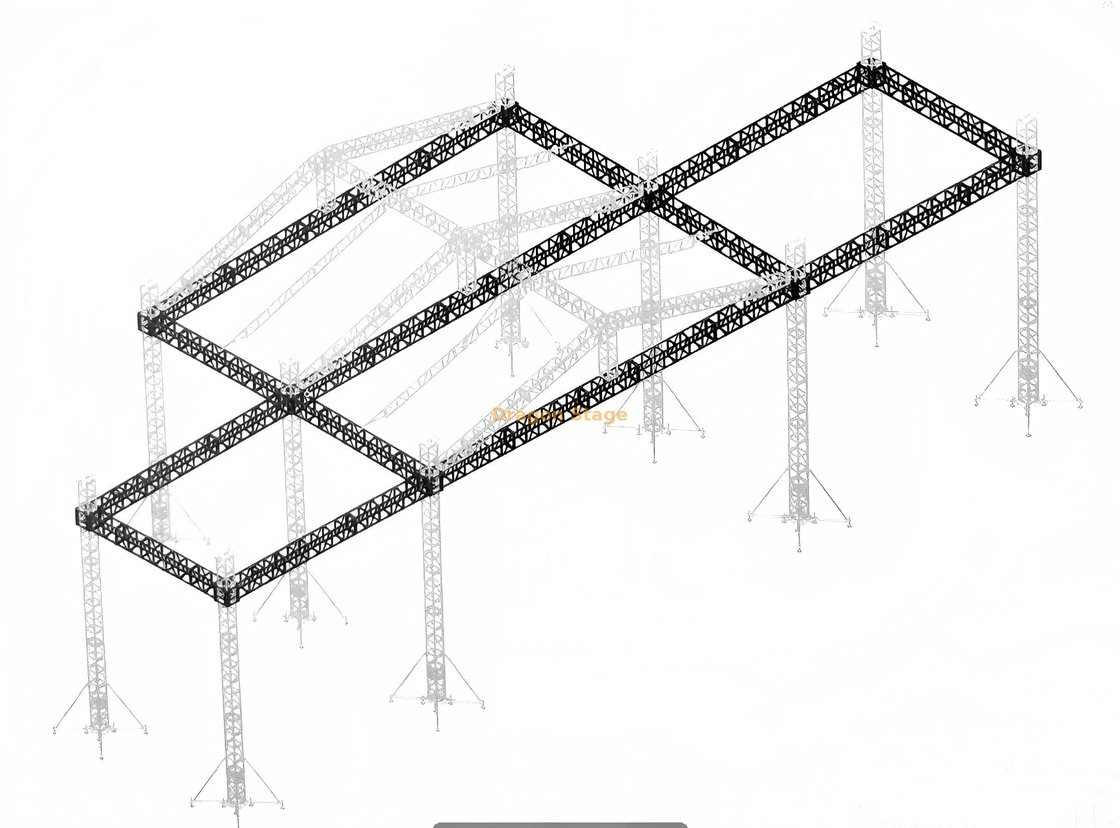

un techo para eventos al aire libre con dos pendientes simétricas que se encuentran en una cumbrera.
Las cargas gravitacionales se resuelven en compresión axial a lo largo de miembros inclinados. En las zonas de cumbrera y alero, los vectores de fuerza cambian de dirección significativamente.
Conectores primarios utilizados:

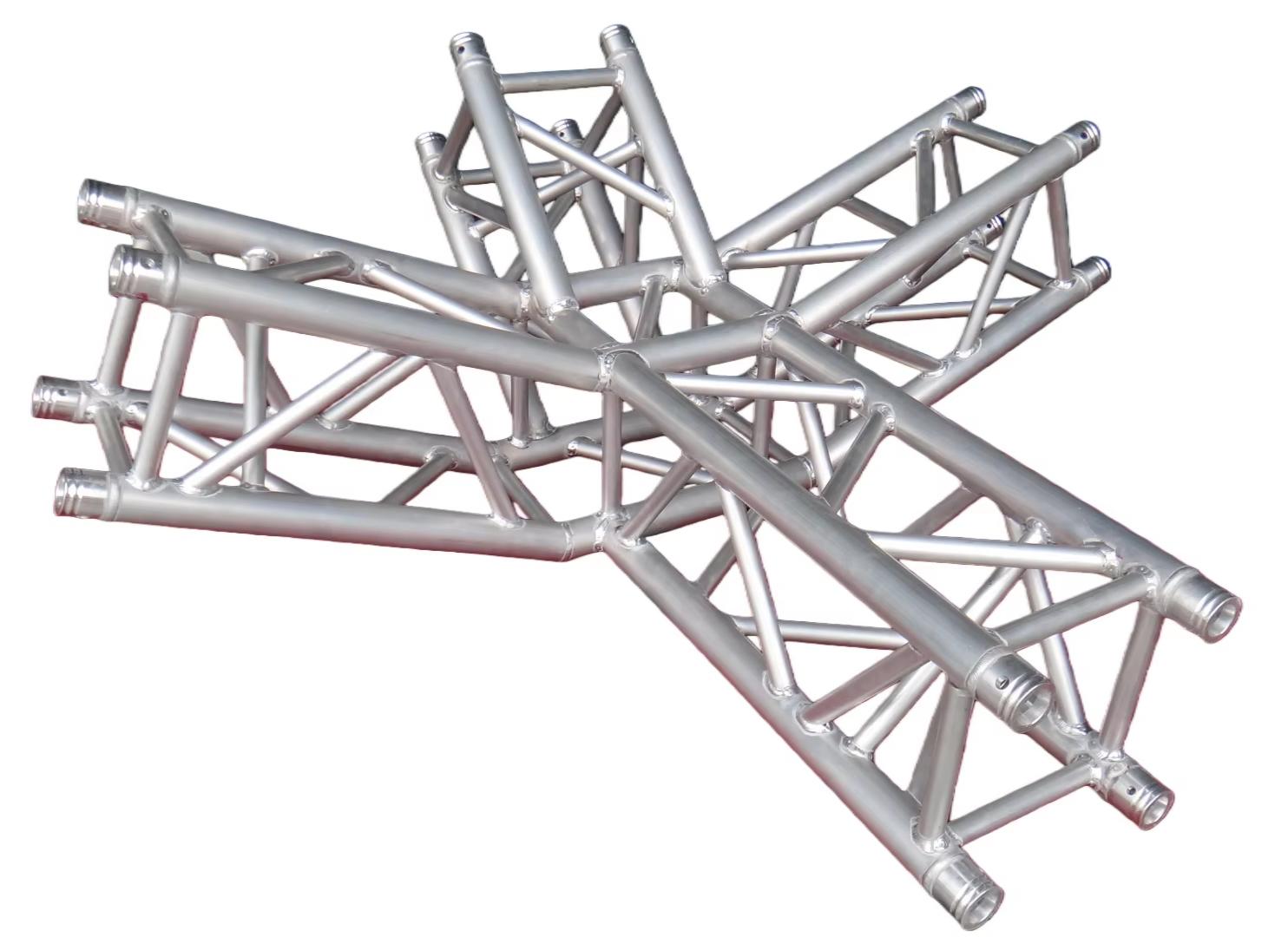

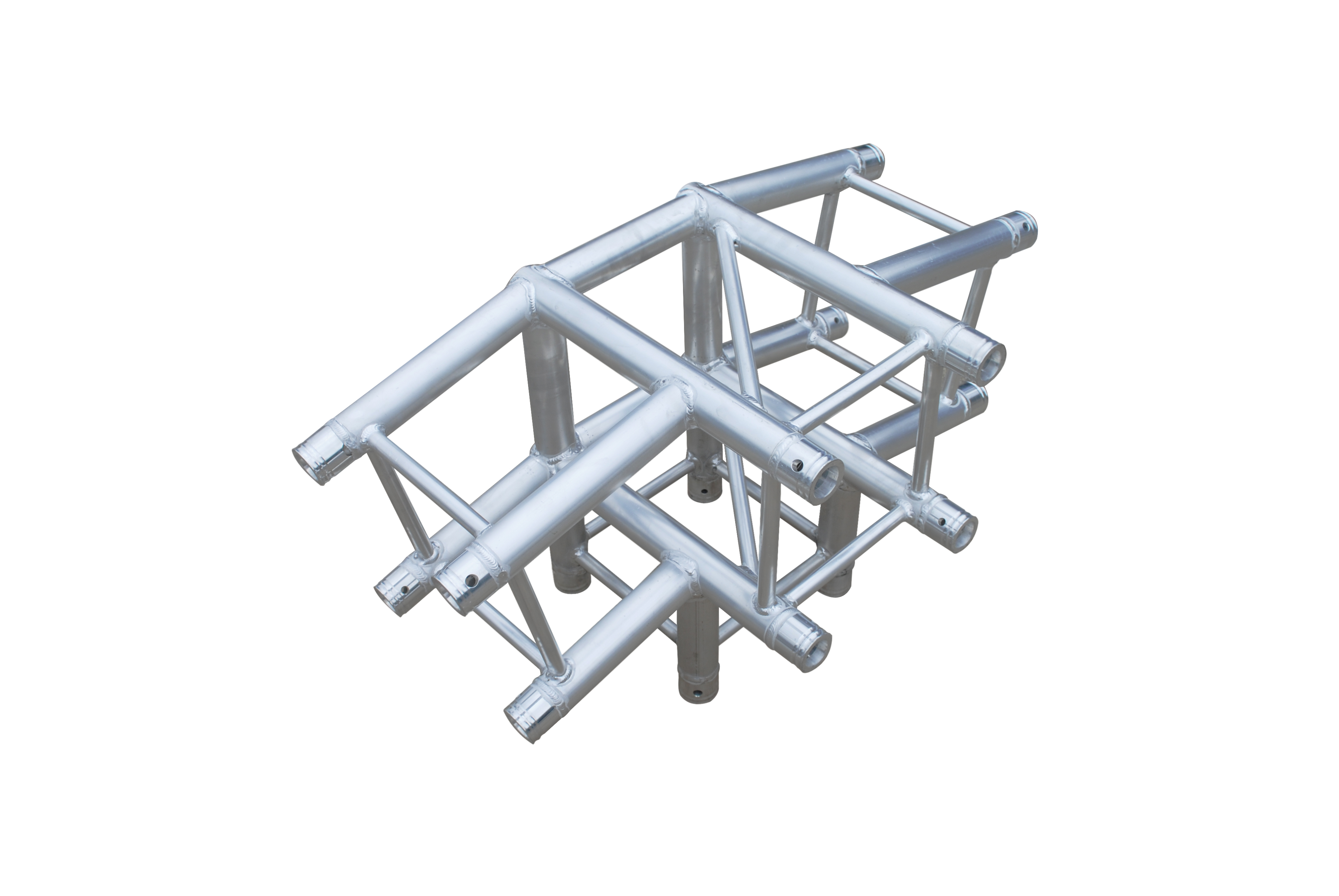

Conector de armadura de techo personalizado de 4 vías (intersección de cumbrera)

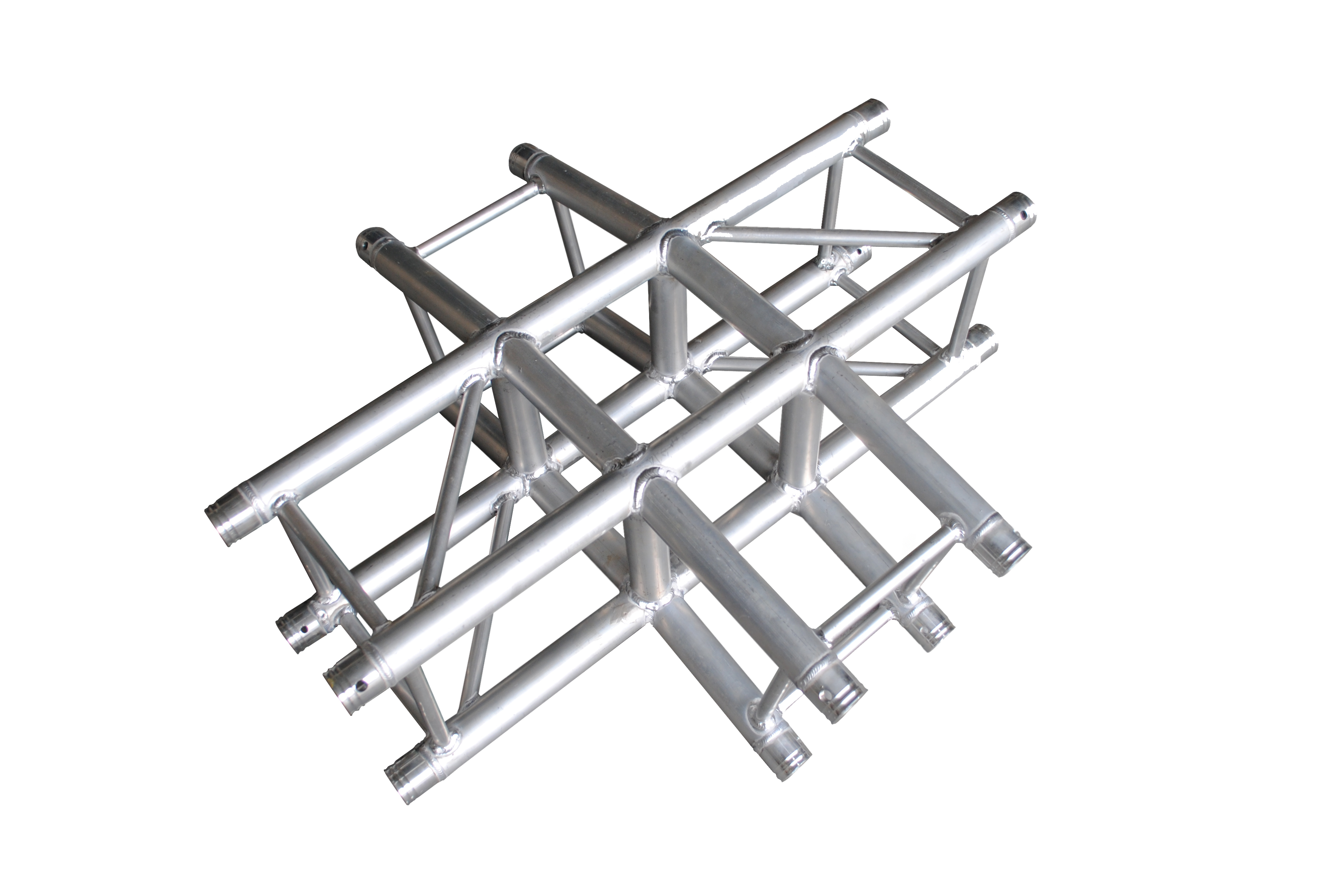

Esquina de armadura de techo de 4 direcciones

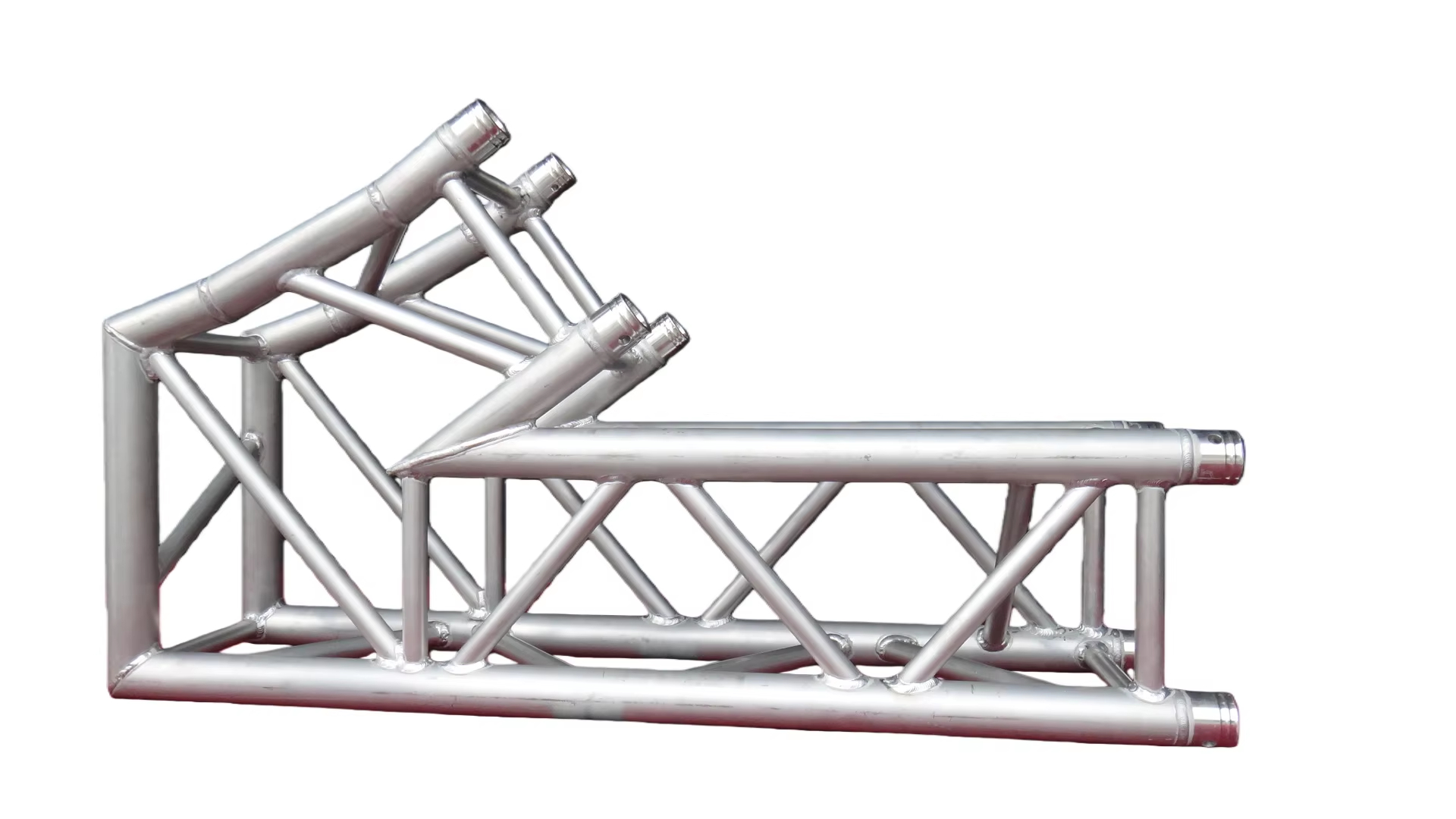

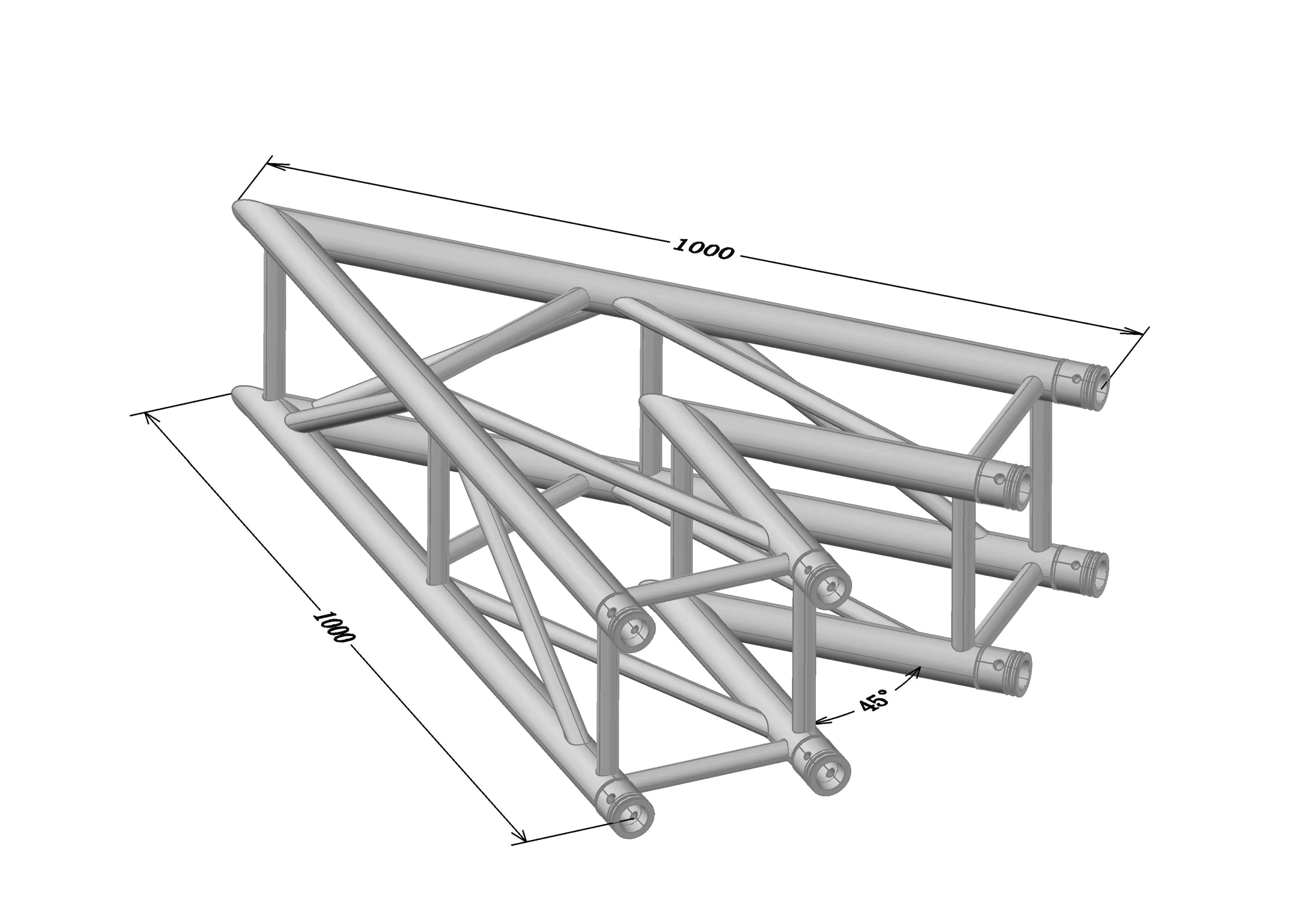

Esquina de techo inclinada personalizada en 2 direcciones (transiciones de pendiente)

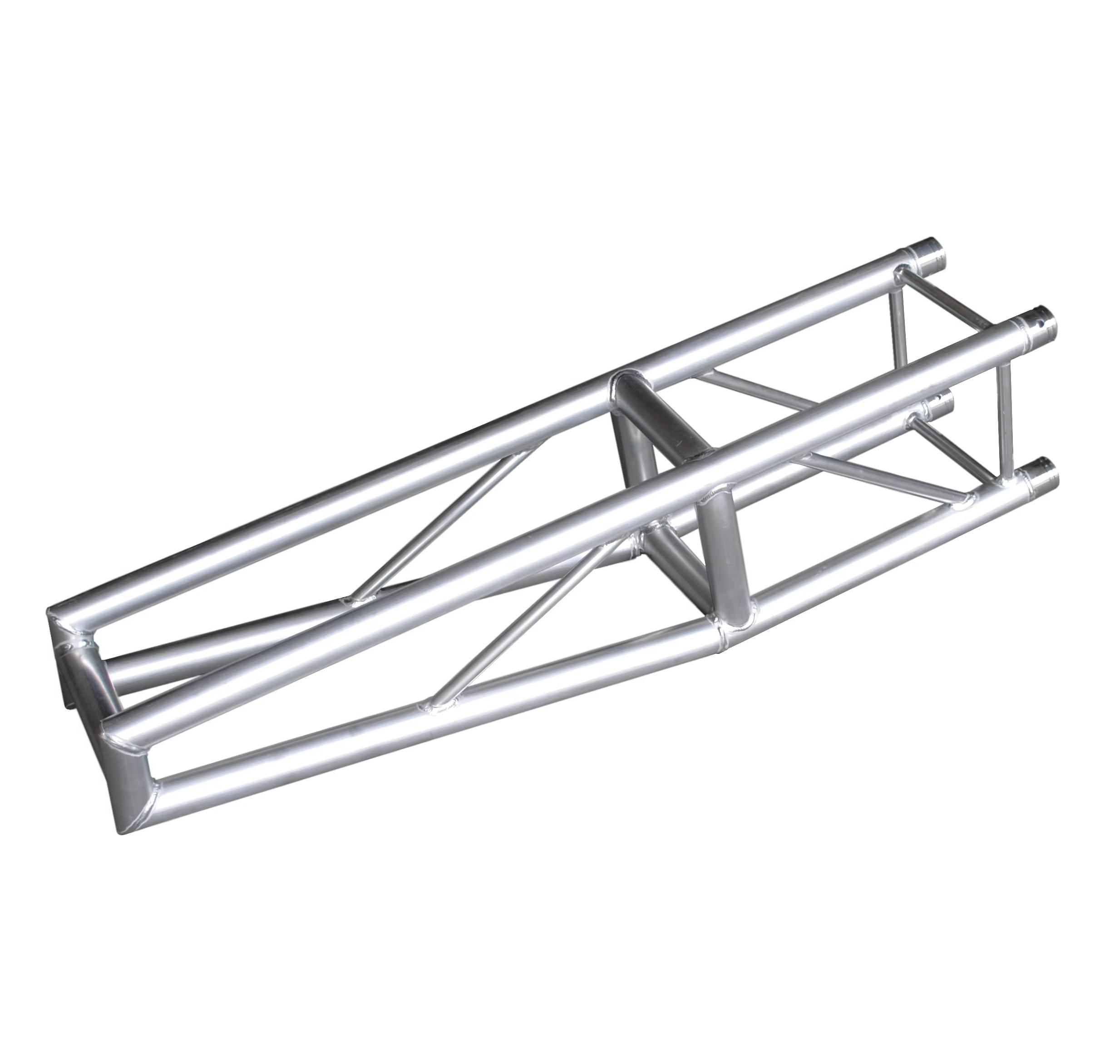

Armazón de plano inclinado inferior (zonas de unión inferiores)
El conector de cumbrera debe equilibrar las fuerzas axiales opuestas de ambas pendientes. Cualquier desalineación geométrica introduce una flexión secundaria.
En las intersecciones de pendientes más bajas, se acumulan fuerzas de reacción verticales. Aquí, mantener la alineación axial entre el soporte horizontal y el plano inclinado es estructuralmente crítico.
Modo de falla observado en diseño deficiente:
si se usa un conector plano en lugar de un nodo específico del techo, se produce una transferencia de momento en la interfaz. Con el tiempo, puede aparecer fatiga en las articulaciones o aflojamiento de los pernos.
Principio de ingeniería:
existen conectores de plano inclinado para preservar la integridad axial durante la transformación vectorial. No son variaciones estéticas; evitan la flexión en las transiciones geométricas.
Caso 4: Torre de escenario de varios niveles
Apilamiento de carga vertical y gradiente de rigidez
Escenario:
Una torre de 9 metros con plataformas intermedias que soportan paneles LED.
La compresión vertical aumenta hacia la base. Al mismo tiempo, la carga del viento induce corte lateral y torsión.
Estrategia de conector:

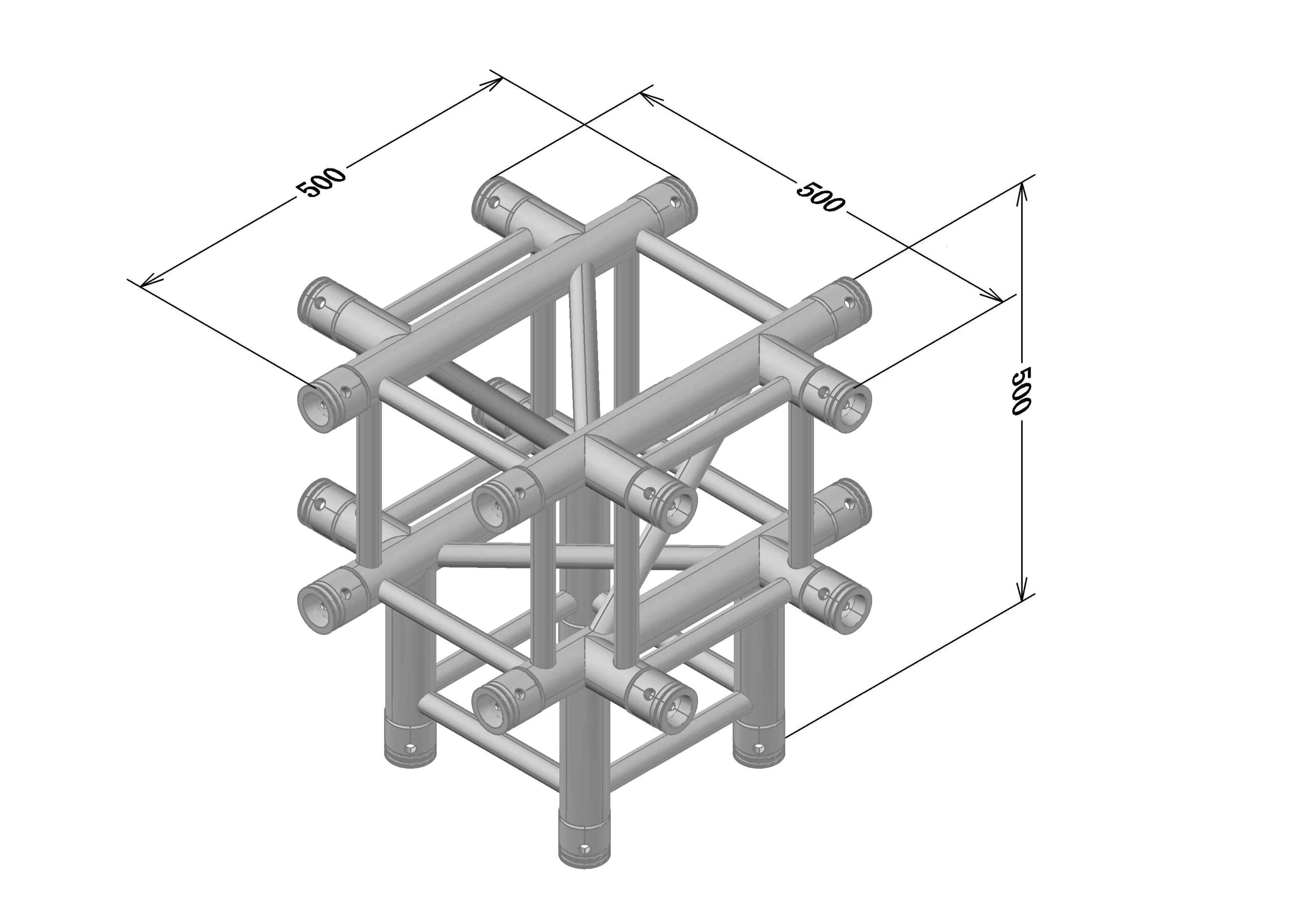

Niveles superiores: Esquina de armadura estándar de 5 vías

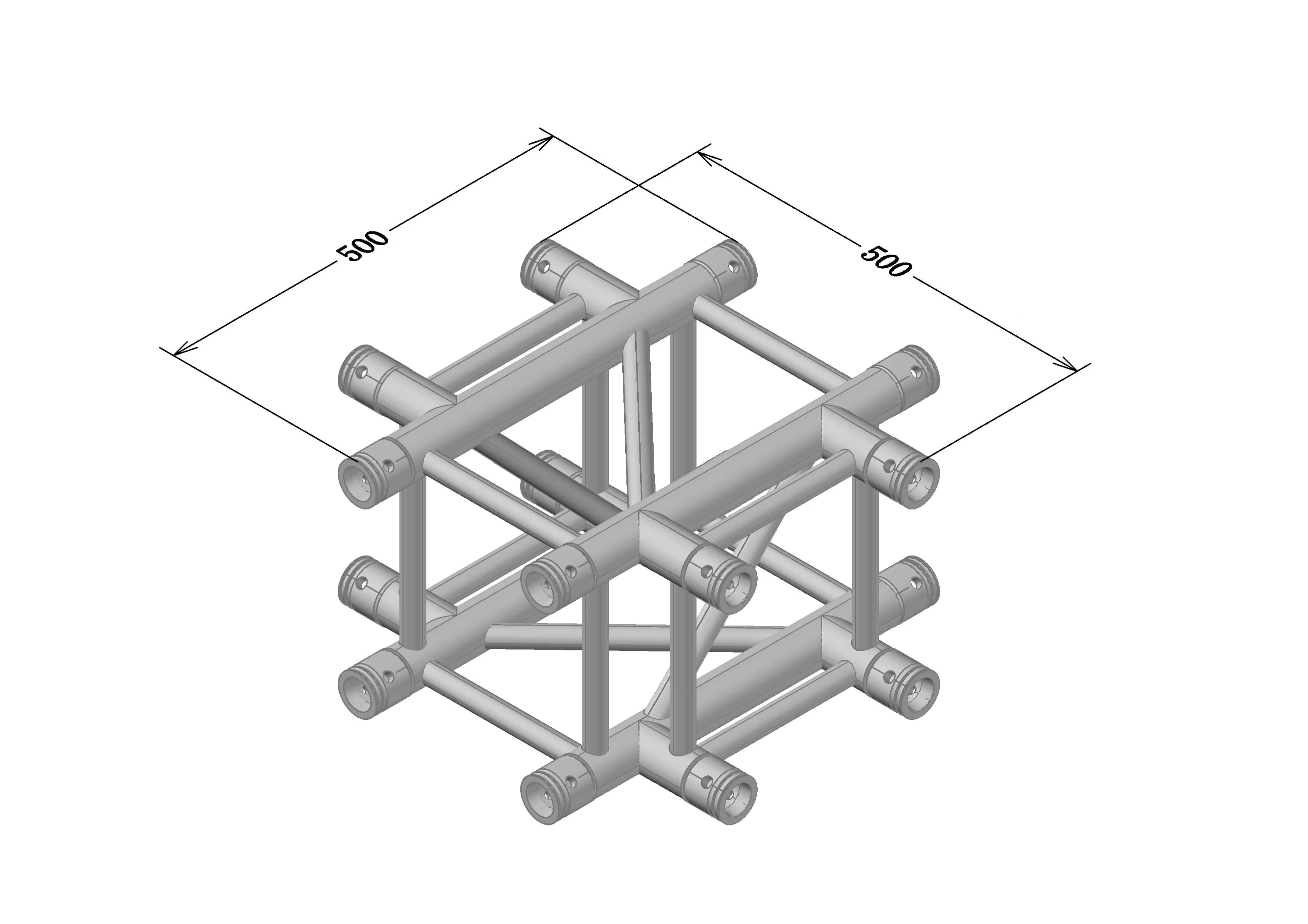

Intersecciones de nivel medio: Esquina de armadura estándar de 4 vías
Refuerzo base: Conector de 6 caras
El razonamiento es jerárquico.
En los niveles superiores las cargas son más ligeras y la continuidad espacial es suficiente.
El refuerzo plano de nivel medio mantiene la consistencia de la cuadrícula.
En la base, donde convergen la fuerza de compresión y la demanda de torsión, los conectores de seis direcciones distribuyen las fuerzas de manera más uniforme en los soportes de la base.
Observación de campo:
La distribución uniforme del conector en altura a menudo produce un comportamiento de rigidez desigual. El diseño del gradiente de rigidez mediante la selección del conector produce patrones de deflexión más predecibles.
Caso 5: Instalación arquitectónica en ángulo
Geometría no ortogonal y flujo de fuerzas asimétrico
Escenario:
Una estructura escénica personalizada con intersecciones de 60° y 120°.
Los conectores ortogonales estándar no se pueden utilizar.

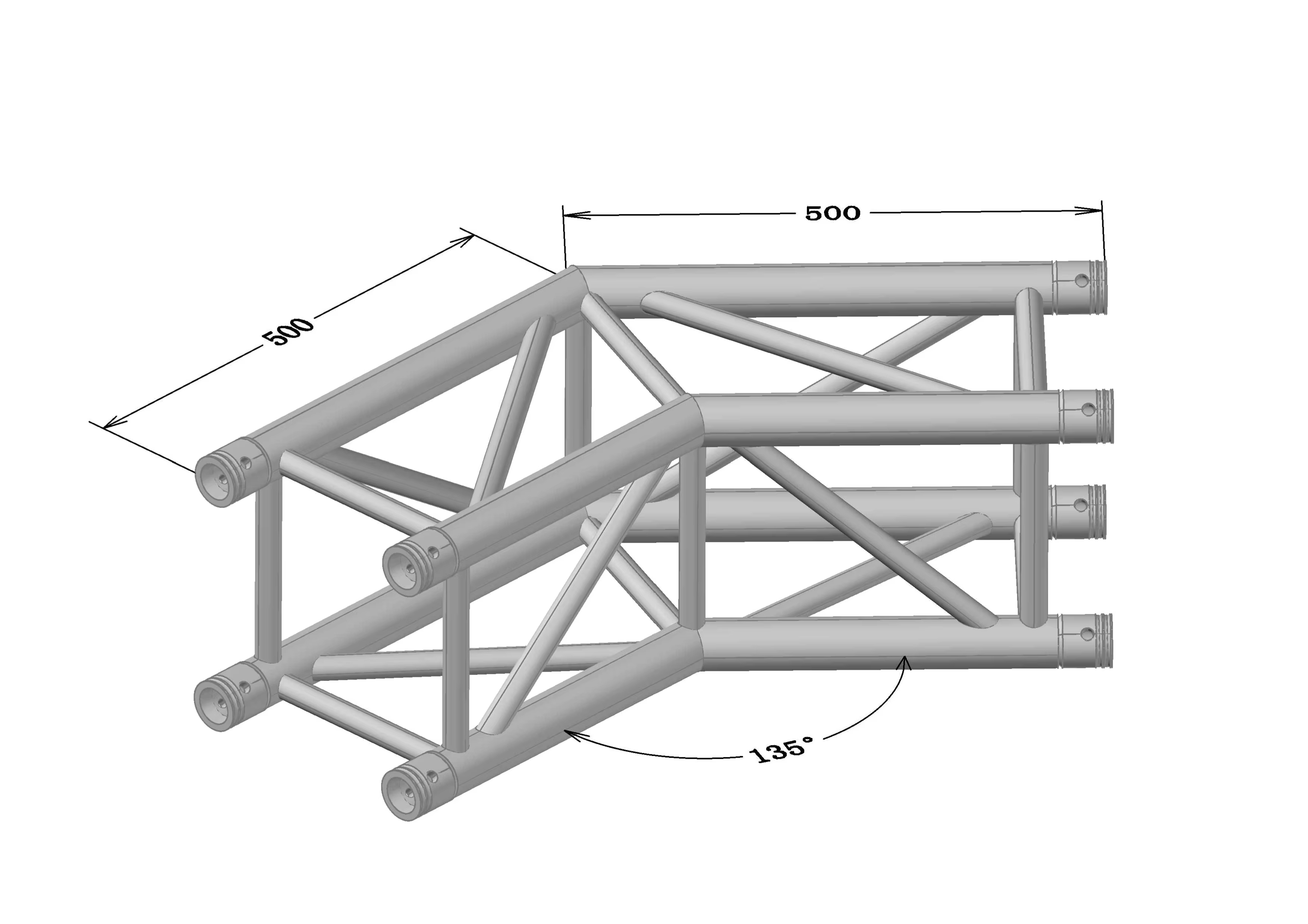

Conector aplicado:
A diferencia de los nodos estándar, los conectores de ángulo personalizado definen primero la geometría y luego la ruta de fuerza.
En tales configuraciones:
Las fuerzas axiales ya no son simétricas.
La rigidez lateral varía según la dirección.
Los efectos de torsión se vuelven dominantes bajo carga dinámica.
Consideración de diseño:
Se deben introducir refuerzos adicionales o nodos espaciales (por ejemplo, conectores de 5 vías o 6 caras) en puntos estratégicos para compensar la asimetría introducida por ángulos no rectos.
La geometría personalizada aumenta el impacto visual, pero también la complejidad estructural.
Patrones estructurales en todos los casos
El análisis de estas aplicaciones revela patrones consistentes:
1. La actualización dimensional mejora la estabilidad
La transición de nodos planos a espaciales mejora significativamente el rendimiento torsional.
2. Los sistemas de techo son sensibles a los nodos
Los conectores inclinados afectan directamente si las fuerzas permanecen axiales o se convierten en flexión.
3. Las zonas base requieren la mayor capacidad de nodos
Las secciones inferiores de torres o soportes de tejados experimentan convergencia de fuerzas; Los nodos multidireccionales funcionan mejor aquí.
4. La geometría dicta la lógica de la fuerza
Los ángulos personalizados alteran la distribución de la rigidez. La colocación del conector debe anticipar esta redistribución.
Implicaciones de ingeniería para sistemas de 290 mm
Dentro de conjuntos de armazones de 290 mm:
La capacidad de los miembros suele ser suficiente para tramos moderados.
La vulnerabilidad estructural se origina con mayor frecuencia en la configuración del nodo.
El uso estratégico de conectores de 6 direcciones reduce la deriva torsional sin aumentar el tamaño del miembro.
Las transiciones del techo siempre deben emplear conectores de geometría específica.
En muchos proyectos de campo, mejorar la lógica del conector tiene un impacto estructural mayor que aumentar la sección del truss.
Conclusión
A través de escenarios prácticos, un principio queda claro:
Los conectores determinan el comportamiento estructural.
Los nodos planos definen límites.
Los nodos espaciales crean volumen.
Los nodos del techo gestionan la transformación vectorial.
Los nodos de ángulo personalizados redefinen la geometría misma.
En la ingeniería de armaduras modulares, la inteligencia estructural está integrada a nivel de nodo. Comprender cuándo y por qué implementar cada configuración de conector es esencial para construir sistemas de truss de 290 mm estables, eficientes y predecibles.
El miembro de la armadura soporta la carga.
El conector decide cómo viaja esa carga.
Esa distinción es sutil, pero estructuralmente decisiva.
