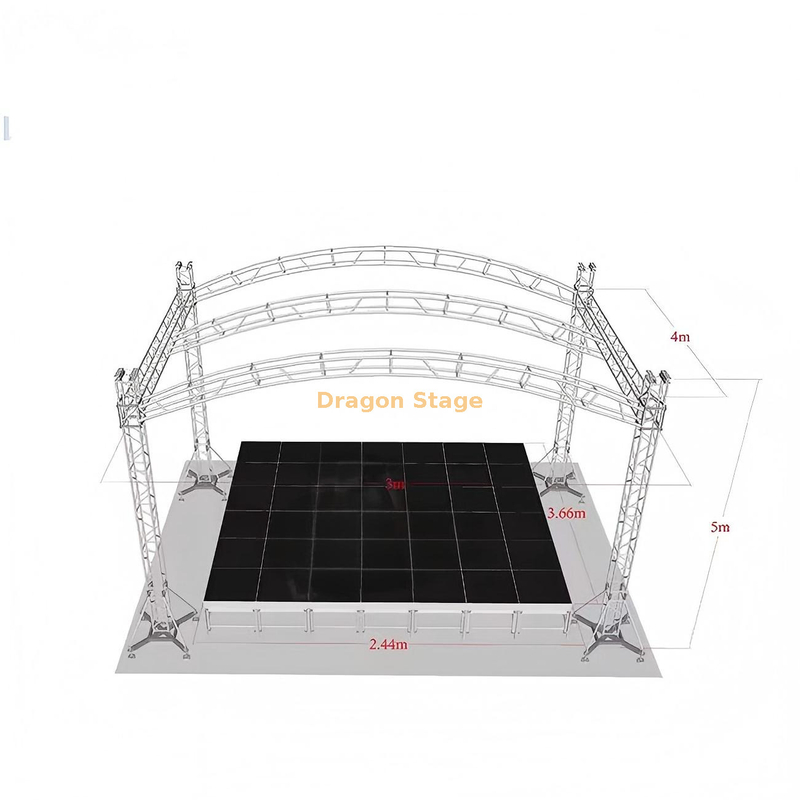

Este sistema de armazón de escenario con techo curvo de aluminio de 8×4×5 m es un equipo de iluminación móvil diseñado para conciertos, eventos al aire libre y producciones en gira. La estructura del techo curvo mejora la distribución de la carga y la resistencia a la intemperie, lo que la hace ideal para escenarios profesionales. Para validación estructural y planificación de seguridad, consulte el análisis de carga por etapas y las normas de ingeniería de seguridad. .
Nombre del producto: Sistema de armazón de escenario con techo curvo de aluminio
Tamaño: 8 m × 4 m × 5 m (altura)
Tipo de estructura: Sistema de armazón de techo curvo
Aplicación: Escenario al aire libre, plataforma de iluminación para conciertos, sistema de escenario para eventos
Material: Aleación de aluminio de alta resistencia
Característica de diseño: Techo curvo para un mejor rendimiento estructural
Movilidad: Diseño portátil y modular
Sistemas compatibles: Armazón de evento , con armazón de techo
peso del embalaje: 1020 kg
volumen de embalaje: 8cbm
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| 8,00 m Manga (frontal) | conjuntos | 3.00 m | 50×3.0 | CS289×289 | piezas |
| 2,00 metros | 50×3.0 | CS289×289 | piezas |
| 1,00 metros | 50×3.0 | CS289×289 | piezas |
| 4,00 m Manga (lateral) | 2 juegos | 3.00 m | 50×3.0 | CS289×289 | piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | piezas |
| Pilar de 5,00 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| Torre | Bloque de manga de espiga S | 4 piezas |
| Base de acero S | 4 piezas |
| Sección superior S | 4 piezas |
| Polipasto manual,BA05 2Tons | 4 piezas |
| Sección de bisagra de espiga, altura 1 m | 4 piezas |
| Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
| Estabilizador largo | 16 PCS |
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| Pilar del techo | conjuntos | 0,80 metros | 50×3.0 | CS289×289 | piezas |
| Viga Superior de 4,00 m | conjuntos | 3.00 m | 50×3.0 | CS289×289 | piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 2 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | piezas |
| Viga de Arco de 10,00 m | 3 juegos | 3.00 m | 50×3.0 | CS289×289 | 6 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 6 piezas |
| 0,00 metros | 50×3.0 | CS289×289 | piezas |
| Armazón de escalera de 10,00 m | conjuntos | 3.00 m | 50×3.0 | CL30.289*50 | piezas |
| 2,00 metros | 50×3.0 | CL30.289*50 | piezas |
| 0,00 metros | 50×3.0 | CL30.289*50 | piezas |
| Componentes del techo |
| cubo múltiple con espiga, uso para armazones de vigas de techo | CS289×289 | piezas |
| Conectar placa con abrazadera | piezas |
| Abrazadera simple | piezas |
| Doble abrazadera | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 101.28 | 1 PCS |
Nuestro armazón de escenario móvil de aleación de aluminio con ensamblaje de techo curvo es una solución estándar de la industria para profesionales de eventos que necesitan una combinación de estética e integridad estructural. Con una longitud de 8 m, una profundidad de 4 m y una altura de 5 m, este sistema proporciona una presencia imponente para espectáculos al aire libre, eventos corporativos y exposiciones de tamaño mediano.
Características clave
Material superior: Construido con una aleación de aluminio de alta resistencia (normalmente 6061-T6), que ofrece una alta relación resistencia-peso, resistente a la corrosión e ideal para uso en exteriores.
Diseño de arco avanzado: la estructura curva del techo no solo es visualmente impactante sino que también está diseñada para un drenaje eficiente del agua y una mayor capacidad de carga para equipos de iluminación y sonido.
Portabilidad modular: Diseñado para una implementación rápida, el sistema utiliza hardware de conexión rápida (espiga o perno) para garantizar la estabilidad y al mismo tiempo ser fácil de transportar y ensamblar.
Estabilidad y seguridad: Cuenta con placas de base resistentes y un sistema de soporte basado en torre para garantizar una base segura en diversos terrenos al aire libre.
Especificaciones técnicas
| Detalle | de la característica |
| Dimensions | 8 m (largo) x 4 m (profundidad) x 5 m (alto) |
| Material | Aleación de aluminio 6061-T6 / 6082-T6 |
| Tubo principal | Normalmente 50 mm x 3 mm |
| Tipo de estructura | Marco espacial modular/techo arqueado |
| Finalizar | Aluminio pulido o negro mate personalizado |
| Aplicaciones | Conciertos, festivales, ferias comerciales, bodas al aire libre |
Por qué se recomienda este producto
El diseño de techo curvo mejora la distribución de carga y la estabilidad estructural
Ideal para uso en exteriores con resistencia al viento mejorada.
El sistema modular permite una instalación rápida y una configuración flexible
Adecuado para conciertos de tamaño mediano y escenarios móviles
Totalmente compatible con soluciones para escenarios de conciertos y sistemas de producción para giras
Conocimiento de la ingeniería estructural
En comparación con los sistemas de techo plano, las armaduras de techo curvas proporcionan:
Mejor distribución de la carga en todo el tramo
Rigidez estructural mejorada
Drenaje mejorado y resistencia a la intemperie.
Las consideraciones clave de ingeniería incluyen:
Las suposiciones estructurales incorrectas pueden provocar deformaciones o inestabilidad, especialmente en entornos exteriores.
Escenarios de aplicación
Este sistema de armadura de techo curvo se usa ampliamente en:
Preguntas frecuentes
¿Cuál es la ventaja de un sistema de vigas de techo curvas?
Proporciona una mejor distribución de la carga, una mayor resistencia al viento y una mayor estabilidad estructural en comparación con los sistemas de techo plano.
¿Este sistema es adecuado para eventos al aire libre?
Sí, el diseño del techo curvo mejora la resistencia a la intemperie y lo hace ideal para escenarios al aire libre.
¿Qué tipo de truss se utiliza en este sistema?
Este sistema utiliza sistemas de armadura de escenario de aluminio y estructuras de armadura de techo. .
