Peso de embalaje: 2250 kg
volumen de embalaje: 20cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 13.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.30 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga oblicua de 6.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 6.70 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 225.06 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Este sistema profesional de armazón de escenario de aluminio con techo inclinado es una solución integral para eventos al aire libre de mediana y gran escala. Diseñado para lograr el máximo impacto visual y eficiencia funcional, este sistema proporciona un entorno seguro y amplio para artistas y equipos técnicos de alta gama.
Amplia área de actuación: la estructura del escenario principal mide 13 metros de ancho y 10 metros de profundidad , con una impresionante altura libre de 9 metros , que ofrece un amplio espacio para bandas grandes, presentaciones corporativas o actos de festivales.
Alas de altavoz integradas: Cuenta con dos alas de PA dedicadas de 3 metros de ancho (alas de altavoz) a cada lado del escenario principal, diseñadas específicamente para soportar sistemas de sonido de matriz en línea pesados a alturas óptimas.
Techo inclinado de alta estabilidad: El diseño del techo a dos aguas (inclinado), acabado con un dosel azul duradero resistente a la intemperie, garantiza un drenaje de agua superior y resistencia al viento, protegiendo el escenario y el equipo de los elementos.
Solución de escenario completa: como se ve en el diseño, el kit incluye una plataforma de escenario modular (acabada en rojo) y escaleras de acceso integradas , lo que proporciona una solución llave en mano para los organizadores de eventos.
Construcción duradera: fabricado con una armadura de pernos de aleación de aluminio 6061 de alta resistencia , el sistema de soporte en el suelo garantiza la integridad estructural y una alta capacidad de carga para equipos de iluminación y equipos de audio.

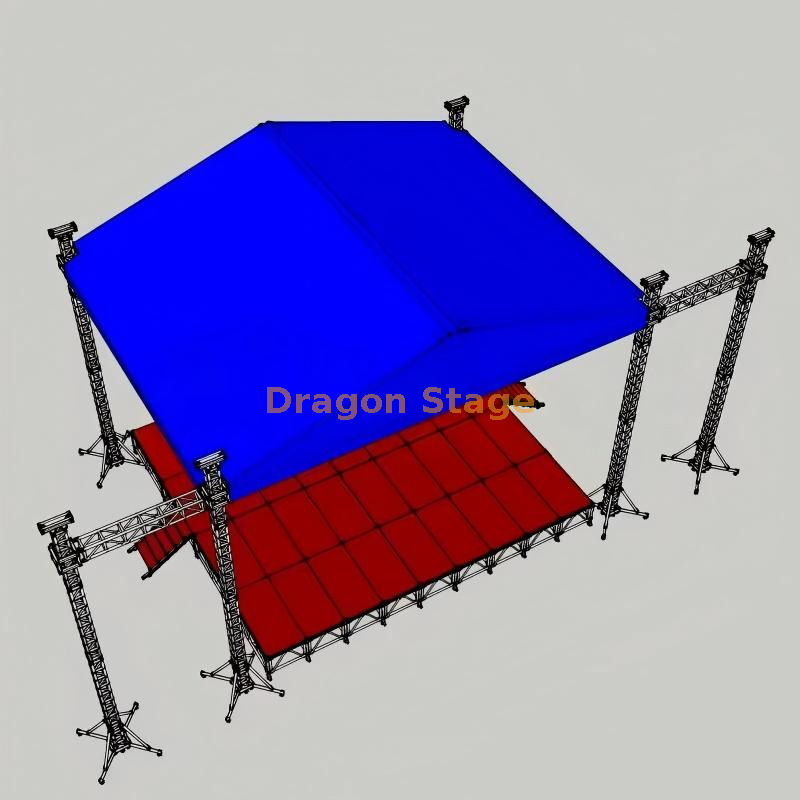

Sistema de armadura de escenario de aluminio con techo inclinado profesional de 13x10x9m con alas PA de 3m
1. Introducción
Para conciertos al aire libre de alto nivel y giras profesionales, la estructura del escenario debe proporcionar una escala masiva, un espacio vertical extremo y soporte de audio dedicado. El armazón de escenario de aluminio con techo inclinado profesional de 13x10x9m de DragonStage está diseñado para la producción de élite, con una imponente altura de 9 metros y 130 metros cuadrados de área de actuación cubierta. La inclusión de alas PA especializadas de 3 m permite la suspensión de sistemas line array pesados fuera del corredor principal de actuación, lo que garantiza una cobertura acústica óptima y líneas de visión claras para la audiencia. Este sistema está diseñado para profesionales que exigen un equipo 'estándar de estadio' que siga siendo modular y eficiente para implementaciones regionales.
2. Desafíos y soluciones
Un desafío importante para las estructuras exteriores a una altura de 9 metros es gestionar la deriva lateral del viento y el 'efecto vela' del dosel. DragonStage resuelve esto mediante un sistema de torre de alta resistencia y bloques de revestimiento reforzados que anclan la estructura firmemente contra las fuerzas ambientales. Además, colgar conjuntos lineales pesados en alas en voladizo puede crear torsión en el marco principal; Nuestra solución utiliza estabilizadores laterales reforzados y puntos de lastre equilibrados diseñados específicamente para las alas PA de 3 m. Para evitar la peligrosa acumulación de agua durante lluvias repentinas, el diseño del techo inclinado garantiza un rápido escurrimiento del agua, protegiendo sus inversiones millonarias en iluminación y LED contra daños por humedad.
3. Características y beneficios clave
El sistema de 13x10x9m está fabricado con una aleación de aluminio 6082-T6 de grado aeroespacial, que ofrece la mayor relación resistencia-peso para estructuras temporales y resistencia natural a la corrosión en climas exteriores húmedos (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La estructura presenta un diseño modular de soporte al suelo. Esto permite ensamblar y equipar toda la rejilla del techo de 13x10 m con iluminación y cableado a la altura de la cintura, antes de izarla hasta su vértice de 9 metros. Según los estándares internacionales de aparejo, este método reduce significativamente los riesgos asociados con el trabajo en altura (Fuente: https://www.lsionline.com ).
Para garantizar una solución completa para el lugar, este trussing es perfectamente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable para los artistas que coincide con el calibre profesional del equipo elevado (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuánto peso pueden soportar las alas de PA de 3 m? R: Cada ala está específicamente reforzada para soportar line arrays profesionales pesados. Comuníquese con nuestro equipo de ingeniería con el peso de su altavoz para obtener un informe de cálculo de carga verificado.
P: ¿Es segura la altura de 9 m para uso en exteriores? R: Sí. Cuando se utiliza con nuestros sistemas recomendados de lastre y cables tensores, la estructura está diseñada para ofrecer estabilidad ante vientos fuertes.
P: ¿La marquesina de PVC es resistente al fuego? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Se puede elevar esto con polipastos eléctricos? R: Sí. A una altura de 9 metros, recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados para un proceso de elevación seguro y nivelado.
