peso del embalaje: 2350kg
Volumen de embalaje: 15 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 11.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga Superior de 11,00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 7.20 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 258.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 2500 kg
Volumen de embalaje: 17cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 40 pcs |
| 1.22m abrazadera en el escenario | 48 PCS |
| 2.44m abrazadera en el escenario | 45 pcs |
| soportar con un tubo extensible | 54 PCS |
| Base ajustable | 54 PCS |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |

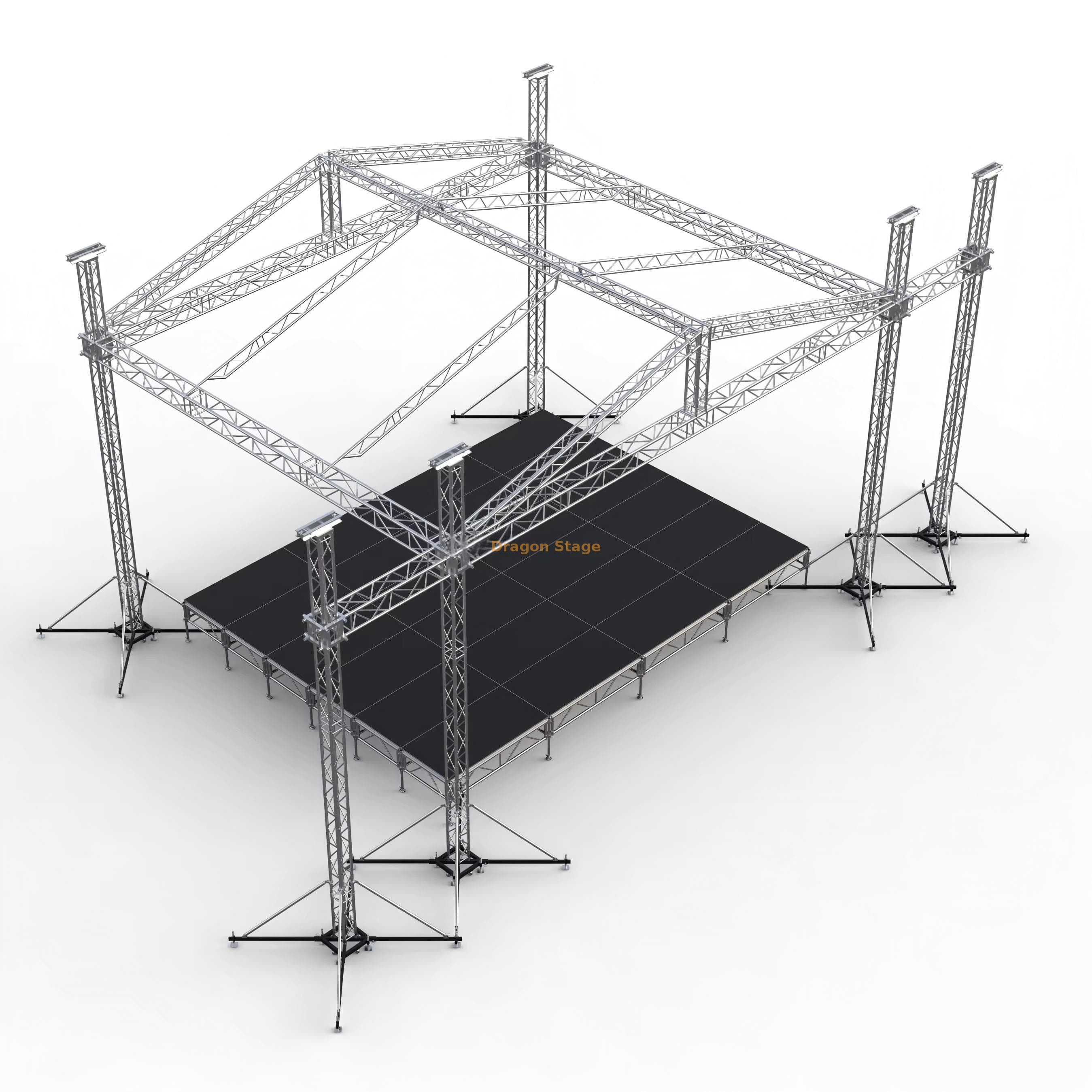

Línea de aluminio braguero el 14x11x8m de la etapa de la iluminación del altavoz del concierto del braguero del tejado
Introducción: la base de la producción en vivo a gran escala
El armazón de escenario con iluminación de altavoces en línea para conciertos con armazón de techo de aluminio DragonStage es una estructura para exteriores de mediana a gran escala especialmente diseñada para eventos en vivo complejos que requieren audio, iluminación y soporte de escenario dedicados. Con un tamaño sustancial de 14 metros de ancho por 11 metros de profundidad, con una altura estructural de 8 metros, este sistema proporciona un área de actuación cubierta y robusta y una capacidad de montaje superior para la producción de conciertos profesionales.
Esta estructura integral está categorizada como un sistema de armadura de techo con estructura en A y se distingue por sus alas de altavoces Line Array integradas de 3 metros de ancho . Este diseño garantiza que los grupos de altavoces pesados queden suspendidos de forma segura en torres independientes, evitando que ejerzan demasiada presión sobre la rejilla de iluminación principal, una consideración crítica para la seguridad estructural en estructuras de entretenimiento temporales (Fuente: https://www.etnow.com ).
Desafíos y soluciones en la construcción de eventos modernos
Los contratistas y creadores de eventos profesionales exigen soluciones que resuelvan los principales puntos débiles de la industria:
Separación de cargas de audio e iluminación: colgar arreglos lineales pesados desde el techo principal puede comprometer la capacidad de carga del área de iluminación. DragonStage soluciona este problema integrando dos alas de altavoces Line Array de 3,00 m sostenidas por sus propios pilares CS289x289 de 7,00 m de altura . Esta solución dedicada permite que la armadura de techo principal CS389x389 maximice la capacidad de iluminación y video.
Estabilidad estructural y seguridad de elevación: La construcción de una estructura de 8 m de altura exige una elevación controlada y una mayor estabilidad. El sistema emplea 6 torres en total (4 principales, 2 de ala) y 6 juegos de polipastos manuales de 2 toneladas (BA05) para un montaje vertical seguro. Además, la inclusión de 24 estabilizadores largos en total (16 principales, 8 laterales) garantiza una base amplia y estable para una resistencia superior a los momentos de vuelco (Fuente: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ).
Velocidad de montaje y planificación logística: utilizando el sistema de conexión modular Spigot y dos perfiles de armadura distintos y optimizados ( CS389x389 para vigas, CS289x289 para pilares), el sistema está diseñado para un montaje y desmontaje rápidos y confiables, lo que reduce significativamente el tiempo de mano de obra en el sitio.
Características y beneficios clave para los profesionales de eventos
El armazón de aluminio para escenario con iluminación de altavoces Concert Line Array de armadura de techo de 14x11x8m ofrece especificaciones técnicas optimizadas para un máximo rendimiento y eficiencia logística.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 14m x 11m x 8m (Azotea) | Proporciona una cobertura sustancial y de alta autorización para conciertos y festivales de tamaño mediano a grande. |
| Perfiles de armadura principal | CS389x389 (Viga), CS289x289 (Pilar) | Garantiza una alta capacidad de carga y una distribución óptima del peso en todo el sistema. |
| Alas de altavoz Line Array | 3,00 m de ancho; haz CS389x389 dedicado | Garantiza puntos de montaje seguros, elevados e independientes para sistemas de sonido profesionales. |
| Tamaño de la plataforma del escenario | Aprox. 12,2 mx 9,76 m (40 piezas de cobertura de 4x8 pies ) | Incluye un área de rendimiento grande y totalmente ajustable, lo que simplifica la integración estructural y la programación. |
| Cobertura del dosel | Material de PVC, 258,16 m² | Ofrece protección climática integral para equipos técnicos y artistas. |
| Conexión de armadura | Espiga (acoplador cónico, clip de seguridad, pasador) | Facilita el montaje/desmontaje rápido, seguro y fiable. |
Los principales componentes estructurales cuentan con un de calidad profesional de 50 mm x 3,0 mm tamaño de tubo principal , un indicador clave de la clasificación de servicio pesado del sistema. El paquete incluye una plataforma de escenario de podio integrada de aproximadamente 12,2 mx 9,76 m , que utiliza 40 paneles de madera de 4x8 pies y 54 juegos de bases ajustables , capaces de establecer la altura de la plataforma entre 1,2 my 2,0 m. Esta modularidad es esencial para una rápida rotación en el exigente mercado de las giras (Fuente: https://www.dragontruss.com/Stage-Truss-System ).
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es el volumen logístico total de todo este sistema?
R: El volumen total de embalaje para el sistema completo de armazón y escenario es de aproximadamente 32 CBM (15 CBM de armazón, 17 CBM de etapa), lo que simplifica los cálculos de flete.
P: ¿Los pilares son lo suficientemente altos para pantallas de video grandes?
R: La altura libre del pilar de 7,00 m y el uso de un truss CS289x289 de alta resistencia proporcionan un espacio vertical significativo y una capacidad de carga adecuada para la mayoría de los requisitos de iluminación de conciertos y videowall.
P: ¿Qué aleación se utiliza normalmente para esta armadura?
R: Las estructuras DragonStage generalmente utilizan aleación de aluminio 6061-T6 o similar de alta calidad, reconocida en la industria por su relación resistencia-peso y resistencia a la corrosión.
P: ¿Cómo se ajusta la altura del escenario en el campo?
R: La altura del escenario de 1,2 ma 2,0 m se logra a través de los soportes incluidos con tubos extensibles y las correspondientes bases ajustables del escenario, lo que proporciona una nivelación de altura precisa y segura.
Fuerte llamado a la acción (CTA)
Para una puesta en escena, iluminación y soporte de sonido seguros e integrados, elija la confiabilidad de ingeniería del armazón de escenario con iluminación de altavoces Concert Line Array de armadura de techo de aluminio DragonStage de 14x11x8m.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener datos de carga certificados y planos de producción personalizados para su próximo proyecto de escenario de concierto.
