Peso de embalaje: 1600 kg
Volumen de embalaje: 12cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 13.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 7.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.30 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 7.00 m haz superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| Viga oblicua de 6.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 6.70 m | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 177.66 | 1 por ciento |

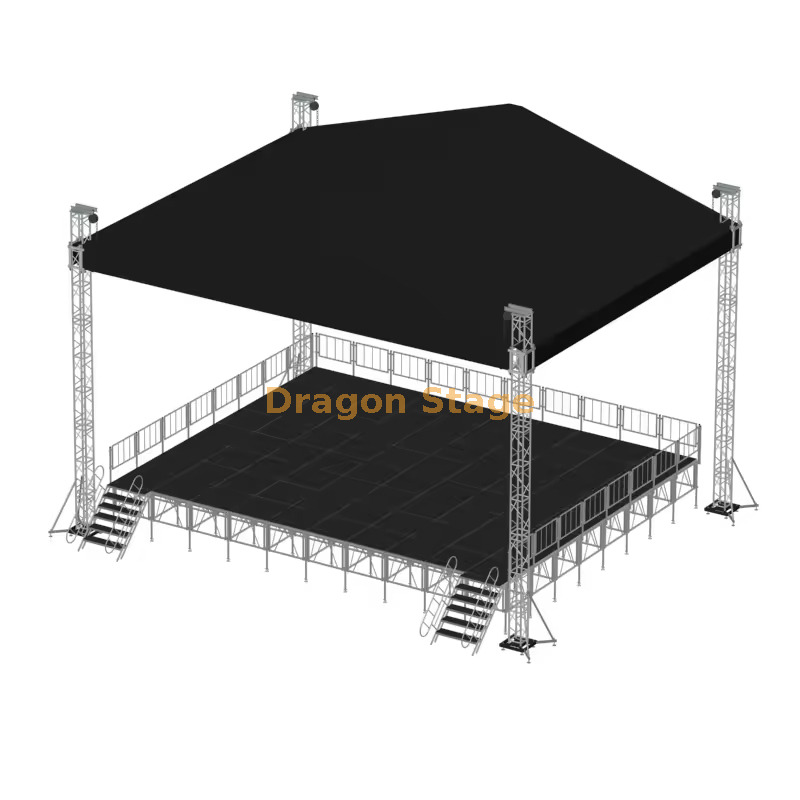

Sistema de armadura de techo de rendimiento de concierto de aluminio profesional de 13x7x7m
1. Introducción
En el exigente sector del entretenimiento en vivo al aire libre, el tamaño de 13x7x7m se ha convertido en el estándar preferido para festivales regionales de tamaño mediano a grande y escenarios de presentaciones corporativas. La armadura de techo de aluminio Concert Performance de DragonStage está diseñada para proporcionar un entorno de montaje de alta capacidad que combina un amplio ancho de 13 metros con un imponente espacio libre vertical de 7 metros. Para los constructores de escenarios y organizadores de eventos, el principal desafío es garantizar una estética de 'gran escenario' manteniendo al mismo tiempo la seguridad estructural y la portabilidad. Este sistema de aluminio construido con precisión aborda estas necesidades y ofrece una base sólida para parcelas de iluminación complejas y matrices de audio de alta fidelidad en cualquier entorno al aire libre.
2. Desafíos y soluciones
Uno de los obstáculos más frecuentes en la producción al aire libre es gestionar la integridad estructural frente a variables ambientales como el viento y la lluvia. Un techo de 13 metros puede actuar como una vela importante; Sin una ingeniería precisa, la acumulación de agua puede provocar cargas de peso catastróficas. DragonStage resuelve esto con un diseño de techo inclinado y PVC de alta tensión que garantiza el drenaje inmediato del agua. Además, el terreno irregular en los recintos de los festivales suele complicar la instalación de grandes estructuras. Nuestra solución cuenta con un sistema de torre modular con gatos niveladores ajustables de alta resistencia, lo que permite que los pilares de 7 metros permanezcan perfectamente aplomados y estables sobre césped, grava o pavimento inclinado. Esto elimina la necesidad de costosos servicios de nivelación del suelo y acelera el cronograma de montaje.
3. Características y beneficios clave
El sistema de 13x7x7m está fabricado con una aleación de aluminio premium 6082-T6, el estándar de oro de la industria para estructuras de rendimiento temporales. Este material ofrece una relación resistencia-peso superior y una resistencia natural a la corrosión, lo que garantiza que la armadura siga siendo un activo profesional a largo plazo a través de cientos de ciclos de instalación (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
La estructura utiliza un diseño modular de soporte al suelo, que permite ensamblar la rejilla horizontal del techo a la altura de la cintura. Los técnicos pueden instalar de forma segura luces de haz, cableado y equipos de audio antes de izar toda la rejilla hasta su vértice de 7 metros utilizando polipastos sincronizados. Según las normas internacionales de seguridad para estructuras temporales para eventos, este método de apoyo en el suelo reduce significativamente los riesgos asociados con el trabajo en altura (Fuente: https://www.lsionline.com ).
Para garantizar una solución completa para el lugar, este trussing está diseñado para ser perfectamente compatible con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y capacidades de alta carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la carga máxima que puede soportar el tramo de 13 m? R: Dependiendo de la serie de truss específica seleccionada (por ejemplo, 290 mm o 390 mm), el sistema está diseñado para soportar cargas distribuidas significativas para iluminación profesional y pantallas LED.
P: ¿Se puede montar este sistema sin grúa? R: Sí. Al utilizar nuestro sistema de elevación de torre especializado y polipastos de cadena manuales o eléctricos, un pequeño equipo de tierra puede elevar de forma segura toda la rejilla de 13 x 7 m.
P: ¿La marquesina de PVC es ignífuga? R: Absolutamente. Nuestras marquesinas están fabricadas con PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Cómo se manejan las condiciones de vientos fuertes? R: El sistema incluye puntos de fijación dedicados para cables tensores y está diseñado para usarse con pesos de lastre para garantizar la estabilidad durante ráfagas de viento al aire libre.
5. Fuerte llamado a la acción (CTA)
Mejore su próxima producción al aire libre con una plataforma que combina escala profesional con absoluta seguridad estructural. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener un presupuesto personalizado para la armadura de techo Concert Performance de aluminio de 13x7x7m. Descargue nuestras especificaciones técnicas y comience a planificar su temporada de eventos más exitosa hasta el momento.
