Peso de embalaje: 1200 kg
Volumen de embalaje: 9cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 6.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .60 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 3.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de caldera de 3.20 m | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 81.36 | 1 por ciento |
Peso de embalaje: 700 kg
Volumen de embalaje: 4.5cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 8 PCS |
| 1.22m abrazadera en el escenario | 12 pcs |
| 2.44m abrazadera en el escenario | 10 pcs |
| soportar con un tubo extensible | 15 pcs |
| Base ajustable | 15 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

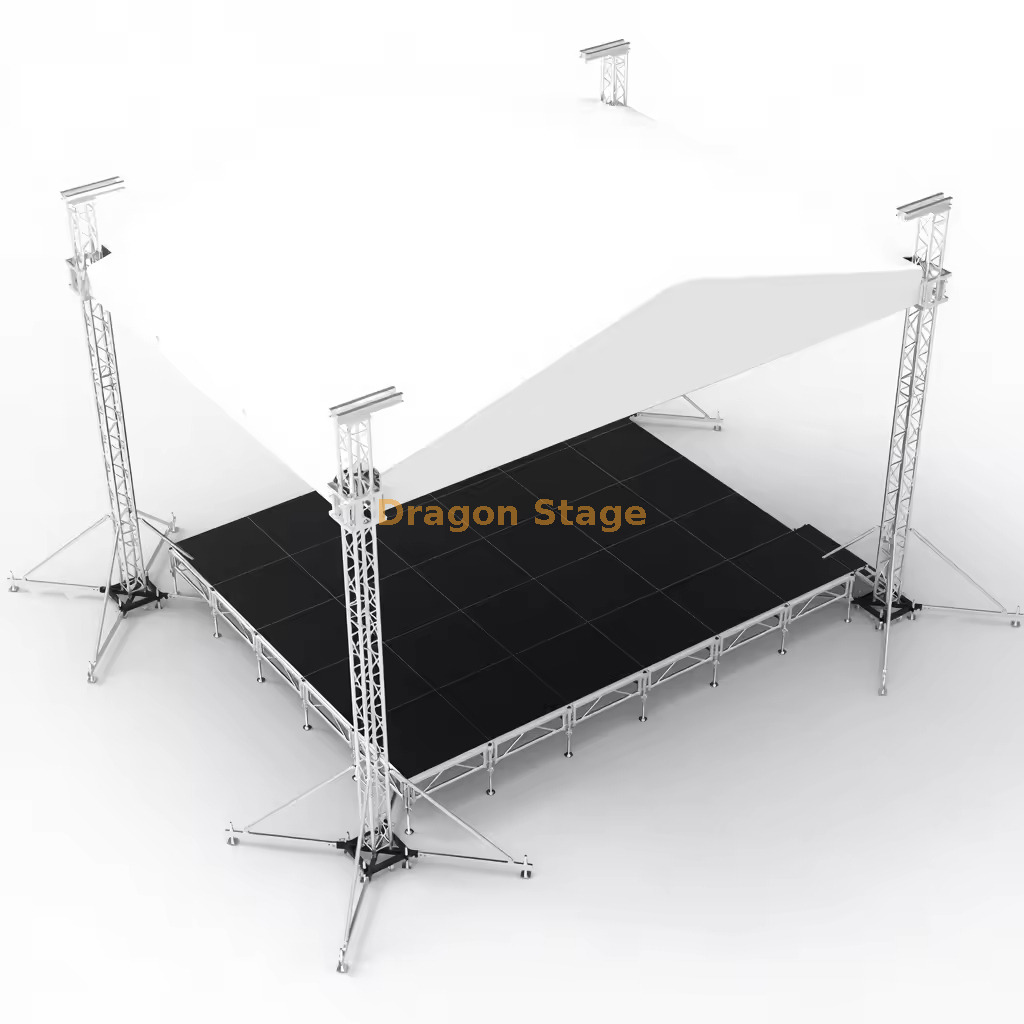

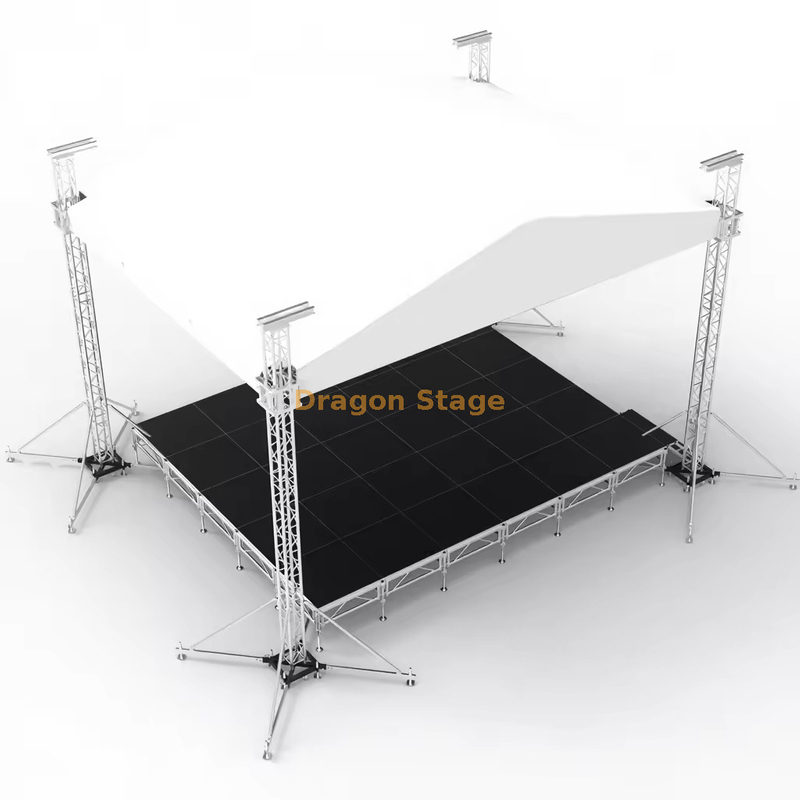

Sistema de armadura de concierto de aluminio Barrier Tour Performance con escenario de 6x6x6m: solución compacta para eventos
1. Introducción: la base de la producción en vivo a gran escala
Para promotores, empresas de eventos y equipos de producción que requieren una configuración profesional, compacta y que cumpla con las normas de seguridad, el sistema de armadura de concierto de aluminio DragonStage Barrier Tour Performance con escenario ofrece una solución ideal. Este sistema integrado presenta una huella simétrica de 6 m de ancho x 6 m de profundidad y una imponente estructura Es perfectamente adecuado para conciertos al aire libre más pequeños, giras promocionales, actuaciones en clubes y presentaciones corporativas donde la eficiencia del espacio y la rápida implementación son consideraciones clave. de 6 m de alto .
Este sistema está construido utilizando el confiable perfil de armadura cuadrada CS289x289 , conectado a través del probado sistema de sección de bisagra Spigot , priorizando tanto la integridad estructural como el montaje rápido. Sus dimensiones y su plataforma de escenario integrada (4,88 mx 4,88 m) proporcionan una plataforma de nivel profesional, lo que la convierte en la opción definitiva para sistemas de truss de aluminio portátiles que necesitan ofrecer un alto rendimiento en entornos de eventos reducidos o móviles.
2. Desafíos y soluciones en la construcción de eventos modernos
Instalar escenarios profesionales en lugares más pequeños o durante giras de ritmo rápido a menudo presenta desafíos relacionados con limitaciones de espacio logístico, condiciones variables del terreno y la necesidad de una estructura que mantenga los estándares de seguridad a pesar de su tamaño compacto. Los sistemas demasiado grandes son ineficientes, mientras que los sistemas pequeños de baja calidad a menudo carecen de la capacidad para una iluminación y un sistema de sonido adecuados.
La solución de DragonStage optimiza estos factores para aplicaciones de rendimiento turístico :
Eficiencia espacial: El tamaño de 6x6x6m maximiza el área del escenario dentro de un espacio pequeño, lo que lo hace versátil para numerosos lugares. La estructura tiene un perfil de transporte liviano (Peso total del embalaje: 1200 kg; Volumen total del embalaje: 9 CBM para la estructura de celosía), lo que simplifica enormemente la logística.
Seguridad integrada: el sistema está diseñado para incluir un sistema robusto de soporte en el suelo, que incluye cuatro juegos de bloques de manguito con espiga (S) , , bases de acero (S) y secciones superiores (S) . Fundamentalmente, se incluyen 16 estabilizadores largos , lo que garantiza la máxima estabilidad para esta estructura relativamente alta en entornos al aire libre (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Elevación controlada: Cada uno de los cuatro pilares está equipado con un polipasto manual de 2 toneladas (BA05) , lo que permite un levantamiento manual preciso y seguro de la rejilla del techo durante la construcción, mitigando los riesgos asociados con el manejo manual pesado.
3. Características y beneficios clave
Este sistema proporciona una solución de escenario y techo con todas las funciones en un paquete compacto, diseñado para brindar eficiencia y seguridad.
Robusto sistema de conexión y armadura
La estructura utiliza la serie de cerchas cuadradas certificadas CS289x289 en todas las vigas y pilares:
Tubos principales: Todos los miembros estructurales primarios cuentan con tubos principales de 50 mm x 3,0 mm , lo que garantiza una base fuerte para cargas de aparejo de servicio liviano a mediano.
Luz de vigas: Las vigas frontales y laterales de 6,00 m están compuestas por la confiable armadura CS289x289, que proporciona un amplio espacio para colgar accesorios de iluminación.
Configuración del techo: El techo utiliza un diseño inclinado con secciones de armadura de escalera CL30 y armadura CS289x289 para las vigas superiores y oblicuas. La estructura se completa con una marquesina de PVC de 81,36 m² para protección contra cualquier clima.
Plataforma de escenario integrada
El sistema incluye un área de actuación central con un escenario de montaje de aluminio con unas dimensiones de 4,88 m x 4,88 m (16 pies x 16 pies)..
Material de la cubierta: La cubierta del escenario está hecha de paneles de madera de 4 x 8 pies (1,22 x 2,44 m) .
Altura ajustable: el sistema de escenario utiliza un soporte con tubo extensible y componentes de base ajustables del escenario , lo que permite que la altura de la plataforma se ajuste de manera flexible dentro del rango de 1,2 ma 2,0 m , lo cual es fundamental para la visibilidad (Fuente: https://www.dragontruss.com/Aluminum-Stage-FAQ17608.html ).
Accesorios de seguridad integral
El sistema se entrega con todos los accesorios necesarios para una construcción profesional, incluidos:
Puntos de montaje: Se proporcionan una abrazadera simple (8 piezas) y una abrazadera doble (8 piezas) para una fijación segura de los elementos de iluminación y sonido a la rejilla del truss.
Acceso: Se incluyen dos juegos de escaleras de escenario con altura ajustable, lo que garantiza un acceso seguro y conforme a las normas del artista a la plataforma.
Estabilización de carga: Los estabilizadores largos proporcionan una extensión esencial de la huella para garantizar la estabilidad estructural requerida para los permisos de eventos al aire libre.
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Este sistema se considera un truss de servicio pesado o de servicio mediano? R: Dado el uso del perfil de truss CS289x289, este sistema generalmente se clasifica como una solución de servicio mediano , ideal para conciertos que requieren paquetes de iluminación y sonido estándar, pero no adecuado para cargas puntuales extremas o videowalls masivos.
P: ¿Se incluyen barreras en este sistema? R: El nombre del producto sugiere que es un sistema adecuado para su uso con barreras ('Barrier Tour Performance'), pero la lista detallada de componentes extraída de la página web no detalla explícitamente la cantidad o el tipo de barreras de control de multitudes. Los componentes de la barrera deben confirmarse por separado.
P: ¿Se puede reducir fácilmente la altura de 6 m? R: Si bien la estructura es modular, los pilares de celosía de 5,00 m son los principales elementos verticales. Modificar la altura requiere intercambiar o eliminar estas longitudes de armadura estándar, lo cual es posible pero debe hacerse según las especificaciones de ingeniería.
P: ¿Es factible el montaje con un equipo pequeño? R: Debido a los pesos manejables de las armaduras y a la inclusión de polipastos manuales , el sistema está diseñado para un montaje relativamente eficiente por parte de un equipo capacitado, lo que a menudo lo hace ideal para aplicaciones de recorridos donde la mano de obra tiene poco tiempo.
5. Fuerte llamado a la acción (CTA)
Para una solución de escenario confiable, compacta y de alto rendimiento que satisfaga las demandas de una agenda de giras, elija el sistema de armadura de concierto de aluminio DragonStage con escenario de 6x6x6m.
Solicite ahora dibujos técnicos y una cotización para implementar esta solución profesional para eventos.
