peso del embalaje: 3400kg
Volumen de embalaje: 28 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 4pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS500 × 600 | 2 piezas |
| Torre de marco | Bloque de manga de espiga M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga oblicua de 9.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Camantón de una escalera de 9.20 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 3 piezas |
| Aferración | 24 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 391.76 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 6.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Torre de alas | Bloque de manga de espiga M | 2 piezas |
| Base de acero m | 2 piezas |
| Top Sección M | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

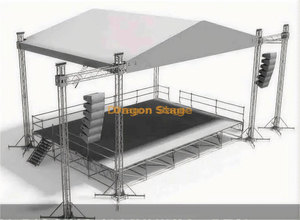

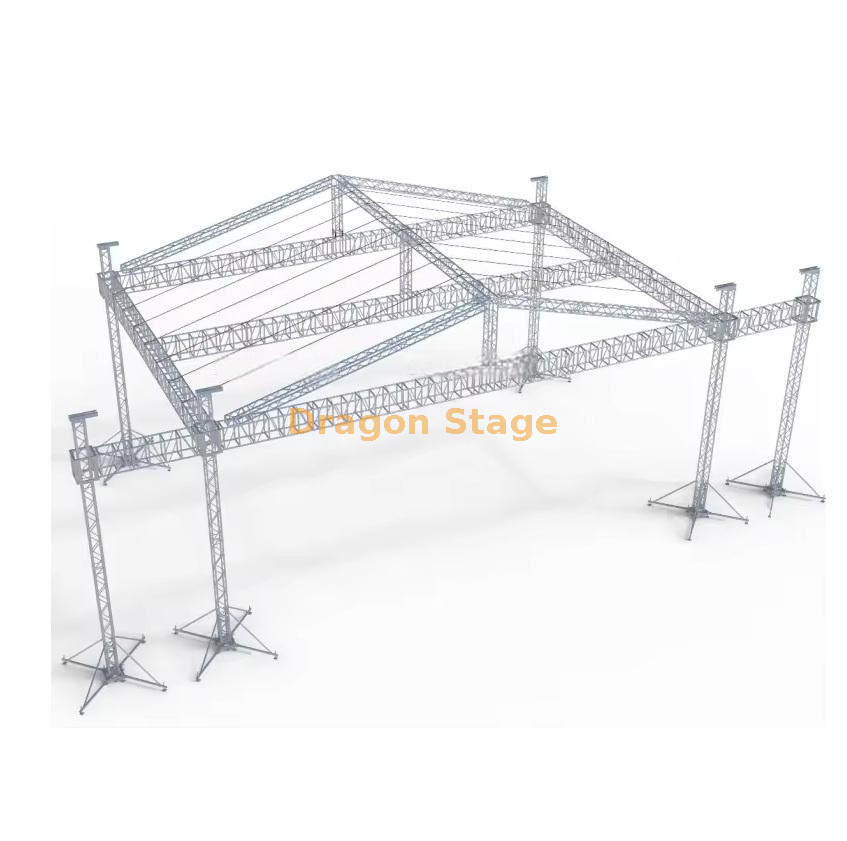

El sistema de armazón de techo pico de 18 m × 14 m × 7 m con alas de altavoz integradas de 2 m es una solución muy popular para escenarios al aire libre de tamaño mediano a grande que combina una excelente protección contra la intemperie con soporte de arreglo en línea incorporado. El diseño clásico del techo puntiagudo garantiza una escorrentía de agua y una resistencia al viento superiores, mientras que las alas laterales de 2 metros a la izquierda y a la derecha proporcionan puntos de suspensión dedicados para altavoces de matriz lineal o monitores de relleno lateral, lo que elimina la necesidad de torres de megafonía adicionales.
Construido a partir de una armadura de espiga de aluminio 6061 certificada con conectores cónicos rápidos, este sistema apoyado en el suelo ofrece un ancho frontal de 18 metros, una generosa profundidad de 14 metros y una altura interna de 7 metros con una capacidad de carga impresionante. Perfecto para conciertos regionales, festivales, eventos corporativos y producciones en gira que exigen una configuración rápida, un rendimiento confiable y un soporte de audio limpio e integrado en un paquete completo. Marquesina de PVC opcional incluida.
