peso del embalaje: 3300 kg
Volumen de embalaje: 40 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 8pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| haz cubo | 6 caras | CS500 × 600 | 2 piezas |
| Torre de marco | Bloque de manga de espiga M | 4pcs |
| Base de acero m | 4pcs |
| Top Sección M | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 9.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Camantón de una escalera de 9.20 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 3 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 350.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Torre de alas | Bloque de manga de espiga M | 2 piezas |
| Base de acero m | 2 piezas |
| Top Sección M | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

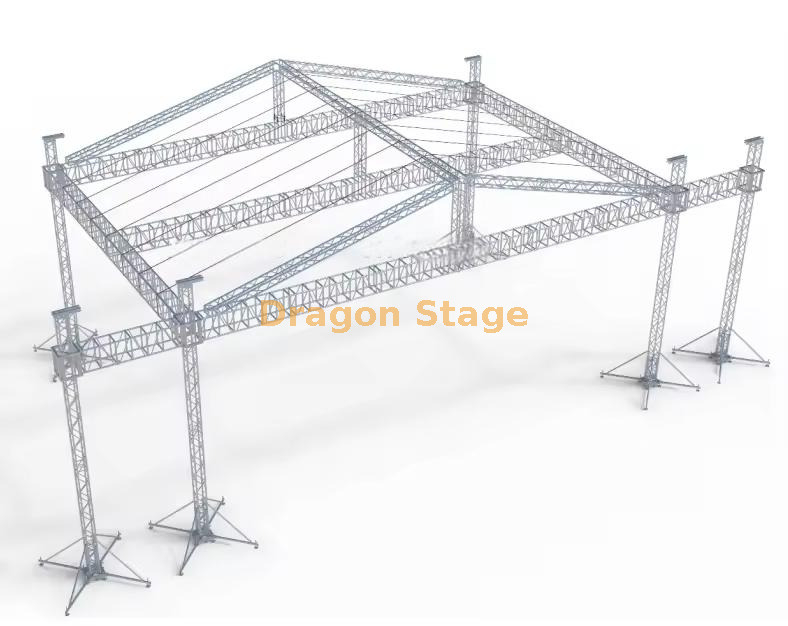

El sistema de armadura de techo de pico de alta resistencia de 18 m × 12 m × 8 m es una solución probada y de alto rendimiento para techos de escenarios al aire libre, confiable en todo el mundo para grandes conciertos, festivales de música, eventos corporativos y producciones en gira.
Con un diseño clásico en pico (extremo de cadera) para una excelente escorrentía de agua y resistencia al viento, este sistema de armazón con espiga totalmente de aluminio ofrece un impresionante ancho frontal de 18 metros, una profundidad de 12 metros y una altura interna de 8 metros con una excelente capacidad de carga distribuida uniformemente, perfecto para grandes videowalls LED, sistemas PA pesados de matriz en línea y extensos equipos de iluminación.
El rápido montaje del conector cónico, las torres de esquina reforzadas con estabilizadores y el refuerzo completo del dosel garantizan la máxima seguridad y una instalación rápida por parte de equipos experimentados. Toldo opcional de PVC o transparente disponible. Cuando necesita un techo para escenario de tamaño mediano a grande, confiable y de excelente apariencia que funcione impecablemente espectáculo tras espectáculo, este sistema con visera de 18×12 m es la opción profesional.
