peso del embalaje: 2450 kg
Volumen de embalaje: 23cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 16.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 9.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | 6 caras | CS389 × 389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.60 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 8.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 8.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 16 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 274.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 9.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |

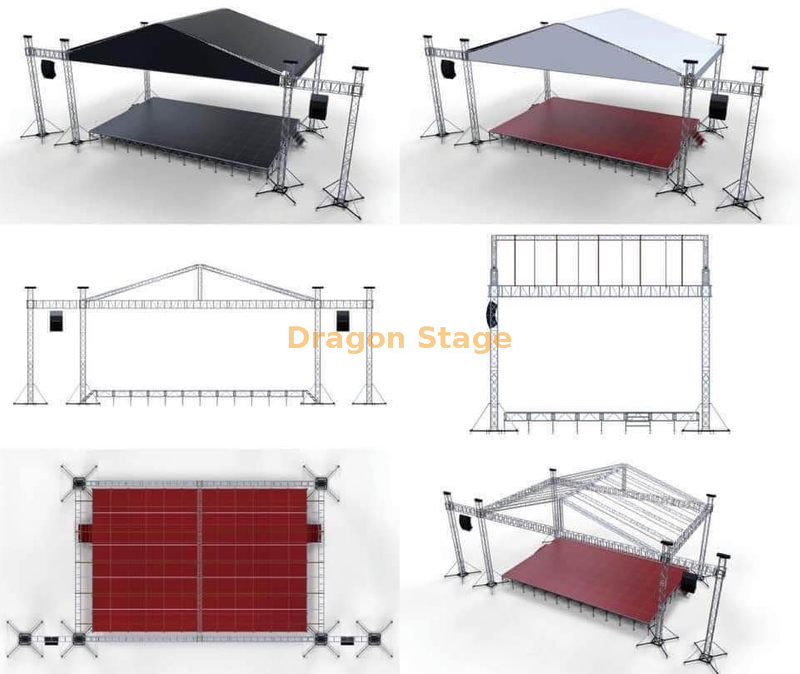

El sistema de armazón de techo pico de 16 m × 10 m × 10 m con alas de sonido duales de 3 m es una solución de escenario exterior completa y de alto rendimiento diseñada para conciertos, festivales, eventos corporativos y producciones televisadas de tamaño mediano a grande. Su clásico techo puntiagudo ofrece excelente protección contra la intemperie y distribución de carga, mientras que las alas laterales integradas de 3 metros en ambos lados brindan puntos de suspensión dedicados para pantallas de video LED, parlantes de relleno lateral o iluminación adicional sin abarrotar el área del escenario principal.
Construido a partir de una armadura de espiga de aluminio 6061 certificada con conectores cónicos rápidos, este sistema apoyado en el suelo ofrece un generoso ancho frontal de 16 metros, una altura interna de 10 metros y una impresionante capacidad de montaje. El montaje rápido, los componentes aprobados por TUV y la cubierta transparente o de PVC opcional lo convierten en el paquete de techo todo en uno perfecto cuando necesita apariencia profesional, confiabilidad y soporte LED/PA integrado en un diseño inteligente.
