Peso de embalaje: 4050 kg
volumen de embalaje: 40cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 20.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 3 piezas |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 18.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| haz cubo | 6 caras | CS500 × 600 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 2.00 m | 50 × 3.0 | CS389 × 389 | 3 piezas |
| Viga superior de 18.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 10.20 m haz oblicuo | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.20 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 10.20 m de armadura de escalera | 14 conjuntos | 3.00 m | 50 × 3.0 | CL40,389*50 | 28pcs |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 14 por ciento |
| 2.20 m | 50 × 3.0 | CL40,389*50 | 14 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 1 por ciento |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 3 piezas |
| Aferración | 28pcs |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 525.76 | 1 por ciento |
El estándar de oro para la infraestructura de megaeventos

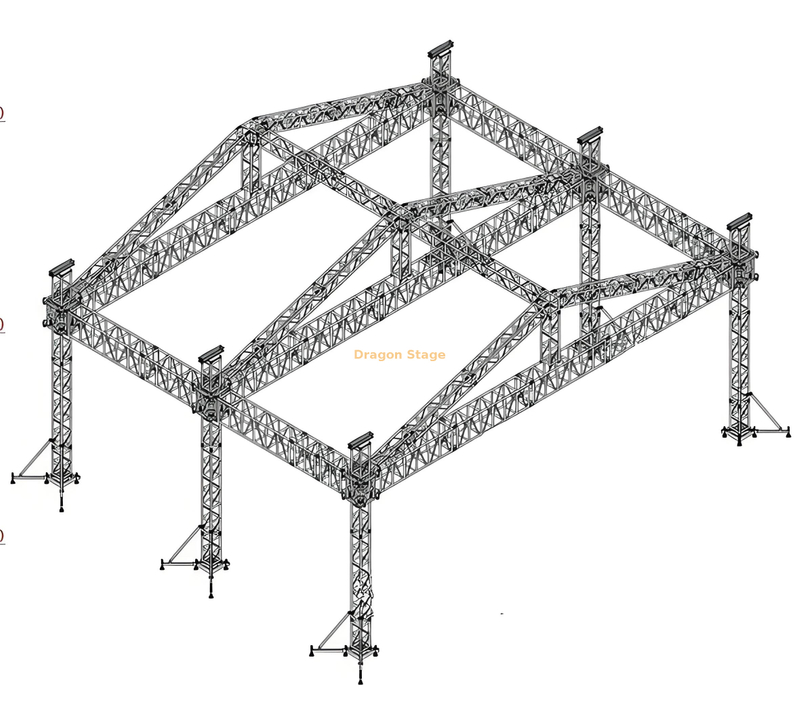

Este sistema de armadura de techo de aluminio de alta resistencia de 20 m (ancho) x 18 m (profundidad) x 8 m (alto) es la mejor opción para las empresas de producción que necesitan la máxima escala, altura y confiabilidad para eventos al aire libre de gran formato. Diseñada para soportar las demandas de carga masiva de conciertos modernos, festivales de música electrónica y exhibiciones corporativas, esta estructura garantiza un entorno elevado robusto y seguro tanto para los artistas como para el equipo técnico.
Especificaciones principales para un rendimiento sin concesiones
Diseñado para una integridad estructural superior, este sistema utiliza componentes de alta calidad:
Dimensiones totales (ancho x profundidad x alto): 20 metros x 18 metros x 8 metros (lo que proporciona una cobertura de techo excepcional de 360 metros cuadrados y un espacio libre de altura impresionante).
Material: aleación de aluminio de alta resistencia (normalmente 6082-T6 , lo que garantiza una alta capacidad de carga sin dejar de ser transportable).
Armazón de viga principal: Armazón cuadrado CS500x600 (tubo principal de 50 mm x 3,0 mm), utilizado para soporte de luz horizontal máxima.
Pilar/armadura de soporte: Armadura cuadrada CS389x389 (tubo principal de 50 mm x 3,0 mm), que proporciona una sólida estabilidad vertical.
Tipo de conexión: Conexión de espiga (acoplamiento de pasador y cónico), que permite un montaje y desmontaje rápido y sin tornillos.
Marquesina del techo: Material de PVC impermeable de alta densidad (colores personalizados disponibles, que cubren aproximadamente 525,76 metros cuadrados).
Características profesionales y ventajas del sistema
Sistema integrado de torre de soporte terrestre: la estructura está construida alrededor de una configuración de torre de marco de alta resistencia , que incluye bases de acero , con bloques de manga de espiga y potentes polipastos manuales (2 toneladas) . Este sistema permite un levantamiento seguro, controlado y eficiente de la enorme estructura del techo.
Estabilidad excepcional: Soportado por seis robustos pilares verticales y reforzado con 24 estabilizadores largos , el sistema logra una excelente estabilidad lateral y resistencia al viento, cumpliendo con estrictos estándares de seguridad para implementación en exteriores.
Capacidad de carga optimizada: El uso de la serie CS500x600 para las tes principales garantiza la resistencia necesaria para suspender cargas útiles pesadas, incluidas múltiples líneas de altavoces, elaborados accesorios de iluminación móviles y extensas paredes de video LED.
Logística modular y eficiente: la dependencia de longitudes estandarizadas de armazones cuadrados con conexiones rápidas de espiga simplifica el volumen de transporte (aproximadamente 40 metros cúbicos en total) y reduce drásticamente el tiempo de instalación en el sitio y los costos de mano de obra.
Diseño de techo inclinado (implícito): La inclusión de componentes específicos de vigas oblicuas y en escalera indica un diseño de techo inclinado profesional, que es esencial para un drenaje eficiente del agua y una rigidez estructural adicional en condiciones climáticas variables.
Elija este sistema para obtener una solución estructuralmente sólida, visualmente dominante y operativamente eficiente para sus producciones más grandes.
