peso del embalaje: 4300 kg
volumen de embalaje: 60 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 22,00 m Manga(frontal) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 14 por ciento |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| Viga de 16.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 8pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 4pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 9.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS520 × 760 | FALSO |
| Torre de marco | Bloque de manga de espiga l | 6 piezas |
| Base de acero l | 6 piezas |
| Sección superior L | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 2.20 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Haz superior de 16.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga Oblicua de 11,20 m | 6 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| .20 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| Armazón de escalera de 11,20 m | 12 sets | 3.00 m | 50 × 3.0 | CL40,389*50 | 36 piezas |
| 2.00 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| .20 m | 50 × 3.0 | CL40,389*50 | 12 piezas |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS389 × 389 | 0pcs |
| 1 | Conectar placa con abrazadera | CS389 × 389 | 2 piezas |
| Aferración | 24 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 527.76 | 1 por ciento |

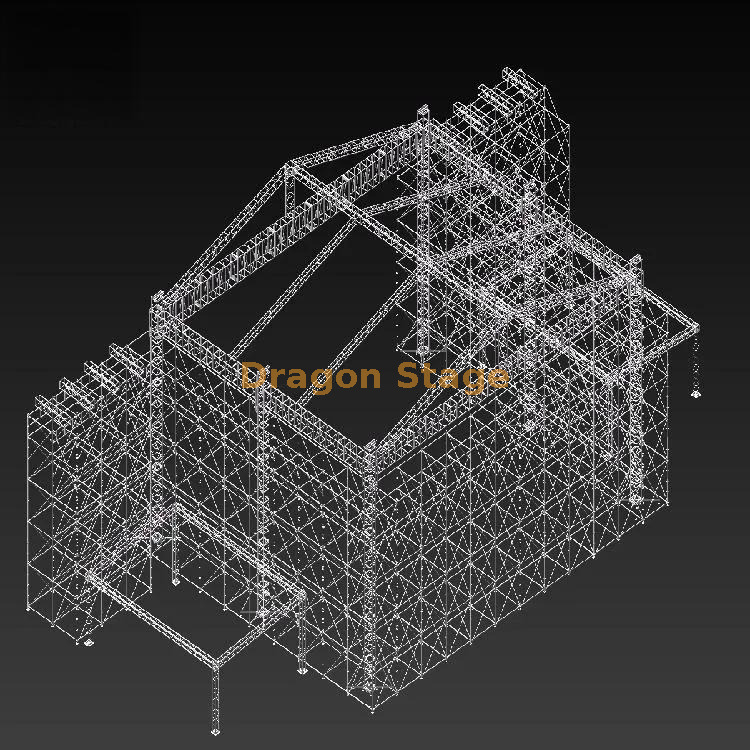

El sistema de armadura de techo con espita de alta resistencia de 22 m × 16 m × 10 m está diseñado para las producciones en gira más importantes, los principales festivales y eventos al aire libre de alta capacidad. Con un enorme tramo frontal libre de 22 metros, una profundidad de 16 metros y una altura interna de 10 metros, este techo está reforzado por seis paredes centrales de andamio Layher alrededor que aumentan dramáticamente la capacidad de carga y la resistencia al viento mientras mantienen la estructura completamente apoyada en el suelo.
Construido íntegramente a partir de una armadura de espiga de aluminio 6061 certificada con conectores cónicos rápidos, soporta cargas distribuidas extremas (perfecto para videowalls LED gigantes, sistemas PA de matriz lineal pesados y diseños de iluminación complejos). La combinación de torres perimetrales más pilares internos Layher ofrece estabilidad y seguridad inigualables, lo que la convierte en la opción preferida de las principales empresas de alquiler internacionales cuando se requiere la máxima capacidad de aparejo y confiabilidad.
