Volumen de embalaje: 33cbm
Peso de embalaje: 3650 kg
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 18 piezas |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Viga de 15.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS500 × 600 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| 1.00 m | 50 × 3.0 | CS500 × 600 | 0pcs |
| Pilar de 9.00 m | 6 sets | 3.00 m | 50x3.0 | CS350 × 350 | 18 piezas |
| 2.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| 1.00 m | 50x3.0 | CS350 × 350 | 0pcs |
| Torre de marco | Bloque de manga de espiga M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 15.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 5pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 9.20 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de una escalera de 9.20 m | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 24 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 24 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 412.56 | 1 por ciento |
Volumen de embalaje: 30 cbm
peso del embalaje: 4600kg
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 77 PCS |
| 1.22m abrazadera en el escenario | 88 PCS |
| 2.44m abrazadera en el escenario | 84 piezas |
| soportar con un tubo extensible | 96 PCS |
| Base ajustable | 96 PCS |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |
Sistema de armazón de techo A para eventos de aluminio: Venta de tejado de armazón de gran escala 18x15x10m
1. Introducción: la base de la producción en vivo a gran escala

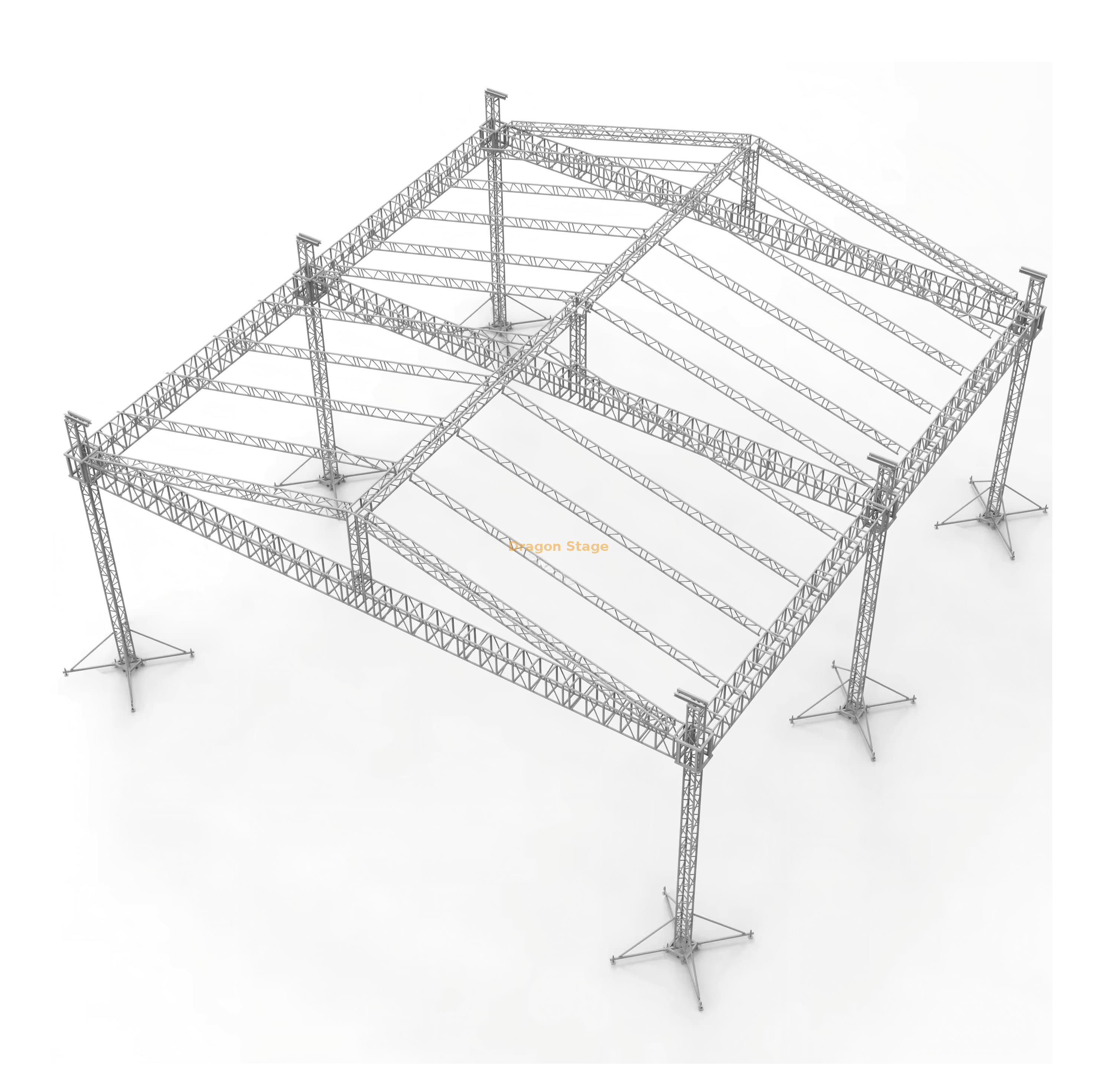

El DragonStage sistema de armadura de techo en A para eventos de aluminio es una estructura de soporte en el suelo excepcionalmente grande y resistente diseñada para los eventos al aire libre más exigentes, incluidos los principales festivales de música, grandes ceremonias deportivas e instalaciones corporativas integrales. Con un impresionante tamaño de 18 metros de ancho por 15 metros de profundidad con una sorprendente altura libre de 10 metros , este sistema ofrece máxima cobertura y espacio libre vertical para parcelas complejas de montaje de iluminación, sonido y video.
Este techo de armadura de gran escala a la venta está categorizado como un sistema de armadura de techo con estructura en A, un diseño reconocido por su distribución de carga superior y estabilidad en condiciones climáticas adversas. La estructura logra su robustez mediante el uso de dos perfiles distintos y de alta resistencia: CS500x600 Truss para las vigas principales del techo (que brindan una capacidad máxima de luz) y CS350x350 Truss para los pilares de soporte. Este despliegue estratégico de materiales garantiza una plataforma confiable y certificada para cualquier diseño de producción ambicioso.
2. Desafíos y soluciones en la construcción de eventos modernos
Producir eventos importantes requiere superar desafíos críticos relacionados con la estabilidad estructural, la gestión de carga en tramos largos y la gestión de grandes espacios logísticos. Este sistema está diseñado para abordar estas necesidades profesionales:
Manejo de luces y cargas extremas: Para cubrir con seguridad un área de 18 x 15 m, la rejilla del techo debe soportar cargas elevadas en distancias significativas. Al especificar el CS500x600 Heavy Duty Truss para los tramos horizontales principales, DragonStage proporciona la resiliencia de ingeniería necesaria, minimizando la deflexión y maximizando la capacidad de peso utilizable del aparejo.
Seguridad en elevación y estabilidad: erigir una estructura con una altura de 10 m requiere características de seguridad mejoradas. Este sistema utiliza 6 pilares primarios equipados con componentes robustos Spigot Sleeve Block M , reforzados por 24 estabilizadores largos para una mayor resistencia a los momentos de vuelco (Fuente: https://www.dragontruss.com/Typical-A-frame-Roof-Truss-System-pl3101260.html ). Además, todas las operaciones de elevación utilizan polipastos manuales de 2 toneladas (BA05) y eslingas de fibra para un despliegue seguro y controlado.
Espacio de producción integrado: la estructura está empaquetada con una enorme plataforma de escenario modular dedicada de aproximadamente 13,42 mx 17 m (plataforma de escenario: 13,42 m $ imes$ 17 m, altura 1,2-2 m). Este espacio de escenario precalculado elimina los problemas de interfaz entre el escenario y la estructura, lo que garantiza un ajuste perfecto y un tiempo de construcción más rápido en el sitio. Como principio clave en la puesta en escena, la integración adecuada entre el escenario y la estructura del truss es fundamental para la seguridad (Fuente: https://en.wikipedia.org/wiki/Stage ).
3. Funciones y beneficios clave para los profesionales de eventos
El sistema A-Roof Truss System de aluminio para eventos de 18x15x10m ofrece especificaciones técnicas optimizadas para un máximo rendimiento y eficiencia logística.
| Característica | Detalles de la especificación | Beneficio del cliente |
| Dimensiones totales (largo x ancho x alto) | 18m x 15m x 10m (Azotea) | Proporciona uno de los espacios cubiertos certificados más grandes disponibles, ideal para escenarios principales y grandes multitudes. |
| Perfil de armadura de techo principal | CS500x600 (truss de espiga cuadrada) | Garantiza una capacidad de carga superior en todo el tramo de 18 m para iluminación pesada y videowalls. |
| Perfil de armadura de pilar | CS350x350 (truss de espiga cuadrada) | Ofrece un perfil de columna de soporte fuerte pero manejable, utilizando 6 pilares para una mayor estabilidad. |
| Tamaño de la plataforma del escenario | $approx 13.42 ext{m} imes 17 ext{m}$ (77 piezas de cobertura de 4x8 pies) | Proporciona un área de actuación enorme y ajustable, lo que reduce significativamente el tiempo de preparación del espacio general para eventos. |
| Cobertura del dosel del techo | Material de PVC, 412,56 m² | Ofrece protección integral contra la intemperie en todo el aparejo principal y el área del escenario. |
| Conexión de armadura | Espiga (acoplador cónico, clip de seguridad y pasador) | Facilita el montaje rápido, seguro y fiable de los componentes de alta resistencia. |
Los componentes estructurales principales, incluidas las vigas CS500x600 y los pilares CS350x350, cuentan con un tamaño de tubo principal de 50 mm x 3,0 mm , un indicador clave de la clasificación de servicio pesado del sistema. Los accesorios de montaje, como el Spigot Sleeve Block M , Steel Base M y la sección superior M, están dimensionados adecuadamente para el tamaño y la altura de la estructura. La robusta plataforma del escenario incluye 77 paneles de madera de 4x8 pies, sostenidos por 96 juegos de soportes y bases ajustables, capaces de ajustar la altura de la plataforma entre 1,2 my 2,0 m . La naturaleza modular de estos componentes es crucial para una rápida rotación en el mercado de las giras (Fuente: https://www.dragontruss.com/stage-products-list.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es el principal beneficio del diseño A-Roof sobre un techo plano para este tamaño?
R: El diseño A-Roof, también conocido como techo a dos aguas, proporciona integridad estructural inherente para grandes luces y ayuda con la escorrentía natural del agua, lo cual es fundamental para un área de dosel de 412 m2.
P: ¿Los pilares son capaces de soportar las cargas laterales de las pantallas de video o las alas de sonido?
R: Sí, el uso del perfil CS350x350, combinado con los estabilizadores largos y los bloques de manga con clasificación M, hace que la estructura de 6 pilares sea adecuada para manejar fuerzas laterales significativas y cargas distribuidas.
P: ¿Cuál es el volumen logístico total estimado para todo este sistema?
R: El volumen total de embalaje para el sistema completo de armazón y escenario es de 63 CBM (33 CBM de armazón, 30 CBM de escenario), lo que simplifica la planificación del flete y el transporte.
P: ¿Cómo se ajusta la altura del escenario en el campo?
R: La altura del escenario de 1,2 ma 2,0 m se logra a través del soporte incluido con tubos extensibles y las correspondientes bases ajustables del escenario, lo que proporciona una nivelación de altura precisa.
5. Fuerte llamado a la acción (CTA)
Para las producciones más grandes donde el rendimiento, la seguridad y la escala son primordiales, elija el sistema de armazón en forma de A para eventos de aluminio DragonStage de 18x15x10m.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener datos de carga certificados y planos de producción personalizados para su próximo proyecto de tejado con armadura a gran escala.
