peso del embalaje: 2050 kg
volumen de embalaje: 19cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 16.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | 6 caras | CS389 × 389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.60 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 8.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 3,20 metros | 50 × 3.0 | CS289 × 289 | 4pcs |
| 8.20 m de armadura de escalera | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 3,20 metros | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 312.16 | 1 por ciento |
Este sistema profesional de armadura de techo inclinado de 16 m x 12 m es una solución estructural de primer nivel para grandes eventos al aire libre que requieren un área de actuación masiva y resistente a la intemperie. Su diseño a dos aguas proporciona un drenaje de agua excepcional y una estética imponente para los escenarios de festivales más importantes.
Huella de rendimiento masivo : Ofrece una amplia longitud de 16 metros y 12 metros de profundidad , proporcionando un amplio espacio para producciones de conciertos a gran escala, actuaciones orquestales y grandes eventos corporativos.
Elevación profesional : se encuentra a una altura imponente de 8 metros , lo que permite ángulos de iluminación óptimos y presentaciones visuales de alto impacto que permanecen visibles entre grandes multitudes.
Estructura de techo reforzada : El techo inclinado 'A-frame' está diseñado con múltiples vigas transversales para soportar cargas pesadas distribuidas, incluidas enormes pantallas LED, arreglos en línea y complejos equipos de iluminación.
Soporte terrestre de grado industrial : utiliza una configuración de seis torres con bases de soporte terrestre de alta resistencia y estabilizadores reforzados para garantizar la máxima estabilidad en superficies exteriores irregulares.
Construcción de aluminio duradero : Construido con aleación de aluminio 6061-T6 certificada , que ofrece una relación resistencia-peso líder en la industria y resistencia natural a la corrosión y al desgaste ambiental al aire libre.

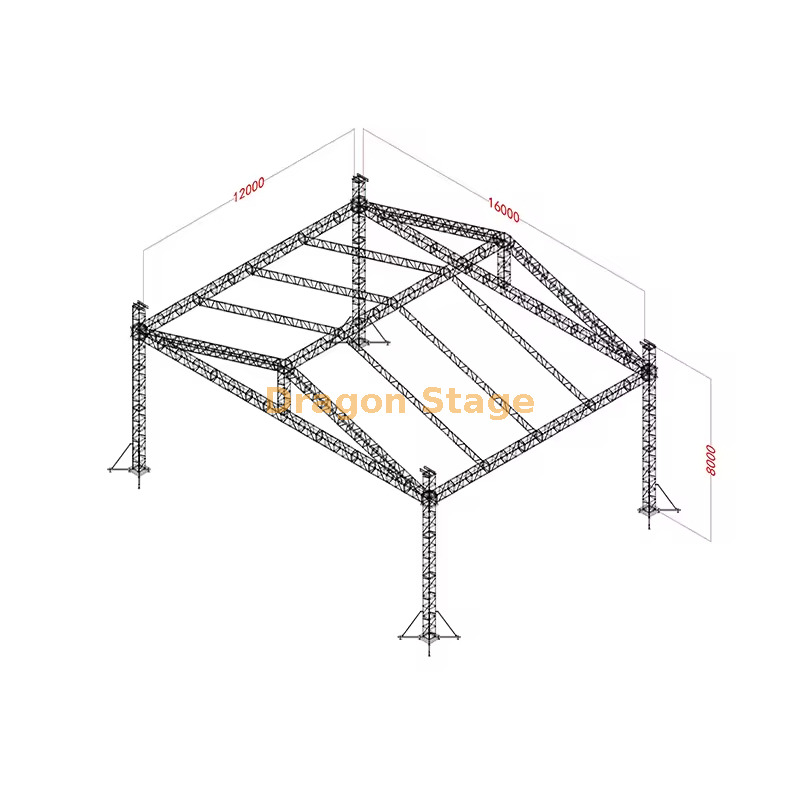

Sistema profesional de armazón de escenario con techo inclinado de aluminio de alta resistencia de 16x12x8m (altura de 8m)
1. Introducción
Para producciones de festivales en carpa y conciertos profesionales al aire libre, la estructura del escenario debe ser un bastión de seguridad y flexibilidad técnica. El sistema de armadura de escenario con techo inclinado de aluminio de alta resistencia de 16x12x8m de DragonStage es una solución de ingeniería de primer nivel que proporciona una enorme área de actuación cubierta de 192 metros cuadrados. Con un imponente espacio libre vertical de 8 metros y un espacio libre de alta resistencia de 16 metros, este sistema está optimizado para ciclistas técnicos de élite que requieren un volumen importante por encima de la cabeza. Utilizando el sistema de conexión de espiga de alta precisión y aluminio de grado industrial, esta estructura ofrece una presencia a escala de estadio con las capacidades de implementación rápida necesarias para las giras de eventos modernas.
2. Desafíos y soluciones
Un desafío importante para los tramos horizontales de 16 metros es gestionar el 'hundimiento' estructural o la deflexión bajo el peso combinado del techo y el equipo técnico instalado. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que ofrece una dureza y un límite elástico significativamente mayores que las aleaciones estándar, lo que garantiza que las vigas de 16 metros permanezcan rígidas bajo carga. Otra preocupación crítica para las estructuras de 8 metros de altura es la estabilidad frente a cargas de viento laterales.
Nuestras torres de soporte terrestre cuentan con bases reforzadas con estabilizadores extendidos y gatos niveladores de alta resistencia para proporcionar un centro de gravedad seguro. Para mitigar los riesgos climáticos, la geometría del techo inclinado facilita la escorrentía de agua a alta velocidad, evitando la peligrosa acumulación de peso en bolsas de agua en la cubierta de PVC durante las fuertes lluvias.
3. Características y beneficios clave
El sistema de 16x12x8m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado se trata con una solución térmica y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema cuenta con un elevador de soporte en tierra profesional de 4 torres. Esto permite equipar toda la rejilla de 16x12 m con iluminación, arreglos lineales de audio y cableado a la altura de la cintura antes de izarla de forma segura hasta su vértice de 8 metros. De acuerdo con los estándares de seguridad internacionales, el uso de un sistema de conexión de espiga (cónica) es superior para entornos de conciertos con alta vibración porque crea una unión sólida y unificada que elimina la 'charla' estructural (Fuente: https://www.plasa.org ).
Para proporcionar un entorno completo para el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Es 16x12m un tamaño adecuado para encabezar actos de festivales? R: Absolutamente. Este tamaño proporciona un espacio profesional de 192 m2 que se adapta cómodamente a configuraciones completas de backline, bandas grandes y posiciones técnicas al costado del escenario.
P: ¿Puede esta estructura de 8 metros soportar pantallas LED pesadas? R: Sí. El armazón tipo caja de alta resistencia 6061-T8 está diseñado específicamente para aparejos de alta capacidad. Para el peso específico de su panel, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Cómo elevamos el tramo de 16 metros? R: Debido a la escala y el peso, recomendamos encarecidamente utilizar polipastos eléctricos de cadena sincronizados de 1 tonelada para garantizar un levantamiento seguro, nivelado y eficiente.
