peso del embalaje: 3400kg
volumen de embalaje: 40cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 8pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| haz cubo | 6 caras | CS520 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 4pcs |
| Base de acero l | 4pcs |
| Sección superior L | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.50 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 7.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Camantón de escalera de 7.70 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 293.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 8.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Torre de alas | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Este sistema de escenario profesional con techo inclinado de aluminio de 15 m x 12 m es una solución estructural de primer nivel diseñada para requisitos de eventos al aire libre a gran escala. Su amplio espacio y sus alas de soporte de audio especializadas lo convierten en la opción ideal para actuaciones de cabezas de cartel y entornos de festivales.
Área de actuación masiva : Proporciona un escenario principal de 15 metros de ancho y una profundidad de 12 metros , con capacidad para bandas completas, configuraciones orquestales y escenografías complejas.
Alas de altavoz integradas de 3 m : Cuenta con alas de PA dedicadas de 3 metros de ancho en cada lado, diseñadas específicamente para suspender sistemas de altavoces de matriz lineal pesados a una altura profesional.
Techo inclinado de alta estabilidad : El diseño del techo a dos aguas proporciona un espacio libre de altura superior para la iluminación y el paisaje, al tiempo que garantiza un drenaje eficiente del agua para la confiabilidad en exteriores.
Elevación imponente : se encuentra a una altura profesional de 9 metros , lo que ofrece una visibilidad óptima para grandes multitudes y mucho espacio superior para aparejos complejos.
Soporte terrestre de grado industrial : el sistema está construido sobre una configuración de soporte terrestre de múltiples torres con placas base y estabilizadores de alta resistencia para garantizar una estabilidad absoluta.
Alta capacidad de carga : Construido con una aleación de aluminio certificada , este sistema está diseñado para manejar cargas distribuidas significativas desde plataformas de iluminación, pantallas LED y equipos de audio profesional.

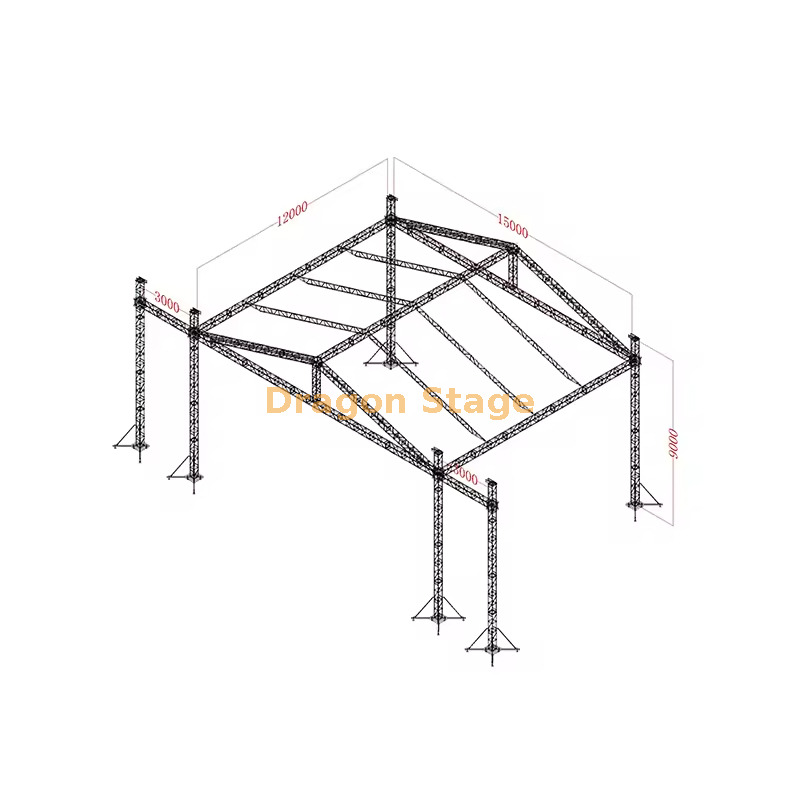

Sistema profesional de armadura de escenario con techo inclinado de aluminio de alta resistencia, 15x12x9m (altura de 9m) con alas de altavoz de 3m
1. Introducción
Para producciones de festivales de marquesina y giras a escala de estadio, la estructura del escenario debe ser una combinación de élite de integridad estructural y capacidad técnica. El sistema de armadura de escenario con techo inclinado de aluminio de alta resistencia de 15x12x9m de DragonStage proporciona una enorme área de actuación cubierta principal de 180 metros cuadrados. Con una imponente altura vertical de 9 metros y alas laterales dedicadas de 3 metros para arreglos lineales de audio profesional, este sistema está diseñado para actuaciones como cabezas de cartel. El uso de aluminio 6061-T8 de alta resistencia y un marco de conexión de espiga de precisión garantiza que esta estructura pueda soportar las cargas técnicas más pesadas manteniendo al mismo tiempo las capacidades de despliegue rápido necesarias para las giras profesionales.
2. Desafíos y soluciones
Un desafío crítico para los tramos de 15 metros es el 'hundimiento' estructural o la deflexión bajo el peso de grandes plataformas de iluminación y pantallas LED. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que presenta un límite elástico y una dureza más altos que las aleaciones T6 estándar, lo que garantiza que las vigas de 15 metros permanezcan rígidas bajo carga.
Otra preocupación importante para las estructuras exteriores de 9 metros de altura es la estabilidad frente a cargas de viento. Nuestro sistema de soporte terrestre cuenta con bases de torre reforzadas con estabilizadores extendidos y gatos niveladores de alta resistencia para proporcionar un centro de gravedad seguro. Para gestionar los riesgos climáticos, la geometría del techo inclinado facilita la escorrentía de agua a alta velocidad, evitando la peligrosa acumulación de peso de las bolsas de agua en la marquesina de PVC durante las tormentas.
3. Características y beneficios clave
Este sistema de 15x12x9m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado se trata con una solución térmica y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo profesional a largo plazo (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema cuenta con un sistema profesional de elevación de soporte en tierra. Esto permite que toda la parrilla de 15 x 12 m esté completamente equipada con iluminación, audio y cableado a la altura de la cintura antes de izarla de forma segura hasta su vértice de 9 metros.
De acuerdo con los estándares de seguridad internacionales, el uso de un sistema de conexión de espiga (cónica) es superior para entornos de conciertos con alta vibración porque crea una unión sólida y unificada que elimina la 'charla' estructural y el juego en las juntas (Fuente: https://www.plasa.org ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuánto peso pueden soportar las alas del altavoz de 3 m? R: Cada ala está específicamente reforzada para cargas pesadas de line array. Para los pesos específicos de sus altavoces, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿Por qué elegir el diseño de techo inclinado en lugar de un techo plano? R: Para festivales al aire libre, un techo inclinado es más seguro ya que garantiza que el agua no se estanque en el dosel, ya que el diseño alimentado por gravedad obliga a que la lluvia escurra inmediatamente hacia los lados.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Puede este tramo de 15 metros soportar un videowall LED de gran tamaño? R: Sí. El truss tipo caja de alta resistencia 6061-T8 está diseñado específicamente para montajes de alta capacidad, incluidas pantallas LED suspendidas en el centro o hacia atrás.
