peso del embalaje: 3550 kg
Volumen de embalaje: 40 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| 19,00 m Manga(frontal) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 12 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 8pcs |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 7.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| haz cubo | 6 caras | CS520 × 760 | 0pcs |
| Torre de marco | Bloque de manga de espiga l | 4pcs |
| Base de acero l | 4pcs |
| Sección superior L | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1,90 metros | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga Oblicua de 9,70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.70 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Armazón de escalera de 9,70 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 20pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 1.70 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo | 4 | Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| 5 | Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| 1 | Conectar placa con abrazadera | CS289 × 289 | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 369.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 4.0 | CS520 × 760 | 2 piezas |
| 2.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| 1.00 m | 50 × 4.0 | CS520 × 760 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 4pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Torre de alas | Bloque de manga de espiga l | 2 piezas |
| Base de acero l | 2 piezas |
| Sección superior L | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Este sistema profesional de escenario con techo en forma de arco de aluminio de 19 m x 12 m es una solución estructural de primer nivel diseñada para los requisitos de eventos al aire libre más exigentes. Su amplio espacio y sus alas de soporte de audio especializadas lo convierten en la opción ideal para presentaciones de cabezas de cartel y entornos de festivales a gran escala.
Área de actuación masiva : Proporciona un escenario principal de 19 metros de ancho y una profundidad de 12 metros , con capacidad para grandes configuraciones orquestales, bandas completas y escenarios complejos.
Alas de altavoz integradas de 3 m : Cuenta con alas de PA dedicadas de 3 metros de ancho en cada lado, diseñadas específicamente para suspender sistemas de altavoces de matriz lineal pesados a una altura profesional de 8 metros..
Techo de arco arquitectónico : el diseño de arco curvo ofrece una estética moderna y de alta gama al mismo tiempo que proporciona una resistencia estructural superior y un drenaje de agua eficiente para la confiabilidad en exteriores.
Soporte terrestre de grado industrial : el sistema está construido sobre una configuración de soporte terrestre de múltiples torres con placas base de alta resistencia y estabilizadores para garantizar una estabilidad absoluta en plena elevación.
Alta capacidad de carga : Construido con aleación de aluminio 6061-T6 certificada , este sistema está diseñado para manejar cargas distribuidas significativas desde plataformas de iluminación, pantallas LED y equipos de audio profesional.

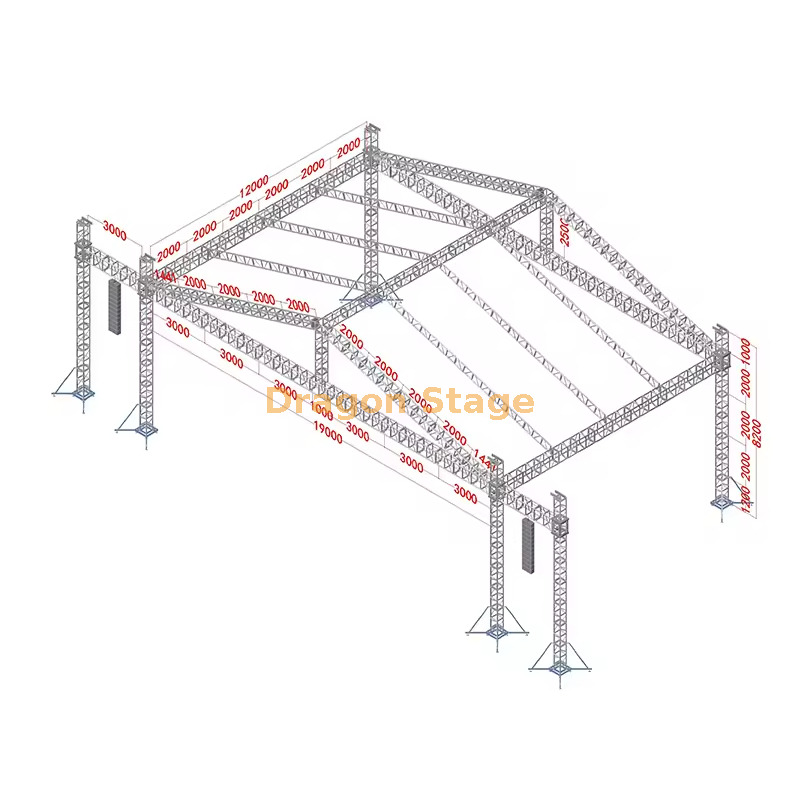

Sistema profesional de armadura de escenario con techo en forma de arco de aluminio resistente de 19x12x8m con alas de altavoz de 3m
1. Introducción
Para festivales al aire libre de primer nivel y giras de conciertos de alto perfil, la estructura del escenario debe ofrecer resistencia de grado industrial y una estética de élite. El sistema de armadura de escenario con techo en forma de arco de aluminio de alta resistencia de 19x12x8m de DragonStage es una solución de ingeniería de primer nivel que ofrece 228 metros cuadrados de espacio cubierto para presentaciones. Con una imponente altura vertical de 8 metros y alas de altavoz dedicadas de 3 metros para arreglos lineales de audio, este sistema está optimizado para usuarios técnicos que exigen una escala masiva. El elegante diseño del techo en forma de arco proporciona una apariencia moderna al mismo tiempo que ofrece un rendimiento aerodinámico superior, lo que lo convierte en la opción para las productoras de eventos profesionales de todo el mundo.
2. Desafíos y soluciones
Un desafío importante para las estructuras de gran envergadura es gestionar la inmensa carga de iluminación y audio sin provocar un 'hundimiento' estructural. DragonStage resuelve esto utilizando una aleación de aluminio 6061-T8 , que proporciona un mayor límite elástico y dureza que las aleaciones estándar, lo que garantiza que el tramo de 19 metros permanezca perfectamente rígido.
Otro problema común es el 'efecto vela' de las marquesinas en condiciones de fuertes vientos. Nuestra geometría de techo en arco es aerodinámicamente superior, lo que permite que el viento fluya sobre la estructura de manera más eficiente que los techos planos tradicionales. Para garantizar que la cobertura de audio no abarrote el escenario, las alas laterales de 3 metros proporcionan puntos de montaje dedicados para arreglos en línea, manteniendo el área principal de actuación de 19 metros despejada para músicos y elementos escénicos.
3. Características y beneficios clave
Este sistema de 19x12x8m está fabricado con de grado aeroespacial una aleación de aluminio 6061-T8 . Este material especializado se trata térmicamente y se trabaja en frío para proporcionar la máxima relación resistencia-peso, lo que garantiza que la estructura siga siendo un activo a largo plazo para las giras más exigentes (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza un elevador de soporte en tierra de 4 o 6 torres. Esto permite equipar toda la rejilla en arco de 19x12 m con iluminación y cableado a la altura de la cintura antes de izarla de forma segura hasta su pico de 8 metros. Según las normas de seguridad internacionales, el uso de un sistema de soporte terrestre es la forma más segura de gestionar cargas aéreas masivas durante el montaje y desmontaje (Fuente: https://www.plasa.org ).
Para garantizar un entorno completo en el lugar, este trussing está diseñado para una integración perfecta con nuestras plataformas modulares de escenario de aluminio. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, lo que proporciona una base estable que coincide con el nivel profesional de la plataforma de arco aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la capacidad de carga de las alas de los altavoces de 3 m? R: Cada ala está específicamente reforzada para cargas de audio profesional. Para el peso específico de su arreglo en línea, comuníquese con nuestros ingenieros para obtener un informe de cálculo de carga verificado.
P: ¿Por qué un techo en arco es mejor para uso en exteriores? R: El diseño curvo proporciona una resistencia superior al viento y garantiza que el agua no se acumule en el dosel, ya que el arco obliga a la lluvia a escurrirse inmediatamente hacia los lados.
P: ¿La marquesina de PVC es ignífuga e impermeable? R: Sí. Nuestras marquesinas están hechas de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares internacionales de seguridad ignífugos B1/M2.
P: ¿Este tramo de 19 metros puede soportar una pantalla LED suspendida en el centro? R: Sí. El truss tipo caja de alta resistencia 6061-T8 está diseñado específicamente para montajes de alta capacidad, incluidos videowalls de gran formato.
5. Fuerte llamado a la acción (CTA)
Actualice la producción de su festival con una estructura construida para un desempeño de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armadura de escenario con techo en forma de arco de alta resistencia de 19x12x8m con alas para altavoces. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
